Переделка радио Milwaukee 2792-20 M18 на 220в

Блок питания собран на микросхеме LD7575PS
даташит: http://pdf1.alldatasheet.com/datashe....PS.html
схема:



R9 (R403) уже стоит на 10кОм и через диод позволяет питать устройство от сети 220вольт







Для переделки нужно заменить варистор на плате блока питания (часто стоит уже 471KD10 и его менять не нужно даже) и вилку на евро.







Сборка диодная стоит MBR20200CTG, транзистор силовой 15NM65N G4DL8
Варистор 471KD10
Шим LD7575PS
Транзистор на отдельном радиаторе 15NM65N
Замена не требуется
Прикрепления: 2027564.jpg(115.5 Kb) · 0772801.jpg(97.2 Kb) · 7178609.jpg(234.0 Kb) · 1983748.jpg(331.5 Kb) · 6304607.jpg(260.5 Kb) · 8892066.jpg(253.2 Kb) · 4512760.jpg(74.6 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Среда, 30.05.2018, 19:04 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Поддержать развитие сайта можно здесь:

http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Среда, 30.05.2018, 19:13 | Сообщение # 3

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

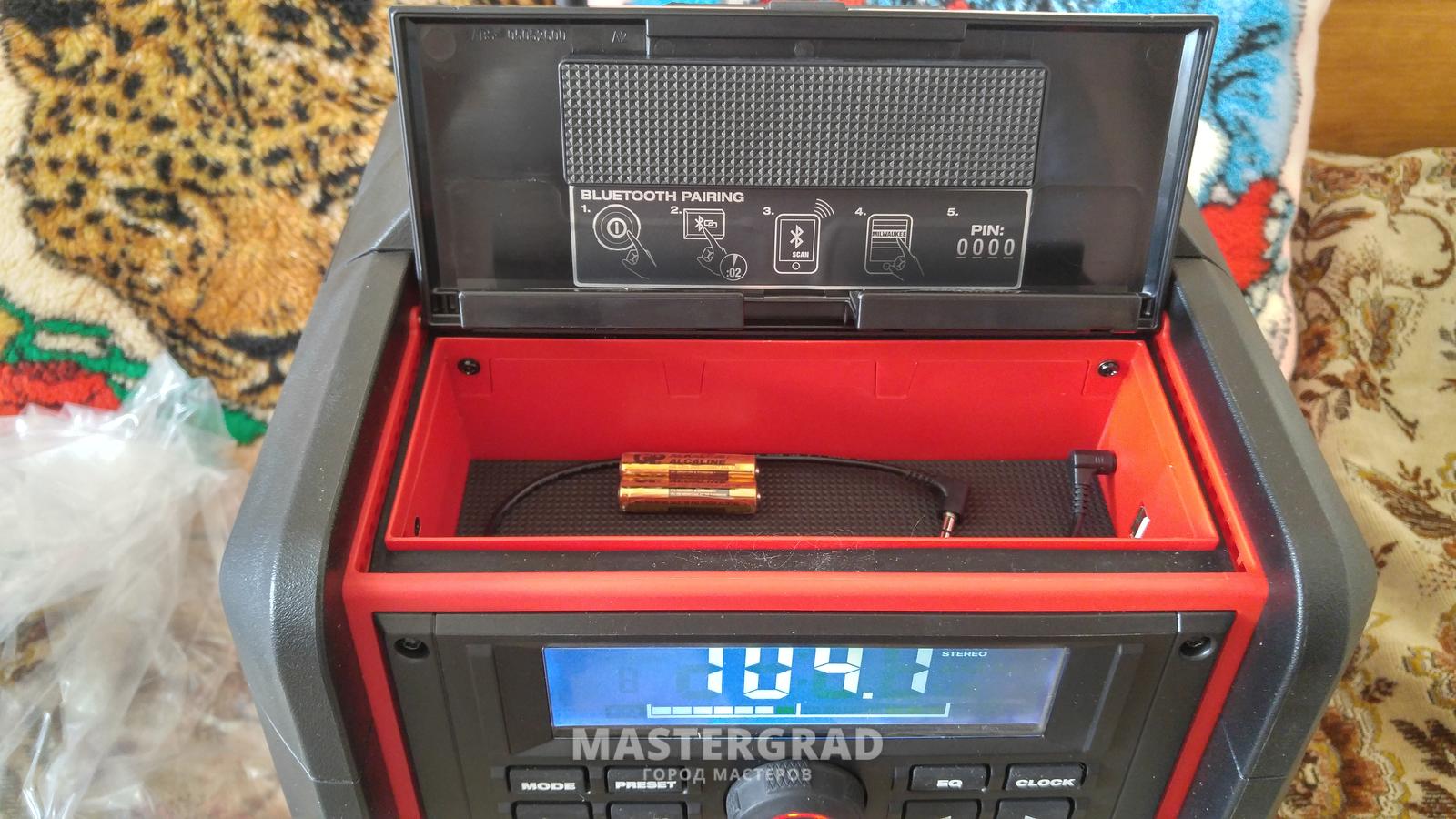

Еще фото:
