Переделка зарядного EGO CH2100 на 220 в
Anat78 Дата: Четверг, 06.12.2018, 22:23 | Сообщение # 1

Администраторы

Anat78

Генерал-майор

  • Сообщений: 434
  • Репутация: 3
Anat78

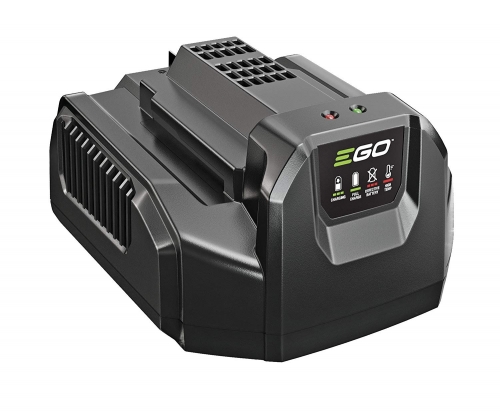

Переделка зарядного EGO  CH2100 на 220 в

Инструкция по эксплуатации: https://www.manualslib.com/manual/1313476/Ego-Ch2100e.html?page=66

Служит для зарядки литиевых акб EGO POWER+ 56 Volt
Потребляемая мощность 210Вт
Время заряда:
  • 2.0 Ah Battery: 40-minutes
  • 2.5 Ah Battery: 50-minutes
  • 4.0 Ah Battery: 80-minutes
  • 5.0 Ah Battery: 100-minutes
  • 7.5 Ah Battery: 145-minutes




Для быстрой  переделки этого зарядного для работы от сети 220 вольт нам понадобится следующее:
- отвертка
- нож
- кусачки (паяльник)
- нитролак (бесцветный лак для ногтей)
- вилка сетевая (например такая Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))
- варистор S10K275 (желательно, но можно и без него)

Далее разбираем зарядное устройство с помощью отвертки.

Для переделки зарядного необходимо сделать следующее:

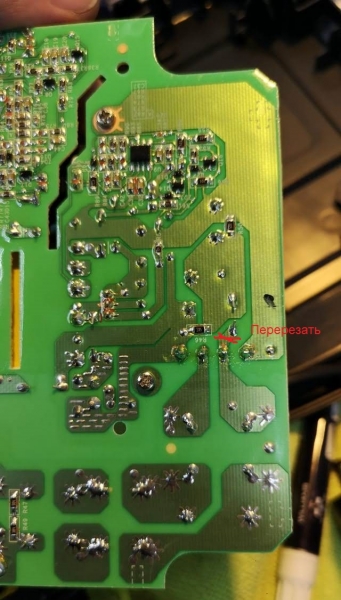

1. Для начала нужно перерезать дорожку в указанном на фото месте. Сделать
это можно обычным ножом. Место разреза должно составить минимум 2 мм, на
это место наносится нитролак.

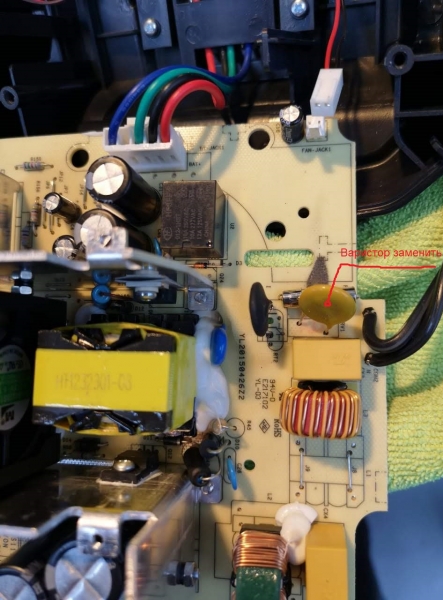

2. По схеме установлен варистор TVR10271, напряжение срабатывания которого 175 вольт.
Его необходимо удалить кусачками, либо для более полной переделки необходимо заменить этот варистор на B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Но за неимением можно взять любой другой с напряжением срабатывания 275-320 вольт и поглощаемой энергией не менее 40 Дж (больше можно, лишь бы в корпус поместился).



Далее собираем зарядное устройство и заменяем вилку.

Но лучше заменить вилку полностью
например на такую Вилка штепсельная разборная с кембриком 6А 250В ( В6-001 ))

Все можно пользоваться зарядным устройством от сети 220 вольт.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
Прикрепления: 1861918.jpg(156.5 Kb) · 7771075.jpg(171.2 Kb) · 8873319.jpg(235.6 Kb)

https://vk.com/l_boxx
Anat78 Дата: Четверг, 06.12.2018, 22:52 | Сообщение # 2

Администраторы

Anat78

Генерал-майор

  • Сообщений: 434
  • Репутация: 3
Anat78

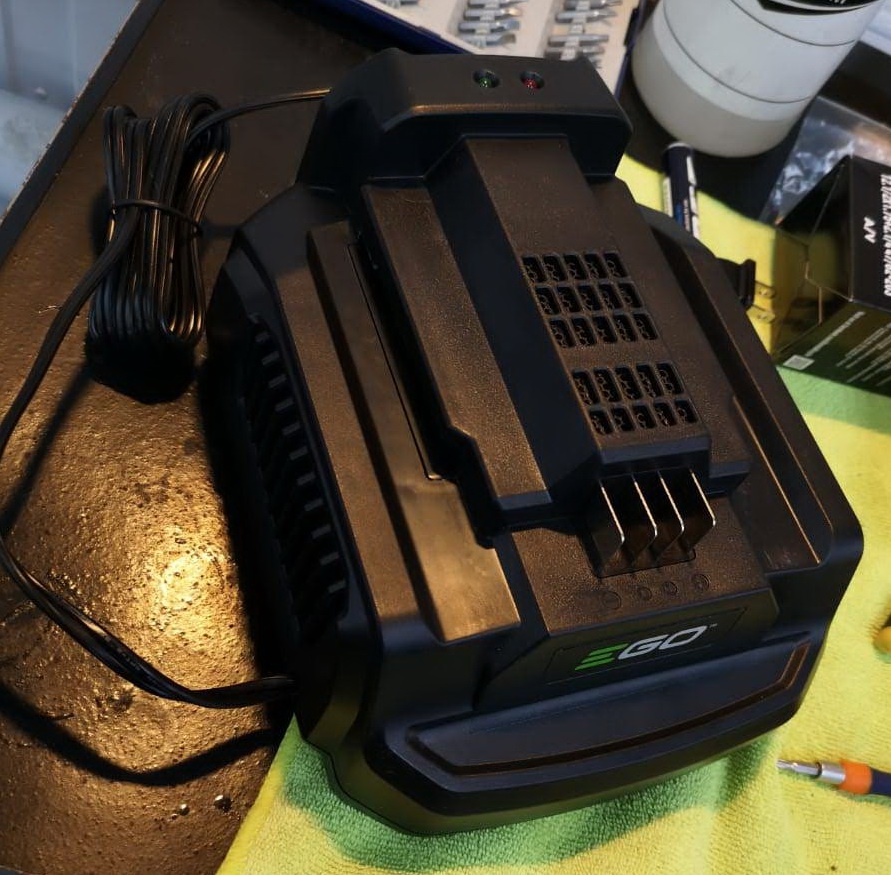

Еще фото зарядного EGO  CH2100
Прикрепления: 4038764.jpg(181.1 Kb) · 8508293.jpg(201.9 Kb) · 6545589.jpg(253.1 Kb) · 7541596.jpg(211.8 Kb) · 7829783.jpg(213.7 Kb) · 5807984.jpg(399.7 Kb) · 9167317.jpg(292.6 Kb) · 0675150.jpg(258.4 Kb) · 6075996.jpg(202.3 Kb) · 2256352.jpg(121.2 Kb)

https://vk.com/l_boxx
Anat78 Дата: Четверг, 06.12.2018, 22:53 | Сообщение # 3

Администраторы

Anat78

Генерал-майор

  • Сообщений: 434
  • Репутация: 3
Anat78

еще
Прикрепления: 6960891.jpg(61.9 Kb) · 8900741.jpg(99.0 Kb) · 4048239.jpg(99.9 Kb) · 1600315.jpg(114.5 Kb) · 3393848.jpg(131.3 Kb) · 9396546.jpg(144.7 Kb)

https://vk.com/l_boxx
Anat78 Дата: Четверг, 06.12.2018, 23:00 | Сообщение # 4

Администраторы

Anat78

Генерал-майор

  • Сообщений: 434
  • Репутация: 3
Anat78

Видео разборки
