Зарядное устройство Panasonic EY-0110
Anat78 Дата: Среда, 14.11.2018, 15:07 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

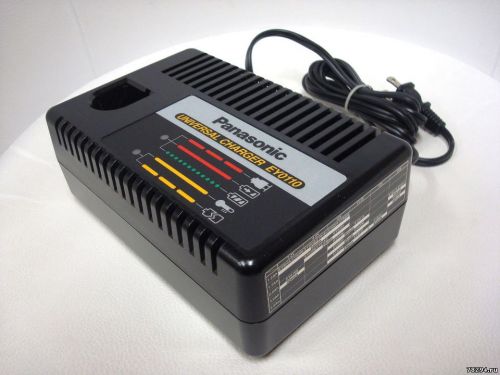

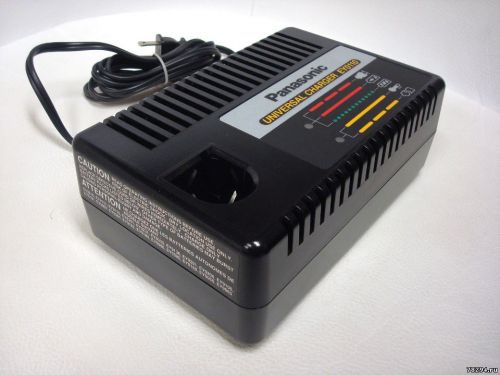

Зарядное устройство Panasonic EY-0110
Panasonic EY0110
Служит для зарядки аккумуляторов:
24V EY9210 and EY9117
18V EY9251
15.6V EY9231, EY9230 and EY9136
12V EY9201, EY9200, EY9106, EY9103, EY9101, EY9006 and EY9001
9.6V EY9080, EY9086, EY9082, EY9180, EY9188, EY6181 and EY6588
7.2V EY9065, EY9066, EY9168
Ток заряда - 3,75А
Потребляемая мощность 95Вт

Инструкция Panasonic EY-0110 : https://www.manualslib.com/products/Panasonic-Ey-0110-1469165.html









Еще фото:

Доступно только для пользователей

Для переделки Panasonic EY-0110 на 220 вольт ,необходимо внутрь поставить преобразователь 220-110 вольт мощностью 200ватт и заменить сетевую вилку

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Вторник, 30.06.2020, 03:18 | Сообщение # 2

Пользователи

patisy4

Рядовой

  • Сообщений:57
  • Репутация:2±

Добавлю фоток внутренностей версии на 220 вольт, которая ходила в РФ, может кому пригодится

Доступно только для пользователей
patisy4 Дата: Пятница, 03.07.2020, 09:02 | Сообщение # 3

Пользователи

patisy4

Рядовой

  • Сообщений:57
  • Репутация:2±

В общем, инфы по зарядке почти нет в инете, пришлось самому экспериментировать и доводить до ума для зарядки лития.
Если ничего не менять, зарядку использовать нельзя. У нее ХХ около 32 вольт, что слишком много для большинства БМС плат.
Доступно только для пользователей
PS: У Panasonic странное решение по термопредохранителям. Внутри аккумулятора стоит обычное термореле и сборка из резисторов/стабилитронов или еще чего-то(разбираться было лень) вместо обычного термистора. Странное решение.


Сообщение отредактировал patisy4 - Пятница, 03.07.2020, 09:03
Anat78 Дата: Пятница, 03.07.2020, 10:04 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

схема батареи Панасоник:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
roman_er Дата: Суббота, 15.08.2020, 00:51 | Сообщение # 5

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Здраствуйте ! Давно владею 18 вольтовым шуруповертом фирмы panasonic EY6950. Изначально были полудохлые аккумуляторы. Решил переделать теперь на китайский литий 21700 litokala 5000mAh.
Почитав форум понял что вам знакома зарядка panasonic ey0110 под металгидрид — не подскажите как ее переделать под аккумулятор переведенный на лити, на 18 вольт, с платой bms 5s 100А со встроенным балансиром и светодиодами?.
Я не совсем понимаю алгоритм работы данного заряного устройства. Там какая то микросхема многоножка есть ky0110 — вроде как микроконтроллер какой-то. Не понятнотак же что регулируют два подстроечных резистора.Зачем два при вставке аккумулятора в ЗУ замыкакются о широкий контакт аккумулятора два узких контакта ЗУ?. И многое другое не понятно.
Проблема в том что схемы нет.
Подключил как есть — аккумуляторы немного греются и не хило греется транзистор выходной в зарядке,  который стоит на радиаторе.Видимо зарядка идет ускоренно. Красный постоянный  сигнал зарядки горит, в то время пока напряжение поднимается до 20.6 в — потом через некоторое время начинает моргать зеленым сигналом окончания зарядки. — Если снова подключаю аккумулятор, то  опять идет зарядка — и световой сигнал опять красный и в моргающий зеленый почему-то довольно не скоро переходит, хотя аккумулятор подзаряжен уже вроде. Затем напряжение снова растет вплоть до 21.4-21.6 и время  от времени уже начинают загораться светодиоды платы BMS. Через минут 5-10 опять моргает зеленым - то есть зарядка опять произведена. Но если еще раз преподключить аккумулятор к ЗУ, то снова пойдет зарядка и будет опять же продолжаться 5-10 мин заряжая аккумулятор уже до 22 вольт что уже не приемлемо.. Наверно так делать нельзя - переподключая по много раз подряд - но мне не понятен алгоритм работы зарядки. Получается что таким образом можно чрезмерно перезfрядить и даже испортить акуумулятор.
Можете пояснить - что и как нужно сделать по переделке -доработке? Можно ли вообще без доработки использовать?
С уважением Роман


Сообщение отредактировал roman_er - Суббота, 15.08.2020, 03:42
Anat78 Дата: Суббота, 15.08.2020, 09:16 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Все правильно же заряжает до 20.6 и зелёный, зачем ещё раз на зарядку ставите?

Если хотите чтобы не повторялось то замените стабилитрон ограничив максимальное напряжение заряда до 21в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
roman_er Дата: Суббота, 15.08.2020, 12:24 | Сообщение # 7

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Спасибо большое за ответ!
Еще раз ставил на зарядку в качестве эксперемента что бы понять алгоритм работы ЗУ.

А какой именно стабилитрон надо заменить? Получается что на этом вся модернизация и закончится?

-Я читаю немногочисленные отзывы на форумах по данному ЗУ — вот здесь пишут что оно не подходит для лития. Кто-то говорит что там высокое напряжение максимальное без нагрузки в 32 вольта и платы bms не выдержат. Но там в ЗУ видимо ограничение по току и до такого значения напряжение никогда не поднимается с вставленным аккумулятором. Но все же почему на самом деле не подходит - в чем основная проблема?

Может все же подскажете что регулируют те два подстроечных резистора на плате?
Нормальный ли тепловой режим транзистора на радиаторе, если палец его температуру терпит уже на пределе. Можно ли убавить ток зарядки? Если поставить другой стабилитрон, ограничив максимальное напряжение в 21 вольт - будет ли сильней нагрев транзистора?
Есть ли вообще где-нибудь схема? Уже ищу несколько лет - безрезультатно.

Цитата 3238
Цитата
Если ничего не менять, зарядку использовать нельзя. У нее ХХ около 32 вольт, что слишком много для большинства БМС плат.
Но там в ЗУ видимо ограничение по току и до такого значения напряжение никогда не поднимается с вставленным аккумулятором. Но все же почему на самом деле не подходит - в чем основная проблема?
Вообще какой там ток заряда? неужели 3,75 A?


Сообщение отредактировал roman_er - Суббота, 15.08.2020, 12:35
Anat78 Дата: Суббота, 15.08.2020, 20:43 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

стабилитрон Z0P
да высокое потому и снижать
переменники не для этого
ток зарядки регулируется шунтом
схема есть но не у меня
3,75а


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
roman_er Дата: Воскресенье, 16.08.2020, 02:02 | Сообщение # 9

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Цитата Anat78 ()
ток зарядки регулируется шунтом
это планарный резистор на обратной стороне платы?
Цитата Anat78 ()
стабилитрон Z0P
Померял - нанем 5,5 вольта падение - Его закоротить или менять нужно?
Цитата Anat78 ()
3,75а
Ток великоват будет для лития 21700 5000 mAh - нужно 2,5A максимум
Цитата Anat78 ()
схема есть но не у меня
а у кого не знаете можно спросить?


Сообщение отредактировал roman_er - Понедельник, 17.08.2020, 00:08
roman_er Дата: Понедельник, 17.08.2020, 00:03 | Сообщение # 10

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Вот переделал аккумулятор:


Сообщение отредактировал roman_er - Понедельник, 17.08.2020, 00:05
Anat78 Дата: Понедельник, 17.08.2020, 00:55 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

У этих акб максимальный ток разряда 10А всего, Короткий пиковый разряд CC: 15A

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
roman_er Дата: Пятница, 21.08.2020, 15:05 | Сообщение # 12

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Цитата Anat78 ()
У этих акб максимальный ток разряда 10А всего, Короткий пиковый разряд CC: 15A
А какие вы ставите и где покупаете? Я к сожалению только такие нашел за разумные деньги на али, - при том что бы они были максимально емкие и габаритистые, которые бы влезли в корпус от старого аккумулятора (26650 уже толстоваты и скорее всего не влезут). Но вроде шуруповерт работает и крутит заметно бодрее чем даже когда он был еще новый с металгидридными банками. Где-то на форумах по тестам аккумуляторов попадалось упоминание, что дешевые китайские банки в шуруповерты в принципе можно брать начиная как раз уже с такого формата 21700, 5000mAh или больших габаритов.

Вот еще фото с врезанным индикаторjм разряда :



Сообщение отредактировал roman_er - Пятница, 21.08.2020, 22:06
roman_er Дата: Пятница, 21.08.2020, 15:09 | Сообщение # 13

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Вот тест сравнение этих аккумуляторов с Samsung INR21700 40T (4000mAh)



У litokala внутреннее сопротивление около 14-15 mОм против 8.5mОм у SAMSUNG
Максимальный ток разряда почти что до 20 A - прортив 45A у SAMSUNG



Кстати после переделки, вес шуруповерта с акб уменьшился с 3 кг до 2,4 кг - что стало заметно легче.


Сообщение отредактировал roman_er - Пятница, 21.08.2020, 22:49
roman_er Дата: Пятница, 21.08.2020, 22:27 | Сообщение # 14

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Цитата Anat783501
Цитата
ток зарядки регулируется шунтом

-Еще хочу раз уточнить - где этот шунт? это планарный резистор на обратной стороне платы? - ( Выделил на изображении платы красными цветом)
Что нужно сделать с номиналом резистора для уменьшения тока зарядки - увеличить или уменьшить?



Добавлено (24.08.2020, 00:12)
---------------------------------------------
Цитата roman_er ()
Вот тест сравнение этих аккумуляторов с Samsung INR21700 40T (4000mAh)У litokala внутреннее сопротивление около 14-15 mОм против 8.5mОм у SAMSUNG
Максимальный ток разряда почти что до 20 A - прортив 45A у SAMSUNG

Я конечно ошибся написав, что сравнение в тесте было с Samsung INR21700 40T - на самом де это был Samsung INR21700 50E. Но модератор исправил мое сообщение  на другое где рассматривается не применяемые LiitoKala 21700 Lii 50E  (5000mAh),  а LiitoKala 21700 Lii 40E  (4000mAh), которые я не пробовал даже.

Вот тест который я приводил и который был заменен в моем сообщении



У LiitoKala 21700 Lii 50E  (5000mAh) внутреннее сопротивление около 12-13 mОм против 22.8mОм у SAMSUNG  Samsung INR21700 50E.

Конечно у Samsung INR21700 40T внутренне сопротивление еще интереснее = 8,5 ом, но к сожалению и цена в три раза выше. И кто его знают что прислали бы китайцы с али под видом Samsung. А я первый раз заказывал аккумуляторы и к тому же был очень ограничен в средствах.  Не хотел  рисковать и взял что популярнее было с хорошими отзывами - в пределах имеющейся суммы. Если брать дороже то пожалуй выгодней было бы  новый шуруповерт было купить с аккумуляторами.


Сообщение отредактировал roman_er - Пятница, 21.08.2020, 22:32
roman_er Дата: Понедельник, 24.08.2020, 00:31 | Сообщение # 15

Пользователи

roman_er

Рядовой

  • Сообщений:8
  • Репутация:0±
roman_er

Вот  табличка из теста которая не вставилась выше:


Добавлено (24.08.2020, 00:44)
---------------------------------------------
Цитата roman_er ()
Что нужно сделать с номиналом резистора для уменьшения тока зарядки - увеличить или уменьшить?
Отвечаю на свой вопрос - это похоже тот самый шунт и его сопротивление 0,01 Ом - если его сопротивление увеличить в 2 раза- то ток зарядки несколько снижается, но не значительно - если же уменьшить на 0.003 Ом то растет довольно заметно. Я увеличил на 0.006 Ом но теперь зарядка стала продолжаться вместо 21 вольта (как было до переделки) до 23 вольт что плохо. На одном аккумуляторе плата BMS со встроенным балансиром почемуто не срабатывает хотя и мигает огоньками и зарядка продолжается до 23 вольт. На втором аккумуляторе при 21 вольт плата BMS отрабатывает четко и ЗУ уходит в ошибку мигая желтым.


Сообщение отредактировал roman_er - Понедельник, 24.08.2020, 13:25
Anat78 Дата: Понедельник, 14.09.2020, 15:14 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:3928
  • Репутация:19±
Anat78

Цитата roman_er ()
Конечно у Samsung INR21700 40T внутренне сопротивление еще интереснее = 8,5 ом, но к сожалению и цена в три раза выше. И кто его знают что прислали бы китайцы с али под видом Samsung.
поэтому лучше 18650 парами ставить и получать 8-9мОм


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
