Схема зарядного устройства Калибр ДА-12/2+
Anat78 Дата: Вторник, 26.03.2019, 19:34 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Схема зарядного устройства Калибр ДА-12/2+ Калибр ДА-14,4/2+ Калибр ДА-18/2+
Позволяет заряжать Ni-Cd акб 7,2-18 вольт током 1,5А
Полная разборка здесь: http://www.78294.ru/forum/12-124-1
Это зарядное для всех этих шуруповертов Калибр одинаковое, но учтите что не подходит для зарядки макитовских акб (нужно немного переделать)





Схема зарядного Калибр ДА-12/2+ Калибр ДА-14,4/2+ Калибр ДА-18/2+:

Доступно только для пользователей

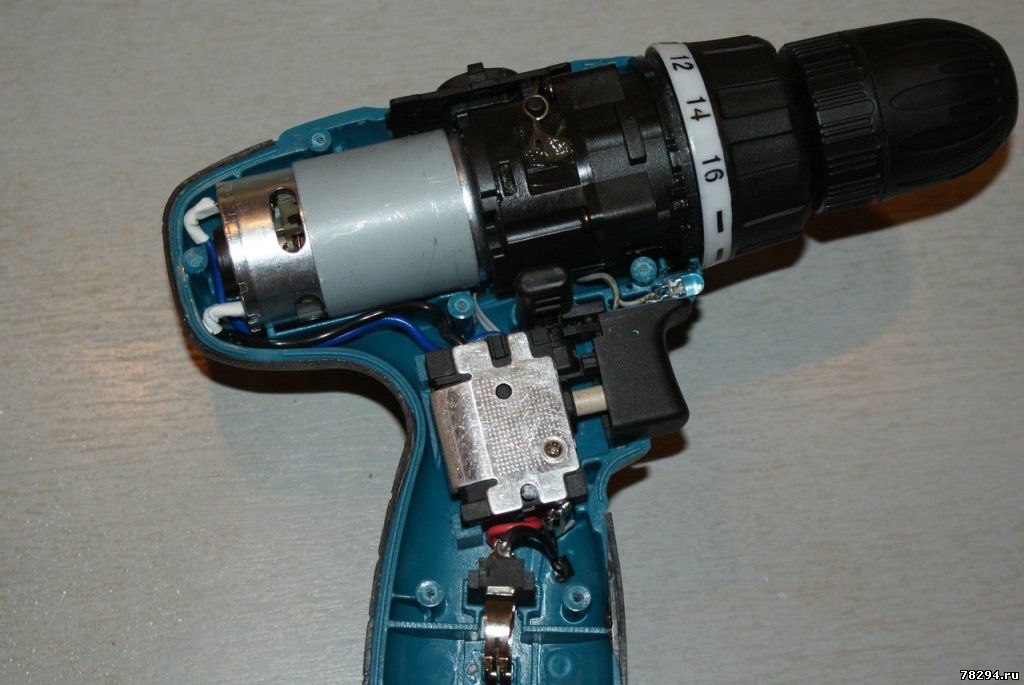

Схема самого шуруповерта тоже у моделей Калибр 12, 14 и 18 вольт одинаковая:







Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36

По вопросам пишите на почту 78294@mail.ru или здесь на форуме
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.10.2019, 08:45 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

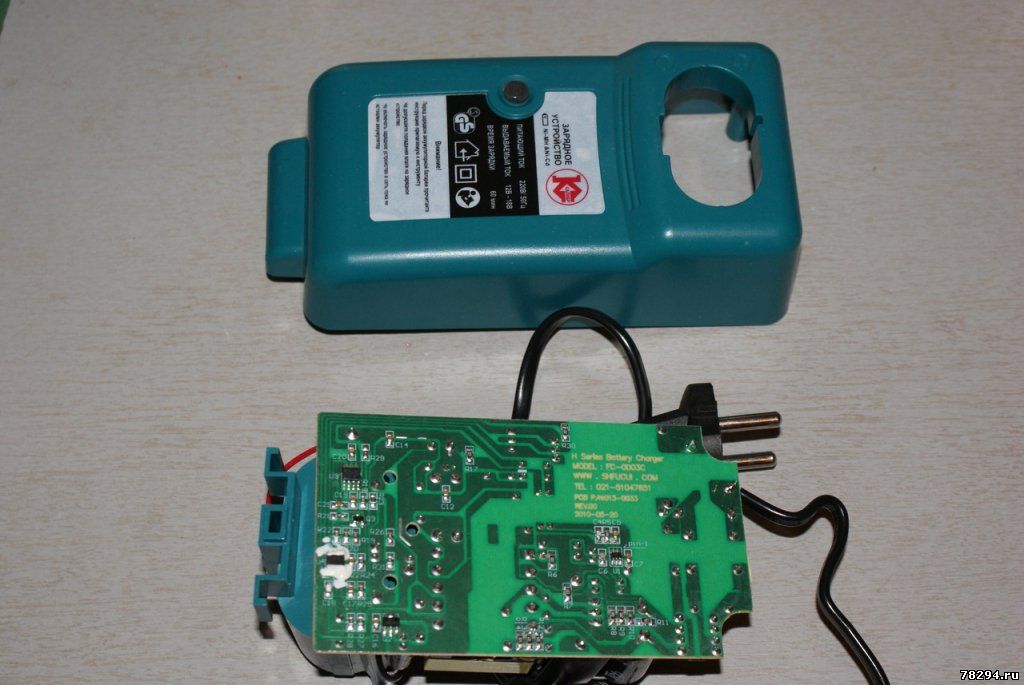

Для того чтобы на зарядном Калибр можно было заряжать Аккумуляторы Макита необходимо разобрать зарядное и переставить дополнительный контакт:

Доступно только для пользователей

Расположение контактов на батарее Макита:
Схема аккумулятора Макита

Доступно только для пользователей

Расположение контактов на батарее Калибр:
Схема аккумулятора Калибр

Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
мухомор Дата: Воскресенье, 23.08.2020, 06:00 | Сообщение # 3

Пользователи

мухомор

Рядовой

  • Сообщений:3
  • Репутация:0±

 Подскажите, как просто переделать зарядное ДА-12\2м+ под LI
bagin.alex@yandex.ru
Anat78 Дата: Воскресенье, 23.08.2020, 10:28 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Самое простое это выставить ZD2 нужное напряжение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
мухомор Дата: Понедельник, 24.08.2020, 14:13 | Сообщение # 5

Пользователи

мухомор

Рядовой

  • Сообщений:3
  • Репутация:0±

 если не трудно подскажите о более серьезной доработке зарядника, за ранее благодарю.
Anat78 Дата: Понедельник, 24.08.2020, 17:24 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Более серьезная - все выкидываем и ставим зарядное для лития smile
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Пятница, 09.10.2020, 03:47 | Сообщение # 7

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

 Anat78, Здравствуйте. Для простой переделки для заряда Li-ion 12,6в, Вы пишите "выставить ZD2 нужное напряжение". На плате отсутствует ZD2, рядом расположен ZD3(которого нет на схеме). Так каким стабилитроном подобрать напряжение? Спасибо.
Anat78 Дата: Пятница, 09.10.2020, 10:53 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

В зависимости от ревизии платы это или ZD2 или ZD3 (иногда даже отверстия не сверлят :))
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Вторник, 13.10.2020, 05:48 | Сообщение # 9

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

 Anat78, Спасибо, помогли. Заменил zd3 на стаб. 12в., меньше не было под рукой. Напр. хх стало 13,3в., ток заряда 1,4А. БМСка на 40А балансирует и отключает нормально, ток в конце заряда чуть падает. Жаль нет под рукой меньших номиналов...Удачи!

Добавлено (10.02.2021, 15:33)
---------------------------------------------
Anat78, Добрый день. Помогите пожалуйста. Опять принесли калибр на переделку на литий, только 14,4в. На плате был только стабилитрон zd3, zd2 - не было. Поменял zd3 на 18вольтовый. Напр х.х. стало 17,4в. При подключении аккум.сборки4s + bms, термовыключатель к минусу на плате, тока заряда нет, светодиод мигает красным. Подскажите пожалуйста, что не так? Спасибо.

Anat78 Дата: Четверг, 11.02.2021, 11:05 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

проверьте плату бмс
по окончании заряда да будет моргать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Четверг, 11.02.2021, 14:12 | Сообщение # 11

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

 Anat78, Плата бмс работает нормально. При подаче на нее напряжения с обычного блока питания(cc/cv) заряд идет в штатном режиме. Что-то с калибровской зарядкой...
Anat78 Дата: Четверг, 11.02.2021, 14:29 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

проверьте правильный контакт всех 3 контактов значит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vasek140376 Дата: Пятница, 12.11.2021, 23:08 | Сообщение # 13

Пользователи

vasek140376

Рядовой

  • Сообщений:1
  • Репутация:0±

 подскажите как отключить таймер или увеличить время заряда до 3 часов
