Схема Зарядного устройства Калибр DW-10.8V 14V 18V 1.5A LiCH
Anat78 Дата: Четверг, 17.05.2018, 14:18 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Схема Зарядного устройства Калибр DW-10.8V 14V 18V 1.5A LiCHAR-V2.1
плата DW-10.8V 14V 18V 1.5A LiCHAR-V2.0




Схема одна и та же для всех моделей зарядных на 10,8 14 и 18 вольт

Доступно только для пользователей

На ШИМке написано 13949, это SD4870
Название большой микросхемы затерто было, какой то программируемый контроллер, возможно однократно программируемый. Если сдохла микросхема - зарядку на выброс, если даже купить удастся ее то где брать прошивку?

Платка:











По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных на 220в.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chokurdah Дата: Пятница, 20.09.2019, 11:22 | Сообщение # 2

Пользователи

chokurdah

Рядовой

  • Сообщений:7
  • Репутация:0±

Спасибо большое за схему!
marsergei76 Дата: Воскресенье, 30.05.2021, 11:29 | Сообщение # 3

Пользователи

marsergei76

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте, скажите а транзистор Q3 точно как на схеме указано биполярный? А то на плате стоит смд с маркировкой C7K как биполярный не звонится и по маркировке единствено что подходит по корпусу нашёл только 2N7002, а это мосфет.
Anat78 Дата: Воскресенье, 30.05.2021, 14:48 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Схема соответствует только версии платы 2,1

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
marsergei76 Дата: Воскресенье, 30.05.2021, 19:45 | Сообщение # 5

Пользователи

marsergei76

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Схема соответствует только версии платы 2,1

На фото плата версии 2.0, у меня такая-же, с данной схемой сравнивал по распайке всё сходится, может у них отличия только в прошивке?
Alexadresat Дата: Пятница, 08.10.2021, 16:10 | Сообщение # 6

Пользователи

Alexadresat

Рядовой

  • Сообщений:2
  • Репутация:0±

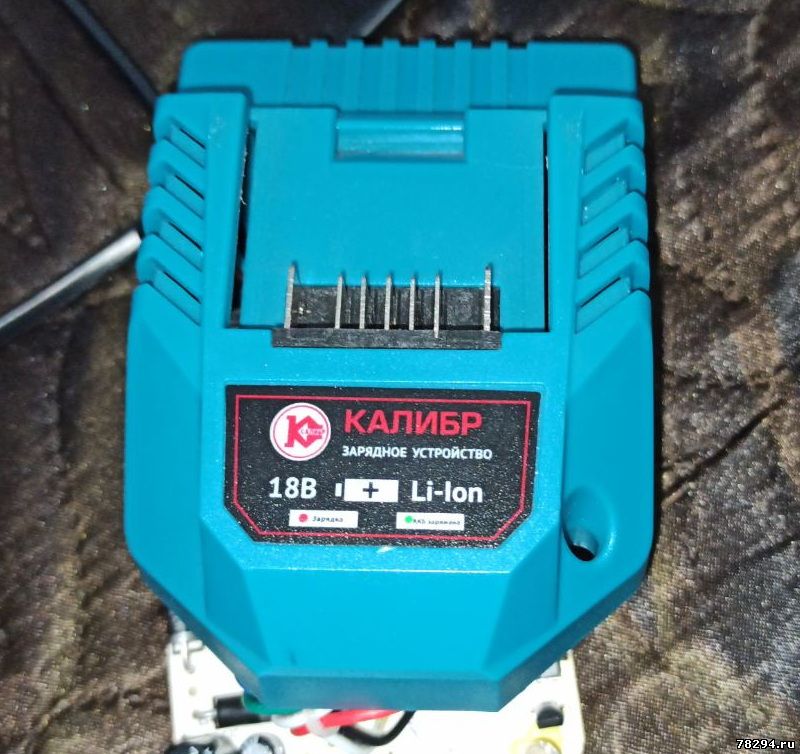

Вот такое попалось...


Похоже на подпал на микросхеме




Может кто то поможет со схемой...


Сообщение отредактировал Alexadresat - Суббота, 09.10.2021, 11:23
Anat78 Дата: Пятница, 08.10.2021, 16:47 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Схему поищу, но по термонаклейки сразу видно что сгорело

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Alexadresat Дата: Пятница, 22.10.2021, 19:49 | Сообщение # 8

Пользователи

Alexadresat

Рядовой

  • Сообщений:2
  • Репутация:0±

Пробой 78L05 и микроконтроллер накрылся... Кто знает реально найти такой, да еще и с прошивкой?




Сообщение отредактировал Alexadresat - Пятница, 22.10.2021, 19:58
Anat78 Дата: Пятница, 22.10.2021, 22:44 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

S3F94C4EZZ-DK94, Микроконтроллер 8-Бит, семейства S3 http://alli.pub/62dn8j
прошивок нет
