Переделка зарядного Hammerhead HCID120 HCCH120
Anat78 Дата: Среда, 31.10.2018, 13:42 | Сообщение # 1

Администраторы

Anat78

Генерал-майор

  • Сообщений: 434
  • Репутация: 3
Anat78

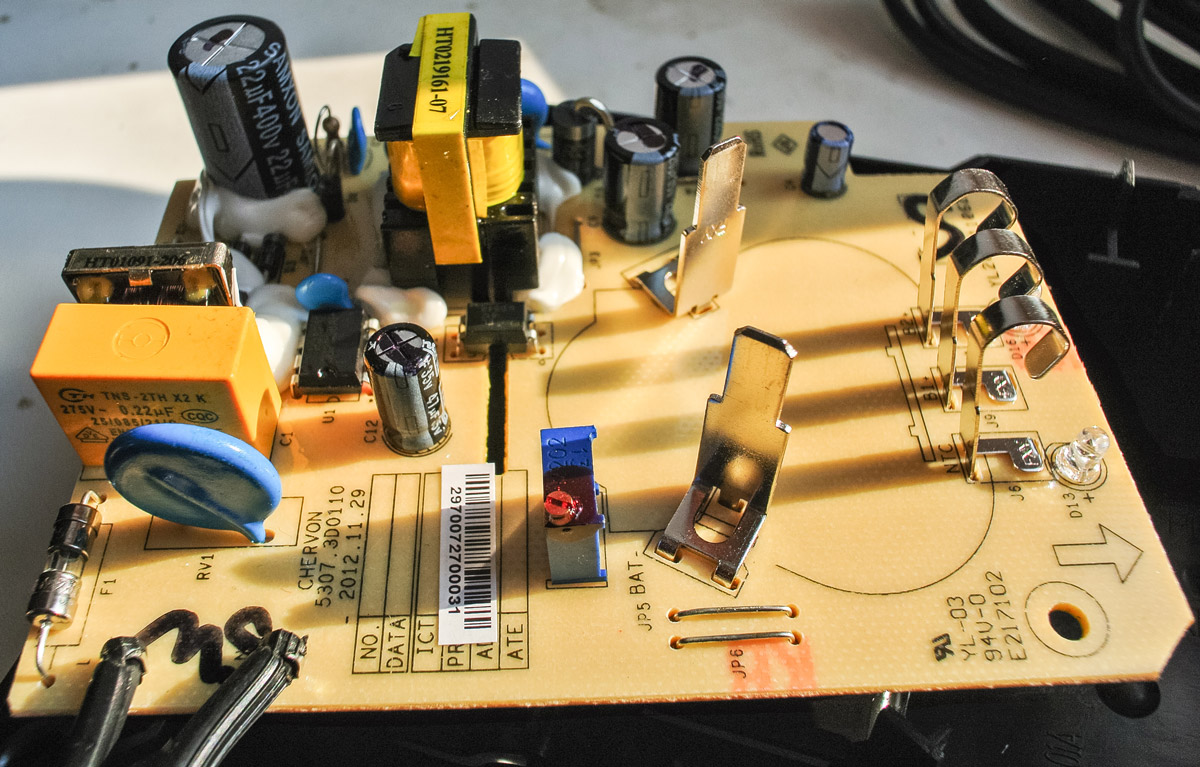

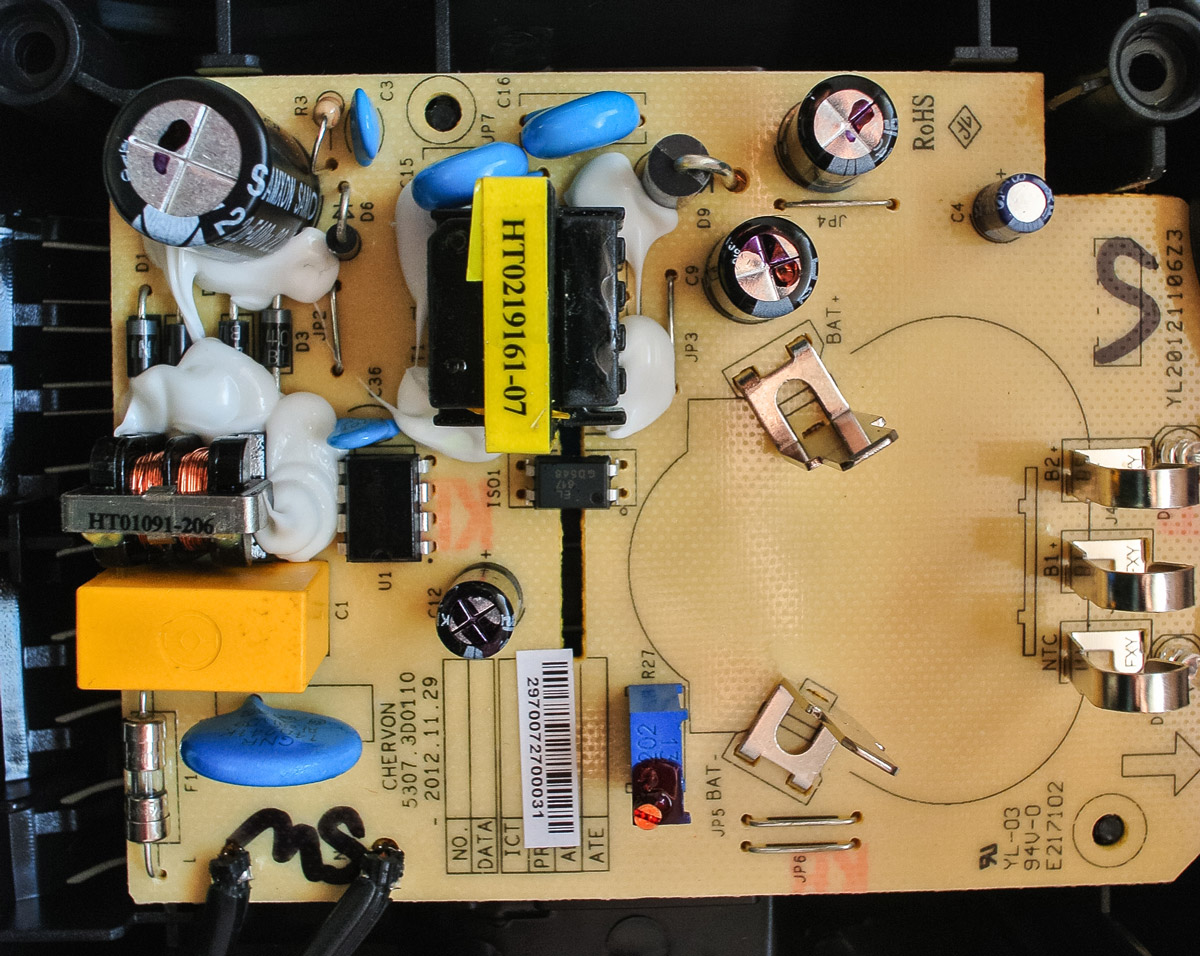

Переделка зарядного Hammerhead HCID120 HCCH120

U1 — OB2358AP
Артикул ЗУ — HCCH120





Мост на 1000В, сглаживающий конденсатор на 400В, ШИМ (OB2358AP) на 85-265В

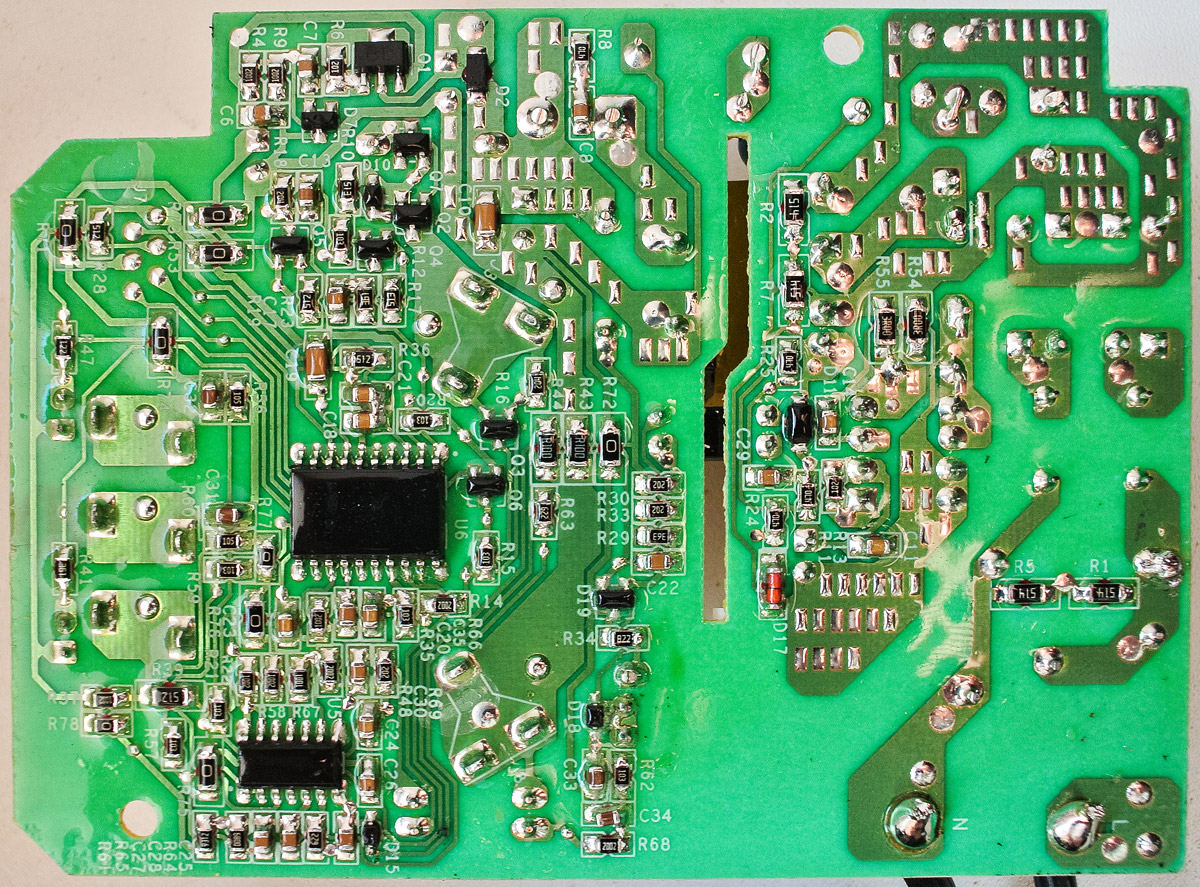

Для запитки ШИМ рекомендуется использовать резистор 2 МОм. В имеющейся схеме питание проходит по красной линии через 2 резистора (R2, R7) общим сопротивлением 1.2 МОм, но и так будет все работать хорошо без замены.



Итого необходимо:
-Заменить варистор так же нужно на 14N471K
-Заменить сетевую вилку

И можно пользоваться от сети 220 теперь
Прикрепления: 7374071.jpg(340.5 Kb) · 6128401.jpg(566.2 Kb) · 5767491.jpg(273.5 Kb) · 1390536.jpg(244.9 Kb)
