CRAFTSMAN CMCB101 20V
Masterok Дата: Пятница, 19.01.2024, 11:04 | Сообщение # 1

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

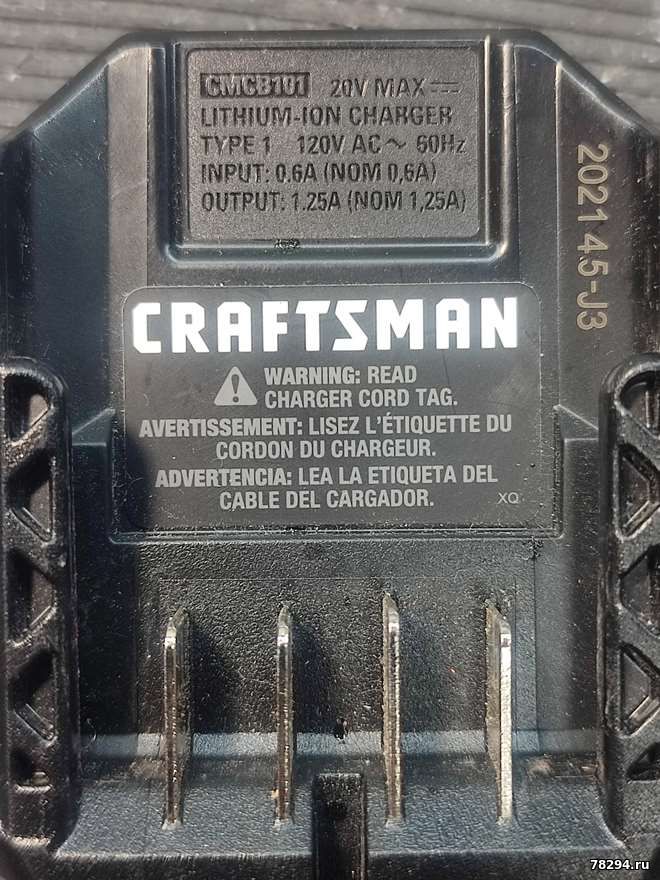

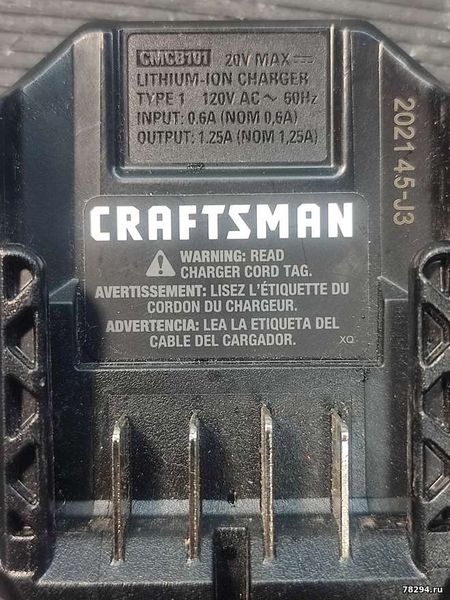

 Пришло вот такое зарядное устройство
CRAFTSMAN CMCB101

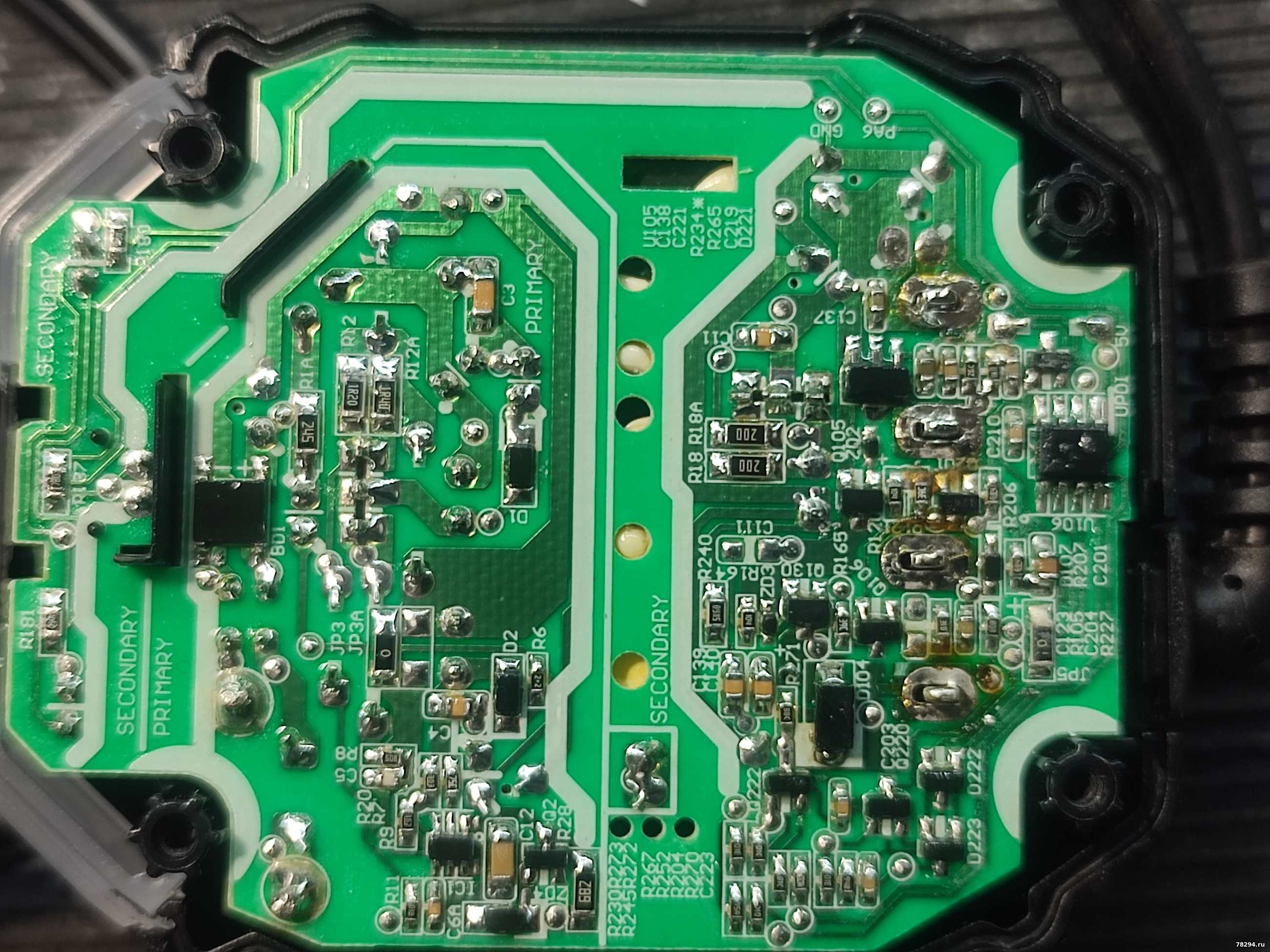

Сам блок не большой и плата мелкая.
Anat78 Дата: Пятница, 19.01.2024, 11:52 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6408
  • Репутация:51±
Anat78

какой электролит?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Пятница, 19.01.2024, 18:32 | Сообщение # 3

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±

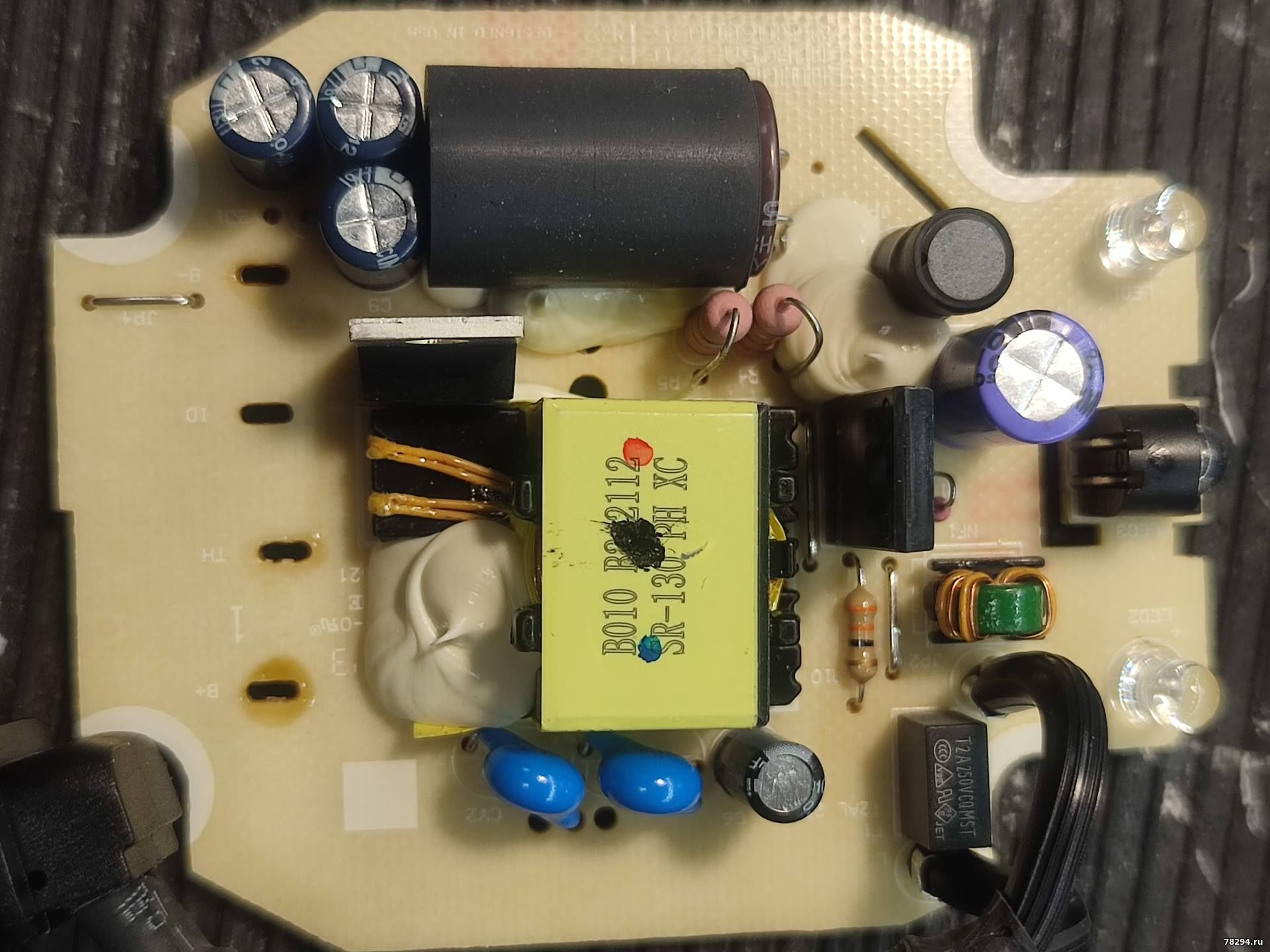

 Електролитов два: 10x200v 47x200v
Силовий транзистор Jcs7hn60f
Диод выходной Mbr10100ct
Шимка мелкая на 6 пинов sot23-6, маркировка - 7014
Anat78 Дата: Воскресенье, 21.01.2024, 01:04 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6408
  • Репутация:51±
Anat78

Просто заменить электролит и добавить радиатор
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Суббота, 27.01.2024, 00:25 | Сообщение # 5

Пользователи

Masterok

Рядовой

  • Сообщений:56
  • Репутация:1±
Цитата Anat78 ()
Просто заменить электролит и добавить радиатор

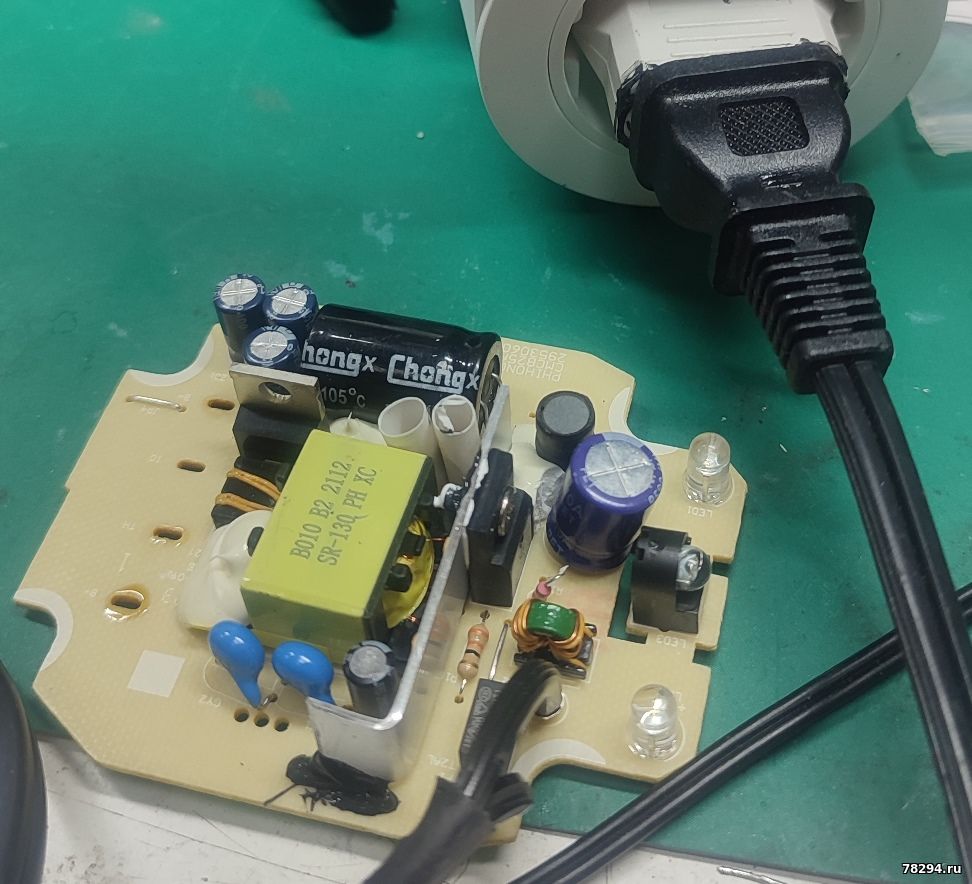

Спасибо за совет. По размерам влезли 10мкф 450В и 4.7мкф 450В. Радиатор тоже поставил на транзистор.
Больше ничего не менял.
sersadvol Дата: Четверг, 04.04.2024, 13:30 | Сообщение # 6

Пользователи

sersadvol

Рядовой

  • Сообщений:3
  • Репутация:0±

 Здравствуйте, может быть вам удалось найти название микросхемы шим контроллера, у меня такой же зарядный блок но в нем установлена немного другая плата.
Anat78 Дата: Четверг, 04.04.2024, 13:52 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6408
  • Репутация:51±
Anat78

фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
