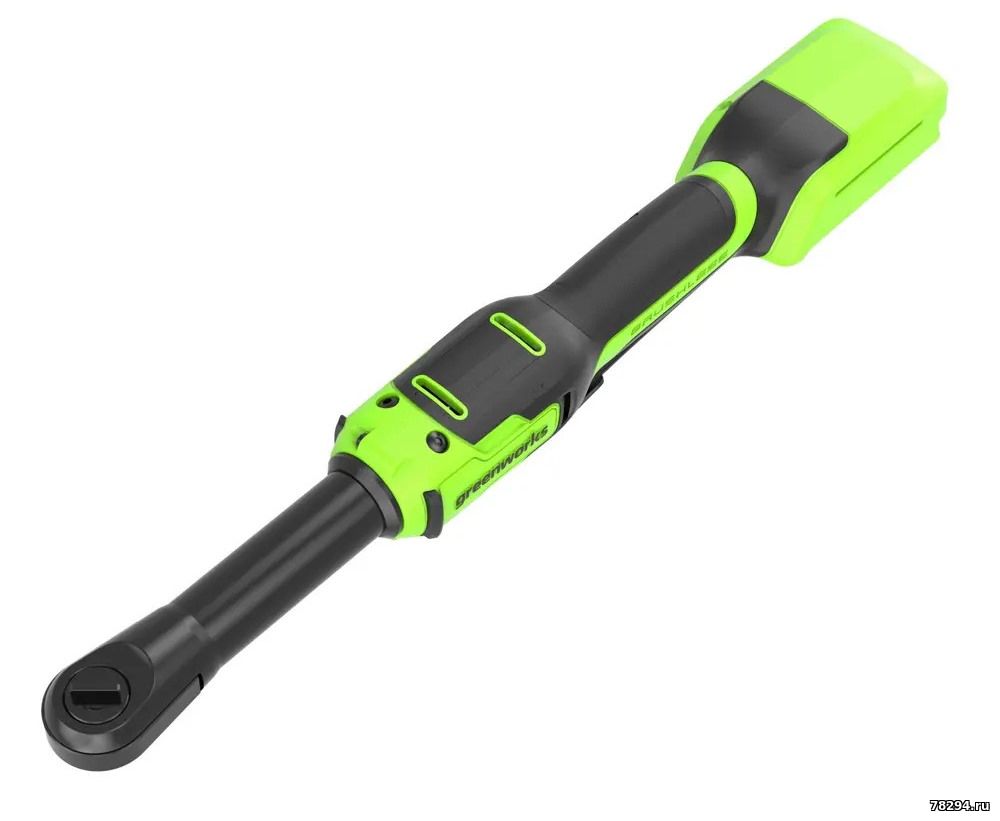

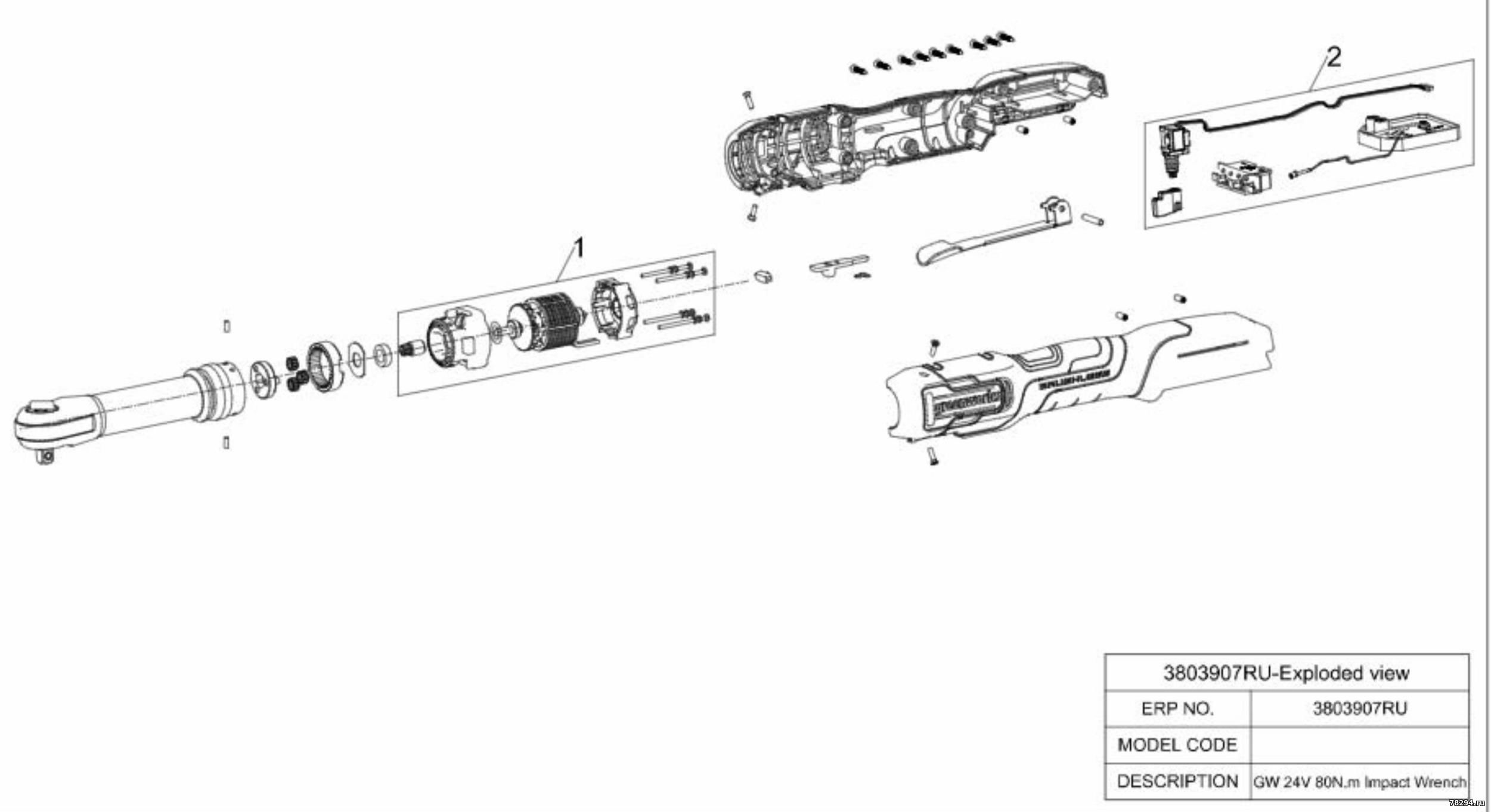

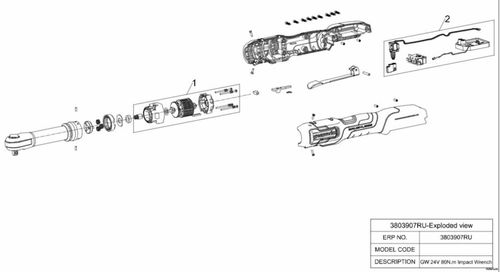

Аккумуляторная трещотка гайковёрт на 24V Greenworks GD24RWX схема и ремонт



Характеристики Напряжение (В) 24 Максимальный крутящий момент (Н·м) 80 Посадочный размер 1/2" Тип двигателя Бесщёточный Регулировка скорости Да Тип аккумулятора Li-Ion (литий-ионный) Регулировка крутящего момента (Нм) Да Количество оборотов холостого хода (об/мин) 250 Реверсивный Да Встроенная подсветка Да Защита от перегрева Да Максимальный размер метрического крепежа M19 Индикатор уровня заряда Да
Аксессуары в комплекте Комплектация:Гайковерт-трещотка удлиненная Greenworks GD24RWX; Гарантийный талон; Картонная коробка.
Внимание: этот артикул поставляется без АКБ и ЗУ. Страна производства Китай Гарантия (лет) 3 Вес тушки 1.45 кг. Вес с аккумулятором 4Ач 2.1 кг Длина с аккумулятором 55 см Длина «шейки» 150 мм

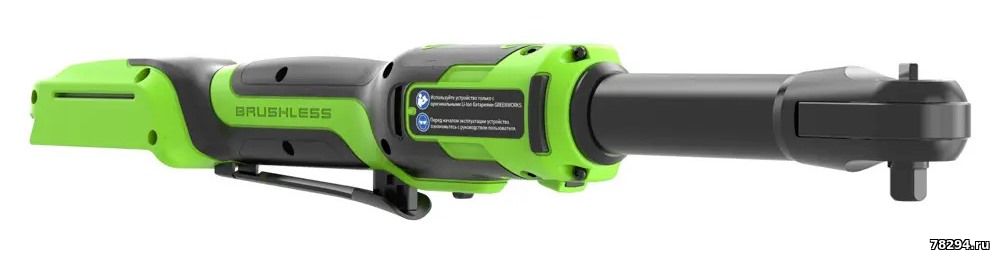

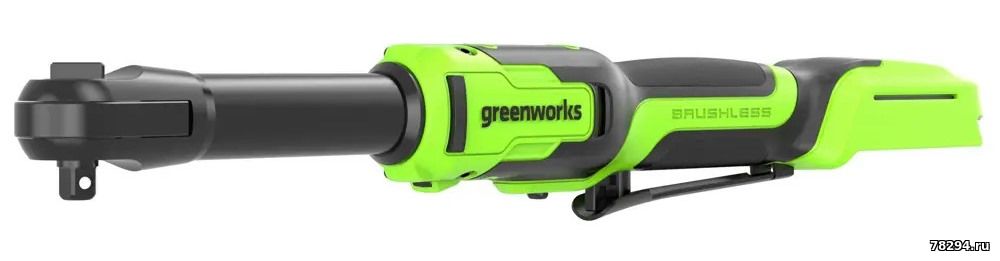

Механический реверс флажком, как на большинстве ручных трещеток. Скорость/обороты можно регулировать глубиной нажатия на кнопку. Электронная защита от перегрузки. Основная рукоятка и верхушка, хорошо обрезинены. Подсветка на одном светодиоде, отключается с задержкой 10 сек.

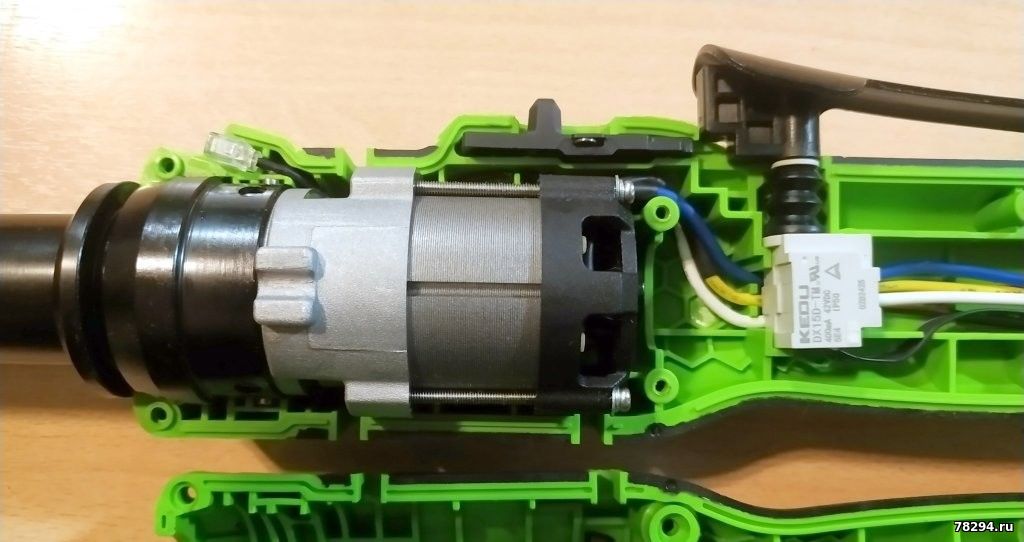

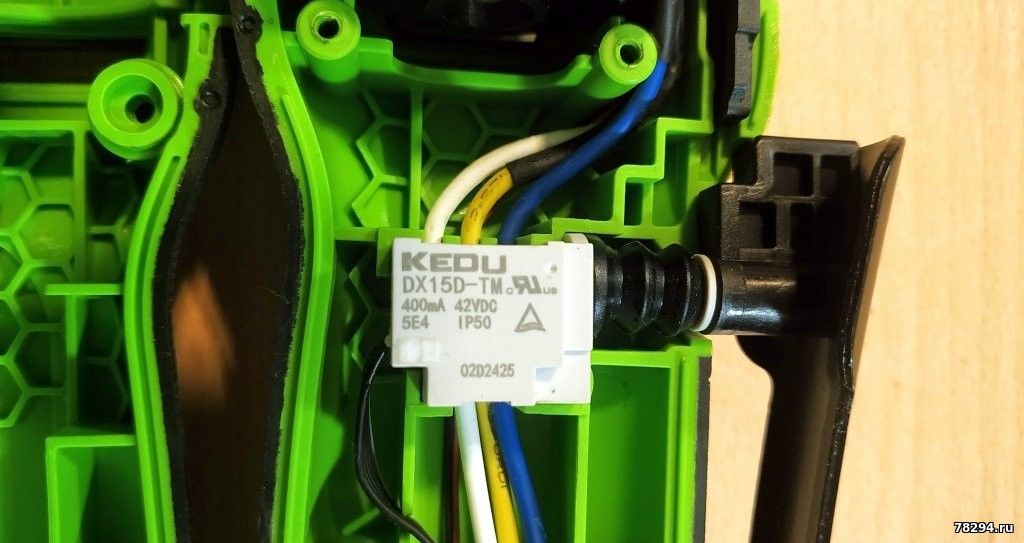

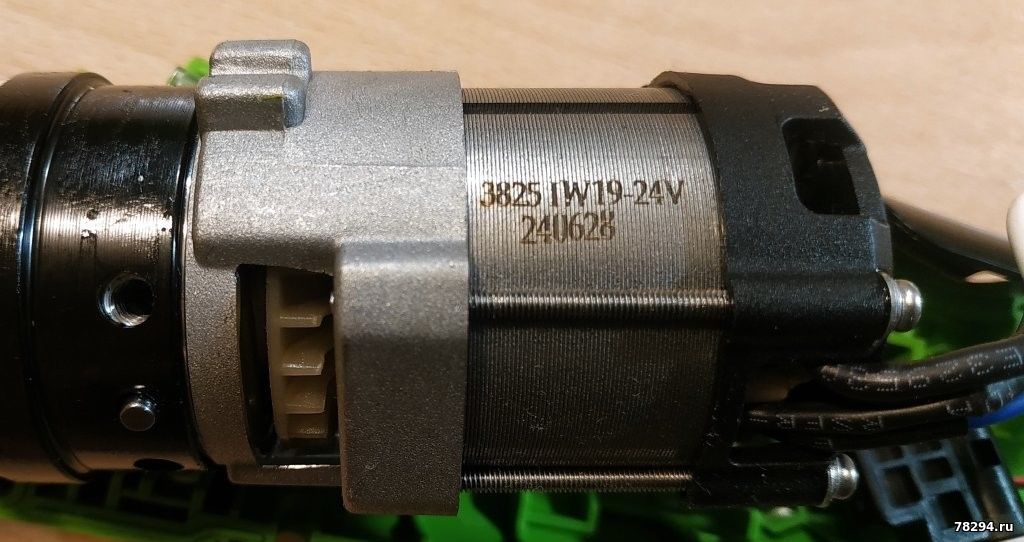

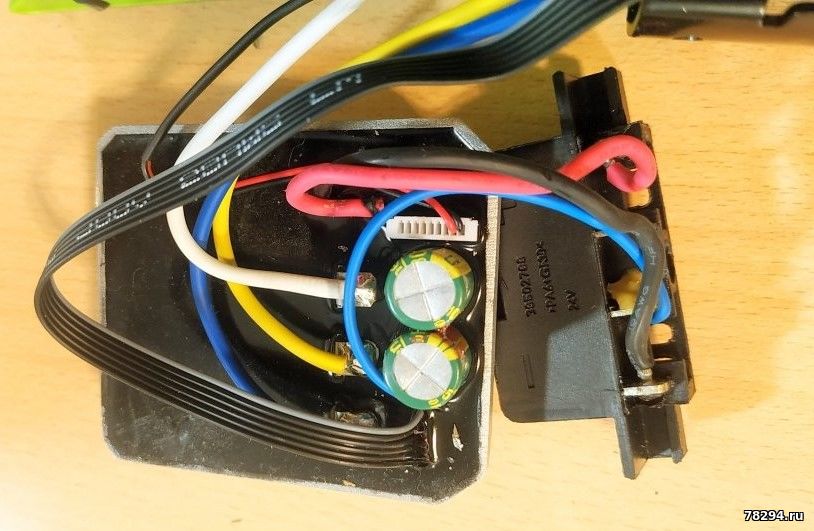

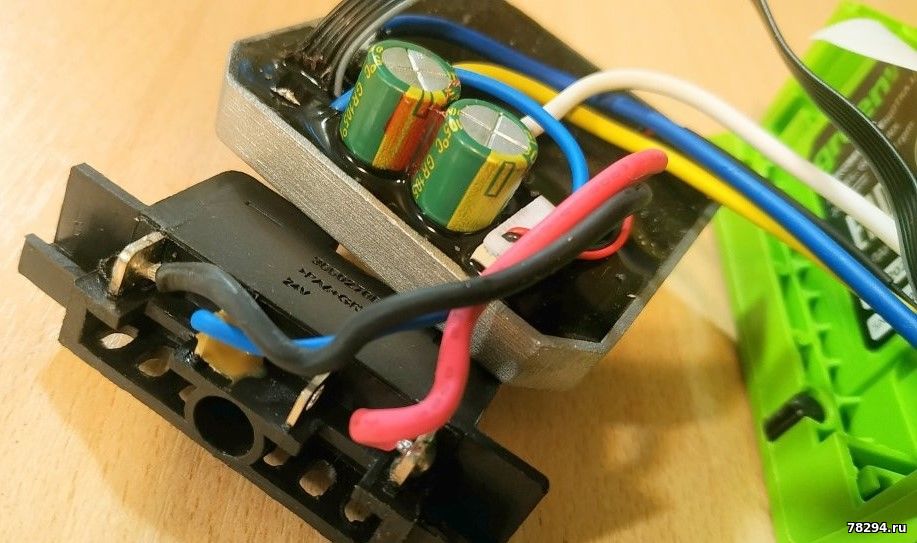

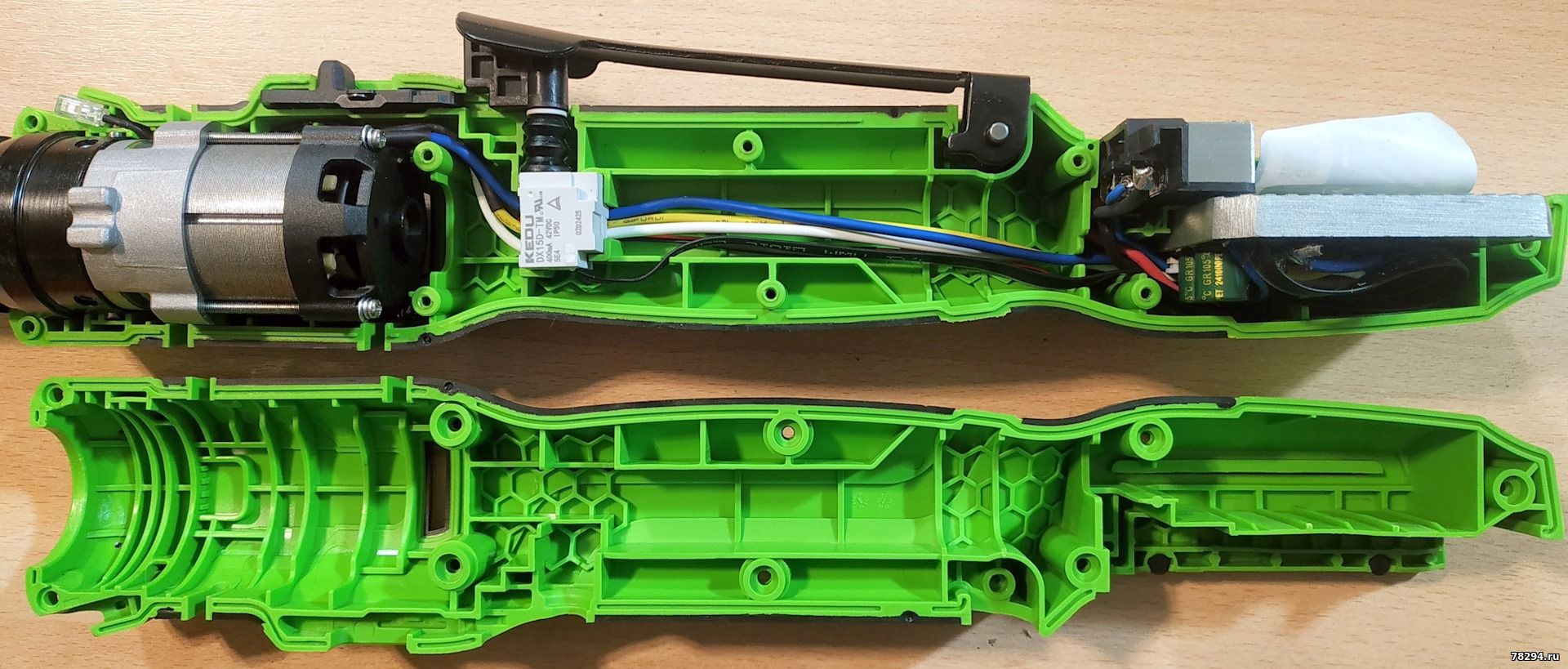

Бесщеточный двигатель закрытой конструкции 3825 IW 19-24 Крыльчатка вентилятора пластиковая. Воздух для охлаждения засасывается через задние прорези, над радиатором контроллера, прогоняется через двигатель и выпускается через передние прорези. Кнопка KEDU 400 mA, 42VDC, нажимается через длинный рычаг, под хват всеми пальцами, и блокировкой механическим флажком. Редуктор одноконтурный в стальном корпусе, передает момент через длинный шпиндель, вращающийся на двух роликовых/игольчатых подшипниках. Все силовые провода уложены в ложементы и в местах пайки обсажены термоусадкой. Управляющая плата контроллера на алюминиевом радиаторе, залита герметиком. Корпус из стеклоармированного пластика, усилен утолщениями в виде сот, в узких местах.
