Схема зарядное устройство Интерскол 12В 1,5А Плата SD-C804S
Anat78 Дата: Четверг, 17.05.2018, 10:42 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6214
  • Репутация:49±
Anat78

Зарядное устройство Интерскол 12В 1,5А Плата SD-C804S ДА-12ЭР-01_БП

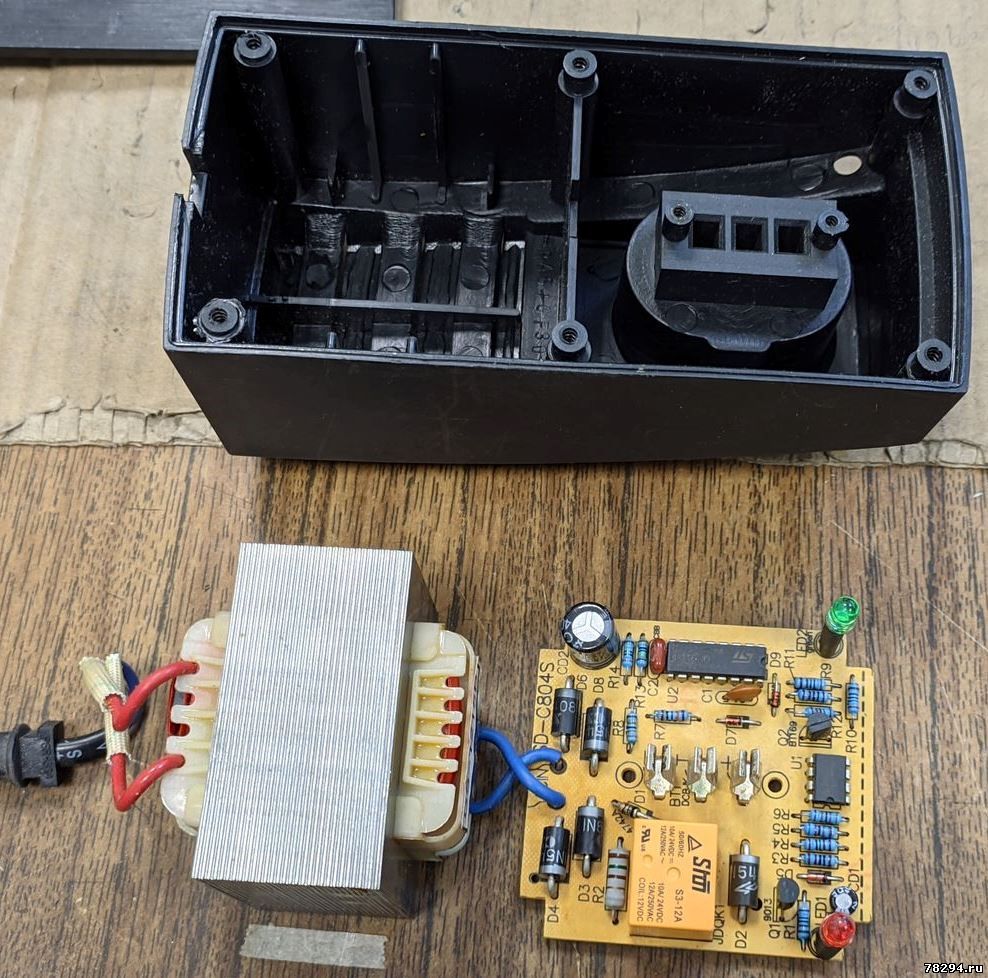

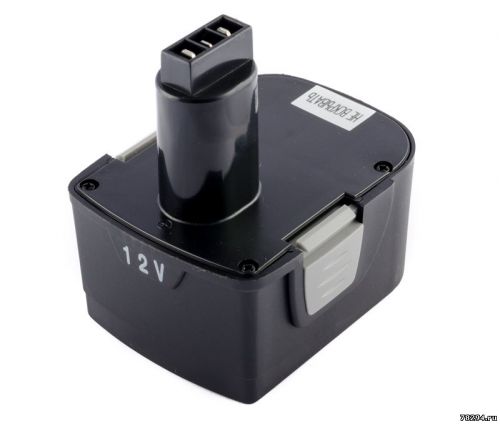

Предназначено для зарядки кадмиевых аккумуляторов 12 вольт током 1,5А (Аккумулятор ДА-12ЭР-01 ( 1,5 Ah ) Интерскол )

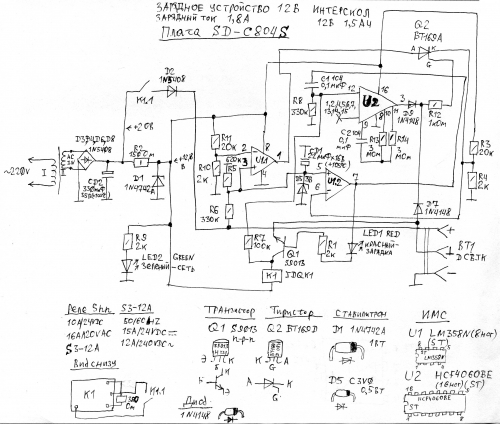

Схема зарядное устройство Интерскол 12В 1,5А Плата SD-C804S:

Доступно только для пользователей

Часто клиенты приносят в ремонт 12-ти вольтовое зарядное устройство Интерскол с платой SD-C804S с жалобой, что он не работает. Но проблема чаще всего не в нем, а в батарее. Дело в том, что никель-кадмиевые батареи этих шуруповертов не имеют плат ограничения заряда-разряда ячеек. Когда садят батарею в хлам, иногда до 1 вольта, а потом на зарядку, ее напряжение не хватает включить таймер зарядного устройства.

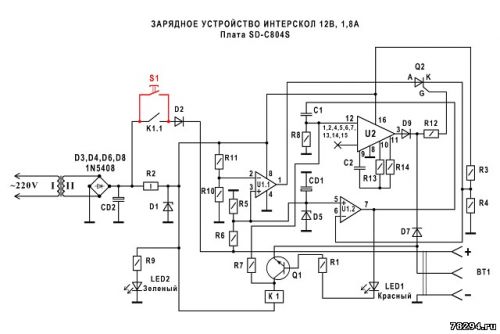

Для устранения этой проблемы, я ввожу в схему кнопку S1, при нажатии которой , батарея напрямую  подключается к зарядной цепи. Кнопку достаточно нажать на 1-2 секунды, чтобы пошел штатный заряд.
Конечно, это не решает проблему с убитыми ячейками, но иногда позволяет поработать батарее еще некоторое время, а в отдельных случаях, после грамотной тренировке и эксплуатации, батарея может еще долго прослужить.

Доступно только для пользователей

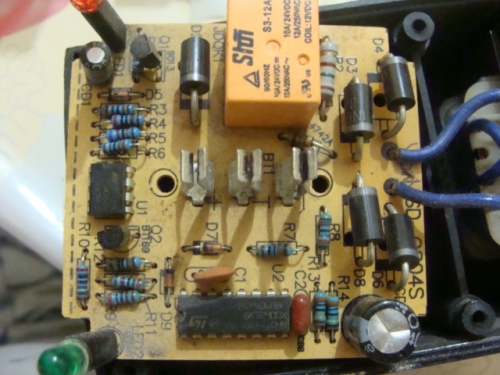

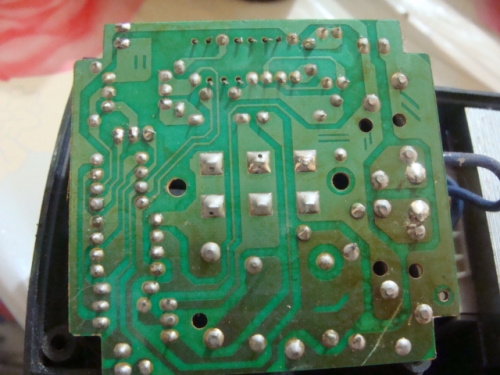

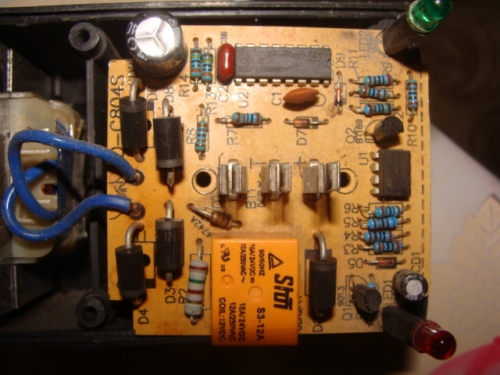

Плата sd-c804s

Доступно только для пользователей

Доступно только для пользователей

Доступно только для пользователей

Доступно только для пользователей

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 06.11.2019, 13:00 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6214
  • Репутация:49±
Anat78

Трансформатор стоит GS-1215
Характеристики:
Выходное напряжение - 15 вольт
Входное напряжение - 220 вольт
Ток - 1,5А

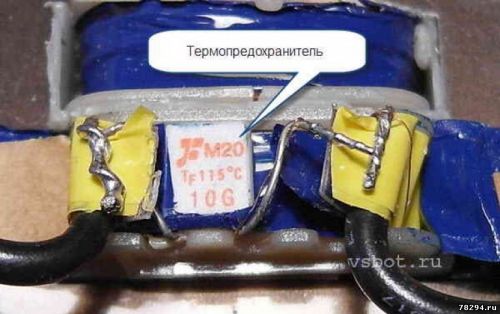

На самом деле трансформатор не сгорает, а срабатывает термореле в нем и нужно просто заменить термореле, цена 5 р
