Схема зарядного устройства шуруповерта Интерскол ДА-12ЭР-02 PT201XB
Зарядное

$IMAGE4$

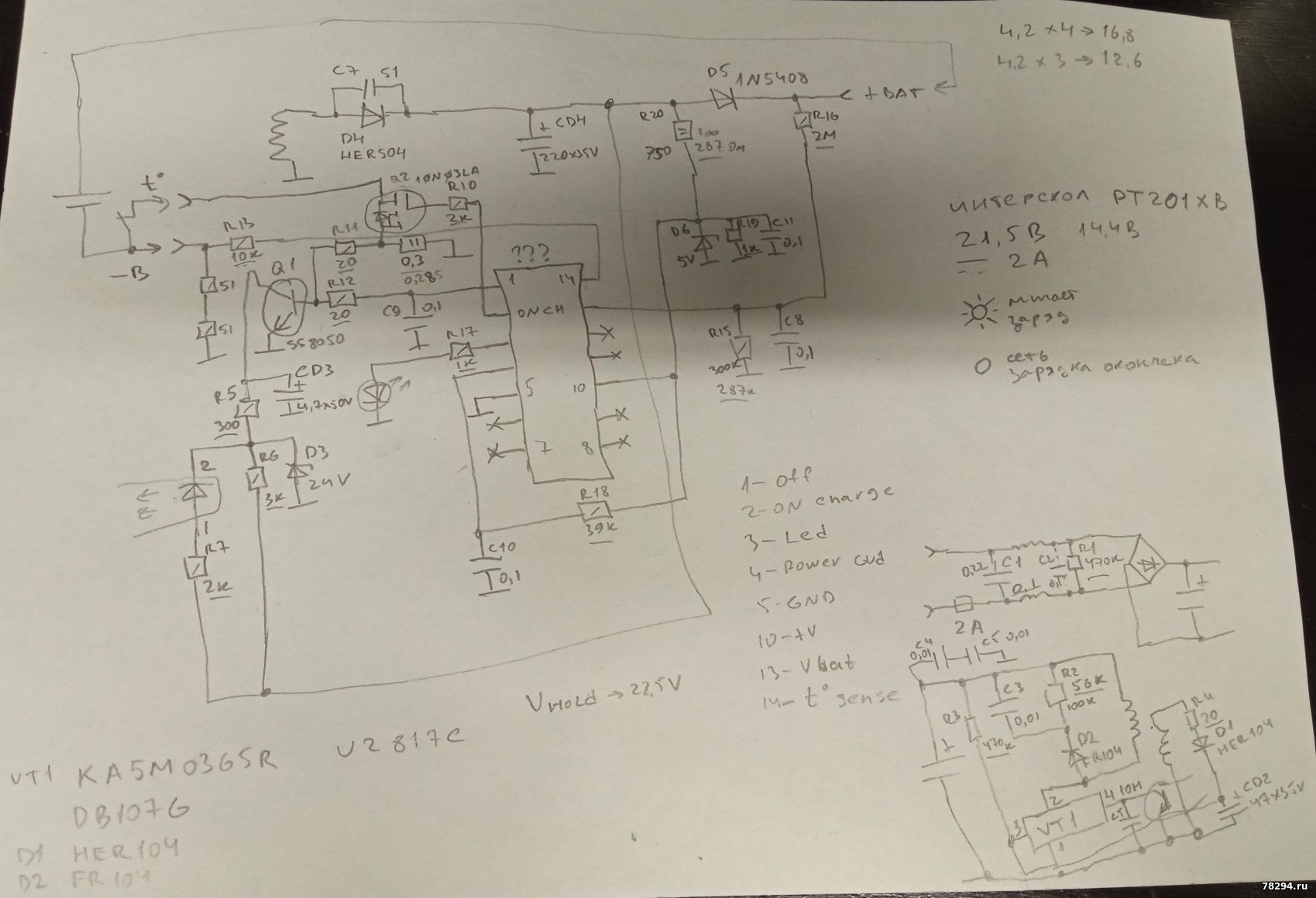

Схема зарядного устройства Шуруповерта Интерскол ДА-12ЭР-02:

Доступно только для пользователей

Трансформатор стоит GS-1215C
Характеристики:
Выходное напряжение - 15 вольт
Входное напряжение - 220 вольт
Ток - 1,8А
На самом деле трансформатор не сгорает, а срабатывает термореле в нем и нужно просто заменить термореле, цена 5 р
Нужно вскрыть изоляцию на первичной обмотке и заменить предохранитель

Плата зарядного:

Доступно только для пользователей

ШМ20110418
ШИМ 5M0365R
микросхема BJ8P64N-14P
Вертикально голубенький резистор 1 Ом
Вертикально серый 294 Ом
BJ8P64N-14P - это 8-Bit Microcontroller http://www.datasheetspdf.com/pdf/766171/ETC/BJ8P64N/1

предохранитель FU1 2A
диодный мост U1 DB107
оптрон U2 PC817
