Схема зарядное Интерскол ДА-18 ЭР 45.02.02.01.00 с кнопкой
Anat78 Дата: Воскресенье, 05.05.2019, 13:53 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:2081
  • Репутация:10±
Anat78

Устройство зарядное Интерскол ДА-18 ЭР 45.02.02.01.00 с кнопочкой





Ремонт по этой методике:



Больное место у этого ЗУ-кнопка включения заряда, перегрев транса с выходом из строя термопредохранителя в следствие заряда АКБ на солнце, батарее отопления и т.д. и.т.п. и.т.пр... и заряд нескольких АКБ подряд,
ну и разбитые контакты разъёма

Схема:

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 20.11.2019, 16:37 | Сообщение # 2

Администраторы

Anat78

Полковник

  • Сообщений:2081
  • Репутация:10±
Anat78

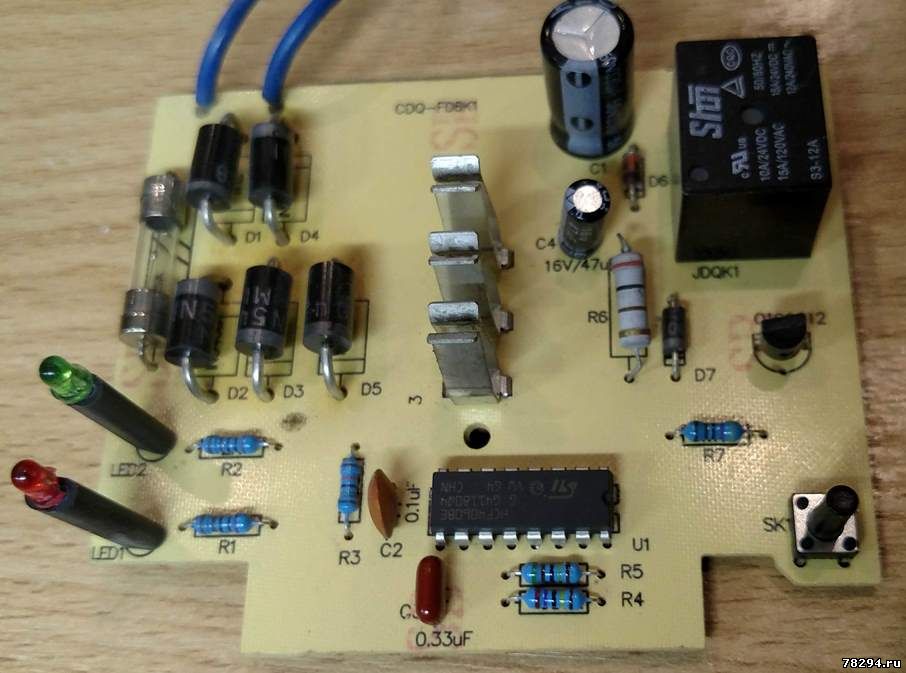

Зарядное более подробно:
Кнопка заменена на другую, потому что родная как всегда умерла















Трансформатор стоит GS-1815B
Выдает 21 вольт и 1,8А

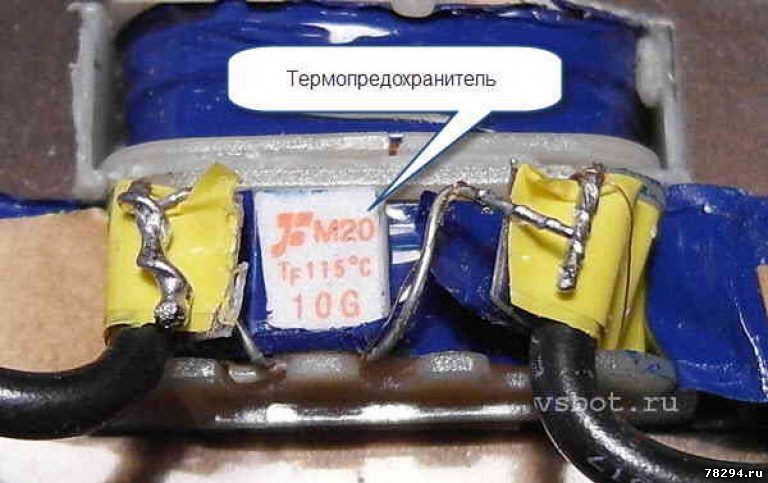

Если не выдает напряжение то значит сгорел термопредохранитель в нем
Нужно вскрыть изоляцию на первичной обмотке и заменить предохранитель





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 02.12.2019, 15:35 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений:2081
  • Репутация:10±
Anat78









$IMAGE5$
