Ремонт пылесоса Ghibli&Wirbel EXTRA 7 P схема
Anat78 Дата: Четверг, 17.07.2025, 10:25 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7595
  • Репутация:62±
Anat78

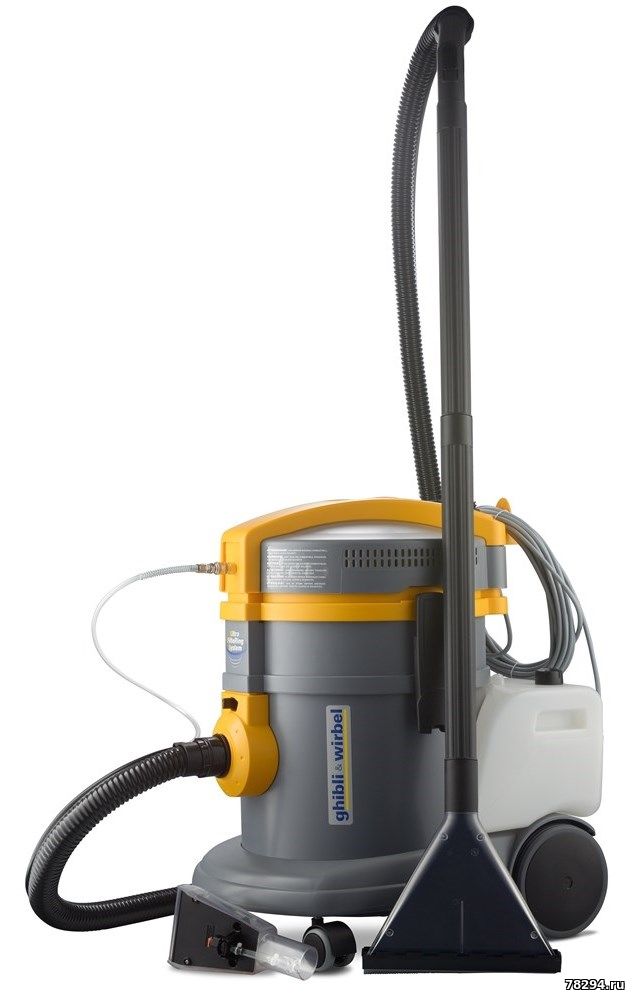

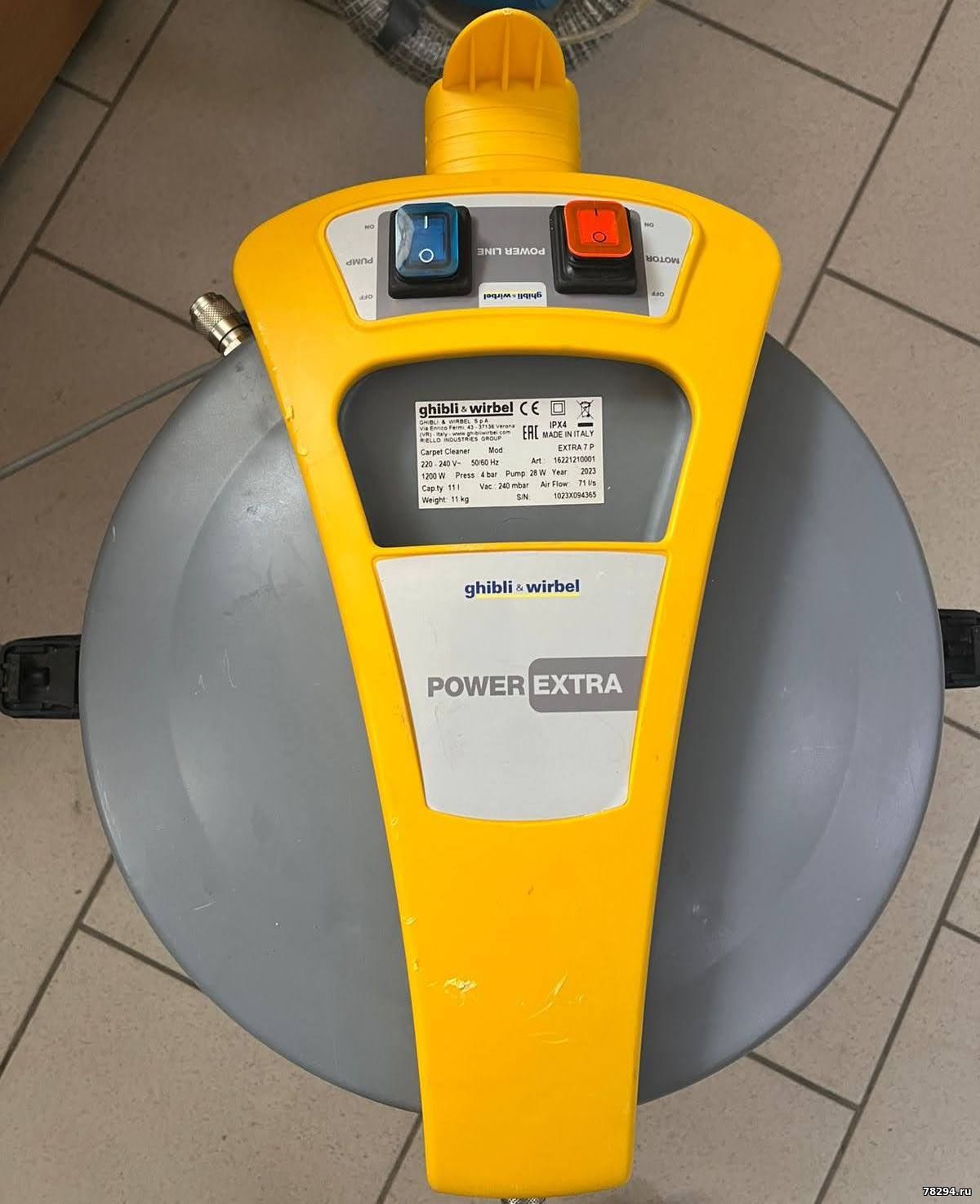

Ремонт пылесоса Ghibli&Wirbel EXTRA 7 P

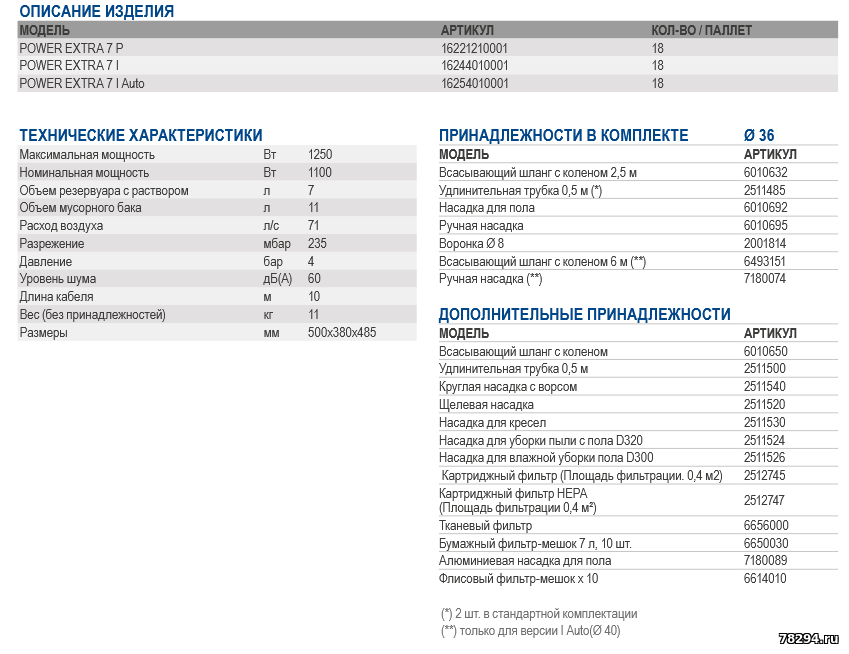

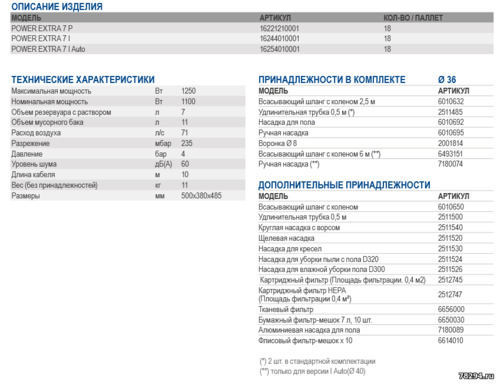

Характеристики:
Напряжение/Частота 220-240 V~ 50/60 Hz
Максимальная мощность Вт 1250
Номинальная мощность, Вт 1100
Объем резервуара с раствором, л 7
Объем мусорногобака, л 11
Расход воздуха, л/сек 71
Разрежение, мбар 235
Давление, бар 4
Уровень шума, дБ(А) 60
Длина кабеля, м 10
Вес (без принадлежностей), кг 11
Размеры, мм 500x380x485



Инструкция - https://ghiblirussia.com/a....560.pdf
https://mcgrp.ru/manual/ghibli/power-extra-7-p

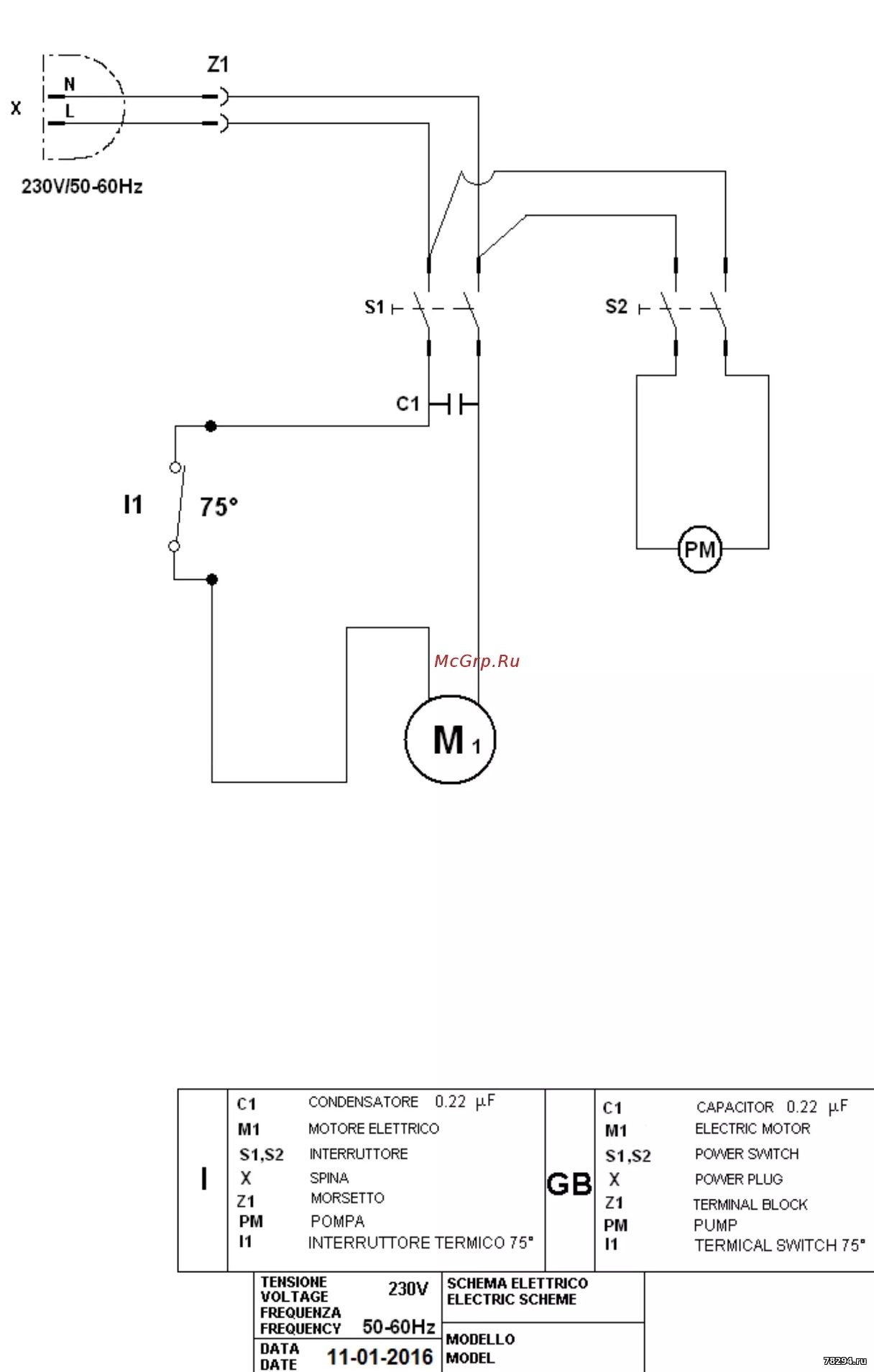

Схема:

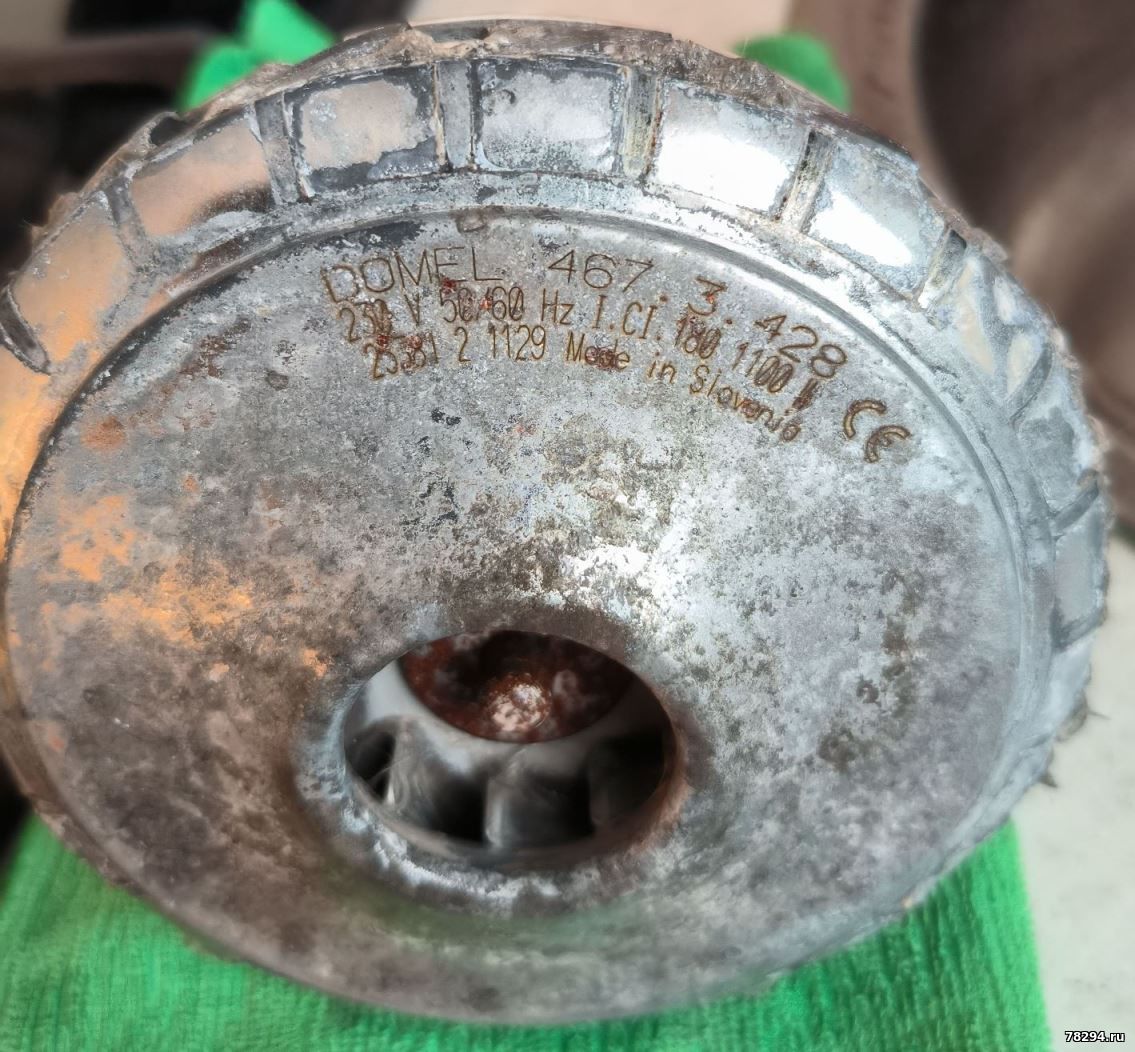

Использовали без фильтров вообще, сгорел двигатель статор почти сразу, замена на новый

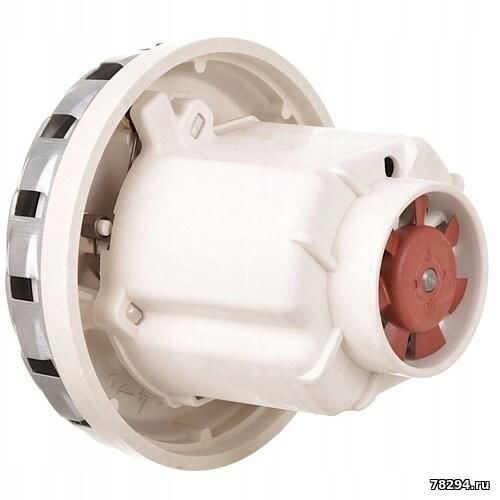

DOMEL 467.3.428
1100Вт

Установочные размеры:
Высота: 128.3 мм.
Диаметр вентилятора: 131 мм.
Высота вентилятора: 41.7 мм.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 17.07.2025, 10:26 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7595
  • Репутация:62±
Anat78



Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 17.07.2025, 10:47 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7595
  • Репутация:62±
Anat78

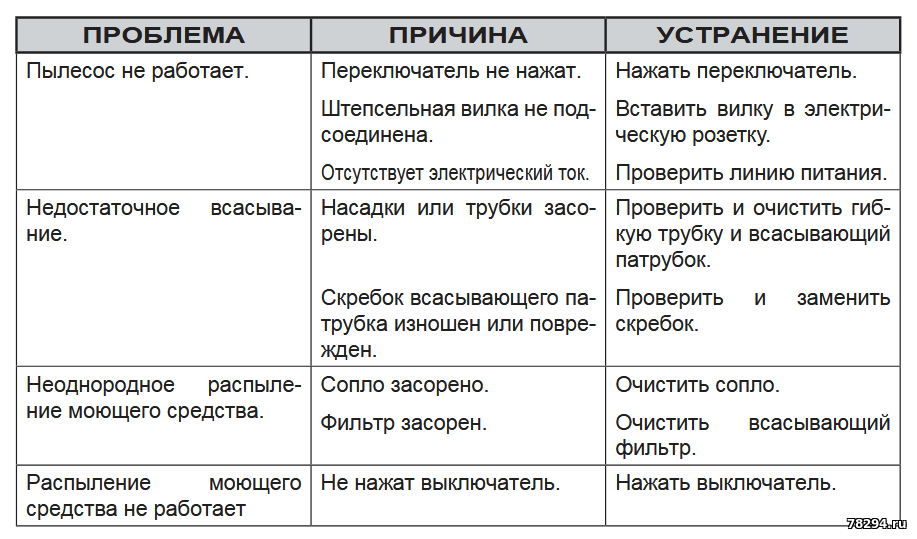

Таблица решения проблем:





Схема подключения шлангов - https://www.alga-market.ru/upload....651.pdf


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
