Аккумуляторы DEKO 18 и 20 вольт ремонт и разборки, тест
|
|
|
|
nolansea
|
Дата: Среда, 20.03.2024, 19:43 | Сообщение # 2
|
|
|
Добрый день! Подскажите пожалуйста по замене аккумулятора на шуруповерт с ударом DEKO GCD20DU3 (синего цвета).
Трудяге больше 5 лет, вот и сдох один аккумулятор - показывает что заряжен, а по факту не работает.
Второй аккумулятор еще пока живой, но очень быстро садится.
На корпусе аккумулятора сбоку написано 20V Max Lithum.

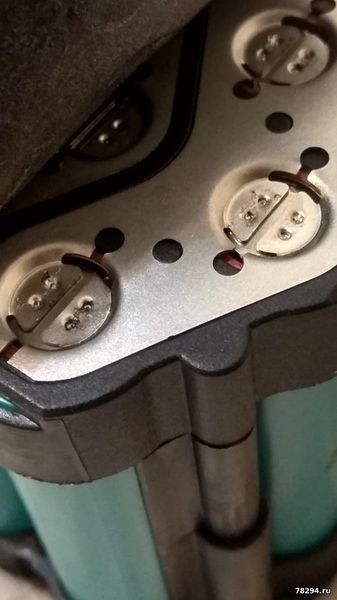

Внутри корпуса 5шт аккумуляторов YG INR18650E 1500mAh 3.7. У меня все точно так же как на этом видео с 4:39 https://youtu.be/4JH6qv8XNZo?t=279
Новый аккумулятор в сборе под такой старый шуруповерт нет существует, если верить продавцам на али https://www.vseinstrumenti.ru/product....1891335
И что тогда получается, значит единственный способ это заменить 5шт аккумуляторов модель 18650?
Только есть нюансы:
1. У модели 18650 есть много разных типов. Обязательно брать INR как на моей фото?
Вот ссылка на статью по типам 18650 https://neovolt.ru/blog/957_18650-imr-icr-inr-ifr-nca
2. У меня на фото 18650E, в продаже на озон, вб, всеинструменты, али, и т. д. таких не нашел.
Есть только 18650. В чем разница, и что мне подходит?
3. Аккумуляторы должны быть такой же емкости 1500mAh 3.7V как у меня? Или можно рассматривать большей емкости 2000 - 3500 mAh ?
Фотографии
Сообщение отредактировал nolansea - Среда, 20.03.2024, 19:50 |
|
|
|
|
|
Anat78
|
Дата: Среда, 20.03.2024, 21:06 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
Можете заменить на любые сильнотоковые емкостью 2-2,5ач
Аккумулятор DEKO для аккумуляторной дрели GCD20DU2 так же подходит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexfursaev
|
Дата: Пятница, 16.08.2024, 15:20 | Сообщение # 4
|
|
|

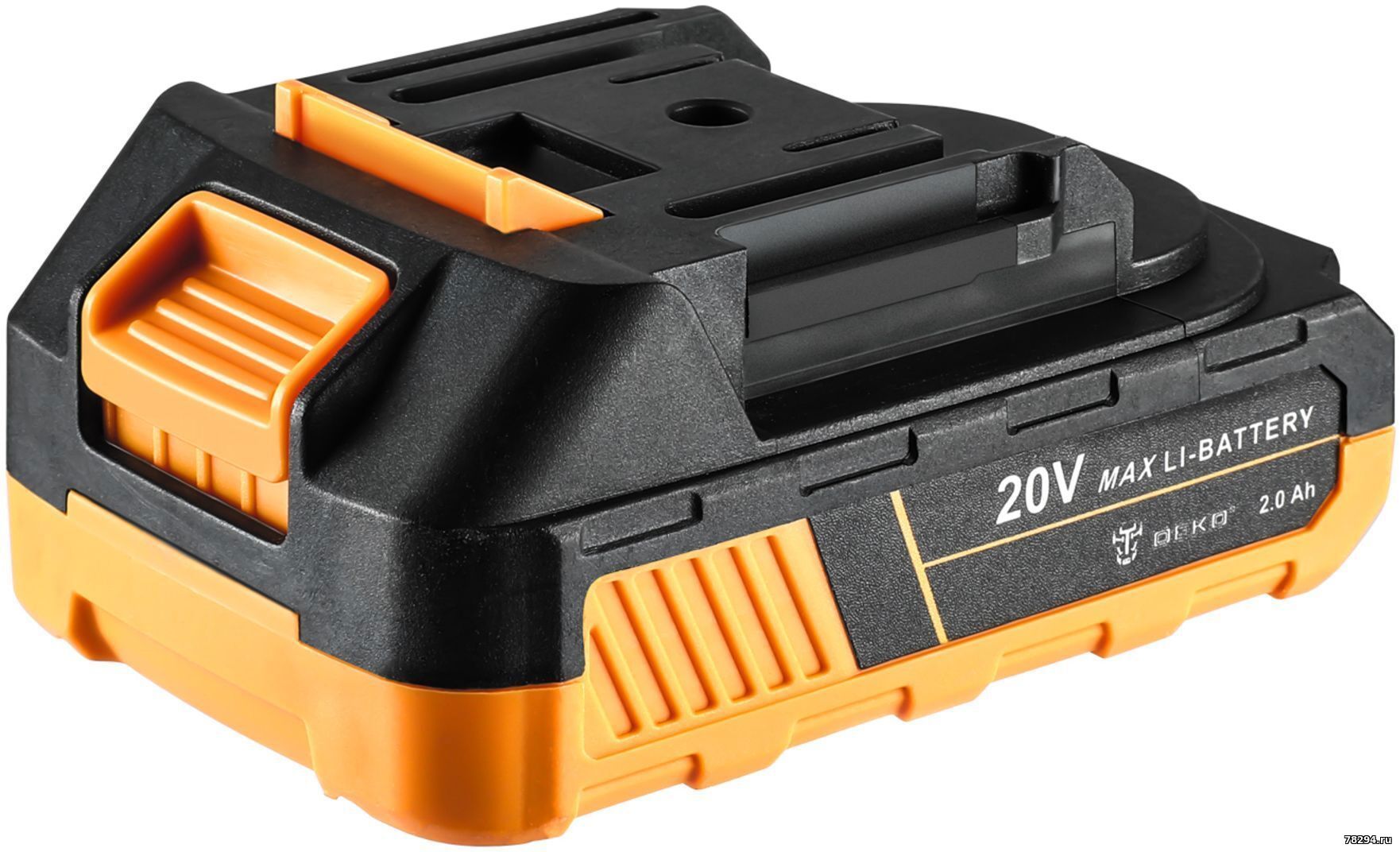

Добрый день! АКБ от шуруповерта DEKO DKCD20 (20В, 2 /ч) вдруг перестал работать (шуруповерт остановился во время работы). Поставил на зарядку
– не помогло. Вскрыл крышку, думал полетел один из аккумуляторов сборки. При замере напряжения на четырех аккумуляторах (18650) напряжение более 4 вольт, на
одном (средний) – даже более 8 вольт, а на выходе сборки АКБ – ноль вольт. Думаю, проблема в плате, что посоветуете?
Сообщение отредактировал alexfursaev - Пятница, 16.08.2024, 15:26 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 16.08.2024, 15:35 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
Элемент на котором 8 вольт - дохлый, заменить
но лучше заменить все сразу на нормальные
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 18.08.2024, 17:33 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|

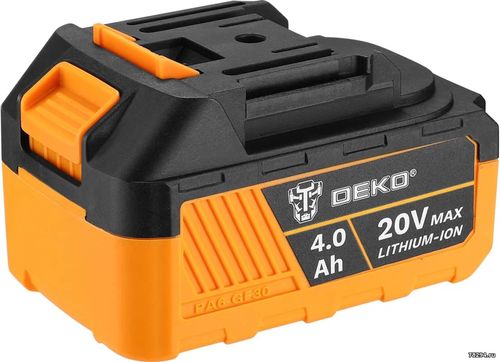

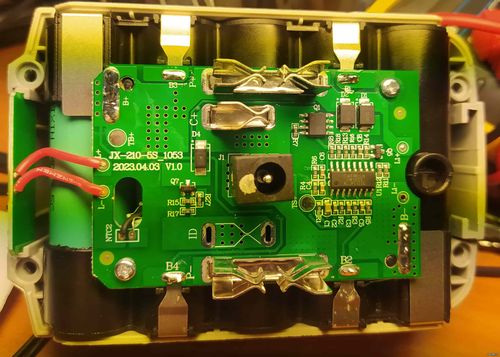

АКБ Деко 4 Ач , попала вода, замена платы на новую просто:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 02.09.2024, 15:17 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
да замкните на пиле третий контакт на +
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azapavel
|
Дата: Понедельник, 02.09.2024, 15:24 | Сообщение # 9
|
|
|
Спасибо, в выходные буду на даче-попробую.
На сером аккумуляторе встроеной балансировки нет? Уж больно скудно по деталькам...
Сообщение отредактировал azapavel - Понедельник, 02.09.2024, 15:49 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 02.09.2024, 19:38 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
на обеих нет балансировки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azapavel
|
Дата: Суббота, 07.09.2024, 11:19 | Сообщение # 11
|
|
|
Цитата Anat78 (  ) да замкните на пиле третий контакт на + |
|
|
|
|
|
azapavel
|
Дата: Суббота, 07.09.2024, 13:27 | Сообщение # 12
|
|
|
Там сложно ошибиться
Сообщение отредактировал azapavel - Суббота, 07.09.2024, 13:41 |
|
|
|
|
|
azapavel
|
Дата: Вторник, 10.09.2024, 14:12 | Сообщение # 13
|
|
|
Причем никакого особого коварства со стороны производителя, вроде, нет. Вот такие супер "Макиты" на пиле тоже работают без проблем:
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.09.2024, 15:15 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
проверьте пожалуйста напряжение а потом сопротивление между этим третим контактом и плюсом у акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azapavel
|
Дата: Вторник, 10.09.2024, 16:11 | Сообщение # 15
|
|
|
померял:
"желтый" R=0; U=0
"серый" R= 95 кОм; U= 0,4 В
"48V" R= бесконечность; U=12,9 В
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.09.2024, 20:24 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
получается не перемычка а диод стоит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Hipapatam
|
Дата: Вторник, 24.09.2024, 15:18 | Сообщение # 17
|
|
|

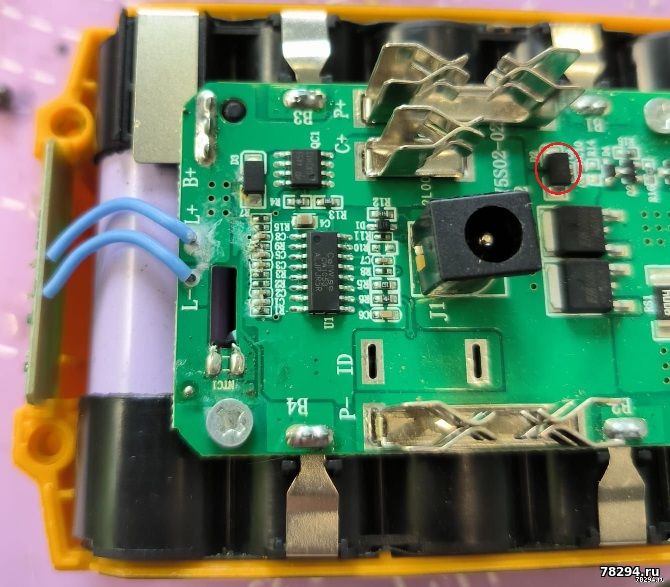

Нет возможности посмотреть маркировку диода (обвел на фото)? Сгорел бедолага.
Сообщение отредактировал Hipapatam - Вторник, 24.09.2024, 15:19 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.09.2024, 00:12 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
Любой диод шотки на 5а
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
azapavel
|
Дата: Понедельник, 24.02.2025, 09:30 | Сообщение # 20
|
|
|
Цитата azapavel ( ) Добрый день!В наличии два аккумуляторных инструмента Deko: мини цепная пила серая BL серия и сабельная оранжевая пила. Аккумуляторы на обоих 20В; 4 Ач.
На оранжевой пиле работают оба аккума, на серой только родные. можно ли внести модификацию в оранжевый аккум, чтобы он подходил и к серой пиле?
Похоже, к третьему контакту взаимозаменимость аккумуляторов отношение не имеет. Просто оранжевый на безщеточном
инструменте уходит в защиту (по току?) . Хочу попробовать изменить ( уменьшить) номинал токовых шунтов на BMS плате.

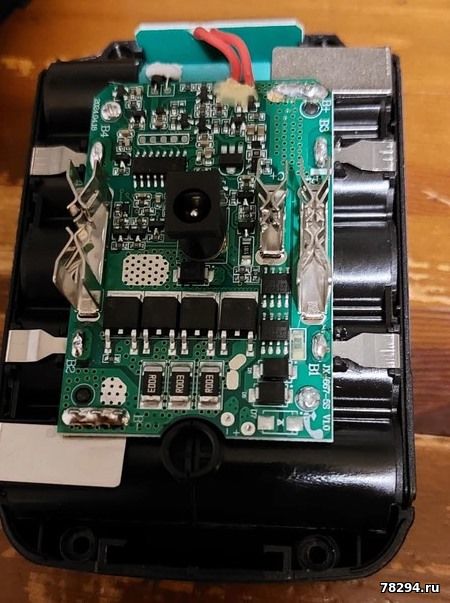

На фотке в первом посте шунт 0.004 Ом , на моем 2 шунта в параллели 0,006 и 0.007, суммарно 0,003 Ом.
Вопрос, какой номинал шунта попробовать установить для эксперимента? Есть резисторы на 0,001 Ом
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 24.02.2025, 09:43 | Сообщение # 21
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
Для эксперимента на время можно просто замкнуть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azapavel
|
Дата: Понедельник, 24.02.2025, 18:24 | Сообщение # 22
|
|
|
В общем имеем частичный успех)
Сделал перемычку- пила запустилась, бодро вжикнул пару раз, чувствую паленым потянуло,из аккумулятора.
Выбило диод D4 ( M7 он же 1N4007 ). Он на 1А расчитан.
Вот теперь думаю, то ли продолжить дальше, поставить диод на 3А, и посмотреть что дальше выбъет), то ли уже завязывать,
видимо, плата не расчитана чтоб по ней такие токи гулями
Сообщение отредактировал azapavel - Понедельник, 24.02.2025, 18:25 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 24.02.2025, 18:33 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
Да плата не рассчитана эта на большие токи, тут кучи деталей не хватает
D4 здесь стоит как защита на третий контакт, по третьему контакту что то много жрет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shvl001
|
Дата: Воскресенье, 16.03.2025, 18:13 | Сообщение # 24
|
|
|
Добрый день!
Внезапно отказался работать Аккумулятор Deko BL1820B 20 В.
Не показывает в том числе уровень заряда, т.е. совсем.

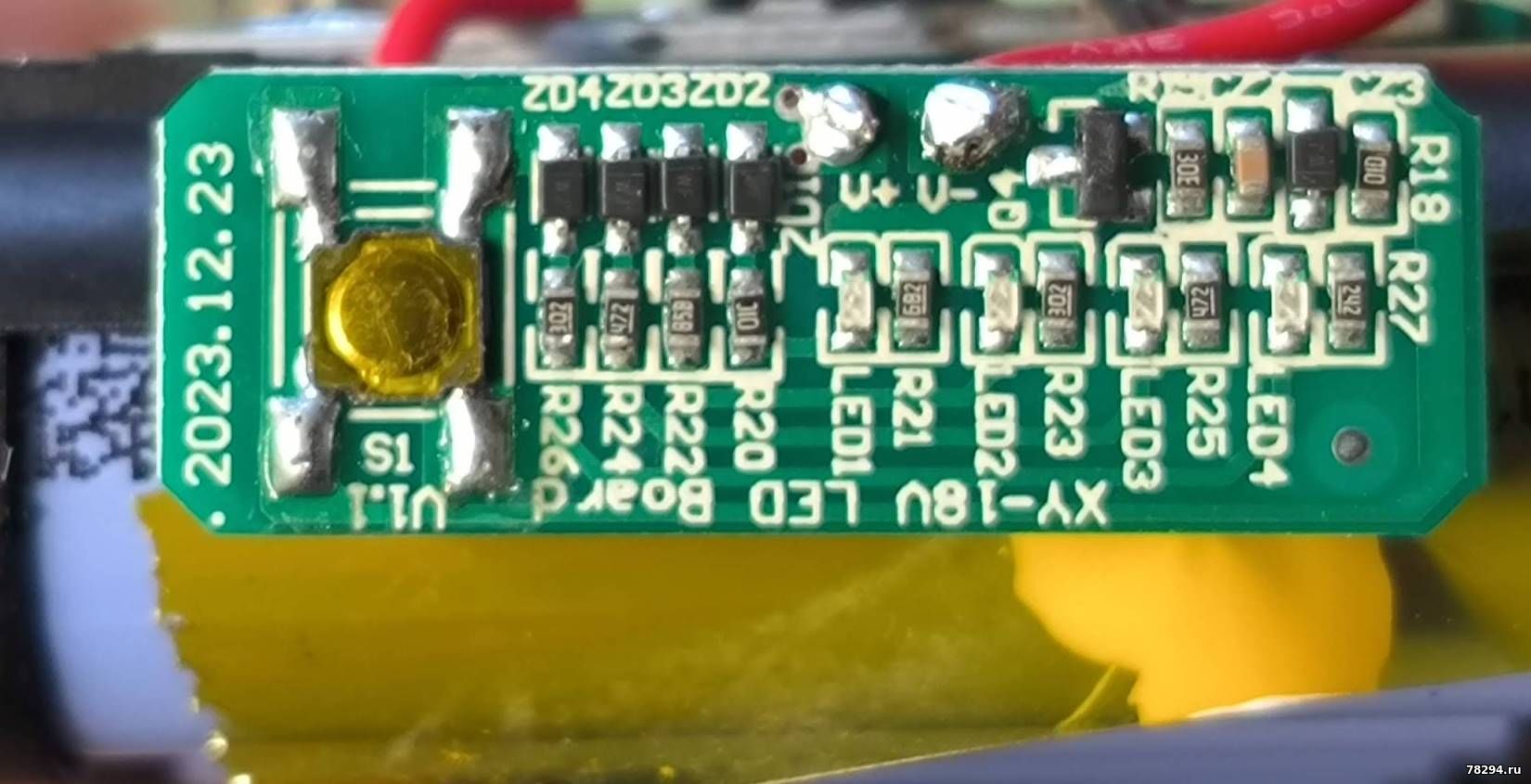

На входе платы индикации 17.2В.
Выходы сборок (или вход платы контроллера) дают 17.2В.
Вход диода шотки 17.2В. Выход 16.8В.
На ногах ключа по 0В.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 16.03.2025, 20:06 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7348
- Репутация:60±
|
просто замените индикатор уровня заряда на новый - https://alii.pub/75yuak?erid=2SDnje9tVoJ
