Зарядное устройство Flex FX0411 переделка на 220в
|
|
|
Anat78
|
Дата: Суббота, 28.12.2024, 05:45 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|

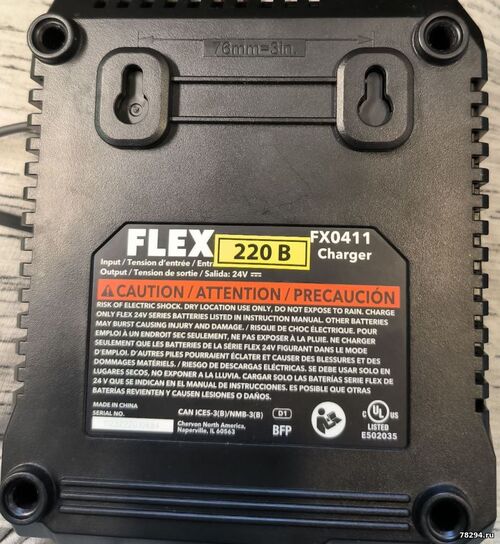

Зарядное устройство Flex FX0411 переделка на 220в

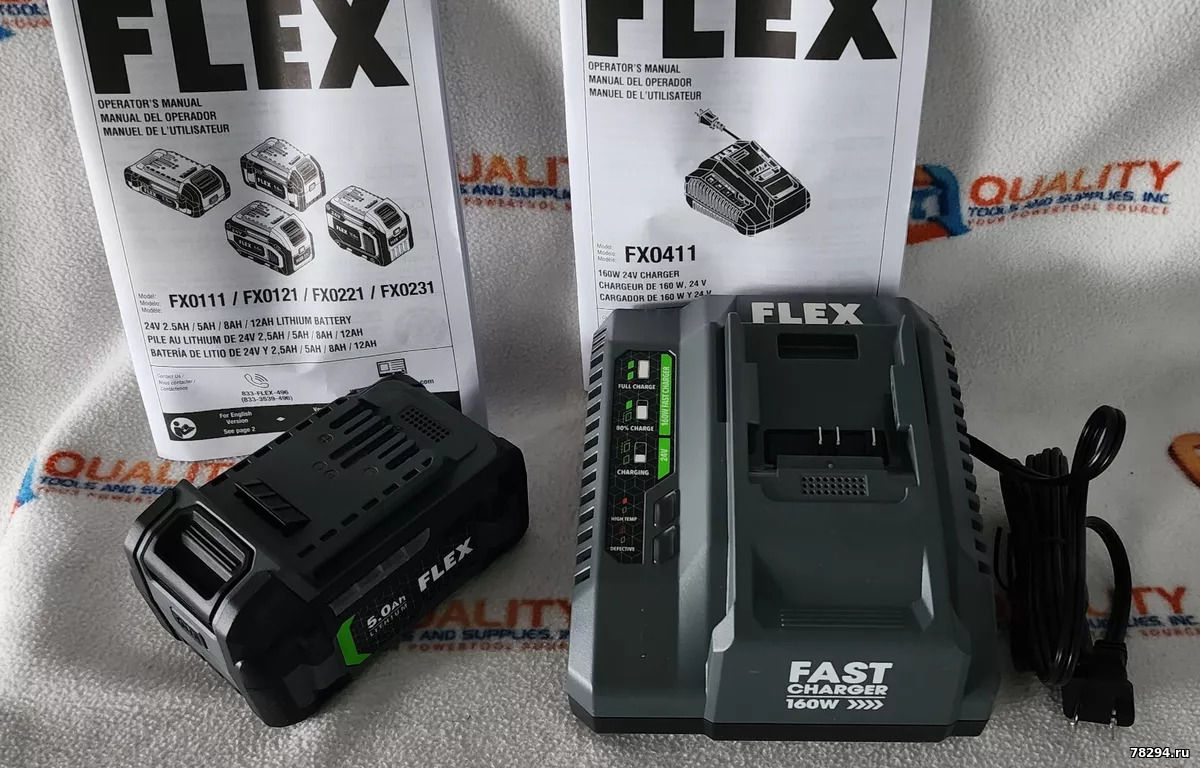

FLEX FX0411 Зарядное устройство 160 Вт 24 В
Характеристики
Литий-ионная батарея 5,0 А·ч:
Тип питания батареи: литиевая
Емкость батареи: 5,0 А·ч
Энергия батареи: 120 Вт·ч
Вес батареи: 2,1 фунта • 1 кг
Быстрое зарядное устройство 160 Вт:
Входное напряжение (В) и частота: 120 В, 60 Гц
Входная мощность: 160 Вт
Выходное напряжение: 24 В
Ток зарядки: 5 А
Вес зарядного устройства: 1,8 фунта • 0,8 кг
Инструкция - https://www.flexpowertools.com/media....ual.pdf
Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 28.12.2024, 05:45 | Сообщение # 2
|
Пользователи
Masterok
Рядовой
- Сообщений:72
- Репутация:1±
|

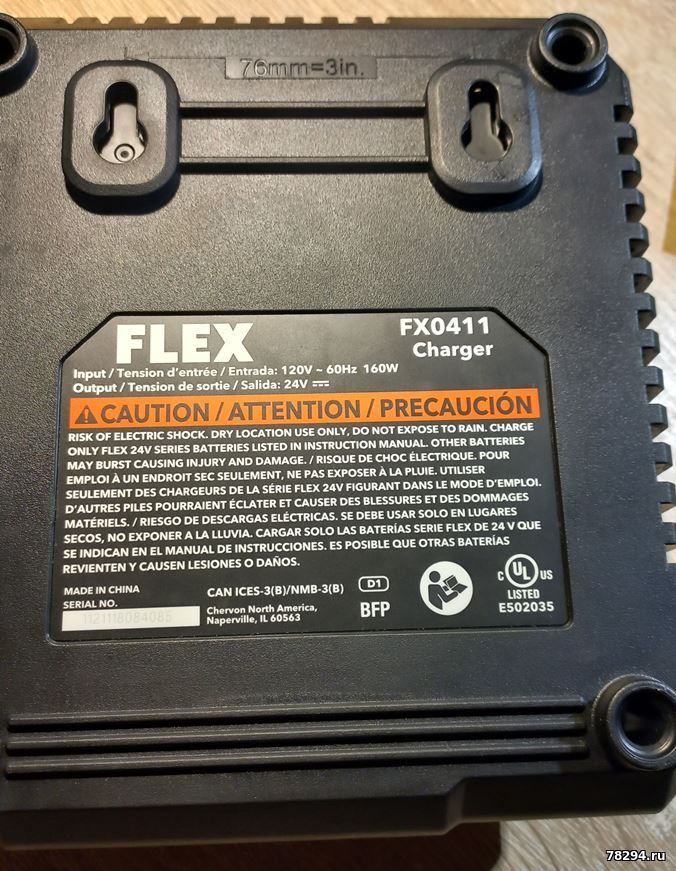

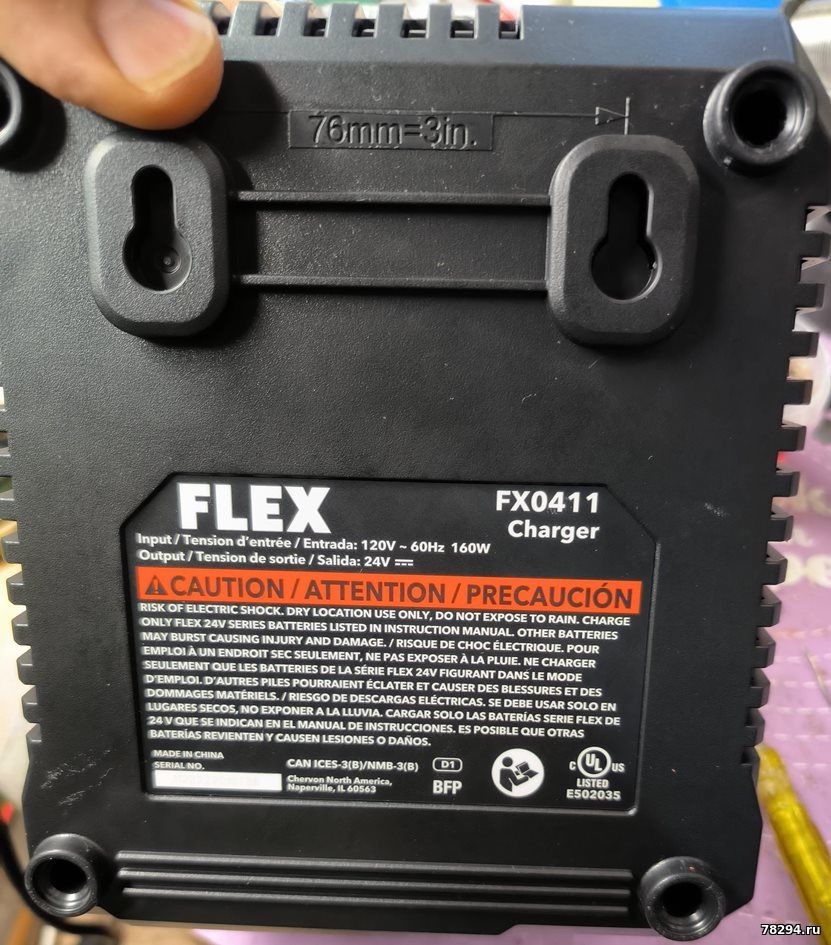

Нашелся вот такой зарядник из штатов Flex FX0411
160W с быстрой зарядкой на 24 вольта.
Сайт производителя
https://www.flexpowertools.com/lithium-ion-starter-kit-fx0411-1c/
160W Fast Charger:
Input Voltage (V) & Frequency: 120V, 60Hz
Input Power: 160W
Output Voltage: 24V
Charging Current: 5A
Charger Weight: 1.8 lbs • 0.8 kg
Собственно доработка, в теории, должна проводится по аналогии с девольтом.
Замена варистора, конденсатора, термистора и транзистора. Кто сталкивался с ними, етого достаточно или есть нюансы?
Сообщение отредактировал Masterok - Пятница, 30.06.2023, 23:33 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.12.2024, 05:45 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|
Как вариант всегда есть адаптер на 220-110 в на 250ватт http://www.78294.ru/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 28.12.2024, 05:45 | Сообщение # 4
|
Пользователи
Masterok
Рядовой
- Сообщений:72
- Репутация:1±
|

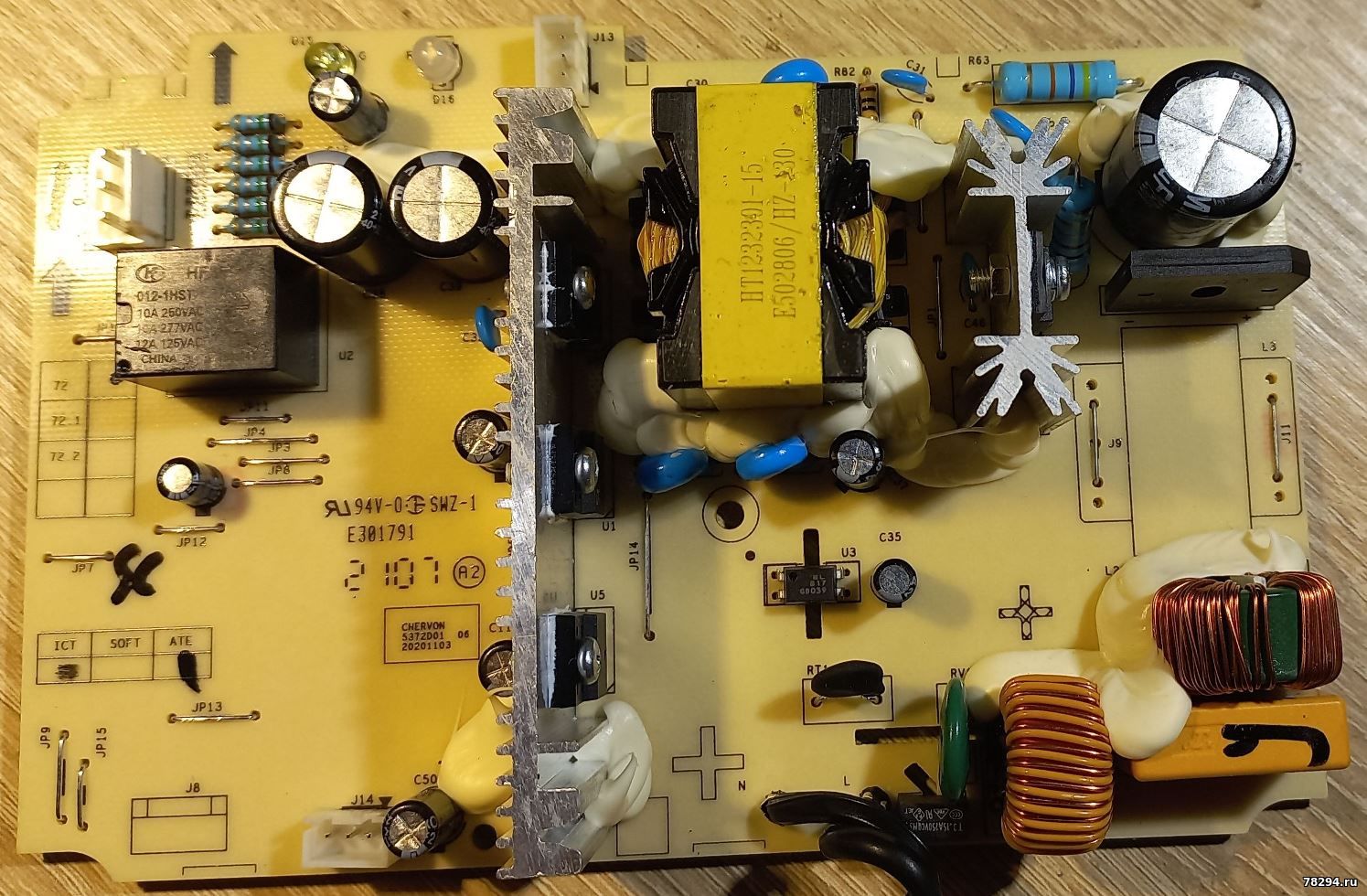

Трансформатор HT1232301-15 E502806/HZ-130
Шимка 28600D - Квазирезонансный обратноходовый преобразователь
 Добавлено (03.07.2023, 22:11)
---------------------------------------------

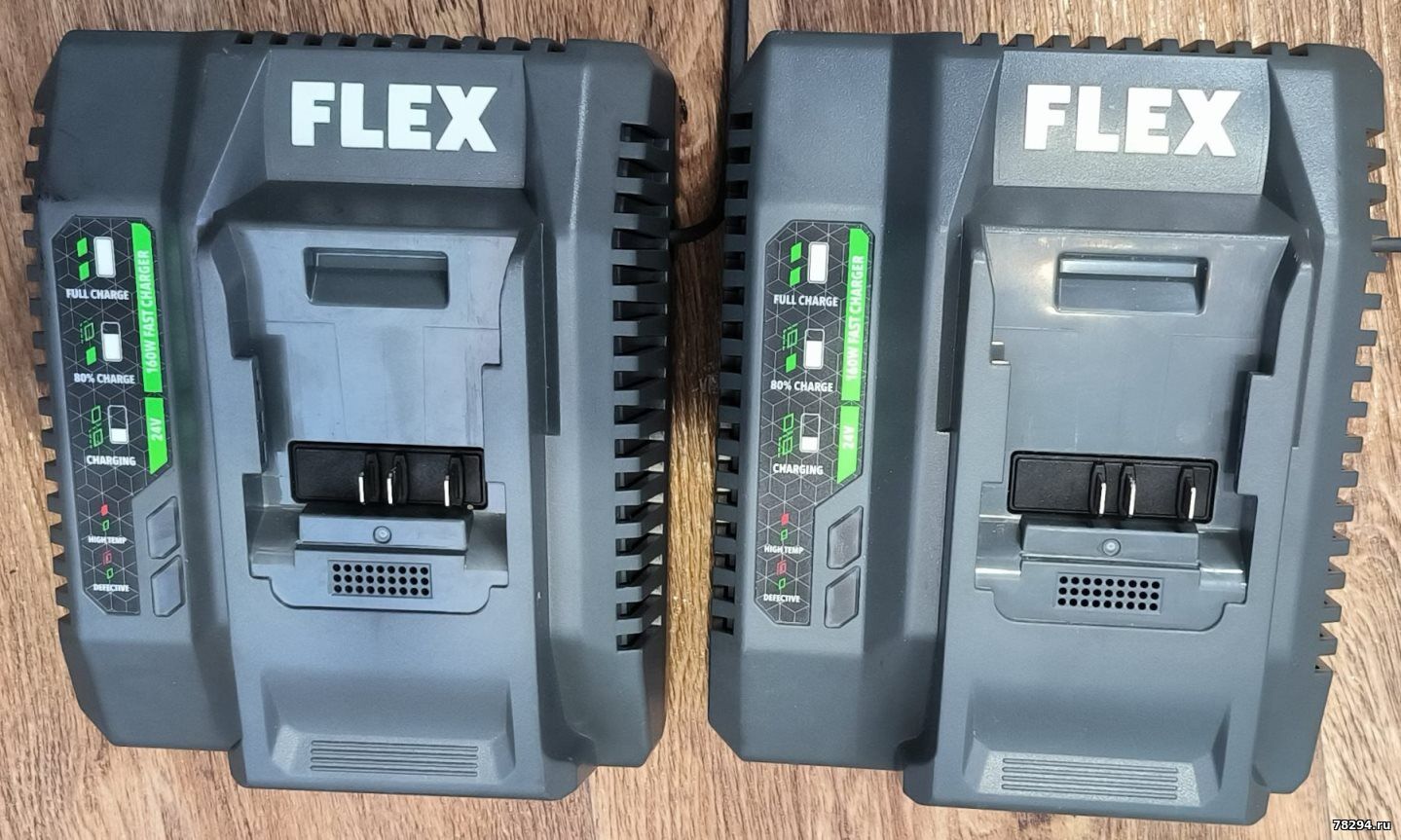

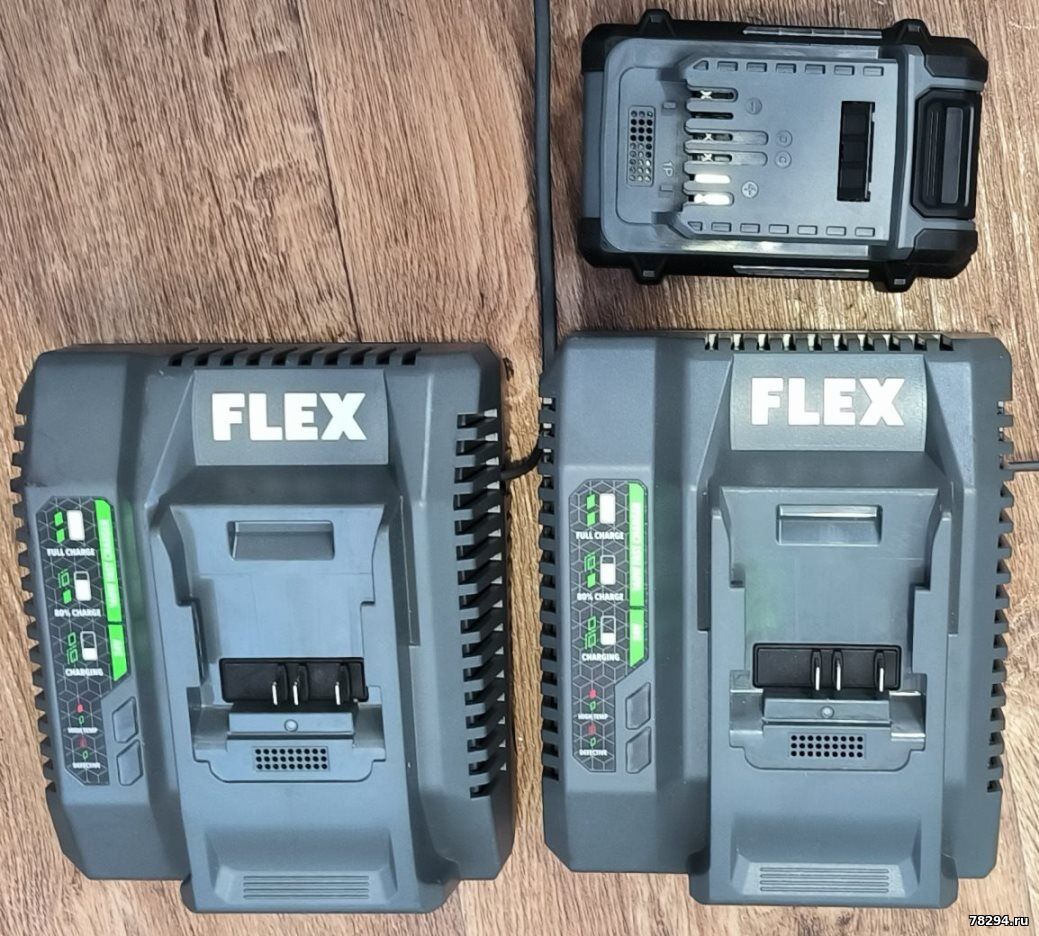

Заменил всетаки я транзистор, варистор, конденсатор и два резистора по питанию шимки. Включил, включилось. Акб заряжает, вентилятрами шуршит. На выхлопе воздух не очень горячий.
|
|
|
|
|
|
doctore
|
Дата: Суббота, 28.12.2024, 05:46 | Сообщение # 5
|
|
|
Пришёл такой зарядник в комплекте с болгаркой, хочу переработать на 220В. Насколько я понимаю, надо поменять варистор(10-431k), конденсатор(100/220uf 450v), транзистор(есть stf18nm80 и 2sk2611). Какие резисторы менять и какой номинал ставить незнаю, если подскажите буду признателен.
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 28.12.2024, 05:46 | Сообщение # 6
|
Пользователи
Masterok
Рядовой
- Сообщений:72
- Репутация:1±
|
Там же кусочек даташита приложен. Два резистора по питанию. Rsu и Rvdd увеличить вдвое. Все на свой страх и риск.
|
|
|
|
|
|
|
gv853gv
|
Дата: Суббота, 28.12.2024, 05:46 | Сообщение # 8
|
Пользователи
gv853gv
Рядовой
- Сообщений:74
- Репутация:4±
|

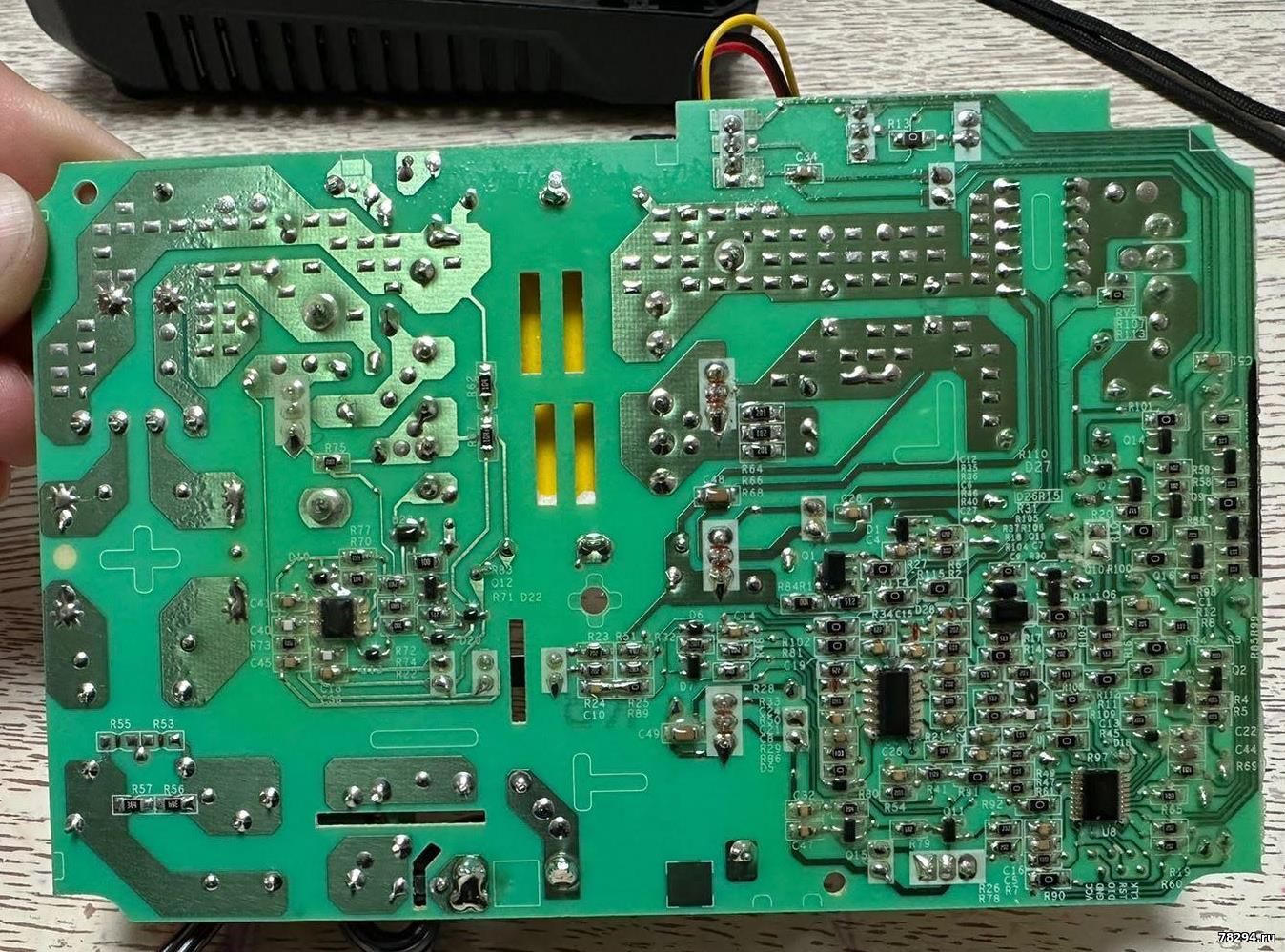

плата хорошо залита лаком
дорожки нежные как и у Bosch
при замене транзистора это следует учитывать
возможности перекоммутации трансформатора нет
Сообщение отредактировал gv853gv - Четверг, 14.03.2024, 19:19 |
|
|
|
|
|
16562
|
Дата: Суббота, 28.12.2024, 05:46 | Сообщение # 9
|
|
|

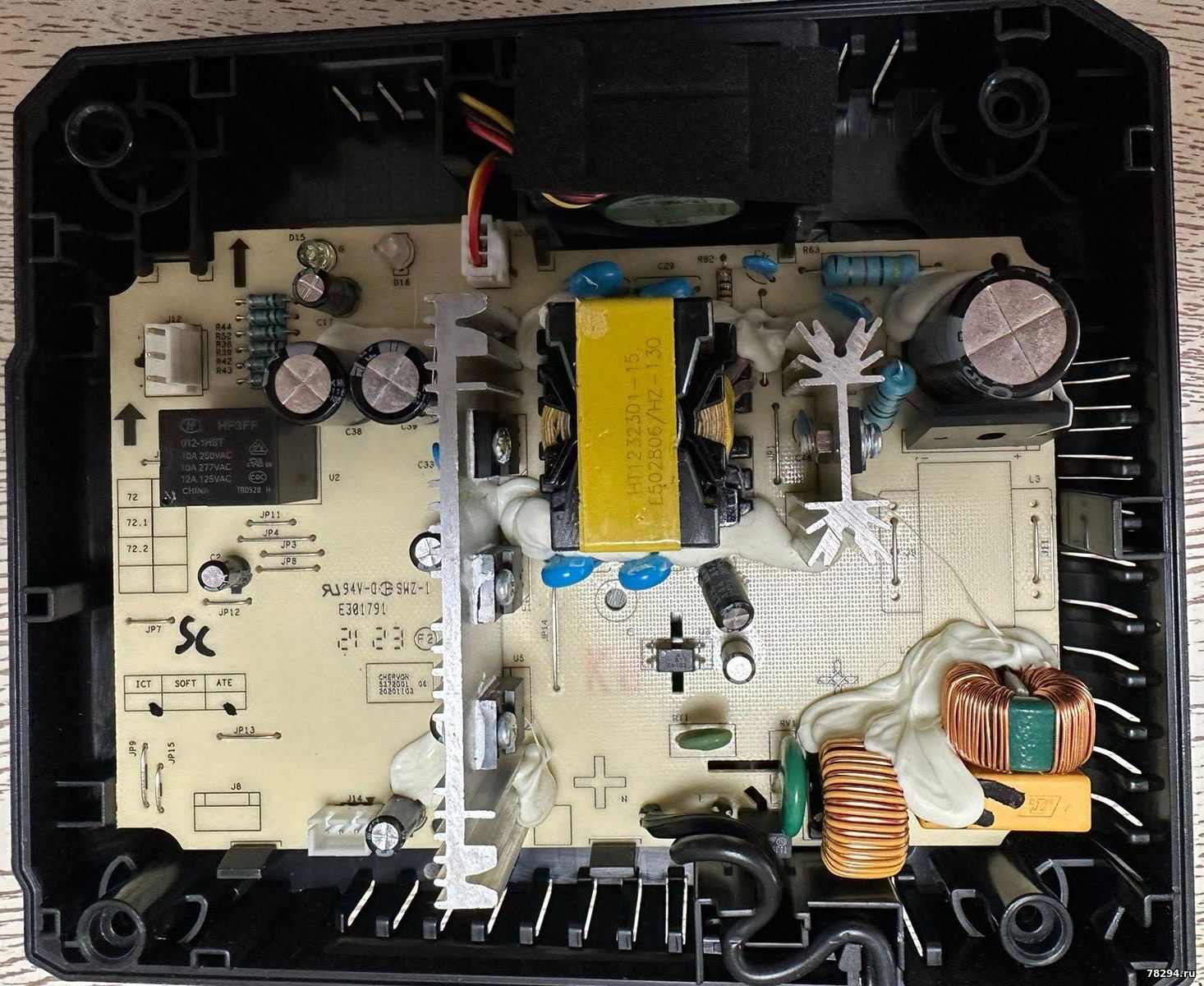

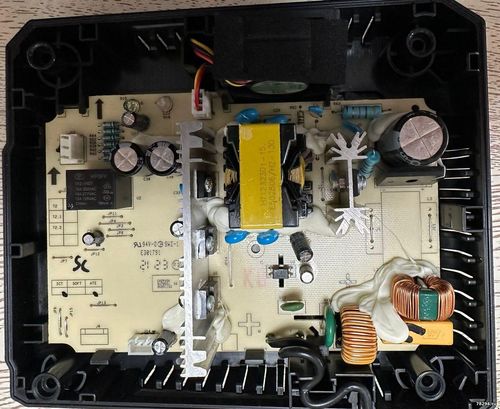

Всем привет. Есть зарядка Flex FX0411. По всей видимости новая ревизия платы.
2107
Хотел попросить совета по переделке ее в 220 вольт со 110.
|
|
|
|
|
|
16562
|
Дата: Суббота, 28.12.2024, 05:46 | Сообщение # 10
|
|
|
Всем привет. Есть зарядка Flex FX0411. По всей видимости новая ревизия платы.
2107
Хотел попросить совета по переделке ее в 220 вольт со 110.
Сообщение отредактировал 16562 - Суббота, 28.12.2024, 03:58 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.12.2024, 05:47 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|
Да заносите сделаю вам зарядное на 220 вольт!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
16562
|
Дата: Суббота, 28.12.2024, 21:29 | Сообщение # 12
|
|
|
Цитата Anat78 (  ) Да заносите сделаю вам зарядное на 220 вольт!
Так вы же денег попросите.
Ну, а если серьёзно, то в текущих реалиях просто нет такой возможности.
Если дадите дельный совет по переделке, буду вам признателен.
Курил форумы, смотрел ютубы,
Кто-то говорит, что зарядки после 18 года вообще только перемоткой трансформатора лечатся.
Один товарищ посоветовал:
1. Заменить входной кондюк с 250В на 400В
2. Добавить варистор вольт на 300, 1 Дж на вход .
3. Вдвое увеличить номиналы питающих сопротивлений на горячей части платы после шумового фильра.
В любом случае - спасибо
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.12.2024, 22:53 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|
Давно, Александр, все работают за деньги, а не за идею и спасибо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
16562
|
Дата: Воскресенье, 29.12.2024, 01:10 | Сообщение # 14
|
|
|
Любое зарядное устройство за 7$ переделывается на 220В .
Выкидываются вообще все потроха
на алике покупается DIYшный БП на 24В 5А за 5 баксов и за 1 доллар умная плата заряда на XL4015 модульке.
Еще за доллар светодиодики радиатор и прочая рассыпуха.
На выходе имеем стодвадцативаттное ЗУ .
Поскольку балансировочная плата в 99% находится в самой батарее, то достаточно просто на нее подать CC CV
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 29.12.2024, 09:38 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:7171
- Репутация:59±
|
Да хороший способ за 7 баксов убить акб
Балансировочной платы тут нет, как и в 99% других акб для инструментов
