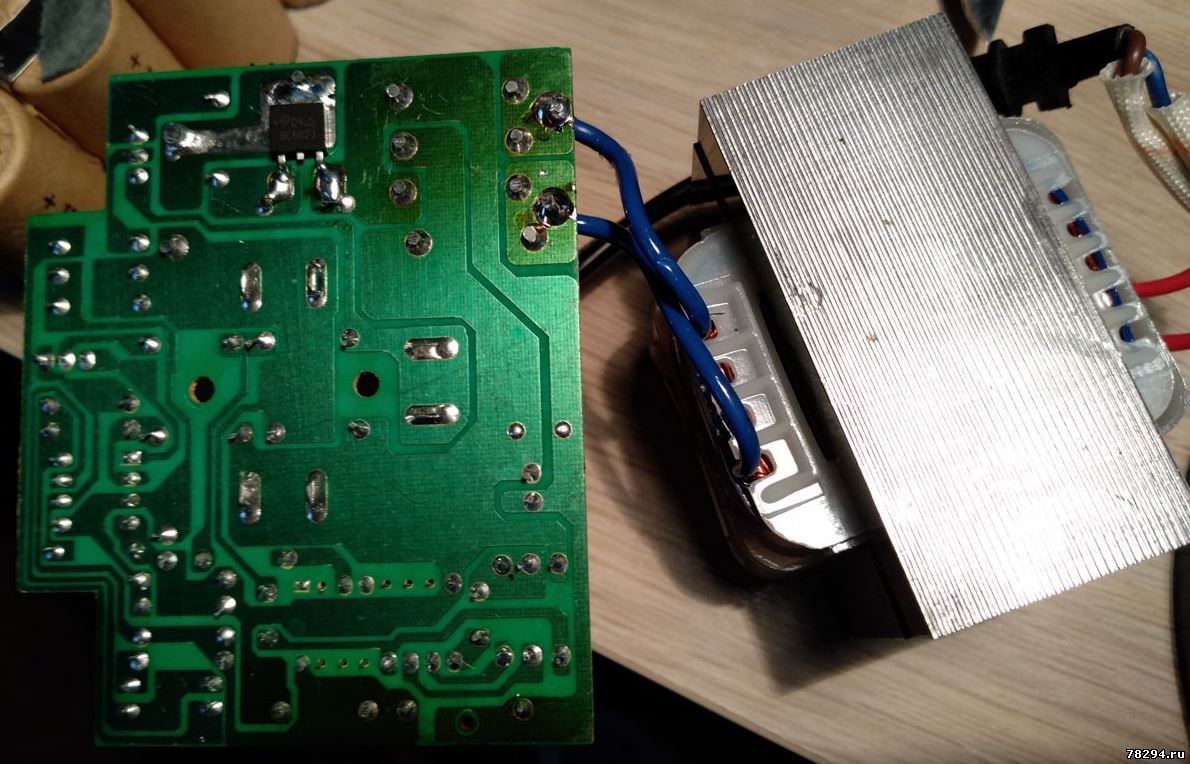

Зарядное устройство Sparky br 15е-сн схема

Служит для зарядки батарей Sparky 14,4 вольт током 2А

После переделки батарей на литий им можно заряжать и литиевые батареи без переделок, отключается само при заряде батареи

Силовой транзистор в зарядном: полевой транзистор UTD405 - P-MOS



















Прикрепления: 9661834.jpg(177.9 Kb) · 2916537.jpg(326.4 Kb) · 5175645.jpg(292.0 Kb) · 7386775.jpg(218.6 Kb) · 2736945.jpg(231.8 Kb) · 6325515.jpg(267.3 Kb) · 0512963.jpg(85.2 Kb) · 3022006.jpg(83.7 Kb) · 5598374.jpg(850.0 Kb) · 0235207.jpg(79.4 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Суббота, 30.12.2017, 18:54 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 710
  • Репутация: 4
Anat78

Переделал батареи с кадмия на литий 2,5 ач получилась каждая батарея. Зарядное переделывать не надо, индикация показывает окончание заряда и отключается
Время заряда увеличилось, так как емкость батареи стало больше и составляет теперь  1 час и 15 минут

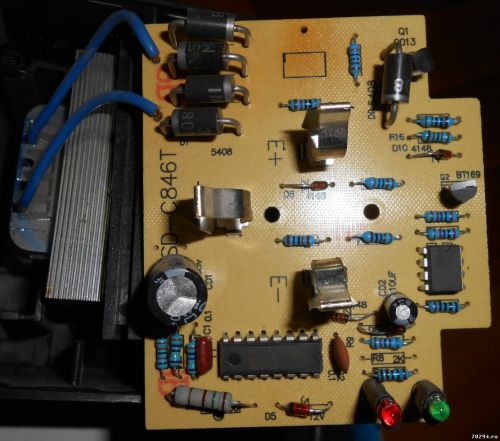

схема платы:







Схема такая получается. Обозначения на схеме не соответствуют обозначениям на плате.
DA1 - LM358
DD1 - HCF4060B
VD2 - стабилитрон на 12 В
VD5 - стабилитрон на 3 В
VD7 - BT169
VT1 - 2SJ327
VT2 - SS9013

Схема подробно: https://yadi.sk/d/OYlmmsODm62FsQ
