Аккумулятор GREENWORKS 24В ремонт
|
|
|
|
nosferatutmb
|
Дата: Пятница, 21.04.2023, 19:48 | Сообщение # 2
|
|
|
Дополню. В Акб 21 года выпуска, стоят банки EVE INR18650/20p
|
|
|
|
|
|
ecojob
|
Дата: Воскресенье, 02.07.2023, 08:47 | Сообщение # 3
|
|
|
Доброго времени суток.
Подскажите, контакт левее плюсового- это контакт для зарядки?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 02.07.2023, 09:14 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
С - используется для зарядки акб

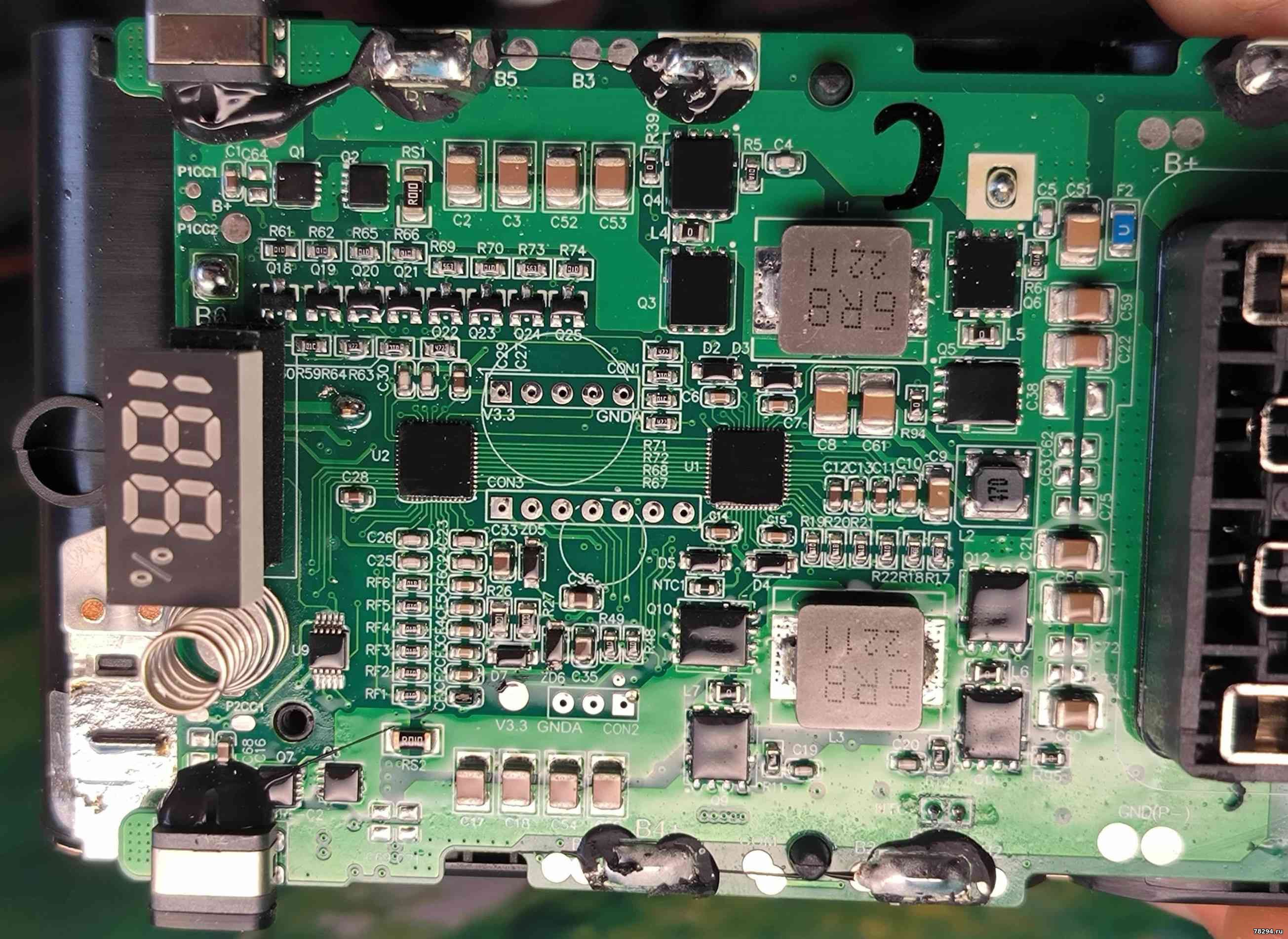

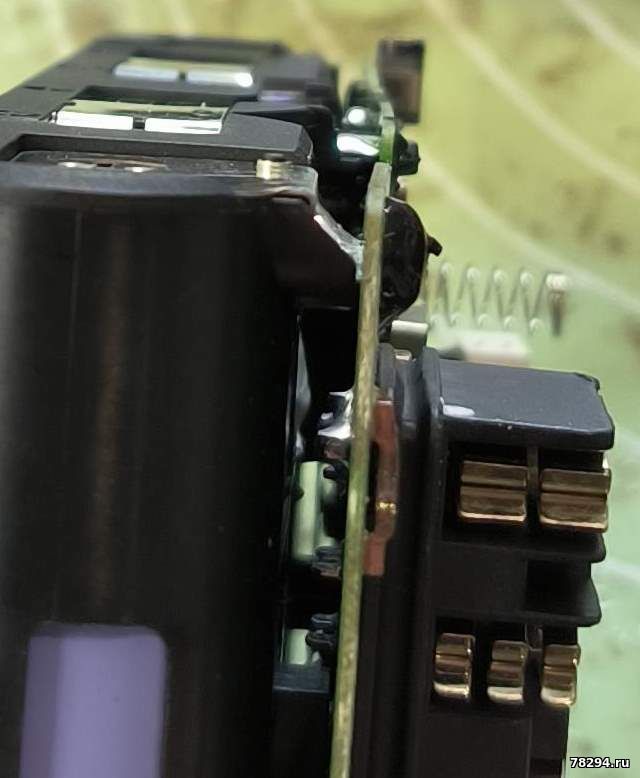

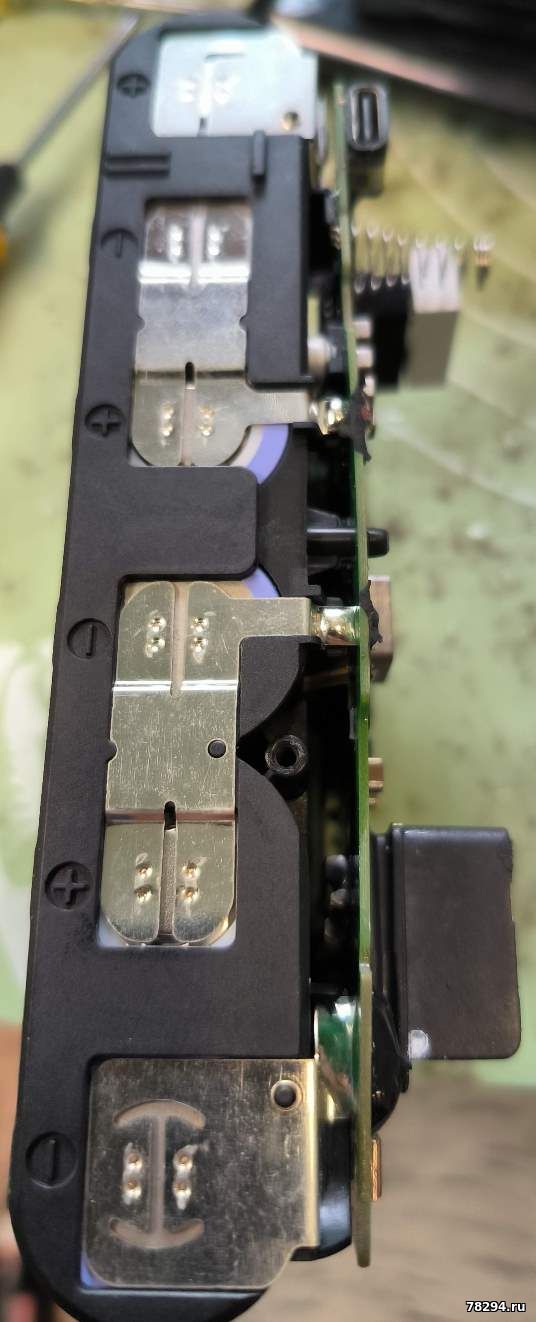

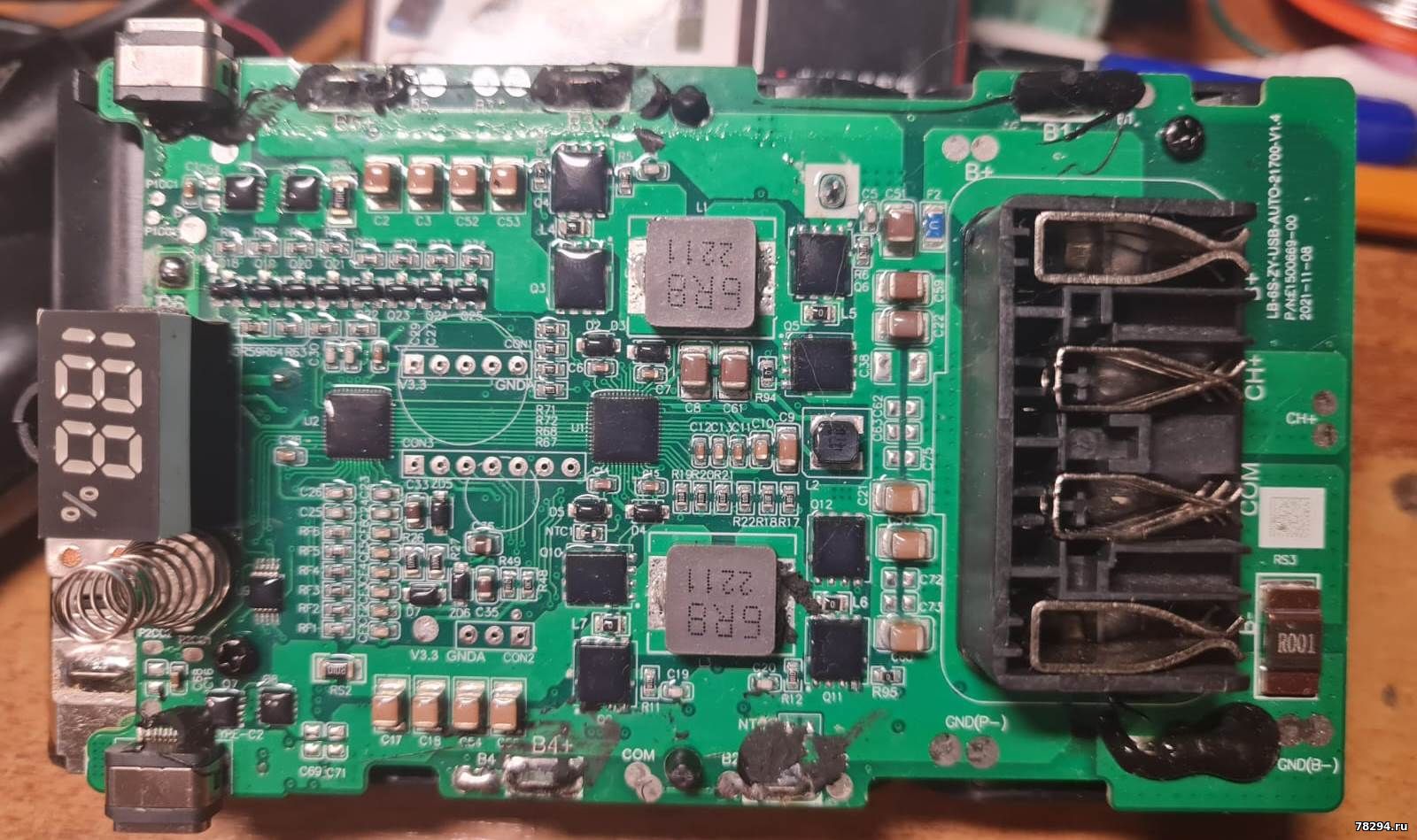

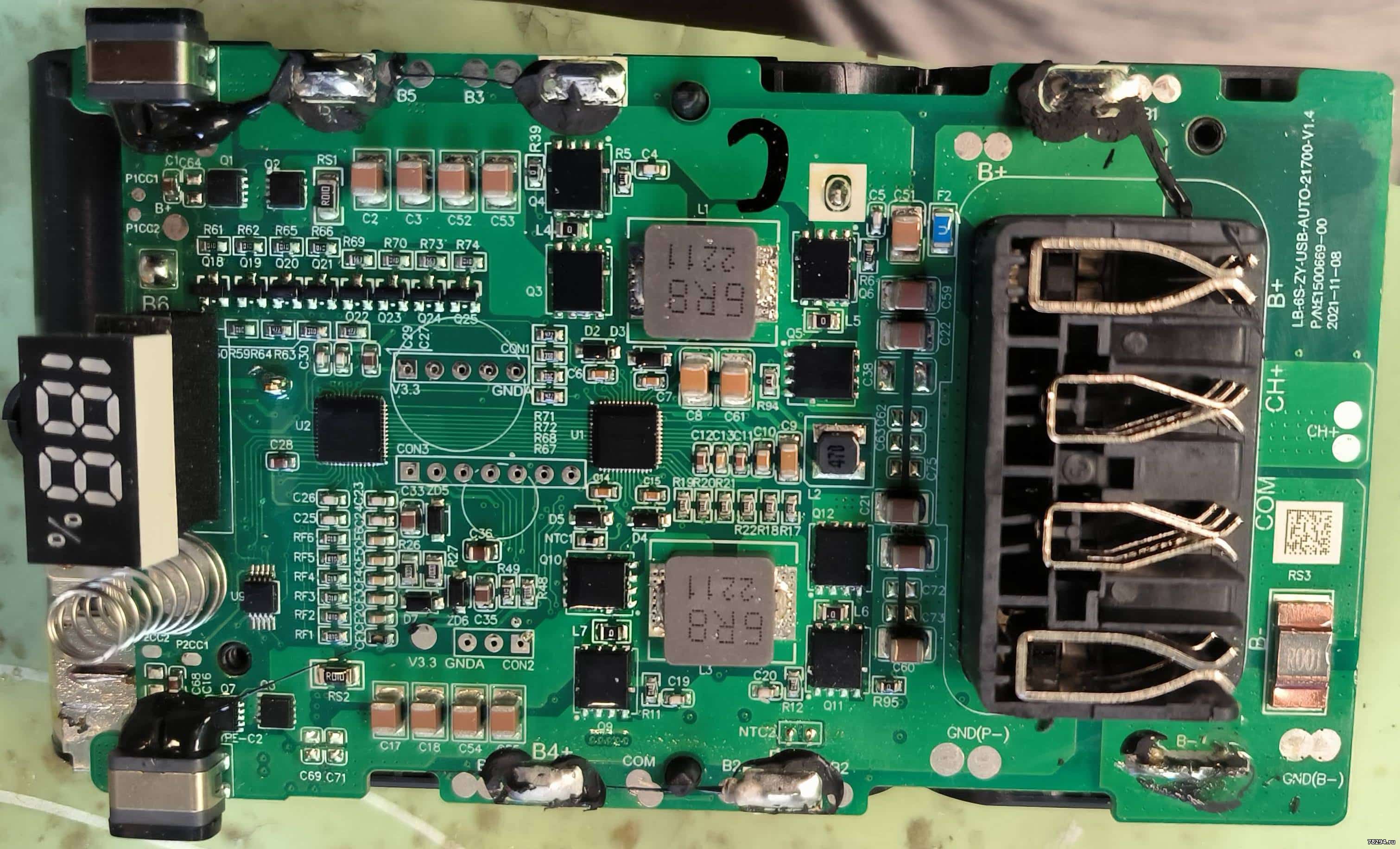

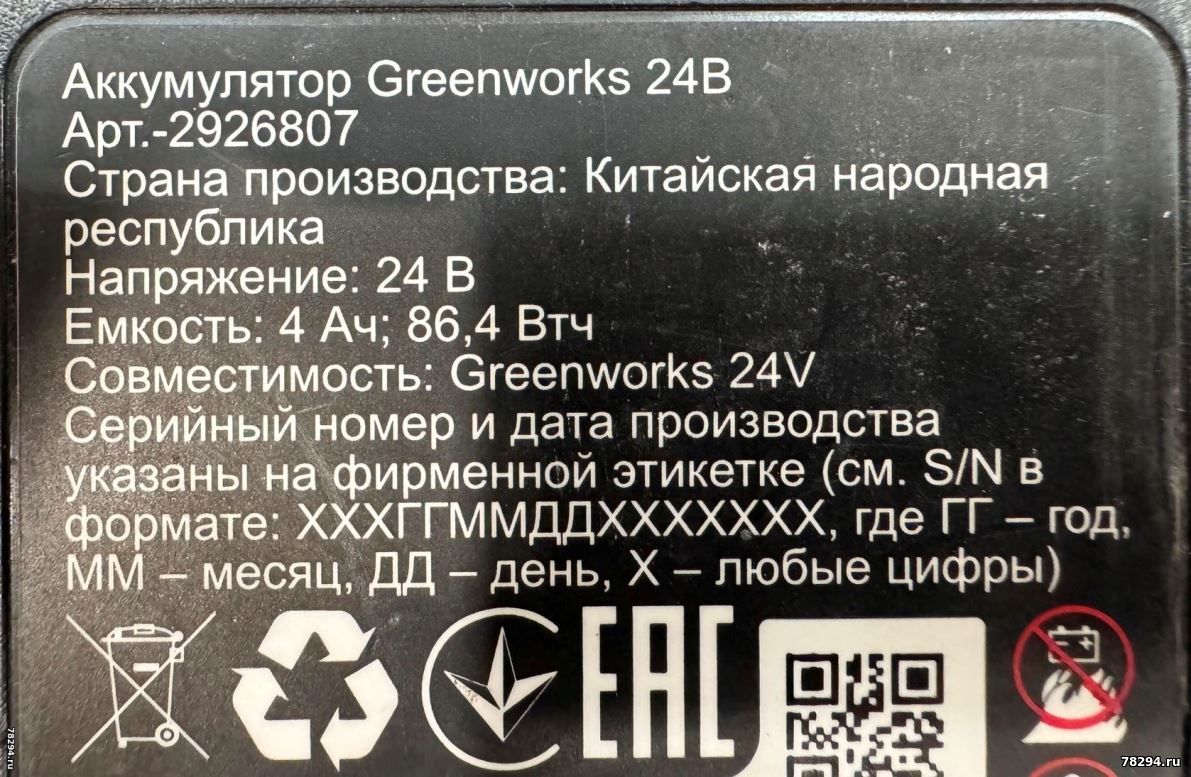

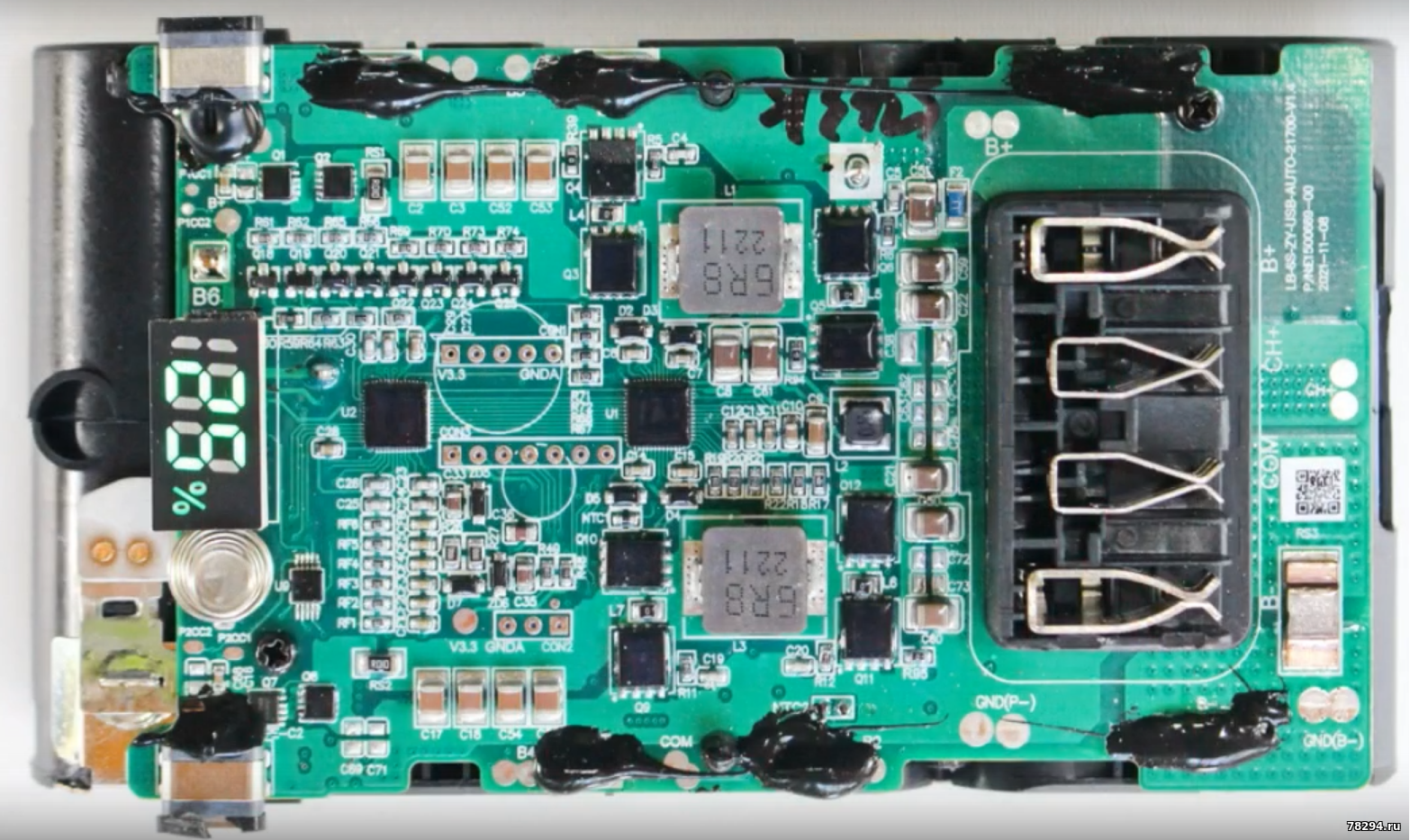

батарея G24B4+ ремонт
24 вольта 4 ач
фото:
Батарея емкостью 4 Ач обладает USB-С разъемами, что позволяет использовать ее в качестве зарядки для мобильных телефонов, планшетов и других портативных устройств. Максимальная мощность подключения 2 x 65Вт.
Модель оснащена высокотехнологичным контроллером для защиты от глубокого разряда и перегрева, что обеспечивает долгий срок службы. У батареи отсутствует эффект памяти. Время заряда составляет 120 мин от зарядки на 2А, 60 мин — от зарядки 4 А.
Корпус аккумулятора обладает прорезиненными накладками для удобного захвата. Батарея G24B4+ оснащена цифровым светодиодным индикатором с точным указанием заряда в процентах.
Аккумулятор совместим с устройствами Greenworks 24V с открытым отсеком для батареи: триммерами, воздуходувами, кусторезами и пилами.
Также он рекомендован в использовании с мощными дрелями-шуруповертами — Greenworks GD24DD90 и GD24DD140.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ecojob
|
Дата: Воскресенье, 02.07.2023, 09:45 | Сообщение # 5
|
|
|
Цитата Anat78 (  ) С - используется для зарядки акб
В наличии есть несколько аккумуляторов , которые при установке в штатное зарядное мигают красным и не берут заряд. При этом они полноценно заряжаются интеллектуальной зарядкой через выводы для подключения нагрузки( крайние). И полноценно работают в устройствах.
Попытка зарядить их нештатной зарядкой через контакт С не привел к успеху.
Теперь в раздумьях- чинить платы аккумуляторов или переделать одно из зарядных устройств на заряд по нагрузочным выводам.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 13.03.2024, 01:43 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
Цитата ecojob ( ) чинить платы аккумуляторов или переделать одно из зарядных устройств на заряд по нагрузочным выводам.
просто выполните балансировку элементов и сбросьте контроллер на плате, счетчика на 24в гринворксах нет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kostik8707
|
Дата: Понедельник, 18.03.2024, 01:55 | Сообщение # 7
|
|
|
Цитата Anat78 ( ) просто выполните балансировку элементов и сбросьте контроллер на плате, счетчика на 24в гринворксах нет
Подскажите ,как сбросить контроллер? Отпаять плату от АКБ? Балансировку сделал
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.03.2024, 04:14 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
Отпаять плату
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
FkHtv
|
Дата: Пятница, 22.03.2024, 08:36 | Сообщение # 9
|
|
|
Доброго времени суток. Имеется цепная аккумуляторная пила Greenworks на 24В. Арт.-2007707RU. Был приобретен на AZONe аккумулятор. Включаешь пилу она работает секунды 4 и отключается, с родной батареей работает хорошо. новая батарея с другими устройствами если подключить с помощью проводов работает, то есть я предполагаю что есть какая-то защита в самое пиле. Сталкивались с таким? Есть какие-то решения.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 22.03.2024, 08:45 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
да защита в пиле от неоригинальных акб, срабатывает через 4-5 сек
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
FkHtv
|
Дата: Пятница, 22.03.2024, 19:07 | Сообщение # 11
|
|
|
А ее можно как-то обойти.
|
|
|
|
|
|
kostik8707
|
Дата: Воскресенье, 05.05.2024, 13:35 | Сообщение # 12
|
|
|
Если кому то будет полезно , подобный аккумулятор перестал заряжается родной зарядкой . Напряжение на всех ячейках одинаковое , контроллер сбрасывал. Виной всему был обрыв одного из резисторов на обратной стороне ,которые идут с контактов b1,b2 и.т. в моем случае резисторы были 500ом . После замены плата работает в штатном режиме.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 05.05.2024, 14:47 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
Фото не делали?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kostik8707
|
Дата: Воскресенье, 05.05.2024, 16:01 | Сообщение # 14
|
|
|
Цитата Anat78 ( ) Фото не делали?
Забыл об этом , да и не хотелось лишний раз отпаивать плату . Резисторы находятся снизу ,со стороны АКБ. Они стоят сразу после контактов АКБ b1,b2 и т.д в smd корпусе . Плата покрыта лаком , поэтому счищал его чтобы провести измерения.
|
|
|
|
|
|
seogiftupak
|
Дата: Пятница, 01.11.2024, 20:02 | Сообщение # 15
|
|
|
Здравствуйте, акб 24 вольта, ячейки были разряжены в ноль некоторые, поставил все новые, разница между ними всеми примерно 0,05 В, припаивал к плате сначала минус, потом провода от ячеек, плюс припаял последним. Индикатор заряда на акб работает, на крайних клеммах 24,4 но зарядка мигает красным. Можете подсказать, что я упустил? разве что резисторы от контактов b1, b2 не проверил
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2024, 23:14 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
да проверить сигнал на доп контактах
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
seogiftupak
|
Дата: Среда, 13.11.2024, 21:14 | Сообщение # 17
|
|
|
Проверил RF1-RF6 с обратной стороны платы, у всех нормальное сопротивление 500 Ом. Дом.контакт о чем именно речь идет - о шести сопротивлениях или контакты акб, которыми он к зарядке подключается? на них я проверил напряжение p- и p+ 24,4, com и p+ 24,4, при замере Chg+ с любыми контактами ( то есть com и chg+, p- и chg+ p+, chg+ и com) напряжение с 24 быстро падает почти до нуля. Может еще есть мысли или я что-то не так понял из прошлого совета?
|
|
|
|
|
|
Andrew_titoff
|
Дата: Пятница, 30.05.2025, 22:03 | Сообщение # 18
|
|
|
Здравствуйте!, есть батарея G24B4+
Банки исправные, заряженые, напряжение на банках 25,14в, на клеммах акб показывает 24,8в, но при подключении нагрузки тока не даёт, зарядка его
тоже не видит, в точках 3,3вольта по нулям, подскажите в какую сторону рыть, не могу найти на плате регулятор 3,3в
Сообщение отредактировал Andrew_titoff - Пятница, 30.05.2025, 22:09 |
|
|
|
|
|
Andrew_titoff
|
Дата: Суббота, 31.05.2025, 03:44 | Сообщение # 19
|
|
|

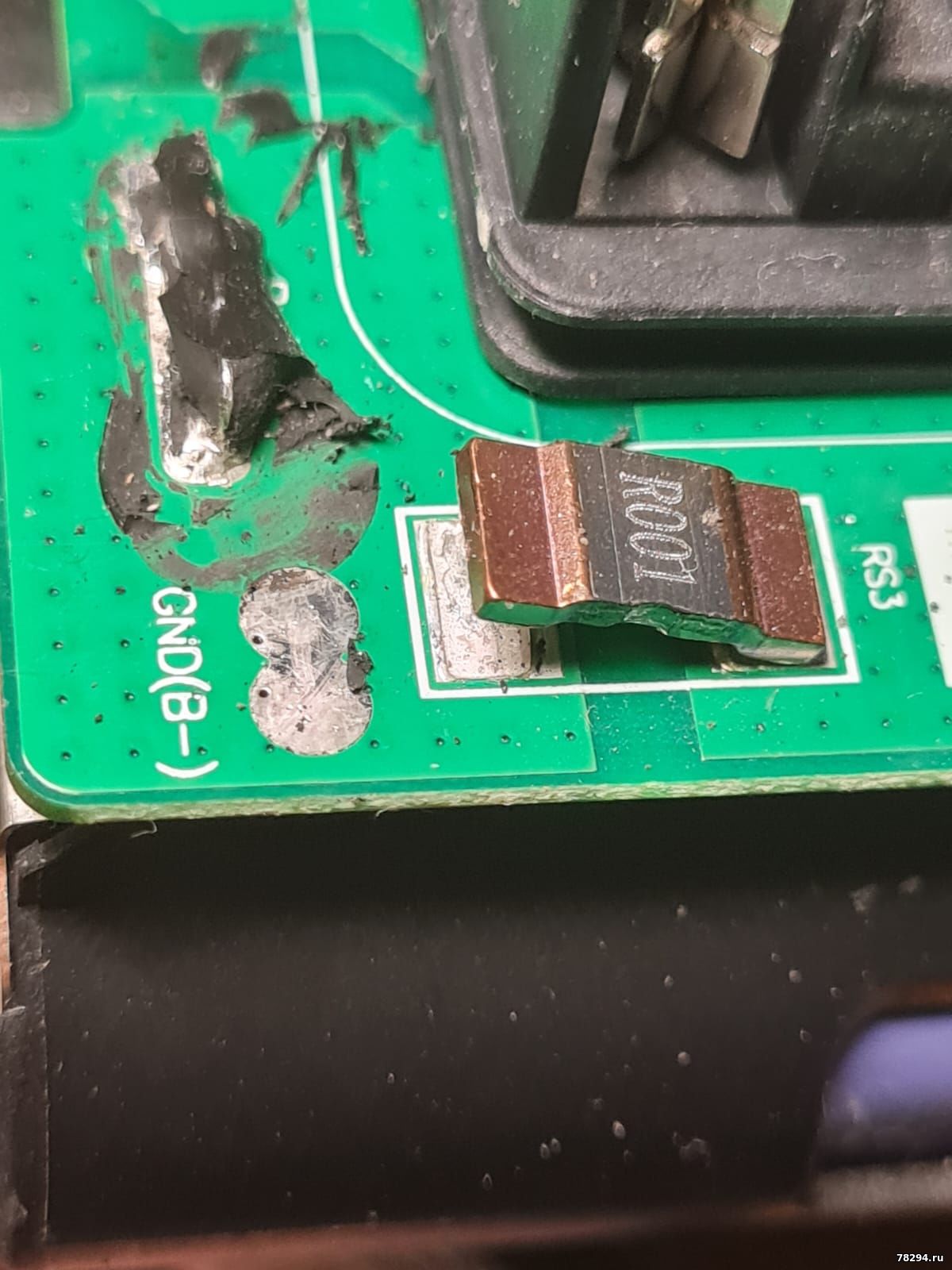

Пока чистил герметик зубочисткой - задел шунт и он оказался не припаян, после пайки аккумулятор начал отдавать ток и можно им пользоваться в инструменте, но вот зарядка его по прежнему не видит и юсб порты не заряжают.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 31.05.2025, 10:22 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
Интересная проблема  значит надо смотреть еще что то где то отпало
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
kvadrat-34rus
|
Дата: Среда, 18.06.2025, 23:26 | Сообщение # 22
|
|
|

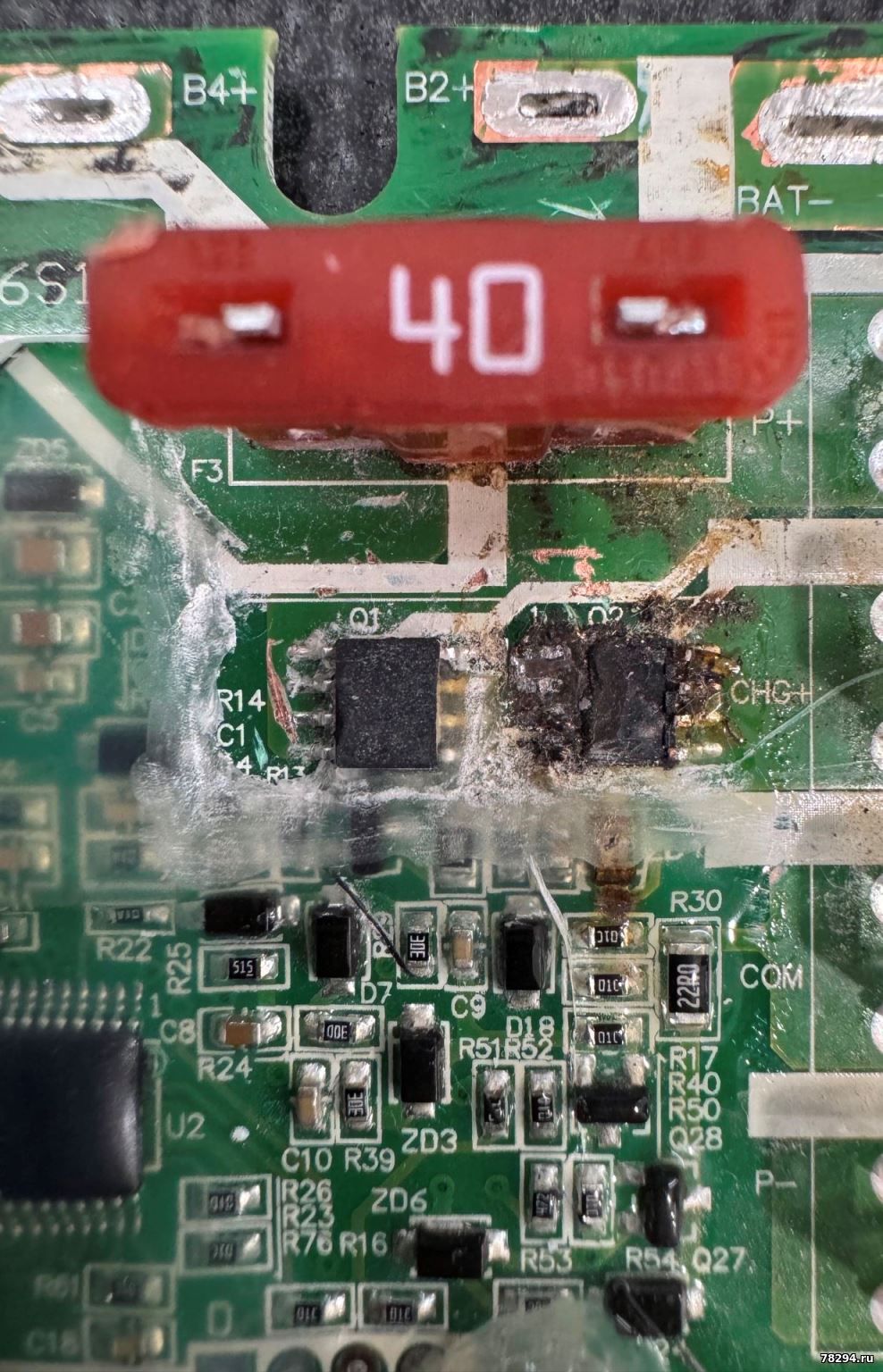

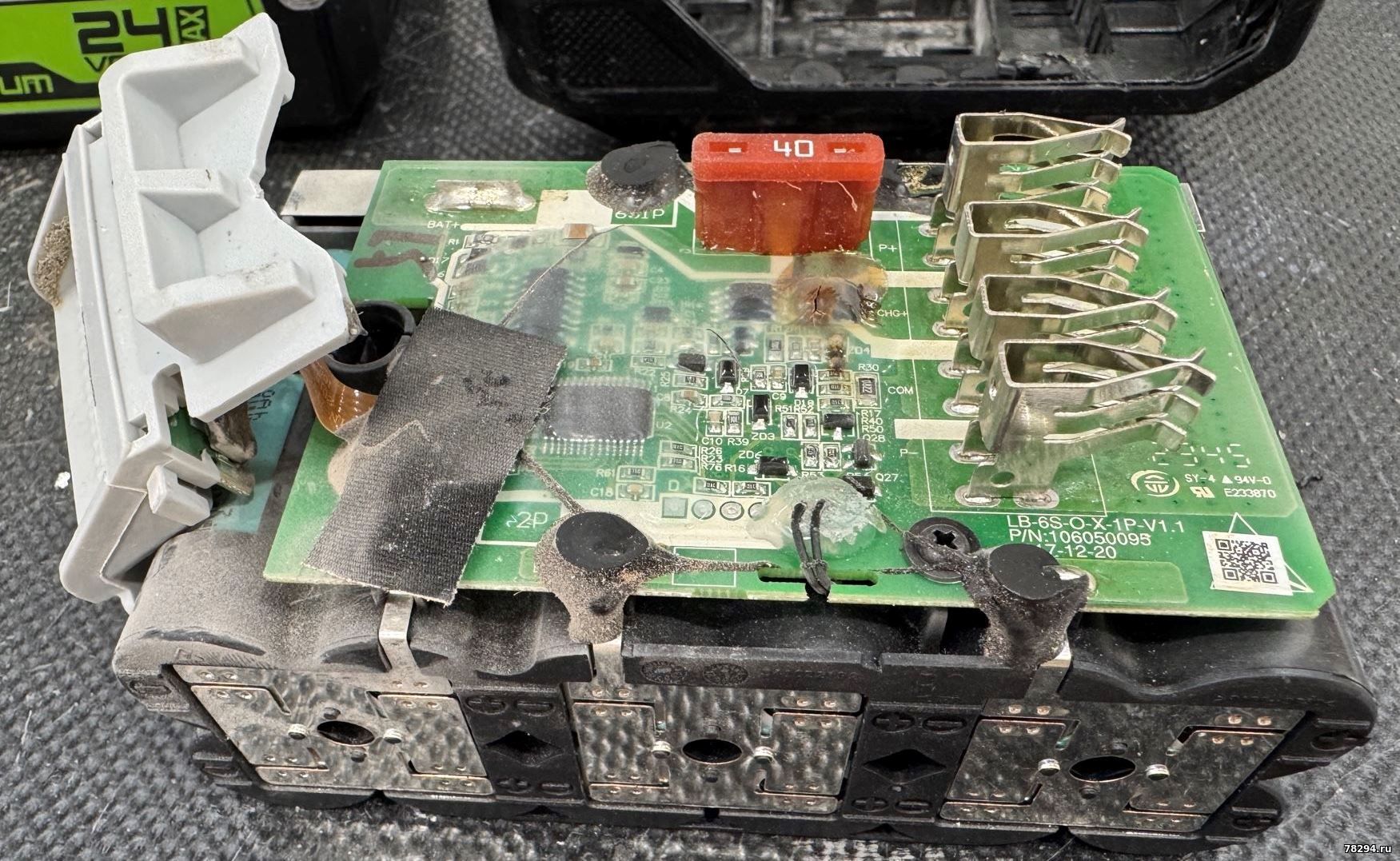

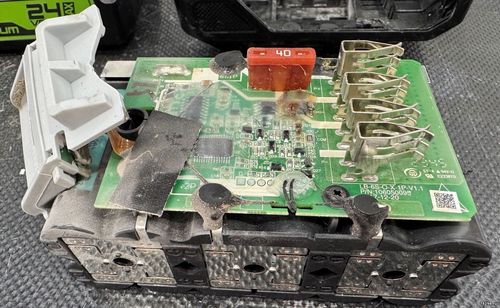

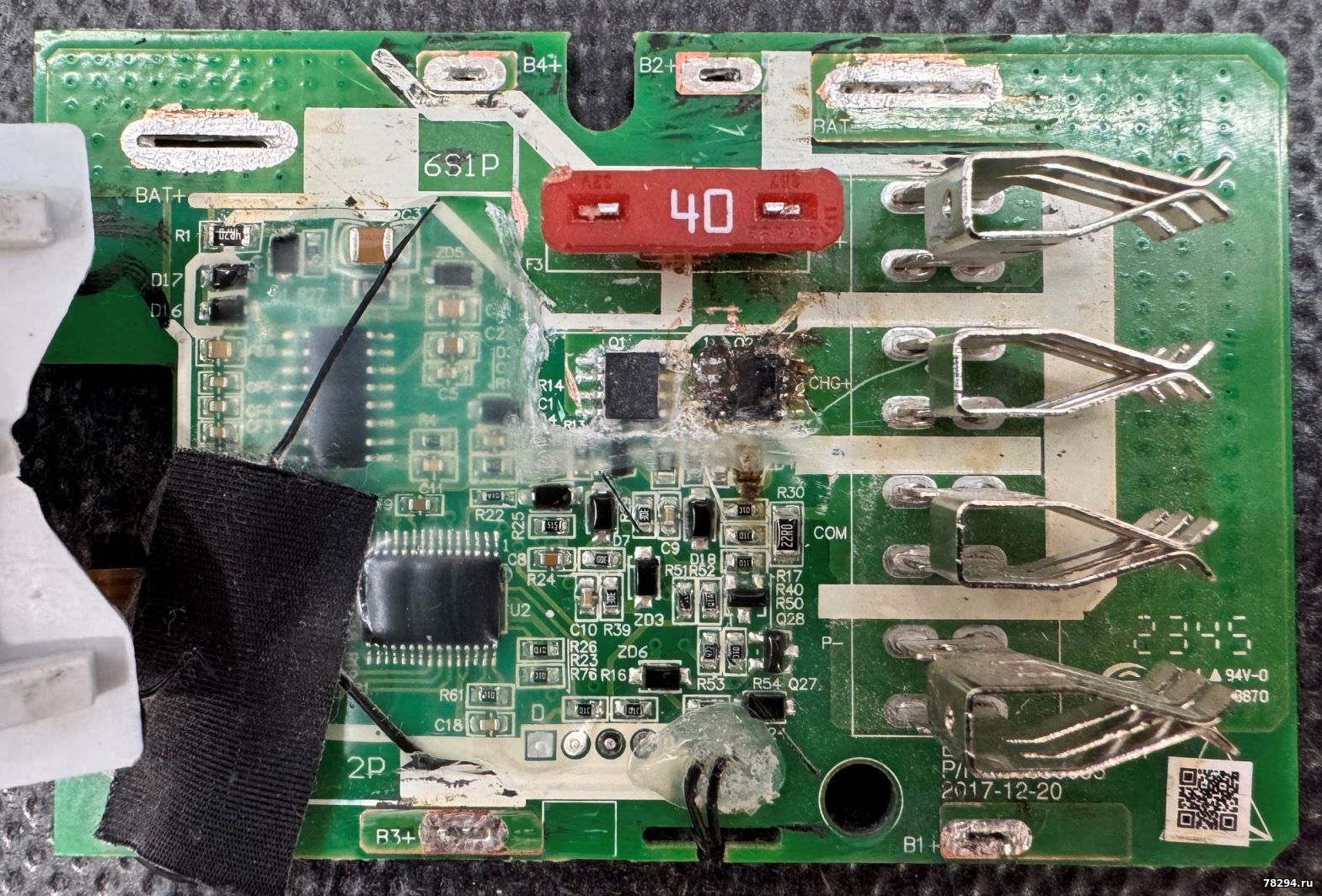

Добавляю фото, а оно не отображается.
Сообщение отредактировал kvadrat-34rus - Среда, 18.06.2025, 23:29 |
|
|
|
|
|
Anat78
|
Дата: Среда, 18.06.2025, 23:37 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|
обьем фото большой просто

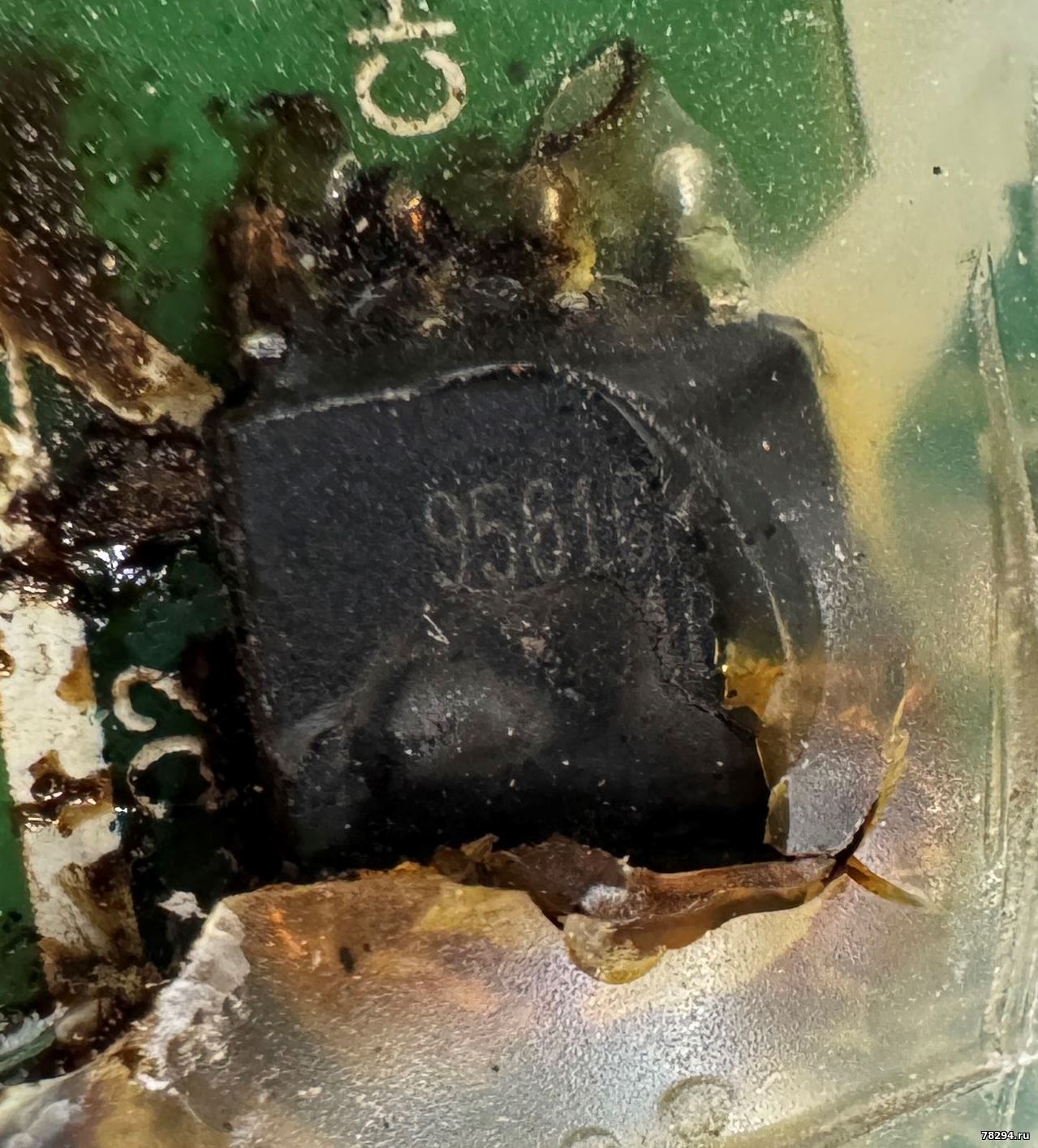

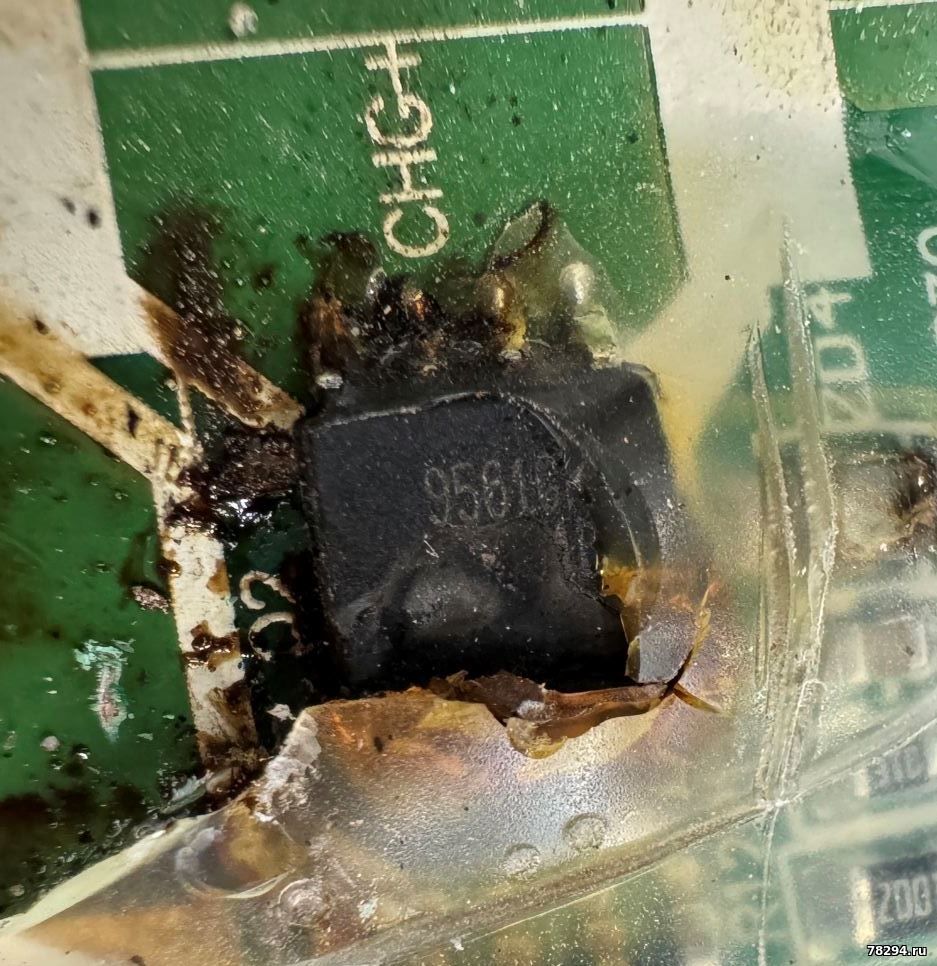

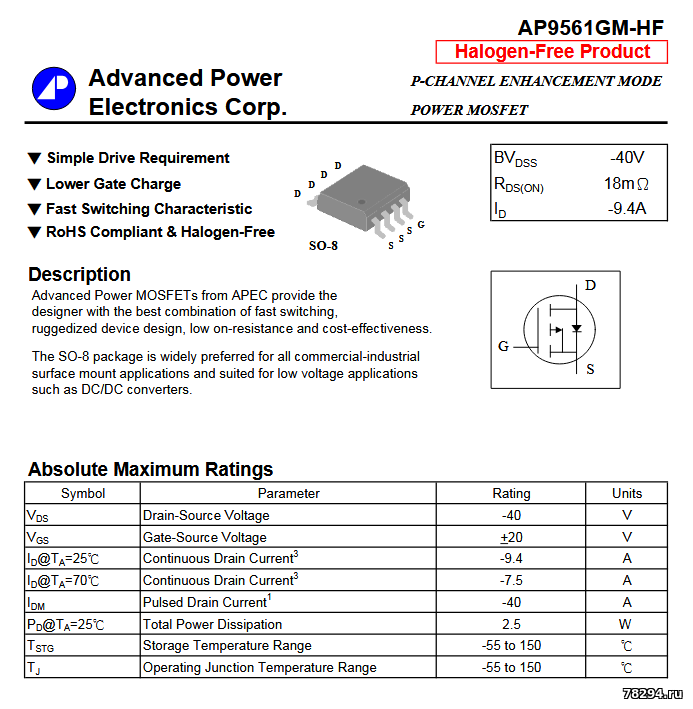

транзистор - AP9561GM
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kvadrat-34rus
|
Дата: Среда, 18.06.2025, 23:45 | Сообщение # 24
|
|
|
Спасибо. Буду пробовать восстанавливать. Да вроде фото уже сдал до 190 кб
|
|
|
|
|
|
