Пылесос Makita DCL286F схема

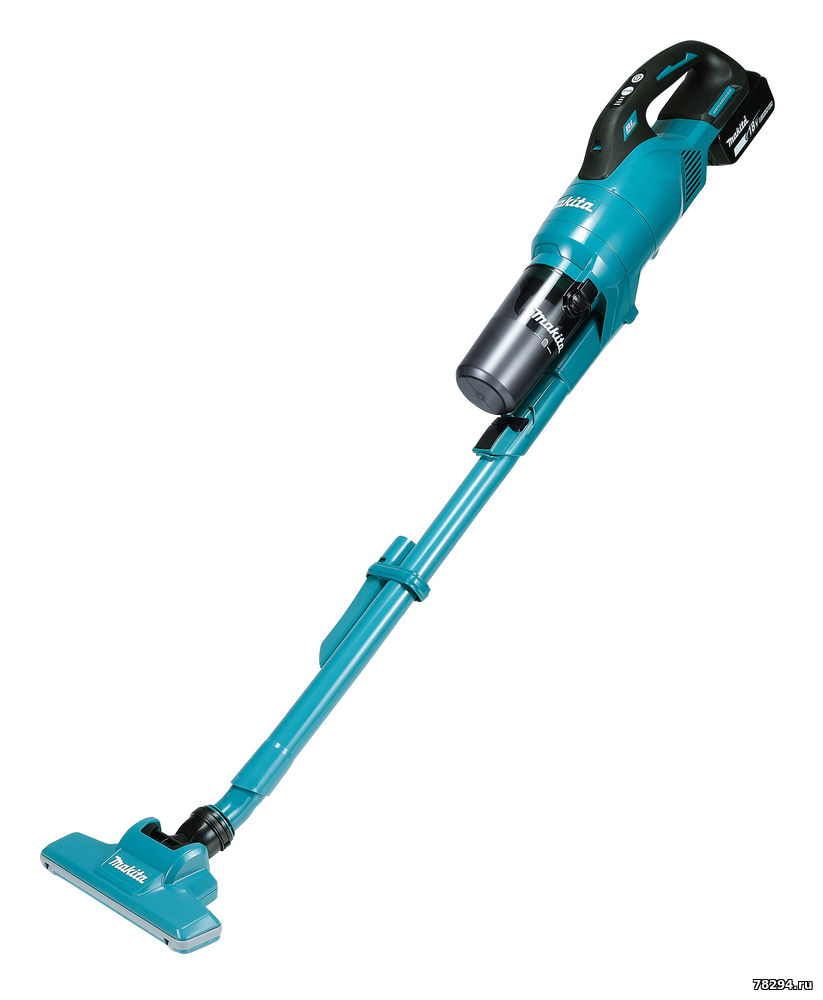

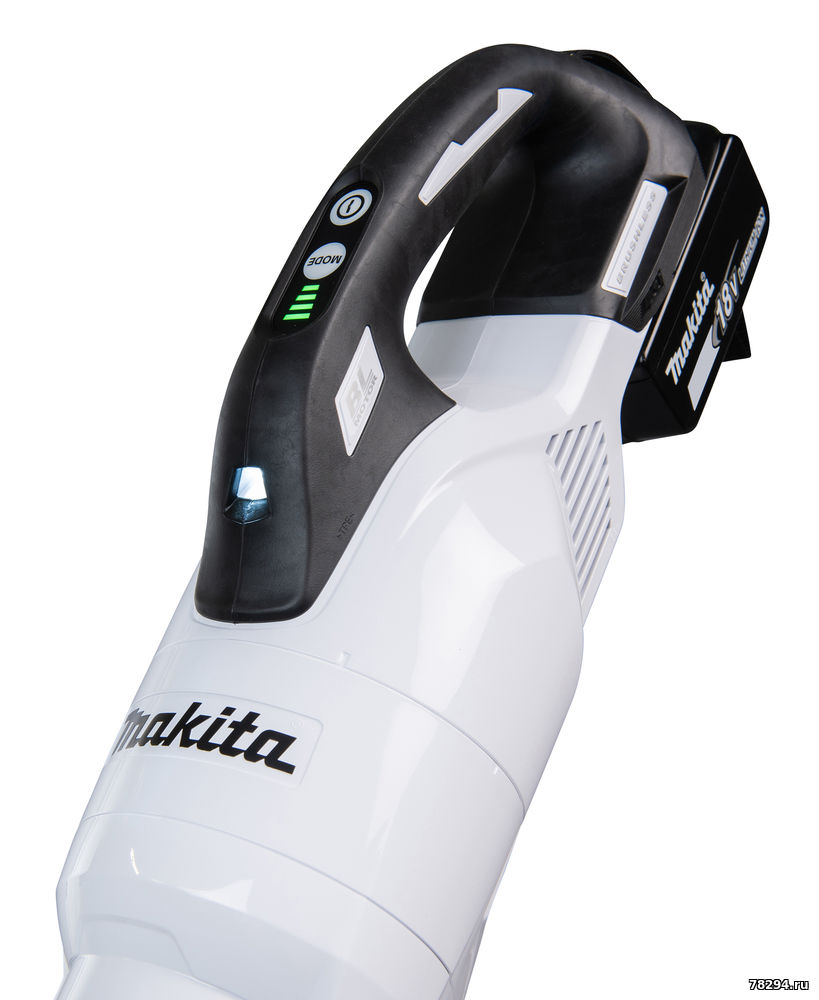

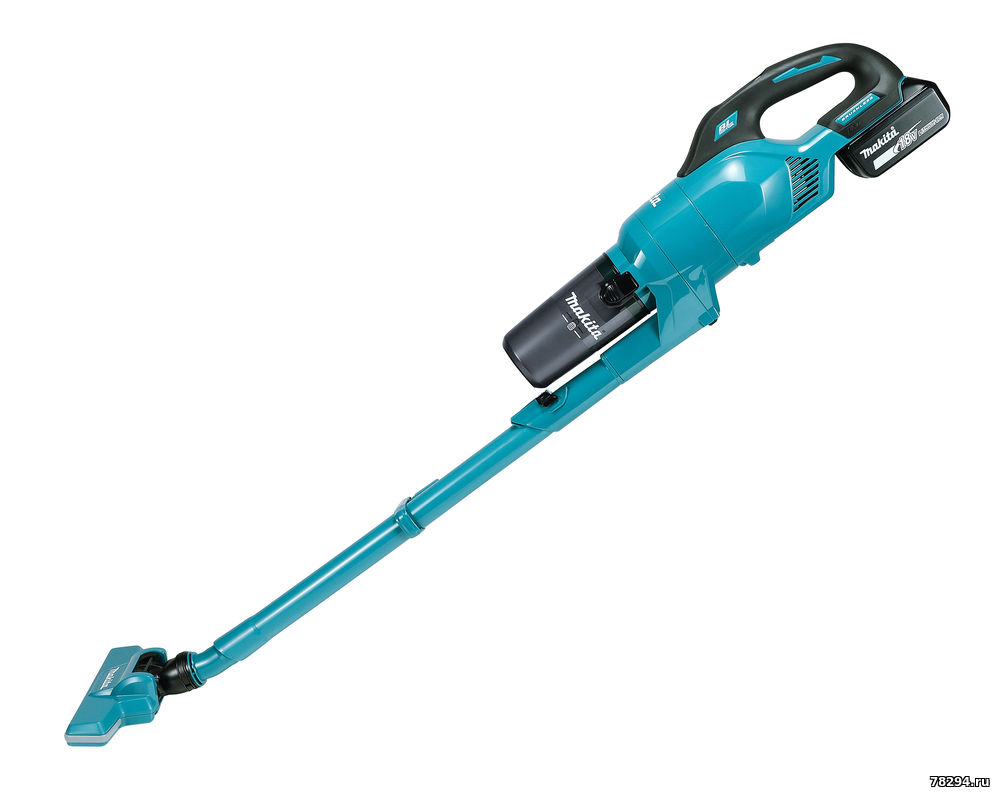

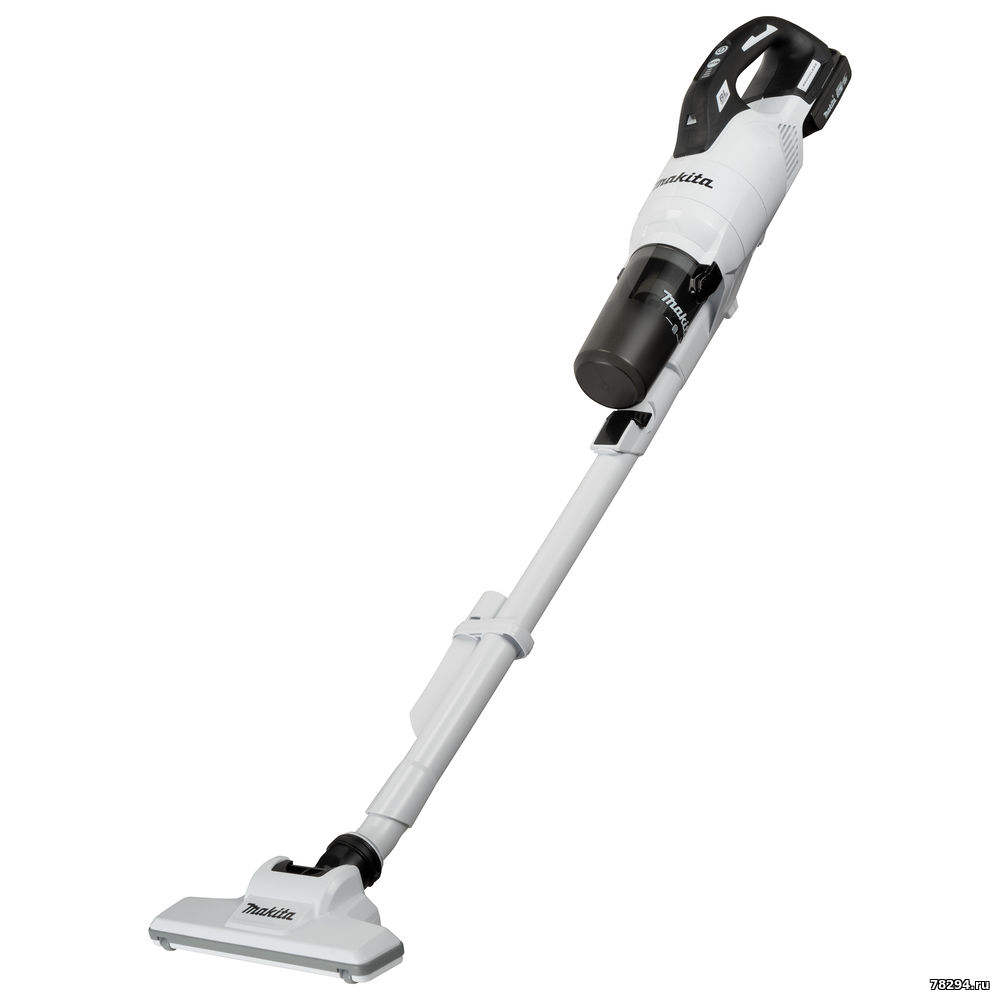

Модель DCL286F — беспроводной пылесос, работающий от литий-ионного аккумулятора LXT® 18 В.
Основные характеристики и преимущества:
Переключатель: кнопка одним нажатием
Система сбора пыли: встроенный циклонный блок.
Выбор 4-режимной мощности всасывания с функцией памяти режима.

Nominal Battery Voltage 18 V
Voltage LXT ✓
Brushless Motor ✓
Air volume 1,0 m³/min
Max. sealed suction 180 mbar, 18 kPa
Continuous Use 18V / 6.0 Ah Battery 76 / 42 / 30 / 16min
Tank Capacity for Dust 0,25 L
Sound Power Level (LWA) 66 / 62 / 60 / 55 dB(A)
Vibration Level (3 axes) 0,1 m/s²
Tool weight with battery 1,6 - 1,9 kg
Product Dimensions (L x W x H): 1106 x 113 x 177mm
Continuous Use 18V / 3.0 Ah Battery 38 / 21 / 15 / 8 min
Battery Chemistry (Ni-Cd / Ni-MH / Li-ion) Li-ion
Suction power 15 - 100 W
Product net weight 1,2 kg

Suction power:
Mode 1: 15 W, 55dB(A), 38min BL1830B
Mode 2: 35 W, 60dB(A), 21min BL1830B
Mode 3: 60 W, 62dB(A), 15min BL1830B
Mode 4: 100 W, 66dB(A), 8min BL1830B







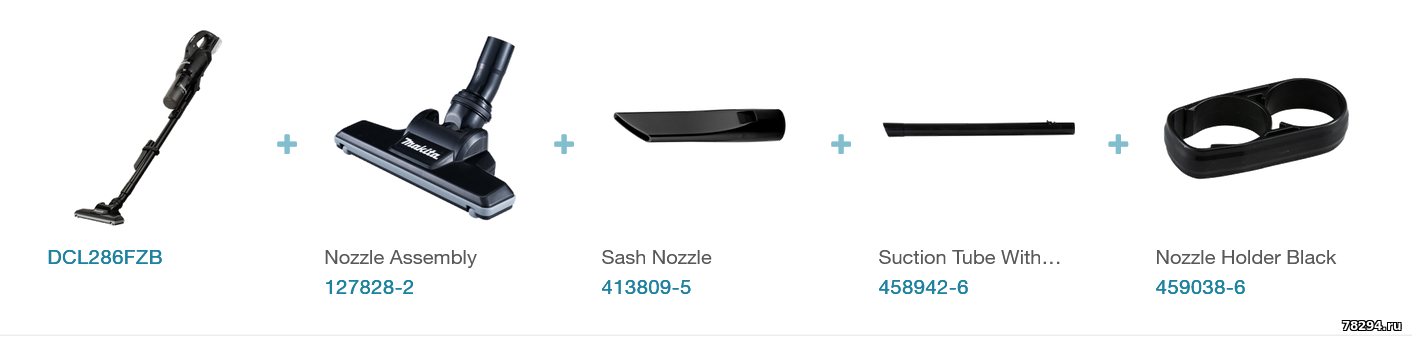

В комплектацию входит:

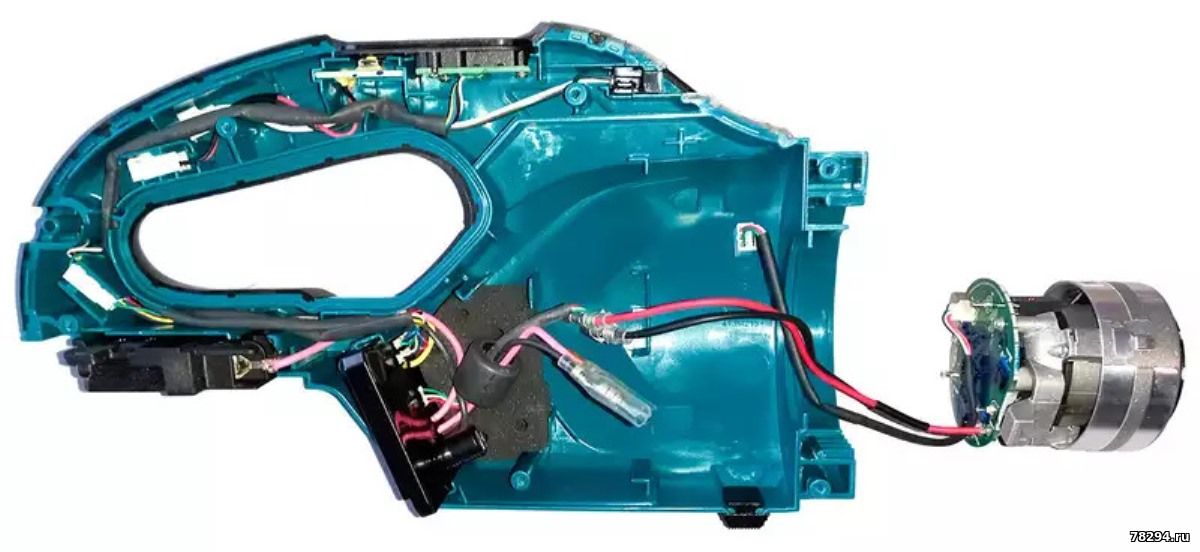

Makita DCL286F схема



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 05.10.2024, 01:42 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

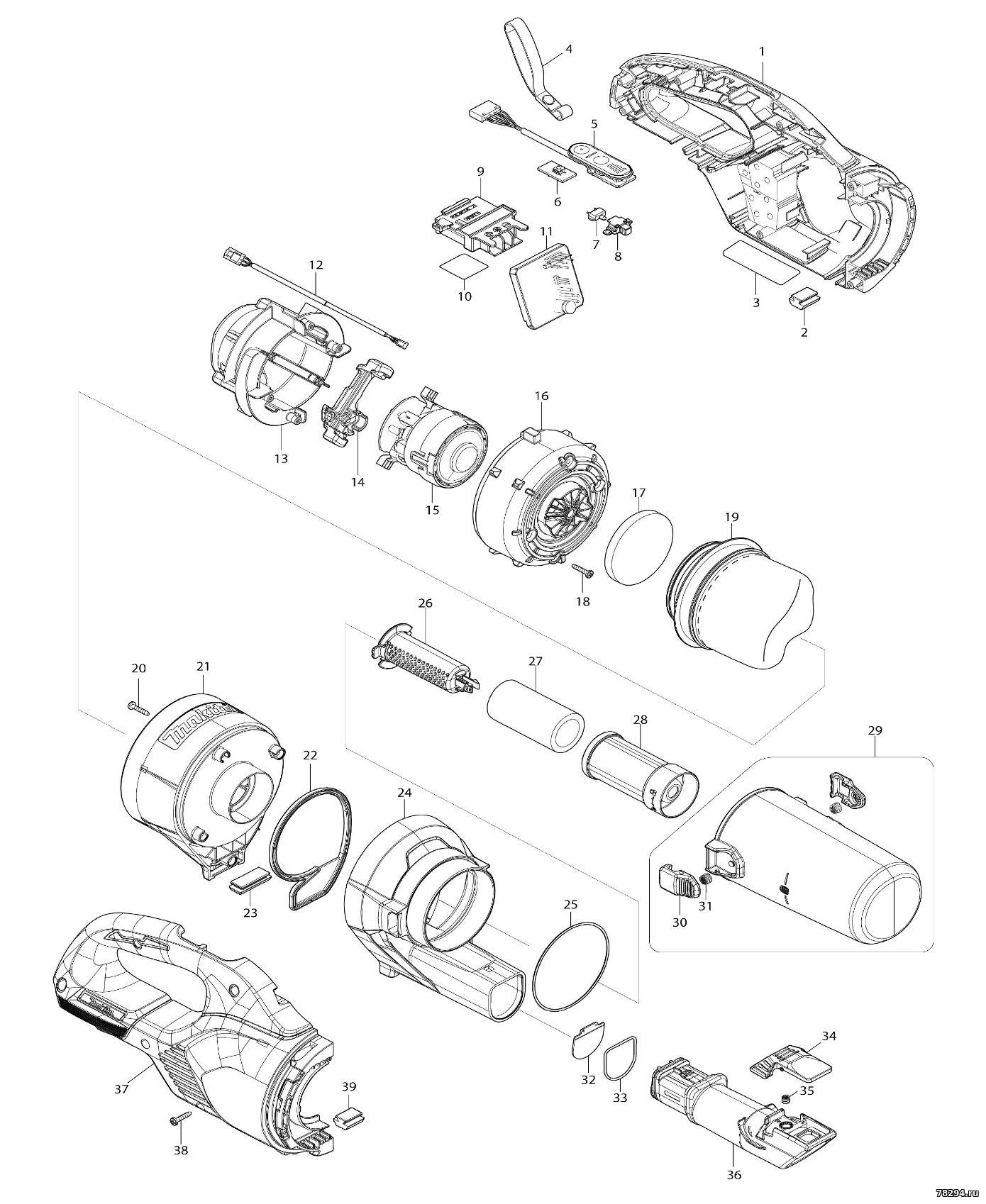

DiagramPartsList
Pos. Parts no. Description Quantity
001 183Y67-4 HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
C20 422974-9 SPONGE SHEET 2
D10 INC. 2,37,39
002 422460-0 RUBBER PLATE 1
003 8588M1-9 DCL286F NAME PLATE 1
004 163400-6 HANDSTRAP 1
005 141B54-1 INDICATION CIRCUIT COMPLETE 1
006 620E74-1 SWITCH UNIT 1
007 620E82-2 LED CIRCUIT 1
008 141H09-2 LED CASE COMPLETE 1
009 643874-2 TERMINAL 1
010 8588N3-2 DCL286F SERIAL NO. LABEL 1
011 620L20-6 CONTROLLER 1
C10 688163-8 LINE FILTER 1
012 632S32-9 LEAD UNIT 1
013 141E55-7 MOTOR COVER R COMPLETE 1
C10 263002-9 RUBBER PIN 4 4
014 422723-4 MOTOR COVER SEAL 1
015 629B87-1 MOTOR ASSEMBLY 1
016 413645-9 MOTOR COVER F 1
017 422909-0 SPONGE SHEET 62 1
018 266429-2 TAPPING SCREW 3X16 4
019 1910C7-9 HIGH PERFOMANCE FILTER SET 1
020 266429-2 TAPPING SCREW 3X16 4
021 413H37-0 FILTER HOUSING 1
022 422884-0 SEAL 1
023 422885-8 RUBBER PLATE 1
024 413H38-8 FRONT HOUSING 1
025 213884-9 O RING 72 1
026 413H21-5 MESH PIPE 1
027 422908-2 SPONGE FILTER 1
028 413H29-9 PREFILTER 1
029 136713-8 DUST BOX ASSEMBLY 1
D10 INC. 30,31
030 459106-5 STOPPER 2
031 232460-0 COMPRESSION SPRING 7 2
032 422886-6 VALVE 1
033 213837-8 O-RING 29 1
034 413H20-7 LEVER 1
035 232485-4 COMPRESSION SPRING 5 1
036 413H39-6 INLET 1
037 183Y67-4 HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
C20 422974-9 SPONGE SHEET 2
D10 INC. 1,2,39
038 266429-2 TAPPING SCREW 3X16 7
039 422460-0 RUBBER PLATE 1
A01 127828-2 NOZZLE ASSEMBLY 1
C10 268208-4 PIN 3 4
C20 451410-8 ROLLER 4
C30 422963-4 WIPER 1
A02 413809-5 SASH NOZZLE 1
A03 459038-6 NOZZLE HOLDER 1

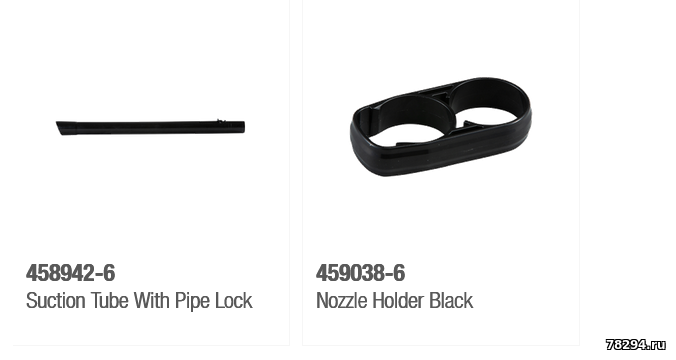

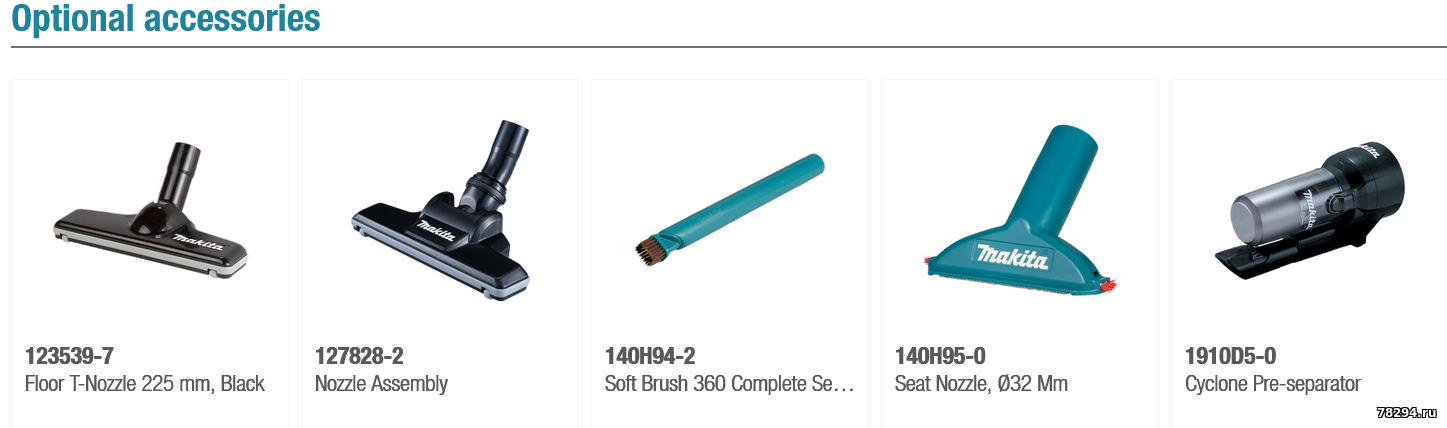

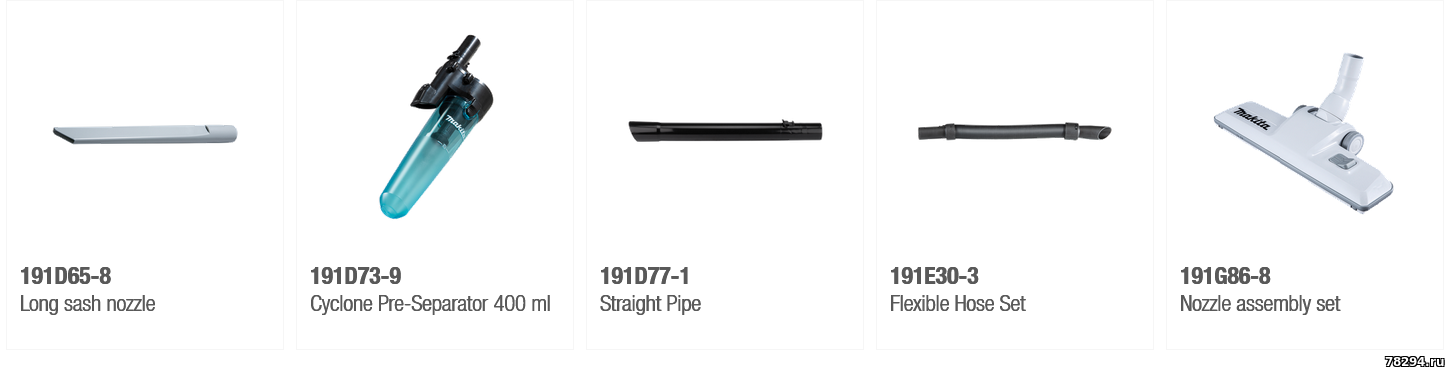

A04 458942-6 PIPE 1
F04 191D76-3 STRAIGHT PIPE SET 340 1
F05 191D77-1 STRAIGHT PIPE SET 340 1
F06 191D78-9 STRAIGHT PIPE SET 340 1
F08 191D80-2 STRAIGHT PIPE SET 320 1
F10 191E30-3 FLEXIBLE HOSE SET(LOCK) 1
F11 191X06-4 NOZZLE ASSEMBLY SET 1
F12 1910C7-9 HIGH PERFOMANCE FILTER SET 1
F13 1910C9-5 FILTER H SET 1
F14 1910D3-4 CYCLONE UNIT SET 1
F15 1910D4-2 CYCLONE UNIT SET 1
F16 1910D5-0 CYCLONE UNIT SET 1
F18 1911L1-0 CLEANER STAND SET 1
F19 198538-8 SHELF BRUSH SET28 BLU 1
F20 198540-1 SHELF BRUSH SET28 BLK EU 1
F21 198545-1 FLEXIBLE HOSE SET28(BLU) 1
F22 198547-7 FLEXIBLE HOSE SET28(BLK)EU 1
F23 198553-2 ROUND BRUSH SET 28 BLU 1
F24 198555-8 ROUND BRUSH SET 28 BLK EU 1
F25 198868-7 FLEXIBLE HOSE SET28(WHI) 1
F26 198873-4 SHELF BRUSH SET28 WHI 1
F27 198878-4 ROUND BRUSH SET 28 WHI 1
F28 198919-6 LONG SASH NOZZLE SET 28 WHI 1
F29 198990-0 LONG SASH NOZZLE SET 28 BLU 1
F30 198992-6 LONG SASH NOZZLE SET 28 BLK 1
F31 199038-1 SEAT NOZZLE SET 28 WHI 1
F32 199039-9 SEAT NOZZLE SET 28 BLK 1
F33 199041-2 SEAT NOZZLE SET 28 BLU 1
F34 199439-3 CREVICE NOZZLE 415 SET 1
F35 199901-8 TOOL BAG SET 1
