Пылесос Makita DCL284F схема
Anat78 Дата: Суббота, 05.10.2024, 00:52 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Пылесос Makita DCL284F схема



Nominal Battery Voltage 18 V
Voltage LXT ✓
Brushless Motor ✓
Air volume 1,2 m³/min
Max. sealed suction 180 mbar - 18 kPa (1,836 mmH₂O)
Tank Capacity for Dust 0,73 L
Tool weight with battery 1,3 - 1,6 kg
Product Dimensions (L x W x H): 503 x 113 x 153 mm
Continuous Use 18V / 3.0 Ah Battery 38 / 21 / 15 / 8 min
Suction power 20 - 125 W
Product net weight 0,9 kg
Suction power:
w/ High performance filter, Mode 1: 20 W, 54dB(A), 38min BL1830B
w/ High performance filter, Mode 2: 45 W, 60dB(A), 21min BL1830B
w/ High performance filter, Mode 3: 70 W, 62dB(A), 15min BL1830B
w/ High performance filter, Mode 4: 125 W, 65dB(A), 8min BL1830B

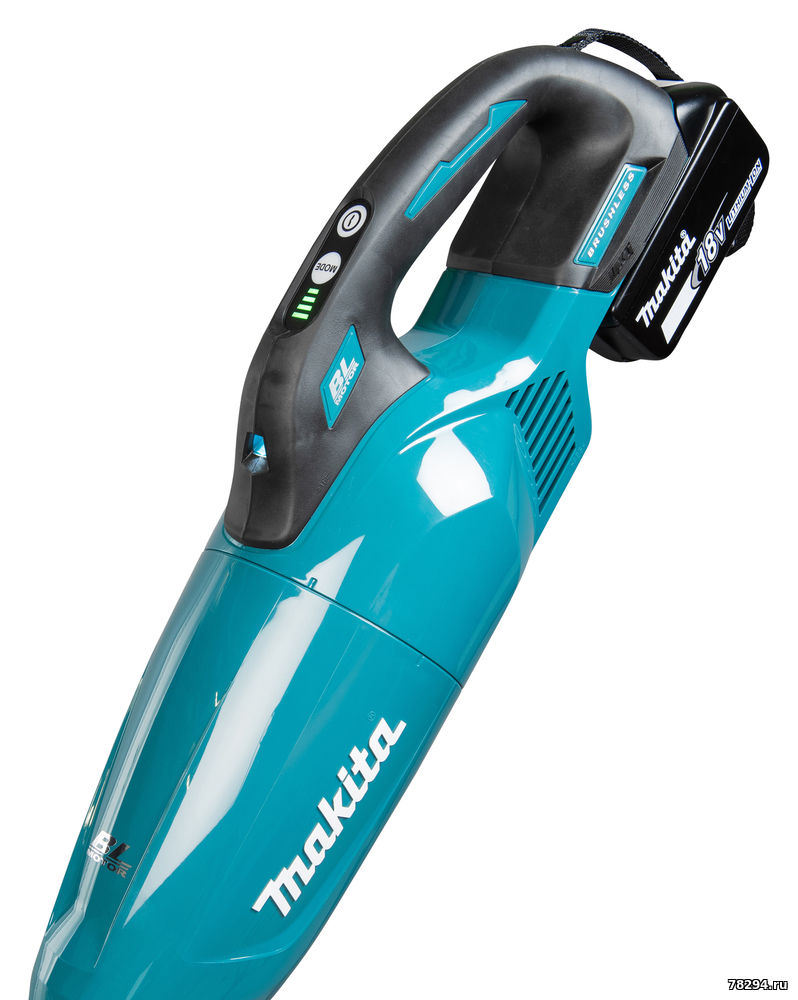

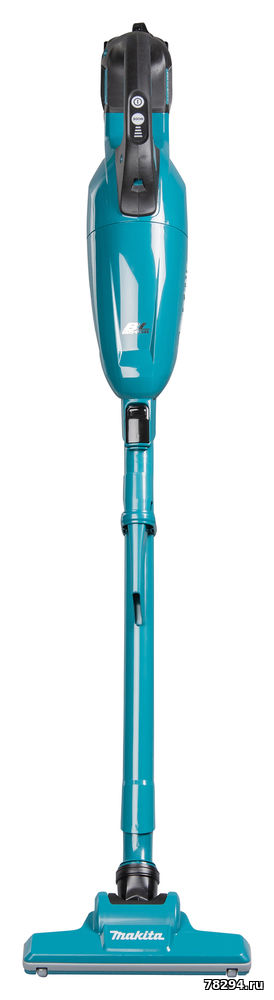

Беспроводной пылесос

18 В LXT BL беспроводной 4-скоростной пылесос со светодиодной подсветкой
Высокая мощность и низкий уровень шума были достигнуты за счет использования той же конструкции, что и у серии CL001G
Тихая уборка достигается за счет перепроектирования пути потока отработанного воздуха двигателя для снижения шума ветра
Высокоскоростной двигатель BL, оптимальный для беспроводного ручного пылесоса
Выбор 4-режимной мощности всасывания с функцией памяти режимов;

Режим можно контролировать с помощью кнопки ВКЛ/ВЫКЛ и кнопки изменения мощности всасывания;

Пылесос может запомнить предыдущий режим мощности и возобновить уборку в том же режиме, в котором он был выключен в последний раз пользователем, для удобства пользователя;

Режим мощности можно выбрать до включения пылесоса;

Выбранный режим мощности отображается 4 зелеными светодиодами
Трубка фиксируется запорным механизмом, что минимизирует ее случайное отсоединение
Уборку труднодоступных мест можно выполнять без насадки, используя скошенный конец трубы в качестве насадки
Фильтр Easy Shock Off EX для высокой эффективности сбора пыли (зависит от страны)
Эргономичная мягкая ручка обеспечивает повышенный комфорт
Включает насадки для пола и створок для различных применений
Насадка для створок для чистки углов и щелей автомобиля или мебели
Удобное хранение насадок для створок на борту
Схема защиты аккумулятора защищает от перегрузки, чрезмерной разрядки и перегрева
Идеально подходит для магазина, офиса, больницы, аэропорта, самолета, вокзала, поезда, домашнего использования и т. д.

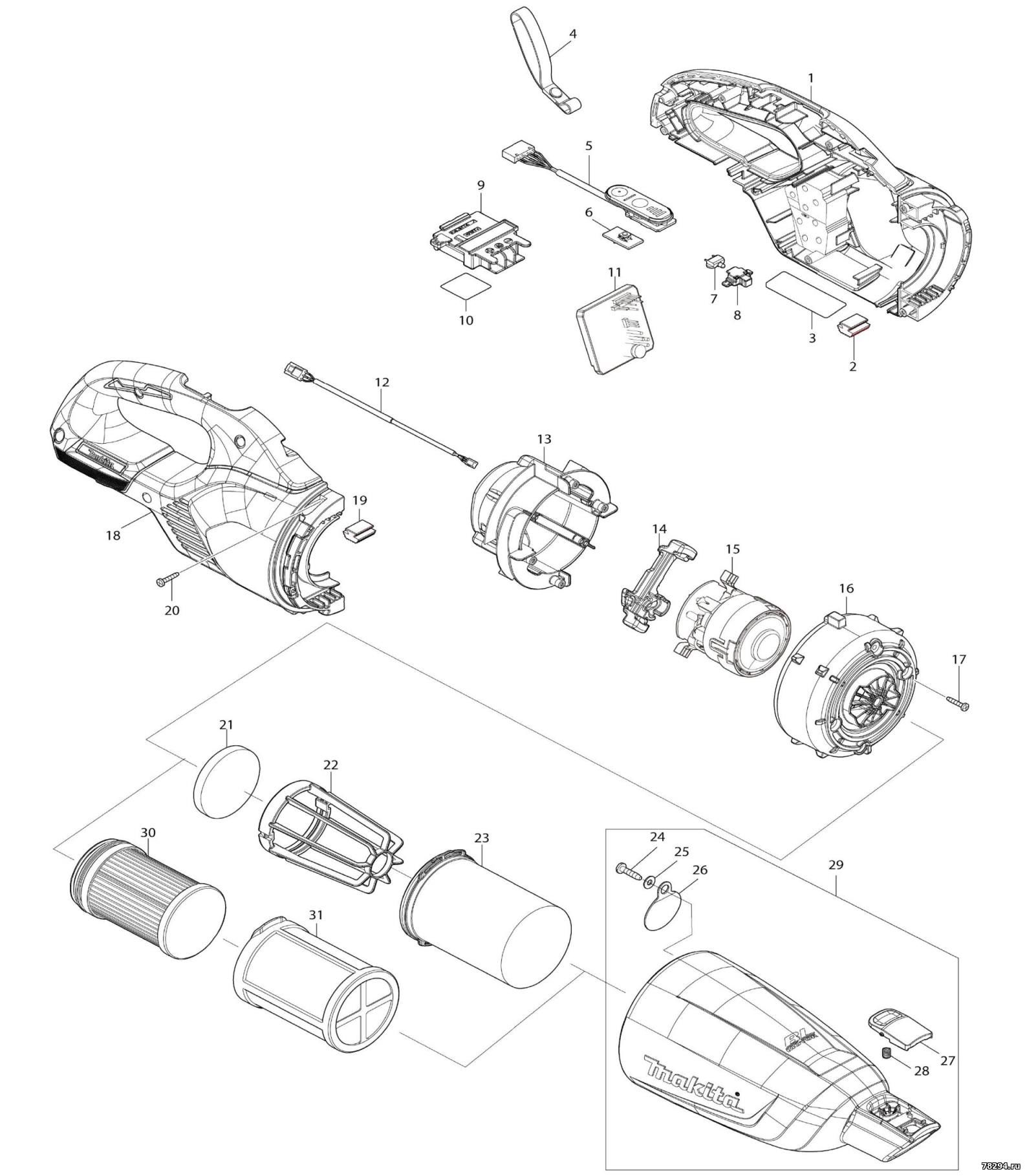

Makita DCL284F схема:

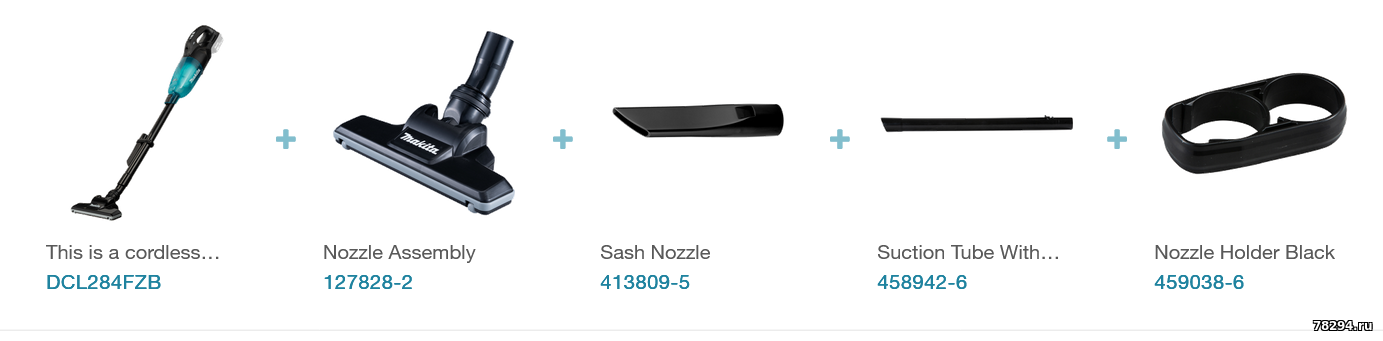

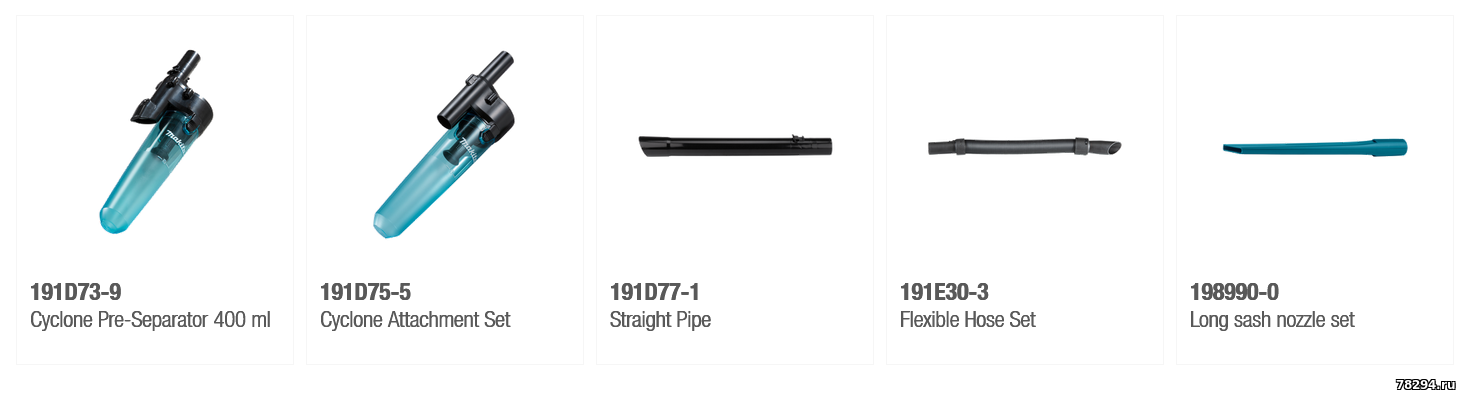

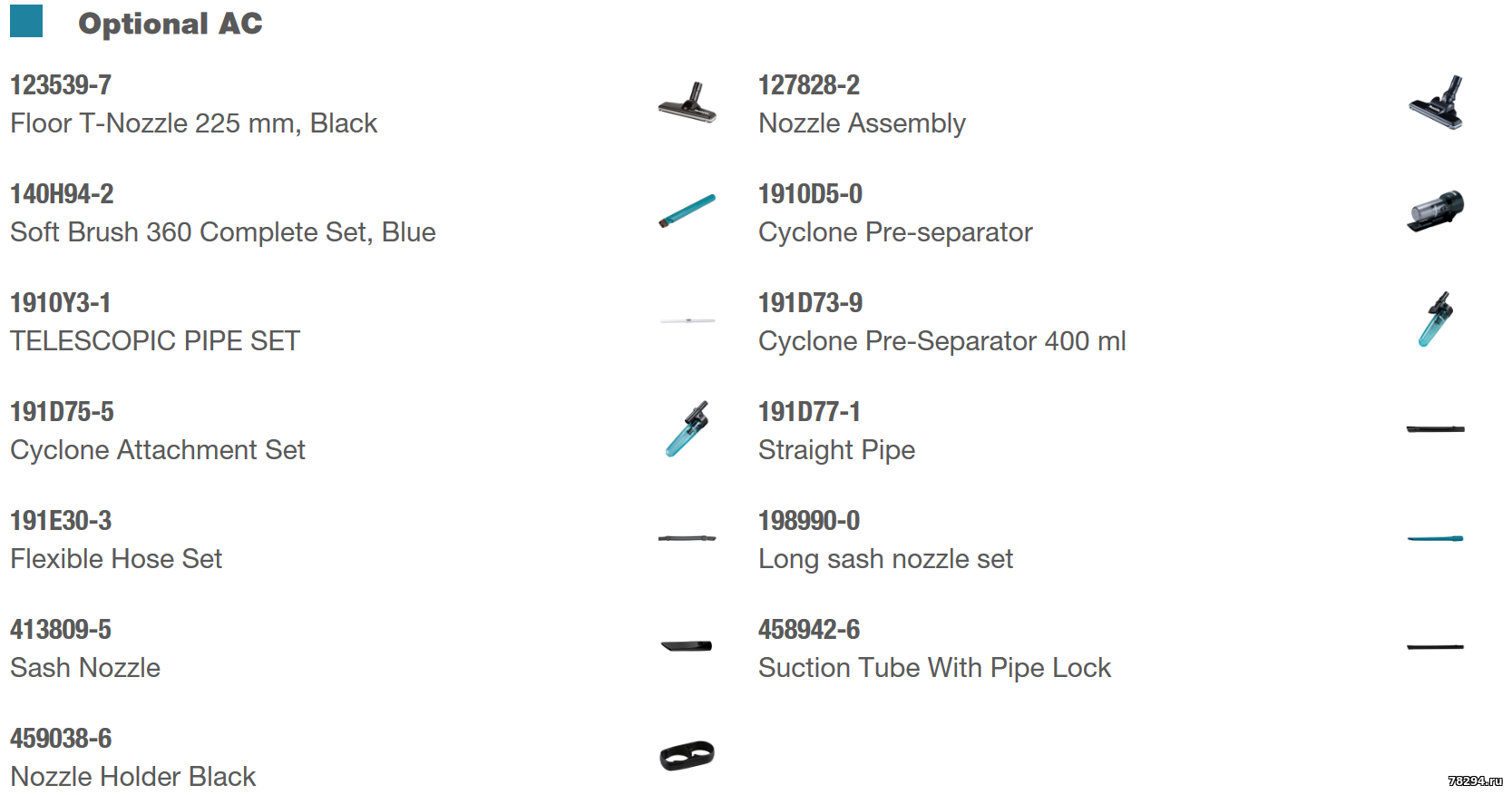

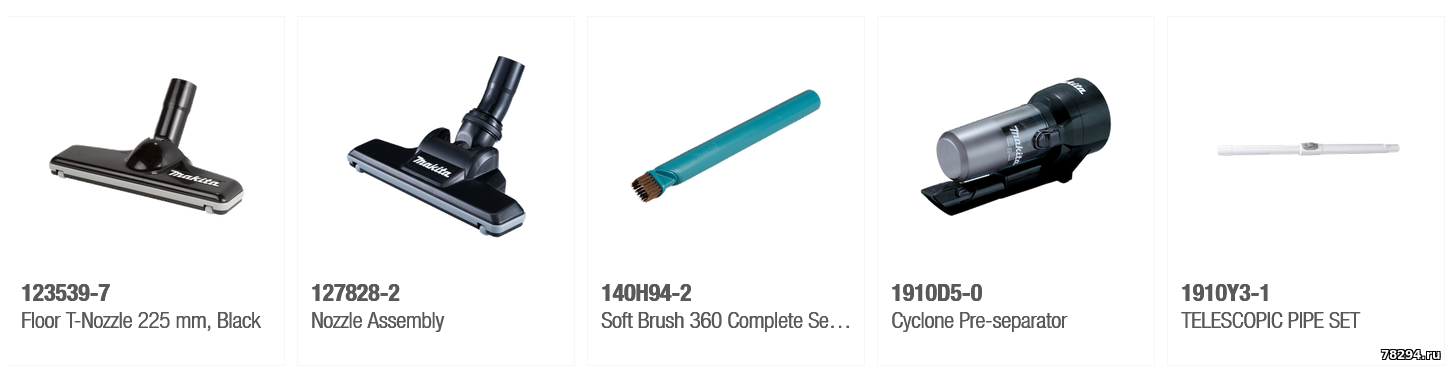

Аксессуары к Makita DCL284F











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 05.10.2024, 00:56 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Pos. Parts no. Description Quantity
001 183Y67-4 HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
C20 422974-9 SPONGE SHEET 2
D10 INC. 2,18,19
002 422460-0 RUBBER PLATE 1
003 8588G2-5 DCL284F NAME PLATE 1
004 163400-6 HANDSTRAP 1
005 141B54-1 INDICATION CIRCUIT COMPLETE 1
006 620E74-1 SWITCH UNIT 1
007 620E82-2 LED CIRCUIT 1
008 141H09-2 LED CASE COMPLETE 1
009 643874-2 TERMINAL 1
010 8588H4-8 DCL284F SERIAL NO. LABEL 1
011 620L20-6 CONTROLLER 1
C10 688163-8 LINE FILTER 1
012 632S32-9 LEAD UNIT 1
013 141E55-7 MOTOR COVER R COMPLETE 1
C10 263002-9 RUBBER PIN 4 4
014 422723-4 MOTOR COVER SEAL 1
015 629B87-1 MOTOR ASSEMBLY 1
016 413645-9 MOTOR COVER F 1
017 266429-2 TAPPING SCREW 3X16 4
018 183Y67-4 HOUSING SET 1
C10 263005-3 RUBBER PIN 6 2
C20 422974-9 SPONGE SHEET 2
D10 INC. 1,2,19
019 422460-0 RUBBER PLATE 1
020 266429-2 TAPPING SCREW 3X16 7
021 422268-2 SPONGE SHEET 57 1
022 458467-0 STAY 1
023 459325-3 EASY SHAKE OFF FILTER B 1
024 266326-2 TAPPING SCREW 4X18 1
025 941051-3 FLAT WASHER 4 1
026 424208-6 VALVE 1
027 413F33-6 BUTTON C 1
028 232485-4 COMPRESSION SPRING 5 1
029 136965-1 CAPSULE ASSEMBLY 1
D10 INC. 24-28
D11 INC. 24,26-28

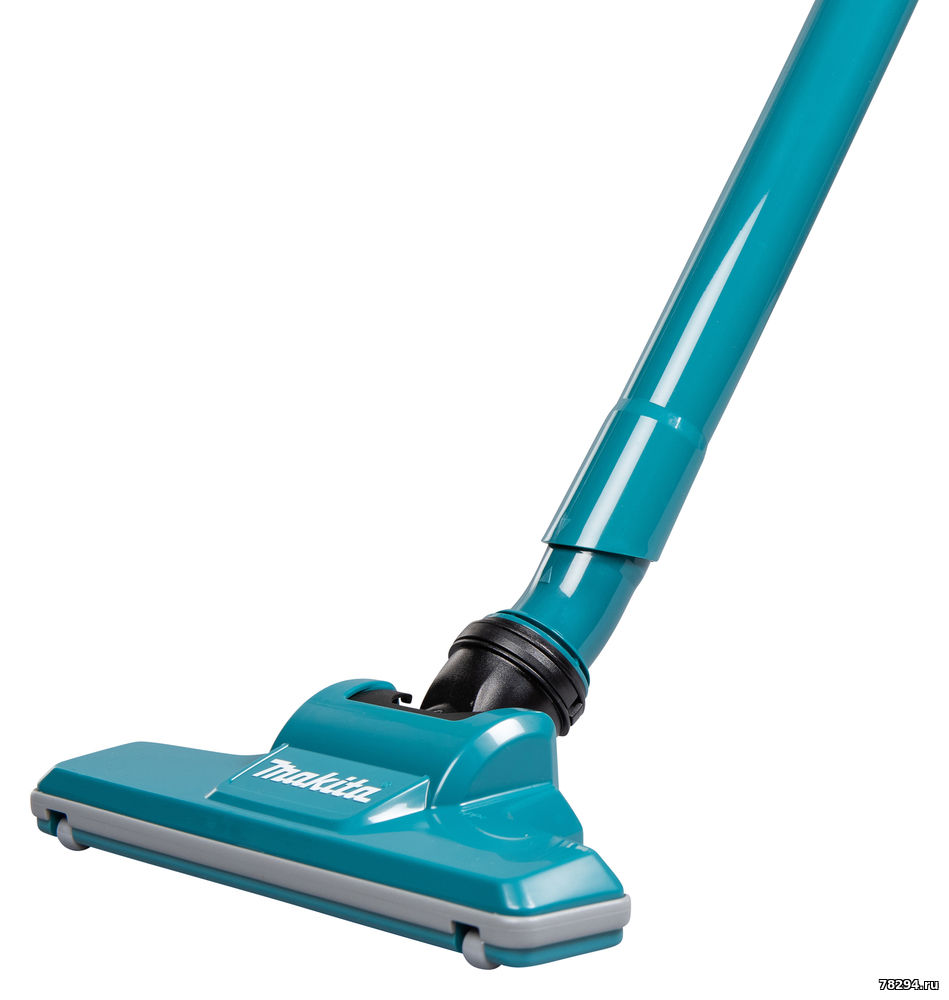

A01 127828-2 NOZZLE ASSEMBLY 1
C10 268208-4 PIN 3 4
C20 451410-8 ROLLER 4
C30 422963-4 WIPER 1

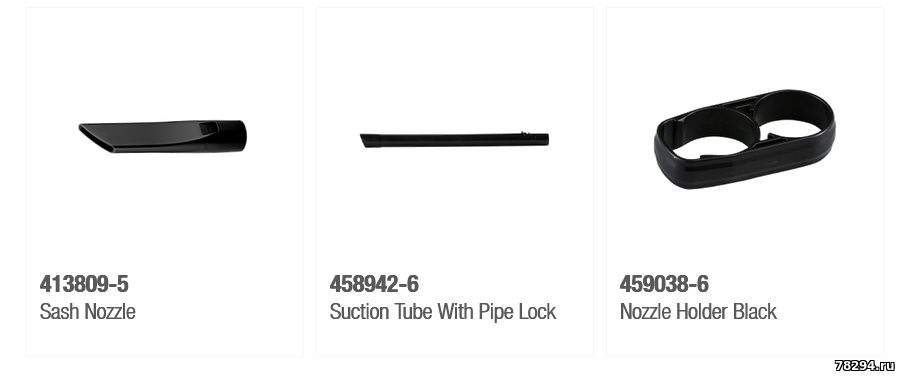

A02 413809-5 SASH NOZZLE 1
A03 459038-6 NOZZLE HOLDER 1
A04 458942-6 PIPE 1
F05 191D71-3 CYCLONE ATTACHMENT SET (LOCK) 1
F07 191D73-9 CYCLONE ATTACHMENT SET (LOCK) 1
F09 191D75-5 CYCLONE ATTACHMENT SET 1
F10 191D76-3 STRAIGHT PIPE SET 340 1
F11 191D77-1 STRAIGHT PIPE SET 340 1
F12 191D78-9 STRAIGHT PIPE SET 340 1
F14 191D80-2 STRAIGHT PIPE SET 320 1
F16 191E30-3 FLEXIBLE HOSE SET(LOCK) 1
F17 191X06-4 NOZZLE ASSEMBLY SET 1
F18 1910D3-4 CYCLONE UNIT SET 1
F19 1910D4-2 CYCLONE UNIT SET 1
F20 1910D5-0 CYCLONE UNIT SET 1
F22 1911L1-0 CLEANER STAND SET 1
F23 198538-8 SHELF BRUSH SET28 BLU 1
F24 198540-1 SHELF BRUSH SET28 BLK EU 1
F25 198545-1 FLEXIBLE HOSE SET28(BLU) 1
F26 198547-7 FLEXIBLE HOSE SET28(BLK)EU 1
F27 198553-2 ROUND BRUSH SET 28 BLU 1
F28 198555-8 ROUND BRUSH SET 28 BLK EU 1
F29 198751-8 PRE FILTER SET EU 1
F30 198753-4 EASY SHAKE OFF FILTER SET 1
F31 198868-7 FLEXIBLE HOSE SET28(WHI) 1
F32 198873-4 SHELF BRUSH SET28 WHI 1
F33 198878-4 ROUND BRUSH SET 28 WHI 1
F34 198915-4 FILTER SET 1
F35 198919-6 LONG SASH NOZZLE SET 28 WHI 1
F36 198990-0 LONG SASH NOZZLE SET 28 BLU 1
F37 198992-6 LONG SASH NOZZLE SET 28 BLK 1
F38 199038-1 SEAT NOZZLE SET 28 WHI 1
F39 199039-9 SEAT NOZZLE SET 28 BLK 1
F40 199041-2 SEAT NOZZLE SET 28 BLU 1
F41 199439-3 CREVICE NOZZLE 415 SET 1
F42 199491-1 CYCLONE ATTACHMENT SET 1
F44 199901-8 TOOL BAG SET 1
F46 199971-7 HOLDER SET 1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 05.10.2024, 01:05 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

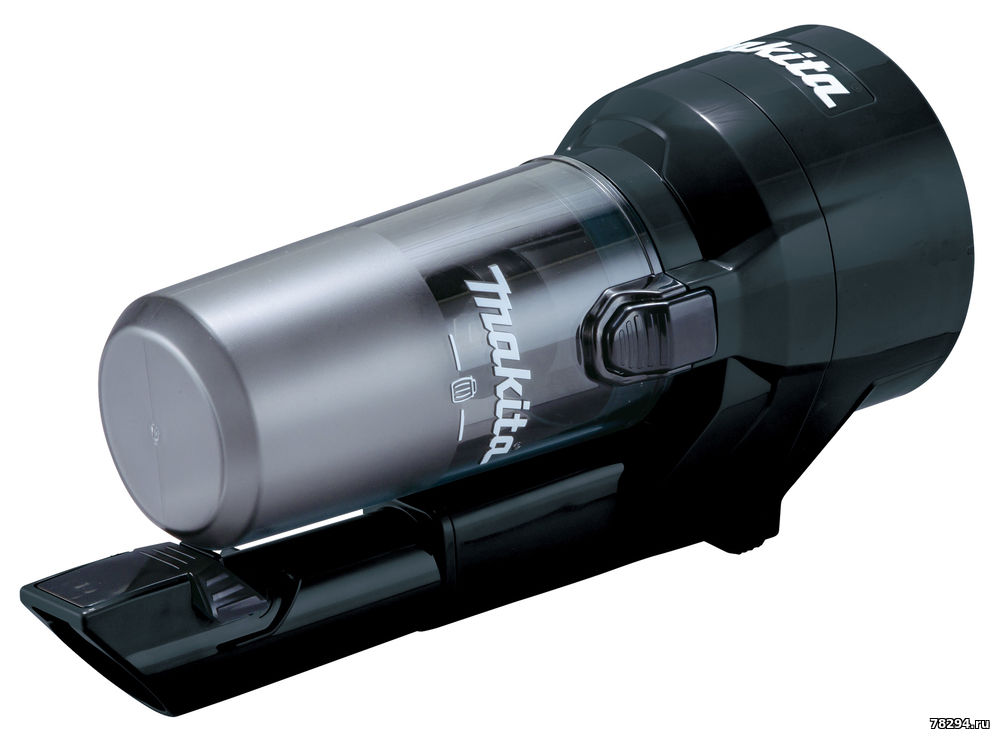

Cyclone Pre-separator
1910D5-0

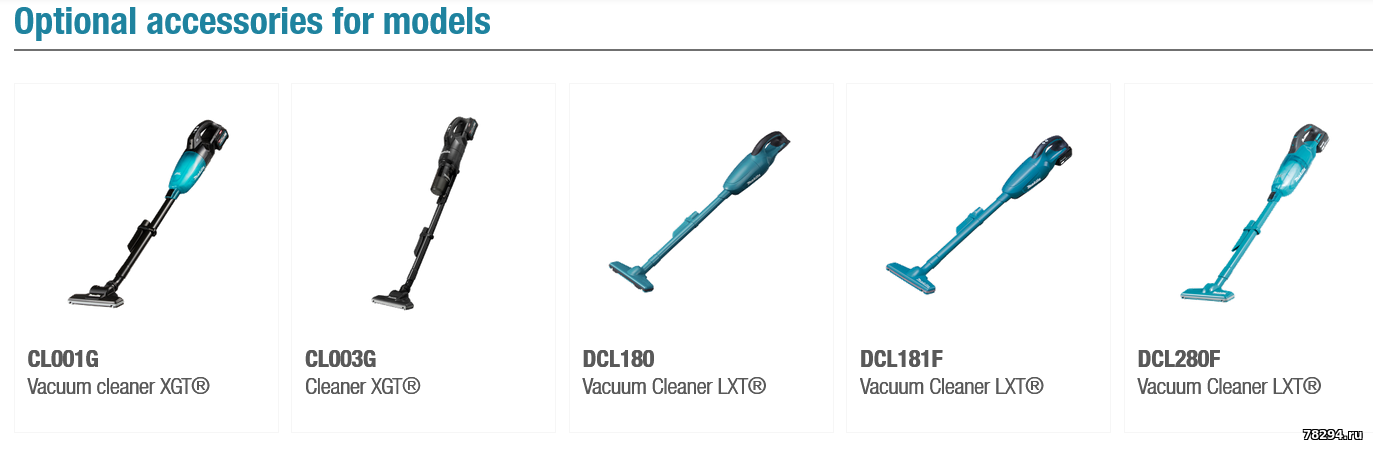

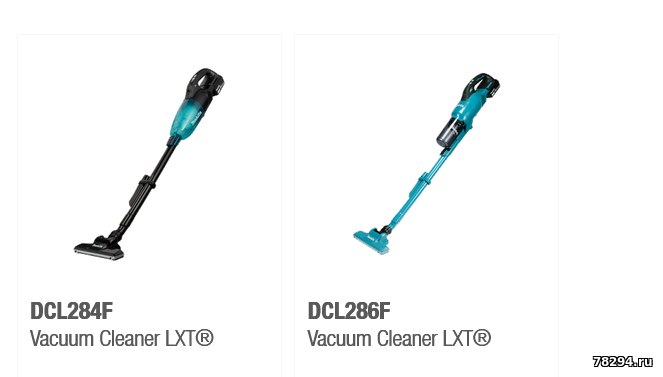

подходит к таким пылесосам макита: CL001G, DCL280F, DCL281F, DCL180, DCL181F, DCL140, DCL286F, DCL284F
