Форум » Электроинструмент » Схемы BMS, подключение и тесты » Плата BMS cx-bydbs-5s-v2 схема и подключение
Плата BMS cx-bydbs-5s-v2 схема и подключение
Anat78 Дата: Понедельник, 23.03.2020, 15:19 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Плата BMS cx-bydbs-5s-v2 схема и подключение
5S 18/21V 20A
Покупал здесь: http://ali.pub/4zkabj

Низкое энергопотребление, рабочий ток составляет около 25uA
Использовать можно для абсолютно все что питается от 18 вольт, разьемы можно выпаять и подпаиваться проводами просто









Контроллер стоит BM3451TJDC-T20B TSSOP20
https://datasheetspdf.com/pdf-dow....ics.pdf



Характеристики:



Подключение:
B+, B- подключение аккумулятора
BM - средняя точка.
P+, P- подключение нагрузки / зарядки

* Для активации схемы нужно подключить зарядное устройство.

Схема подключения:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
id5148236 Дата: Вторник, 22.03.2022, 22:34 | Сообщение # 2

Пользователи

id5148236

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день!
В акб нужно заменить такую плату.
Ребята, подскажите пожалуйста прядок подключения (порядок припайки проводов)



Сообщение отредактировал id5148236 - Вторник, 22.03.2022, 22:38
Anat78 Дата: Среда, 23.03.2022, 13:54 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Cхема kxyc-cmmt4540v5s











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 21.06.2022, 00:59 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

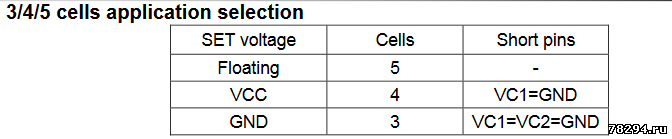

Еще про переделку этой платы на 3 и 4 S



Микросхема стоит: bm3451tndc t20b











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
