Индикаторы заряда для сборок 1S-7S li-ion
patisy4 Дата: Среда, 05.02.2020, 02:59 | Сообщение # 1

Пользователи

patisy4

Рядовой

  • Сообщений:56
  • Репутация:2±

Есть у китайцев достаточно неплохие по внешнему виду индикаторы заряда для сборок литиевых батарей - https://alii.pub/64d8y6
Мозгом микросхемы является LM324. В даташите указано, что работает она от 0 градусов. И ходят слухи, что при -10  она подыхает. Лично у меня такое не случалось, но я вполне допускаю подобное.
Вид спереди:

Вид сзади:

Во включенном состоянии сегменты горят ярким синим цветом, вокруг них горит красная окантовка. Если напряжение слишком низкое, горит только красная окантовка.

Размеры:

По сути это простые вольтметры, у которых загорается разное количество сементов в зависимости от напряжения на сборке. Логика такая. 1 сегмент- 25% заряда, 2 сегмента - 50%, 3 сегмента - 75%, 4 сегмента - 100%.
Если же говорить о вольтаже, получается так:
25% - около 3,3В на ячейку;
50% - около 3,6В на ячейку;
75% - около 3,76В на ячейку;
100% - около 3,98В на ячейку.
В зависимости от версии данные показатели могут незначительно различаться.
Внешне все индикаторы ничем особо не отличаются. Поставляются они в небольших пакетиках с наклейками, по которым и можно их отличить быстро.

Единственное их отличие - резистор R9. Именно с помощью него и можно задавать напряжение, на котором будет работать индикатор. Ниже приведу значения резистора R9 для различных сборок. Лично у меня в руках были такие индикаторы 1-4S, поэтому для них я указываю заводские номиналы резисторов.
1s - маркировка 30C (20кОм)
2s - маркировка 71C (53,6 кОм)
3s - маркировка 93С (90,9 кОм)
4s - маркировка 10d (124 кОм)
Естественно, мало у кого есть дома такие резисторы, поэтому при необходимости смены настройки напряжения с одной сборки на другую, подбирайте из нескольких последовательно соединенных резисторов похожее сопротивление.
Далее мой проверенный подбор для остальных сборок(заводские резисторы могут быть другие).
5s - 161 кОм (100+51+10 кОм)
6s - 198 кОм (100+47+47 кОм)
7s - 230 кОм (220+10 кОм)
Из-за отличия заявленного сопротивления и реального проверяйте, что у вас выходит с индикацией, ориентируясь на приведенные выше цифры(например для сборки на 5S напряжения срабатывания сегментов индикатора будут около 16,5В, 18В, 18,8В, 19,9В. В случае, если сопротивление гуляет в меньшую сторону, можно еще докинуть резисторы на 1-2 кОма.
Таким образом, заменив 1 резистор, можно легко получить из индикатора на 1 сборку, индикатор на любую другую в пределах 1-7S. Больше не получится, микросхема LM324 не поддерживает больший вольтаж.
Anat78 Дата: Среда, 05.02.2020, 13:29 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4895
  • Репутация:30±
Anat78

Для индикации заряда аккумулятора в корпус батареи устанавливается индикатор заряда
литиевой батареи 4S xw228dkfr4
Купить можно здесь: alii.pub/64d8y6



Схема индикатора xw228dkfr4:
Микросхема LM 324



  • 100% - >15.6в
  • 75% - >14.8в
  • 50% - >14в
  • 25% - >12,6в
  • 0% - <12,6в - светится только окантовка.


сопротивление R9 для:
1S  = 20 кОм
2S  = 53,6 кОм
3S  = 90,9 кОм
4S  = 124 кОм
5S  = 157 кОм
6S  = 190 кОм
7S  = 223 кОм (но так же надо увеличить и сопротивления в цепи питания светодиодов)

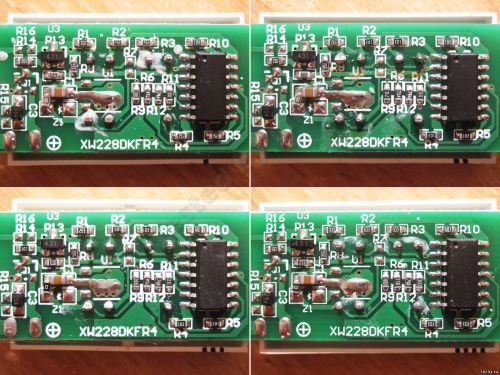

сравнение плат 1S и 4S:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ELITE Дата: Четверг, 02.06.2022, 17:52 | Сообщение # 3

Пользователи

ELITE

Рядовой

  • Сообщений:12
  • Репутация:0±
ELITE

а нет ли какого либо индикатора, дабы показывал каждый элемент??
скажем 4S
хочется видеть мониториг каждого элемента независимо и общее состояние на одном экране (наверное лучше ЖК)
Anat78 Дата: Пятница, 03.06.2022, 10:35 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4895
  • Репутация:30±
Anat78

Цитата ELITE ()
хочется видеть мониториг каждого элемента независимо и общее состояние на одном экране
https://aliexpress.ru/item/1005001361658704.html

от 2S до 7S


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
