Модуль защиты BMS 3S 8A схема с переделкой и установкой
Anat78 Дата: Понедельник, 28.10.2019, 12:46 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений: 1402
  • Репутация: 5
Anat78

Модуль защиты BMS 3S 8A схема с переделкой и установкой

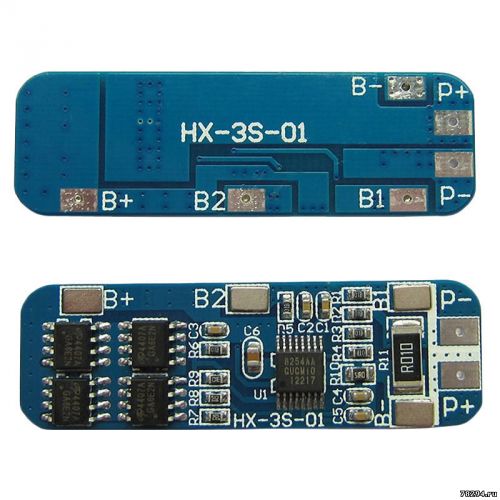

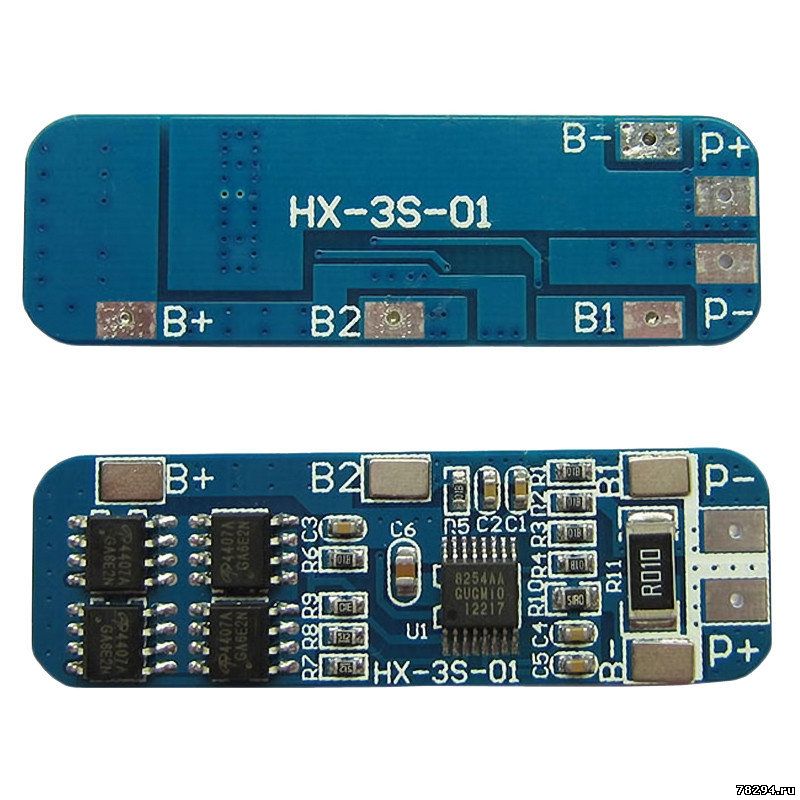

BMS Контроллер заряда-разряда для 3-х Li-Ion аккумуляторов 18650 HX-3S-01 8A 11.1-12.6V

Описание:
- Диапазоне напряжения заряда: 4.25-4.35V±0.254
- Диапазоне напряжения разряда: 2.3-3.0V±0.254
- Максимальный рабочий ток: 6-8А
- Рабочая температура:-40 до + 50 ° C
- Верхний предел мгновенный ток: 9-10A
- Условия хранения: -40 до + 80 ° C
- Ток покоя: меньше чем 30uA
- Эффективная жизнь: более чем 30000 часов
- Внутреннее сопротивление: меньше чем 100mΩ
- Защита от короткого замыкания
- Зарядное напряжение: 12.6V-13
- Размер: 50 x 16 x 1.0 мм
Спецификация:
- 3 строки (сочетание серии 3шт 18650 батареи или литиевые полимерные)
- 10.8V (Номинальное напряжение батареи полимера)
- 11.1В (Номинальное напряжение 18650 или 3.7В литиевая батарея)
- 12.6V (напряжение после полностью заряженная литий батарея)
- Разряд 10А (относится к верхний предел разряда текущий предел)

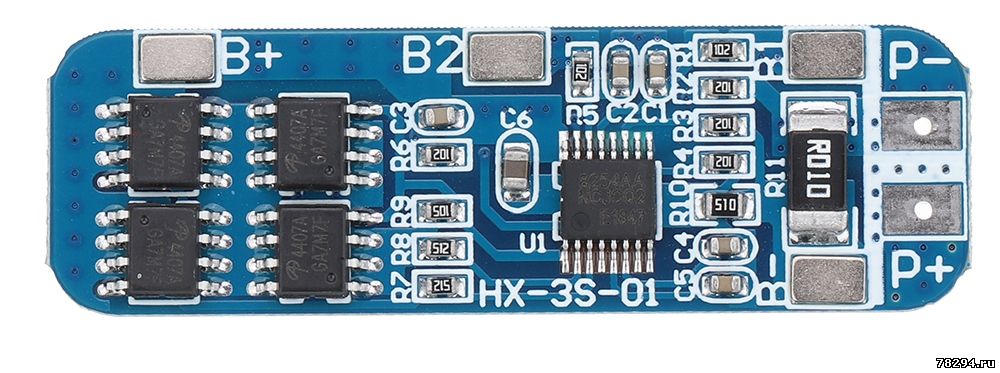

Чип контроллера заряда-разряда: Seiko S-8254АA, ключ - 4шт AO4407 или FDS4435A

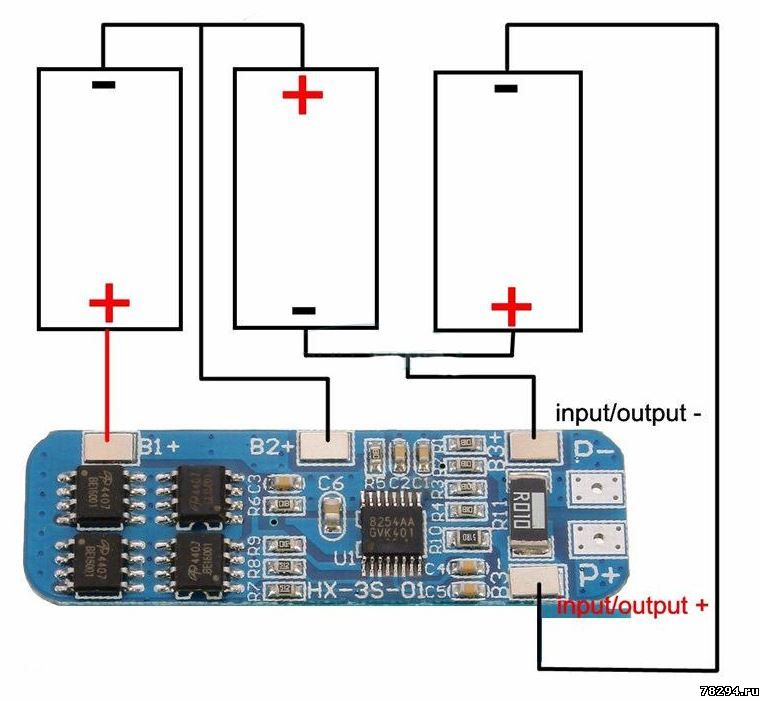

Схема подключения:

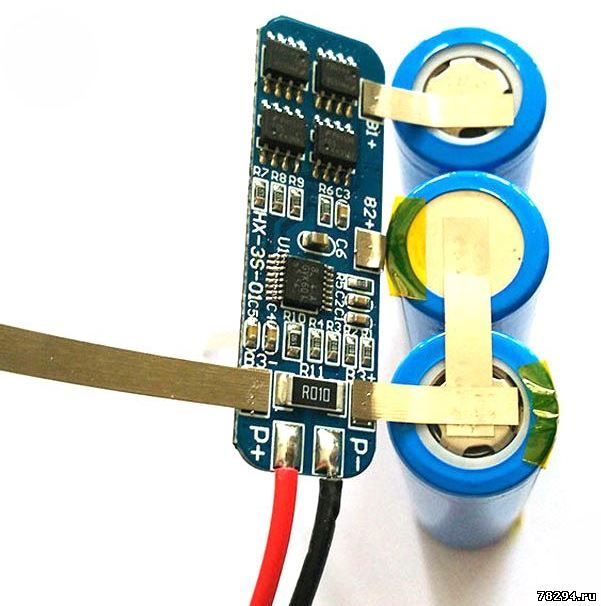

Пятаки нужны под приварку никелевой ленты:

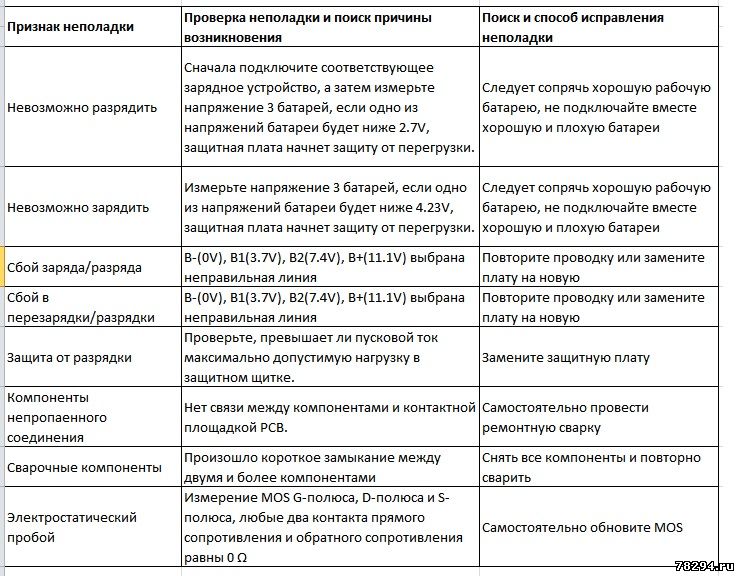

Поиск и устранение неисправностей BMS:
