Модуль защиты BMS 3S 20A схема (xr-121 bms)
|
|
|
Anat78
|
Дата: Понедельник, 28.10.2019, 10:53 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Модуль защиты BMS 3S 20A схема с переделкой и установкой
Rev 2.3
BMS 3S 20A (xr-121 bms Схема подключения)
Купить можно здесь: http://ali.pub/5iu43i
Модуль контроллера заряда с защитой на 3 АКБ 18650 (4.2В-12.6В; 20A) BMS 3S
предназначен для заряда аккумуляторной батареи из трех последовательно
соединенных элементов типа 26650 либо из шести элементов 18650 при том,
что последовательно будут соединены два параллельно включенных элемента.
Технические характеристики:
- Напряжение заряда: 12,6 В-13,0 В.
- Максимальный ток заряда – 10 А.
- Максимальный постоянный ток разряда – 20 А.
- Защита от перезаряда: 4.18 - 4.22В
Защита от переразряда: 2.75 - 2.85ВВозобновление зарядки: 4.05 - 4.15В - Максимальная мощность – 252 Вт.
Основные достоинства
- Автоматическое отслеживание заряда/разряда
- Защита от перегрузок
- Отслеживание состояния каждого элемента
Меры предосторожности:
1. Строго в соответствии со схемой подключать провода: 0V/4,2 V/8,4 V/12,6 V, в противном случае это может привести к
повреждению.
2. После подключения, нужно сначала зарядить для активации, затем будет выходное напряжение.
Внимание: Не смешивайте хороший аккумулятор и плохой аккумулятор для использования.
Схема подключения:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 28.10.2019, 11:56 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Модуль защиты BMS 3S 20A схема с переделкой и установкой

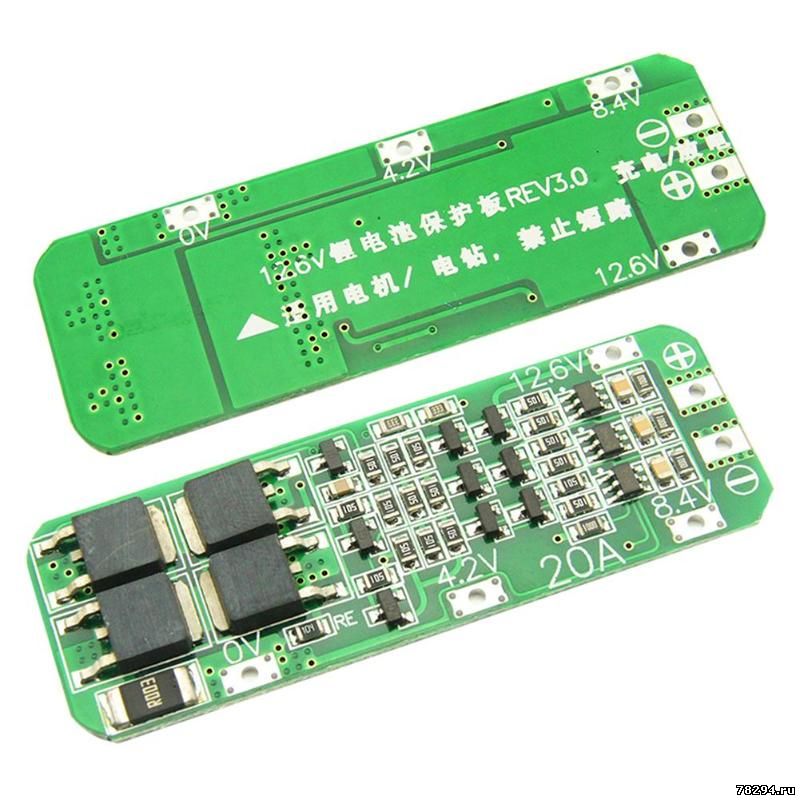

Rev 3.0
Технические характеристики:
Подходящий диапазон:
Для номинального напряжения 3.6В 3.7В литиевая батарея(Включая 18650,26650, литий-полимерные батареи)Размер продукта: 64mmx20mmx3.4 мм/2.52 x 0.79 x 0.13"
Материал:МеталлЗарядное напряжение: 12.6V
Максимальный выходной ток: 20A
Максимальная выходная мощность / зарядки мощность: 252W
Меры предосторожности:
1.Строго по схеме электропроводки: 0В/4.2V/8.4V/12.6В, в противном случае это может привести к повреждению чип.
2.После подключения то нужно первого заряда активации, а затем будет иметь выход.
Схема подключения у всех модулей одинаковая
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 28.10.2019, 12:00 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Модуль защиты BMS 3S 20A схема с переделкой и установкой
Rev 1.1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 28.10.2019, 12:03 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Модуль защиты BMS 3S 20A схема с переделкой и установкой
Rev 2.0 http://alli.pub/68ysus
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
antonharb
|
Дата: Вторник, 02.02.2021, 21:02 | Сообщение # 5
|
|
|
Подскажите где копать Есть плата БМС брал 2 шт с Али на 20А. У обоих не работает защита от разряда батареи. Т.е. если напряжение падает ниже чем 2,4 В, микруха DW01 срабатывает на транзисторе который отключает полевики, на базе появляется напряжение 0,5В, а транзистор не открывается, только чуть чуть приокрывается но этого не хватает закрыть полевик. Защита от КЗ и перезарядки работает. Менял местами транзисторы, что стояли на защиту от КЗ результата не дало.
Схема вроде полностью совпадает вот с этой
При срабатывании защиты от КЗ и перезаряда, на базах транзисторов тоже 0,5В но они открываются и закрывают полевик, а тоже напряжение на базе транзистора от переразряда не открывет транзистор. Что может быть?
Сообщение отредактировал antonharb - Вторник, 02.02.2021, 20:00 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 02.02.2021, 21:56 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Данная плата плохо себя ведет при низком напряжении питания потому что контроллеры здесь питаются от каждого элемента
Надо применять такие платы хотя бы: http://ali.pub/5iubab
3S BMS 25A 12.6V
Характеристика:
1: для литий-полимерный LiMnO защиты параметров (3,6 V/3,7 V)
2: защита от перезаряда одной ячейки напряжение: 4,23-4,28 В
3: одноэлементный перезаряд rotect восстанавливающее напряжение: 4,08-4,18
4: Защита от избыточного заряда защита задержки: 0,5-1.5S
5: Защита от перенапряжения с одной ячейкой: 2,72-2,88 в
6: одна ячейка защита от избыточной разрядки защиты восстановить напряжение: 2,9-3,1 V
7: защита от перезарядки ток: 60A
8: защита от перегрузки тока: 60A
9: защита от избыточной разрядки protectdelay: 0,5-1.5S
10: защита от температуры: Да
11: защита от разъединения: Да
12: защита от нехватки: Да
13: задержка нехватки: 100 - 600 мкс
15: Ток зарядки: 25A
16: Ток разрядки: 25A
17: Напряжение зарядки: 12,6 в течение 3 секунд изменение языка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
it
|
Дата: Суббота, 17.07.2021, 16:55 | Сообщение # 7
|
|
|
Цитата Anat78 (  ) Модуль защиты BMS 3S 20A... Rev 2.0
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 17.07.2021, 17:35 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Именно поэтому что много брака и перешел на эти: http://ali.pub/5iubab
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
duts33
|
Дата: Четверг, 09.09.2021, 12:19 | Сообщение # 9
|
|
|
Ставил такие зеленые платы в АКБ шуруповерта 3S, но при резком нажатии на кнопку уходят в защиту. Есть вариант как то обойти это? Или только установкой платы на 40А ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.09.2021, 13:23 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
да только 40А ставить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
RONIN
|
Дата: Четверг, 09.12.2021, 00:31 | Сообщение # 11
|
Пользователи
RONIN
Рядовой
- Сообщений:13
- Репутация:0±
|
Здравствуйте.
Есть подводный металлоискатель Еxcalibur.
Питание 12v, потребление не больше 300 мА. Планирую поставить 18500 они по размеру станут в бокс http://alli.pub/65nyt2
Но вот с платами не могу понять. Одна зарядная с защитой, другая с защитой и балансиром.
http://alli.pub/65nysh
http://alli.pub/65nyr4
И вот такая есть http://alli.pub/65nypk
Сообщение отредактировал RONIN - Четверг, 09.12.2021, 00:36 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.12.2021, 00:59 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Вторая http://alli.pub/65nyr4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
RONIN
|
Дата: Четверг, 09.12.2021, 01:37 | Сообщение # 13
|
Пользователи
RONIN
Рядовой
- Сообщений:13
- Репутация:0±
|
То есть вторая по ссылке без балансира? Если да, то почему?
Сообщение отредактировал RONIN - Четверг, 09.12.2021, 01:39 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.12.2021, 01:51 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
на нормальном контроллере
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
RONIN
|
Дата: Вторник, 15.02.2022, 15:07 | Сообщение # 15
|
Пользователи
RONIN
Рядовой
- Сообщений:13
- Репутация:0±
|
Здравствуйте.
Хорошо, но балансировки то не будет, я так понимаю.
Если ставить плату с балансировкий то обычно какой ток балансировки и каким
током лучше заряжать , что бы плата справлялась с выравниванием
заряда? Время на зарядку позволяет выставить минимальный ток, только
какой он должен быть (50, 100, 200 мА)
Спасибо.
Вторая по ссылке, как Вы и советовали в 12 сообщении
Сообщение отредактировал RONIN - Вторник, 15.02.2022, 15:12 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 15.02.2022, 15:22 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
В такой нет балансировки:
хотите и балансировку тогда так: http://alli.pub/68y6qx
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
RONIN
|
Дата: Вторник, 15.02.2022, 15:41 | Сообщение # 17
|
Пользователи
RONIN
Рядовой
- Сообщений:13
- Репутация:0±
|
Цитата Anat78 ( ) В такой нет балансировки:
Цитата Anat78 ( )
Ну я пока взял ту, что в вашем втором сообщении.
Какой ток посоветуете подавать, что-бы балансир справлялся.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 15.02.2022, 16:07 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Чтобы влезло - можно использовать внешний балансир просто
http://alli.pub/68y8zt
ток балансировки 66 мА
Ставится рядом с платой БМС
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
RONIN
|
Дата: Вторник, 15.02.2022, 22:57 | Сообщение # 19
|
Пользователи
RONIN
Рядовой
- Сообщений:13
- Репутация:0±
|
Возник ещё вопрос. Ваше сообщение №4, всё таки с балансиром или нет? Разные продаваны разное указывают.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 15.02.2022, 23:02 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
с балансировкой
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Lovelas
|
Дата: Вторник, 01.03.2022, 23:56 | Сообщение # 21
|
Пользователи
Lovelas
Рядовой
- Сообщений:23
- Репутация:0±
|
Надо применять такие платы хотя бы: http://alli.pub/69hwyt
3S BMS 25A 12.6V
Характеристика:
1: для литий-полимерный LiMnO защиты параметров (3,6 V/3,7 V)
2: защита от перезаряда одной ячейки напряжение: 4,23-4,28 В
3: одноэлементный перезаряд rotect восстанавливающее напряжение: 4,08-4,18
4: Защита от избыточного заряда защита задержки: 0,5-1.5S
5: Защита от перенапряжения с одной ячейкой: 2,72-2,88 в
6: одна ячейка защита от избыточной разрядки защиты восстановить напряжение: 2,9-3,1 V
7: защита от перезарядки ток: 60A
8: защита от перегрузки тока: 60A
9: защита от избыточной разрядки protectdelay: 0,5-1.5S
10: защита от температуры: Да
11: защита от разъединения: Да
12: защита от нехватки: Да
13: задержка нехватки: 100 - 600 мкс
15: Ток зарядки: 25A
16: Ток разрядки: 25A
17: Напряжение зарядки: 12,6 в течение 3 секунд изменение языка
реально сколько они држат ток на разряд при работе? Есть сведения? Можно ли повысить ток отдачи при работе шуруповерта до 30 А?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.03.2022, 14:02 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Увеличить отдаваемый ток немного можно до 30А за счет применения радиатора охлаждения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
igorwxxcc2098
|
Дата: Суббота, 14.05.2022, 04:08 | Сообщение # 23
|
|
|
Здравствуйте, при зарядке платы Rev 2.0 не сработала защита от перезарядки. То есть заряжался аккумулятор и решил проверить напряжение в итоге было 12.7 , на одной батарейке напряжение было 4.33 , а на остальных 4.2..
Это значит что плата с браком и на выброс ее, или что может быть?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.05.2022, 03:28 | Сообщение # 24
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
да бракованная плата, проще заменить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vlad2020200
|
Дата: Среда, 09.11.2022, 02:42 | Сообщение # 25
|
|
|
Возник вопрос с зарядкой батареи на этой bms. Дело в том, что заряжал батарею блоком от ноутбука (18,4В, 3,4А) и cc-cv преобразователем xl4015. Выставил 12.6В, 1А, все работало нормально, потом через некоторое время решил проверить что на выходе преобразователя. Оказалось, что на выходе входное напряжение (при вращении переменников ни ток, ни напряжение на выходе не регулировались). Но как не странно,bms-ка выдержала и даже не допустила перезаряда (на выходе батареи было 12.4В). Так вот, насколько сильно такая зарядка могла повредить батарею и можно ли так дальше заряжать ее?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 09.11.2022, 05:14 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:5067
- Репутация:34±
|
Не повредила, но лучше так не заряжать и правильно настроить преобразователь http://www.78294.ru/forum/23-850-1
