Фотореле ФР 602 серый, макс. нагрузка 2500 Вт IP44 IEK Схема
Anat78 Дата: Пятница, 29.12.2017, 19:55 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений: 1387
  • Репутация: 5
Anat78

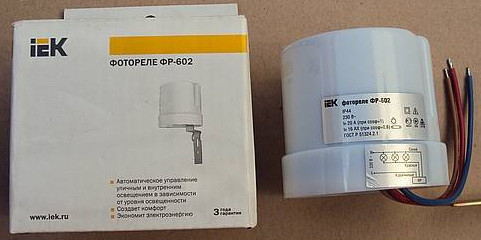

Схема Фотореле ФР 602 серый, макс. нагрузка 2500 Вт IP44 IEK

Модель или исполнение: Датчик освещенности
Номин напряжение:230В
Частота:50 Гц
Макс мощность ламп накаливания:2500Вт
Макс суммарный ток нагрузки:25А

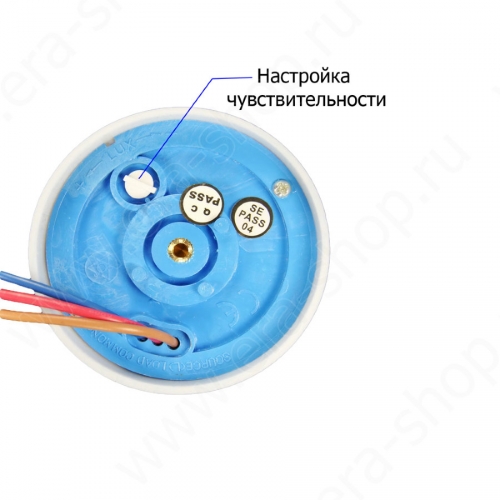

Рабочая освещенность:5-50 (регулируется)лк
Потребл мощность вкл дачтика:0.45Вт
Класс защиты:II
Степень защиты - IP:IP44
Фотоэлемент:Встроенный
Сечение подключаемых проводников:2,5мм
Температура эксплуатации:от -25 до +45°C
Климатическое исполнение:У3
Глубина:90.0мм
Высота:70.0мм
Диаметр:78.0мм

Ссылка на оф сайт ИЭК

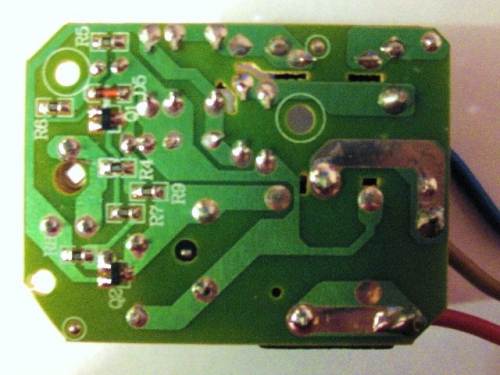

Схема:
