Форум » Электроинструмент » Схемы и разборки всего подряд » Модуль защиты BMS 6S 15A (BW-6S, CF-6S12A-A, 6S12A-A)
Модуль защиты BMS 6S 15A
Anat78 Дата: Суббота, 05.10.2019, 14:39 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:1832
  • Репутация:9±
Anat78

Модуль защиты BMS 6S 15A BW-6S, CF-6S12A-A, 6S12A-A

Размеры: 50 * 30*2 мм
Максимальный ток разряда: 15A
Мгновенный ток разряда: 25A
Напряжение зарядки: 25,5 В
Ток зарядки: 15A (макс.)
Напряжение обнаружения избыточного заряда: 4,28 ± 0,05 В
Задержка защиты от перегрузки: 0,1 S
Напряжение сброса перезаряда: 4,08 ± 0,05 В
Напряжение обнаружения перегрузки: 2,55 ± 0,08 В
Задержка обнаружения избыточного разряда: 0,1 s
Напряжение сброса избыточного разряда: 2,9 ± 0,1 В
Напряжение обнаружения перегрузки по току: 150 мВ
Задержка обнаружения перегрузки по току: 9 мс
Ток защиты от перегрузки по току: 30 ± 3A
Состояние защиты от перегрузки: отключите нагрузку
Задержка обнаружения короткого замыкания: 250uS
Состояние защиты от короткого замыкания: отсоедините отрицательный открытый
Сопротивление проводимости основной цепи: 20 МОм
Рабочий ток: ≤ 30uA
Ток сна (батарея при разрядке) 10uA
Диапазон температур:-30/+ 80 ℃

Есть несколько версий плат, но они по схеме одинаковые абсолютно







Схема подключения BW-6S, CF-6S12A-A, 6S12A-A:



как переделать bms 6s в bms 5s - Нужно просто контакт B5 посадить на +


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Вторник, 04.02.2020, 18:46 | Сообщение # 2

Пользователи

patisy4

Рядовой

  • Сообщений:42
  • Репутация:0±

Вопрос тут появился. Есть еще такая версия платы с контактами T. Это подключение термистора или что-то другое?
http://ali.pub/4g6p5f

Anat78 Дата: Вторник, 04.02.2020, 18:54 | Сообщение # 3

Администраторы

Anat78

Полковник

  • Сообщений:1832
  • Репутация:9±
Anat78

все верно там 2 контакта для подключения термодатчика на размыкание
После установки термодатчика - удалить шунтирующий резистор

http://ali.pub/4g6pg4


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Среда, 05.02.2020, 02:02 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:42
  • Репутация:0±

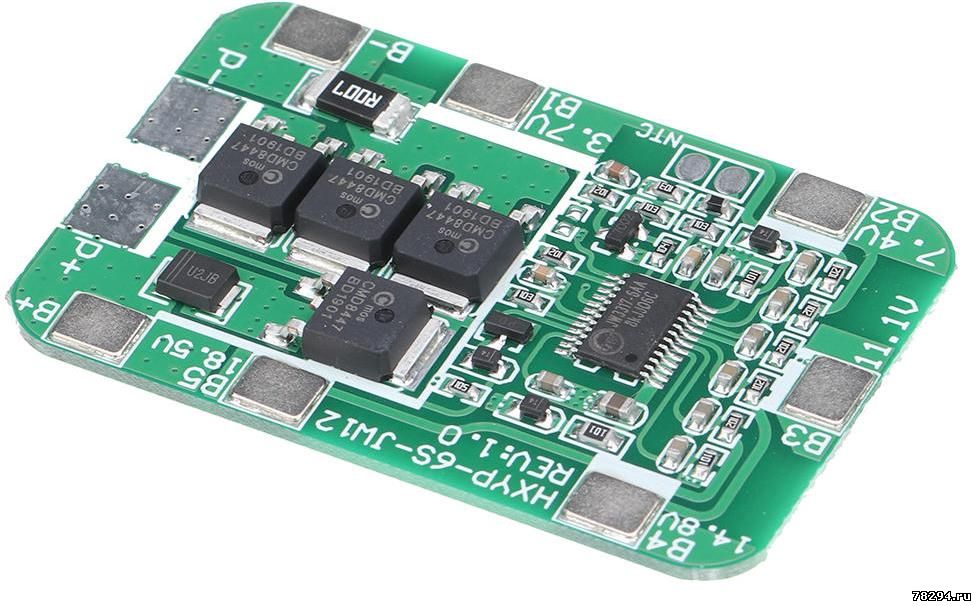

И еще один вид такой платы BMS hxyp-6s-jw12. Она на 14A (22A-пиковый ток), но по факту, скорее всего, почти тоже самое. Но здесь уже, судя по фото, используется NTC термистор. Знать бы какой, но наши соседи, конечно, об этом умолчали. Скорее всего на 10 кОм. Тут уже ничего, скорее всего, выпаивать не нужно.
http://ali.pub/4g85c5







микросхема использована jw3317-6aa
в корпусе TSSOP-24
5/6/7 Cell Battery Protectors
даташит https://www.joulwatt.com/en/proinfo_3488.html
https://www.joulwatt.com/Upload/file/201901/20190116172044_8125.pdf

Схема:


2 датчика температуры можно подключать по 10 ком



1. Input voltage is high to 60V
2. Monitor 5~7 series cell battery and support cascaded operation
3.High-accuracy voltage detection for each cell Overcharge detection voltage:
3.6~4.4V (50mV step) Accuracy ±25 mV
Overcharge release hysteresis: 0.1~0.4V (50mV step)
Over discharge detection voltage: 2.0~3.2V (100mV step) Accuracy ±80 mV
Over discharge release hysteresis: 0.1~0.7V (100mV step)
4.Discharge over current detection in 3-step1st Discharge over current detection voltage:
0.05~0.2V (25mV step) Accuracy ±10mV2nd Discharge over current detection voltage:
0.1~0.4V (50mV step) Accuracy ±20mVShort circuit detection voltage:0.4~1.0V (100mV step) Accuracy ±100mV
5.Fixed internally:
Overcharge detection delay time 1s Over discharge detection delay time 1s
Load short circuit detection delay time 300us
6.Programmable by external capacitor:Discharge overcurrent detection delay time, 1st: 0.1~10s 2nd: (0.1~10s)×1%
7.Fault detection on the external capacitor
8.High-accuracy battery temperature detectionCharging over-temperature protectionthreshold: 0.85V Accuracy ±30mV
Charging over-temperature hysteresis: 50mV
Discharging over-temperature protection threshold: 0.98V Accuracy ±40mV
Discharging over-temperature hysteresis: 30mV
9. 1.2V LDO output for external application
10.Discharge disable mode selectable
11.Charging Permission (CP) condition check
12.Open wire detection
13.Wide range of operation voltage 6V to 60V
14.Wide range of operation temperature -40°C to +85°C
15.Low current consumption Full power mode 20uA max. (T=25°C)
Sleep mode 12uA max. (T=25°C)   Shutdown mode 350nA max. (T=25°C)
16.Package: 24-Pin TSSOP
