Универсальная зарядка LiitoKala Lii-100 разборка схема ремонт
В комплекте зарядное и USB кабель только
Длина штатного USB кабеля 62см
Разряжать никель и измерять ёмкость не умеет, зато имеет встроенный повербанк 5В/1А
Управление очень простое — всего одной кнопкой. Длительным нажатием выбирается ток заряда, короткое нажатие кнопки — тип аккумулятора. Во
время зарядки, ток можно поменять, тип аккумулятора можно сменить только
до начала зарядки. Кратковременное нажатие кнопки во время заряда
показывает тип аккумулятора
Нагрев корпуса в режиме заряда незначителен.
По умолчанию, ток устанавливается 0,5А, что вполне разумно.
При установке аккумулятора Ni-MH (Ni-Cd), он определяется верно без
возможности выбора. При установке любого Li аккумулятора, по умолчанию
включается режим заряда Li-ion 3,70В (4,20В).
Измеренный ток заряда в режиме 0,5А — 0,49А, в режиме 1А — 0,965А.
При заряде в режиме Ni-MH, зарядный ток каждую секунду отключается на 0,2с для измерения напряжения аккумулятора.
Дельту напряжения для контроля заряда Ni-MH ловит нормально, перезаряда нет.
После цикла измерения, ток плавно повышается до номинала. В итоге,
реальный интегральный ток заряда в режиме Ni-MH 1А получается около
0,7А.
При соединении выхода и входа, загораются все синие индикаторы как после окончания заряда, преобразователи при этом не работают.
Соответствие напряжений: Номинальное рабочее — Конечное заряда — Реальное конечное
Li-ion: 3,85 — 4,35 — 4,40
Li-Fe: 3,20 — 3,65 — 3,69
Li-ion: 3,70 — 4,20 — 4,25
NiMH: 1,20 — 1,48 — конечное напряжение зависит от аккумулятора
Во время зарядки, мигающий индикатор показывает примерный процент заряда аккумулятора.25% — 50% — 75% — 100%
По окончании заряда, непрерывно горят все синие индикаторы.
Индикация — динамическая, синие светодиоды заметно мерцают.
Частота работы преобразователя зарядки (ШИМ контроллера) — 62,5кГц
В режиме повербанка, зарядка работает только с Li-ion аккумуляторами 3,70В (3,85В)
По мере разряда, число горящих синих индикаторов уменьшается, при
напряжении 3,25В — начинает мигать индикатор 25%, а при падении
напряжения до 2,92В — повербанк отключается полностью.
Минимальный выходной ток 70мА, при меньшем токе повербанк отключается.
Разбираем зарядное:
На U2 собран повербанк, с управлением от контроллера. На элементах Q4, Q5, R19 собрана защита аккумулятора и преобразователя от перегрузки в
режиме повербанка.
На Q3 собрана защита от обратной полярности подключения аккумулятора.
R10 — токоизмерительный шунт цепи заряда
На элементах Q1, Q2, D1, D2, L1 собран регулируемый понижающий преобразователь напряжения для заряда аккумуляторов.
R4 задаёт начальный ток подтяжки 3мА для «толкания» разряженных в ноль
Ni-Cd аккумуляторов. Достаточно немного подождать, пока напряжение
поднимется до 0,3В и заряд включается.
Источник опорного напряжения +2,5В собран на U3. Когда зарядка
неактивна, он отключён для предотвращения паразитного потребления
энергии аккумулятора.
Если необходимо точнее скорректировать конечное напряжение заряда — можно скорректировать номиналы резисторов делителя R5 — R6.
Себе добавил резистор 2,2к последовательно с R6 для небольшого (0,03В) снижения напряжения заряда.
При работе повербанком свистит, значит залить лаком дроссели:
В новой версии платы (A2RZ) немного изменена схема 5 В выхода (powerbank).
Добавлена демпфирующая цепь для защиты от выбросов напряжения.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.04.2020, 01:17 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6399
- Репутация:50±
|

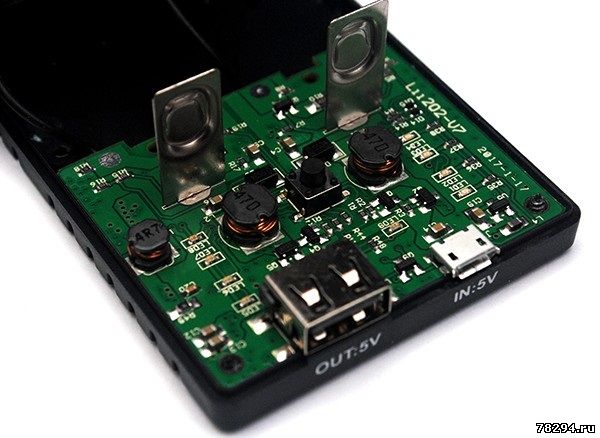

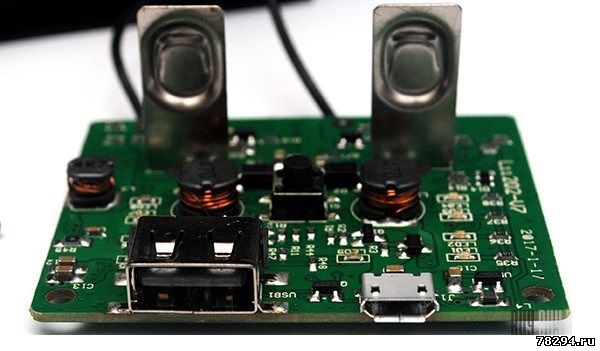

LIITOKALA LII-202 УНИВЕРСАЛЬНАЯ БАТАРЕЯ ДЛЯ ЗАРЯДНОГО УСТРОЙСТВА РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Я давно собирался купить такую или подобную универсальную зарядку и, когда увидел Lii-202 на Everbuying по
хорошей цене, сразу заказал. Кроме того, у меня оставалось 100 поинтов,
97 из которых можно было применить при заказа, что я и сделал. В
результате зарядка обошлась мне в 4.53$. Посылку отправили быстро и
через две недели я забрал ее в своем почтовом отделении. Характеристики LiitoKala Lii-202: Описание: LiitoKala Lii-202 является универсальным интеллектуальным зарядным устройством, которое способно заряжать практически все Li-Ion, Ni-MH, NiCd. Оно может обнаружить тип батареи и автоматически заряжать батарею при выбранном зарядном токе. Lii—202 имеет входной Micro USB-порт и выходной порт USB. Благодаря встроенным световым индикаторам можно следить за процессом зарядки. Имеется встроенная защита Основные особенности: ● 2 независимых канала зарядки со встроенной системой управления для обеспечения высокой эффективности
● Заряд различных по типу и химии аккумуляторов
● Micro USB вход: 5V 1A
● USB выход: 5V 1A — функция повербанка*
● 2 режима зарядки: 500mA, 1000mA
● Тип зарядки: постоянный ток и напряжение
● LED-индикаторы процесса зарядки и типа аккумулятора (25%, 50%, 75%, 100%)
● Автоматическое определение типа АКБ и автоматическая зарядка АКБ при выбранном зарядном токе
● Определение поврежденных аккумуляторов
● Встроенная защита от перезаряда, защита от нарушения полярности установки батарей и короткого замыкания
● Автоматическое прекращение заряда для Li-ion / LiFePO4 аккумуляторов после полного заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
aleksandrsovkov
|
Дата: Вторник, 07.11.2023, 01:49 | Сообщение # 4
|
|
|
У моей Lii-202 в левом слоте появился какой-то глюк. При пустом включении он думает что в него вставлен литий, индикатор быстро достигает 100% и анимация останавливается. При вставленном 18650 - аналогично. Но если вставить никель то зарядка определяет никель и начинает его как обычно заряжать.
LiFePO4 левый слот тоже заряжает как-то странно. только до 3В.
Оказалось что виноват транзистор Q3 SI2300 (маркировка 00A8C). Временно взял такой же с позиции Q2, все равно как пауэрбанк его не использую.
Сообщение отредактировал aleksandrsovkov - Вторник, 07.11.2023, 14:09 |
|
|
|
|
