Крыша для балкона на 5 этаже хрущевки
Anat78 Дата: Четверг, 01.08.2019, 10:37 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений: 1387
  • Репутация: 5
Anat78

Крыша для балкона на 5 этаже хрущевки (Выполнено в августе 2013 году )



Во многих пятиэтажных домах отсутствует козырек
над 5 этажом балкона, покажу как это решил я не дорого и надежно у своей тещи в пятиэтажной хрущевке.
Получилась недорогая и очень надежная конструкция. Благодаря наклону на
ней не скапливается снег и голуби проживающие на чердаке smile

Крыша  для балкона Тещеньки

Хочу показать какую крышу  на  балконе 5 этажа можно недорого сделать если ее нет совсем. У большинства 5-этажных домов нет  крыши   на  балконах 5 этажа, поэтому каждому хозяину квартиры приходится придумывать что-то свое.
Для изготовления данного козырька было куплено:
— 10 метров уголка 32*32*4мм
— 6 метров проф трубы 25*25*2 мм
— Лист профилированный р20 3метра оцинкованный (но лучше купить 3 листа длиной 1,15метра сразу)
— 8 анкеров для бетона диаметром 12 мм и длиной 120 мм
— 12 болтов М8*25 и гаек М8
— 8 болтов М6*40мм и гаек М6
— 20 шт шурупов кровельных 25 мм
— 1 профиль стоечный 75 мм, для изготовления отлива
— 1 баллончик с краской быстросохнущей
— 12 заклепок вытяжных 4*10мм
Итого затраты 2250 рублей с доставкой.

Узнал в интернете что за такую работу берут от 25 тыс и потому предложил свою помощь  теще  по установке  крыши .

Для работы по монтажу навеса была использован инструмент:
— Дрель Энкор ДЭ-600ЭР/13,
— УШМ любая (можно обойтись без нее если заказать резку железа на металлобазе сразу),
— Перфоратор Интерскол П-18,
— Пояс монтажный,
— Шуруповерт любой,
— Пена монтажная,
— Уровень.
— Сверло по металлу 7мм
— Сверло по металлу 8,5-9мм
— Сверло по металлу 13мм
— Бур по бетону 12*150мм

Сначала все материалы привозятся до подъезда где из них предварительно выпиливаются все заготовки. Профильная труба режется пополам по 3 метра, лист, который пойдет на крышу режется на 3 куска по 1 метру, а
уголок режется на 4 куска по 1 метру, 4 куска по 1,04 метра и 4 куска по 30см.
Все заносим в квартиру.
В уголках, которые по 30 см, сверлим по 2 отверстия диаметром 13 мм под крепежные анкера отступая от края 5см.
В уголках длиной 1,04м сверлим по 2 отверстия диаметром 7мм, отступая от концов по 5 см, для крепления профильной трубы.

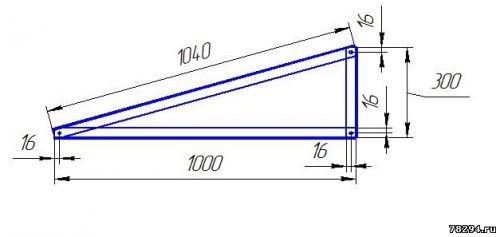

В уголках длиной 1,04м, 1м и 30см сверлим по 2 отверстия диаметром 9мм, отступая от концов по 16 мм, для сборки в треугольник (если есть сварочный аппарат то проще сварить все).



Далее собираем рамы в виде прямоугольных треугольников и красим из баллончика все металлические конструкции, а пока сохнут в течении 0,5 часа можно попить чай.
Закрепляем полученный рамы на стену балкона на анкера, строго по уровню на высоте 2,5 метра от пола балкона.
Закрепляем болтами М6 профилированную трубу 25*25мм на заранее просверленные отверстия в уголках.
Закрепляем отлив с помощью дюбель-шурупов 6*40мм.
Аккуратно поднимаем листы профилированного железа на получившуюся конструкцию и крепим на кровельные шурупы, последний лист труднее всего закрепить, из-за неудобства доступа на верхнюю часть, поэтому последний лист крепится на вытяжные заклепки, которые удобно устанавливать с балкона. Также швы листов скрепляются с помощью заклепок, по 4 штуки на шов с внутренней стороны балкона, для прочности. Пенятся все щели.

Всего на изготовление этого козырька требуется 1 день вместе с закупкой материалов.







ЗЫ Извините что так плохо запенил, но баллон оказался бракованный (повторная герметизация выполнена через месяц).

Если возник вопрос насчет коротких листов -  это да я немного обсчитался (делал под листы 1,15метра, которые хотел покупать в другой фирме, но 1,15м уже не было, потому пришлось брать 3 метра и резать), но по прошествии 1 недели и дождей ничего нигде не течет. Нужно еще учесть что они выступают в местах где профиль листа верхний и потому там не течет на них.
По креплению листов получается 6 саморезов на лист плюс двумя они еще прикручены к отливу, дополнительно последний и первый листы приклепаны к проф трубе. Прочность отличная можно висеть всем весом.
Кстати угол выбран правильно, голуби в отличии от соседней самодельной крыши, соскальзывают с этой.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vsrusik Дата: Четверг, 12.09.2019, 23:48 | Сообщение # 2

Пользователи

vsrusik

Рядовой

  • Сообщений: 3
  • Репутация: 0
vsrusik

Отличная инструкция, прочитав, тоже решил заняться изготовлениями крыши по тем же соображениям.
Сверху залезть нет возможности и надо придумать как прикрутить профлисты снизу с балкона. Высота 3 метра, поэтому не уверен что получится со стремянки прикрутить шурупы.  Вопрос, последний лист заклепками вы к чему заклепывали, к профтрубе?  если устанавливать заклепку с балкона, то она будет в верх ногами, насколько надежно держит клепка со стороны профлиста, там же маленькая бубышка, не сильно больше отверстия, а лист довольно тонкий

Пролет между поперечными рейками под метр, не прогибается от снега?
какая толщина профлиста была?
Anat78 Дата: Пятница, 13.09.2019, 06:20 | Сообщение # 3

Администраторы

Anat78

Подполковник

  • Сообщений: 1387
  • Репутация: 5
Anat78

Цитата vsrusik ()
как прикрутить профлисты снизу с балкона.

лучше приклепать
Цитата vsrusik ()
последний лист заклепками вы к чему заклепывали, к профтрубе?

к проф трубе и предпоследнему листу
Цитата vsrusik ()
надежно держит клепка со стороны профлиста, там же маленькая бубышка

именно поэтому заклепки большие 4*10мм, можно и больше еще поставить, есть 6,4*20мм
Цитата vsrusik ()
не прогибается от снега?

Нисколько вообще, потому что толщина проф листа 0,55мм
