Модуль защиты BMS 4S 40A с переделкой и установкой
Anat78 Дата: Среда, 27.02.2019, 16:03 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Модуль защиты BMS 4S 40A rev2.3 с переделкой и установкой (контроллер заряда bms 4s 40 a) 4s 40a даташит
Существует 2 модификации этих плат старая rev2.0 и новая rev2.3

Покупал BMS 4S 40A здесь: http://ali.pub/5pm919

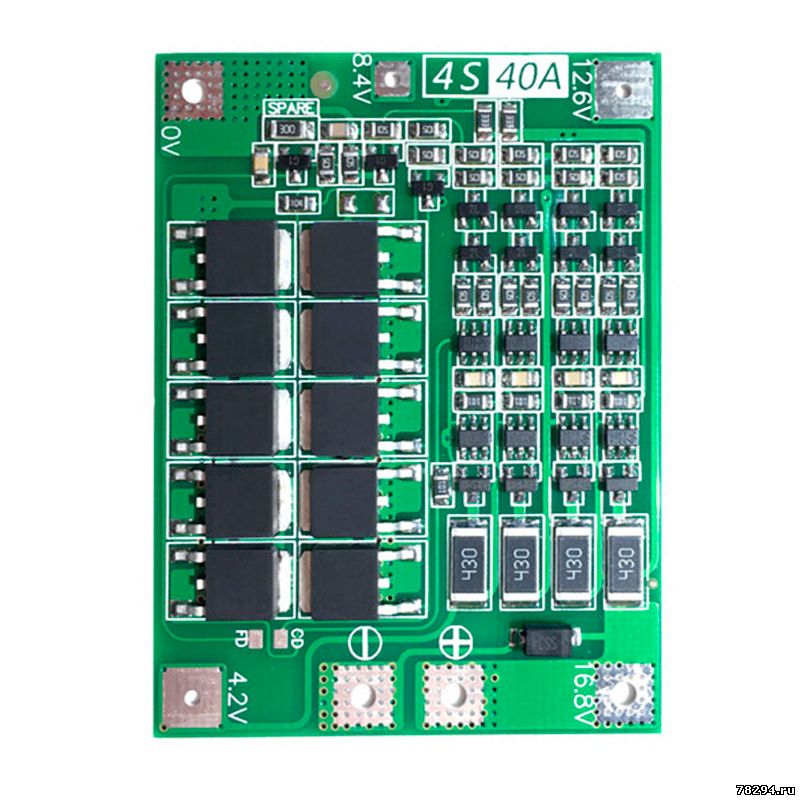

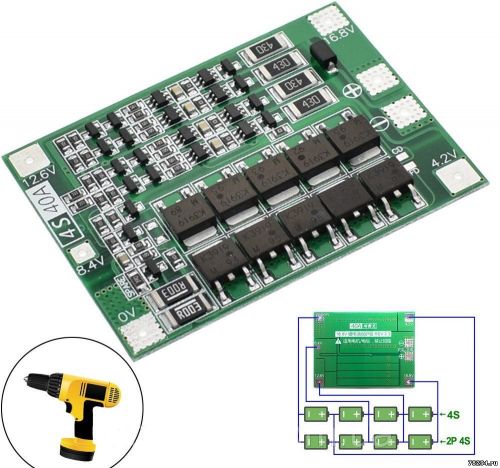

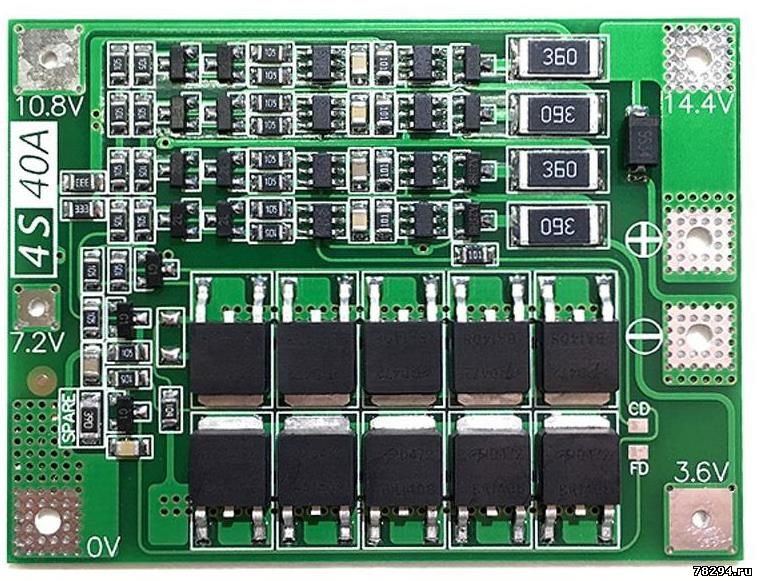

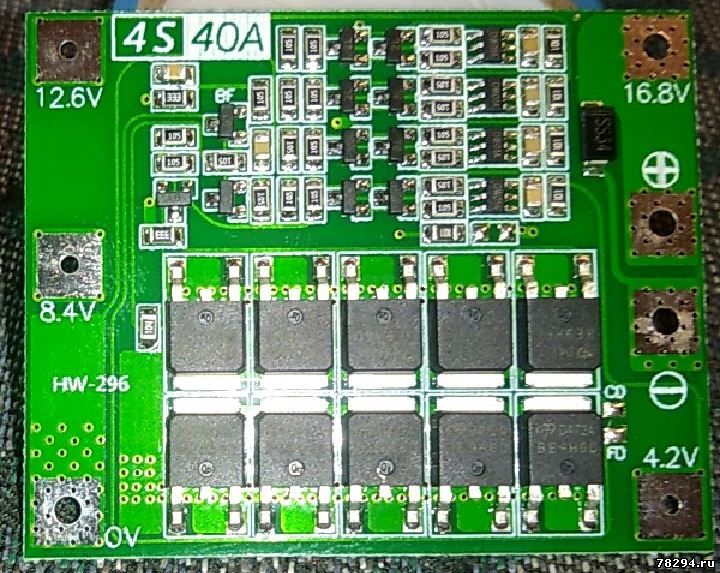

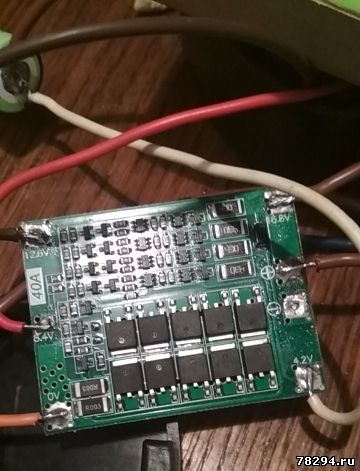

Вид Новой платы BMS 4S 40A rev2.3:

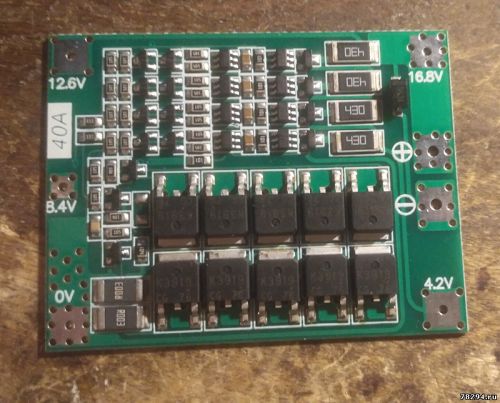

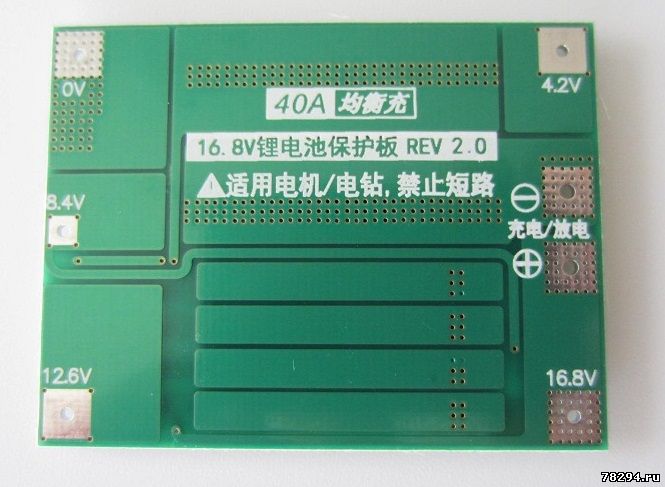

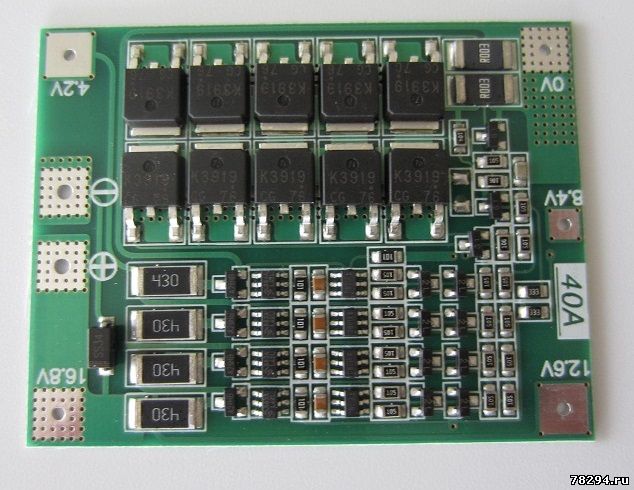

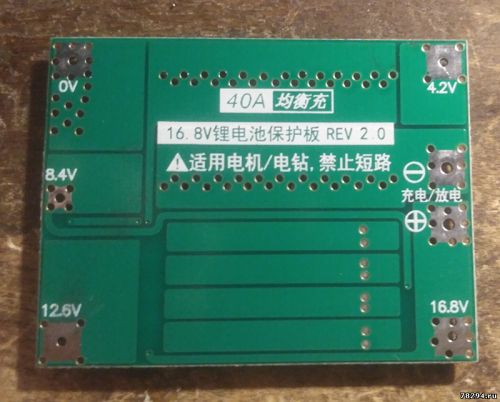

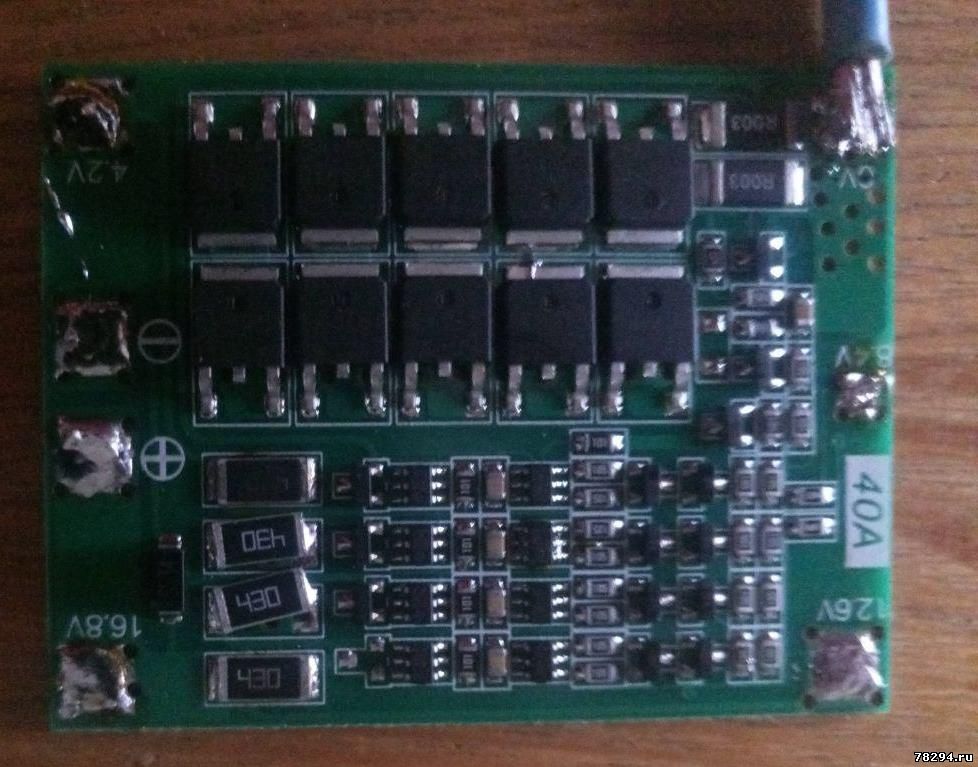

Старая плата 4S40A BMS 4S 40A rev2.0:

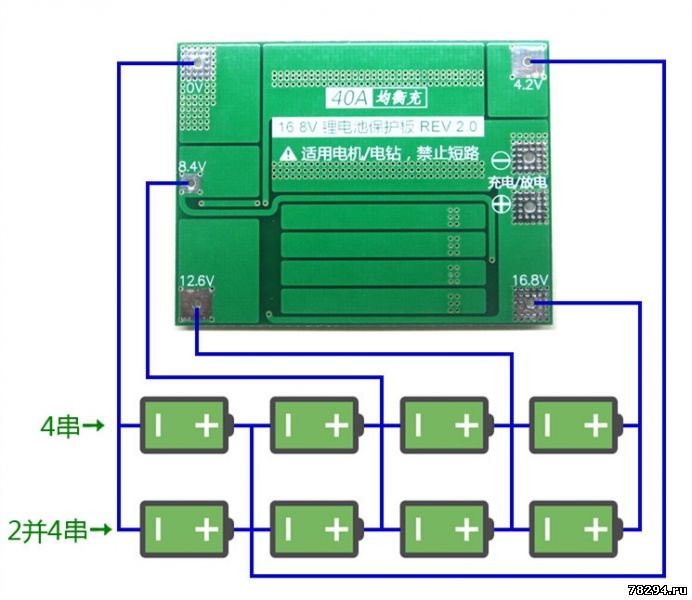

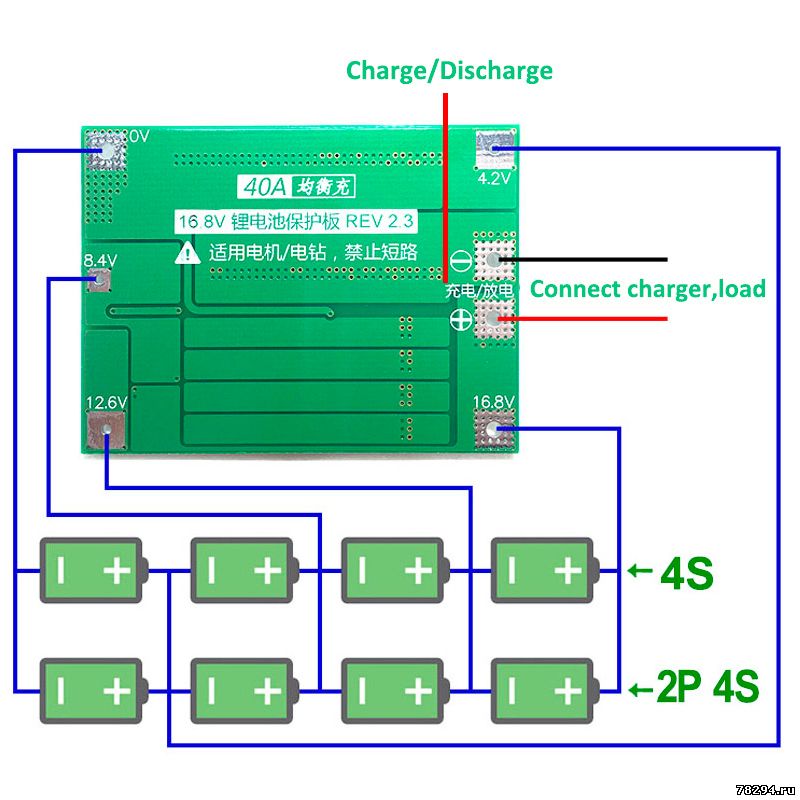

Схема подключения у них одинаковая:



Если отключается при резком старте, плата уходит в защиту
В данном типе плат надо просто добавить ёмкость 0.1..0.47мкФ параллельно конденсатору на плате BMS
Это изменяет не порог по току, а время срабатывания защиты.
Плата перестаёт реагировать на пусковой ток, но прекрасно защищает по перегрузкам длительнее 0.3..1 секунды.

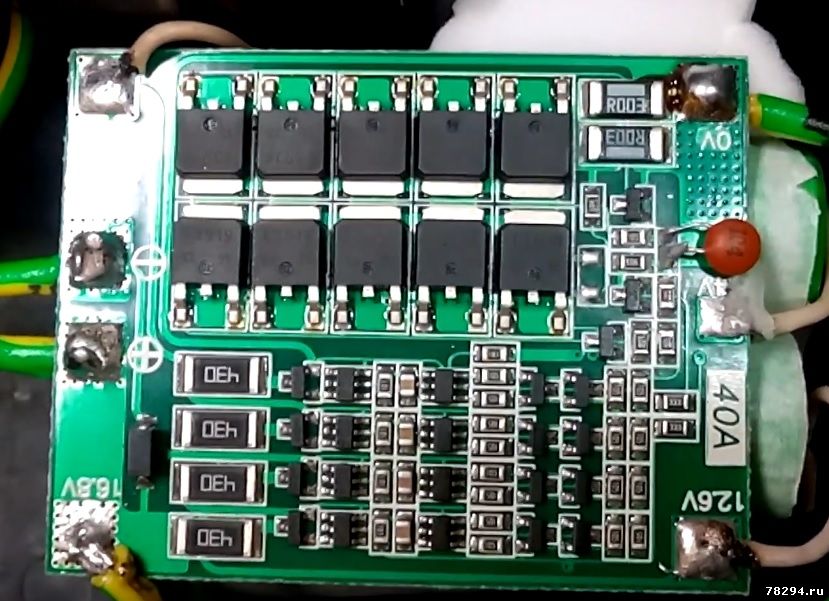

Для всех плат паять конденсатор как на фото ниже:





если при срабатывании защиты от перегрузки плата отключает батарею слишком надолго и вам кажется что это неудобно, то достаточно добавить резистор10кОм на плате между вход минус и выход минус



#BMS #4S40A

Для индикации заряда аккумулятора в корпус батареи устанавливается индикатор заряда
литиевой батареи 4S xw228dkfr4:



Схема индикатора xw228dkfr4:
Микросхема LM 324



  • 100% - >15.6в
  • 75% - >14.8в
  • 50% - >14в
  • 25% - >12,6в
  • 0% - <12,6в - светится только окантовка.


сопротивление R9 для:
1S  = 20 кОм
2S  = 53,6 кОм
3S  = 90,9 кОм
4S  = 124 кОм
5S  = 157 кОм
6S  = 190 кОм
7S  = 223 кОм (но так же надо увеличить и сопротивления в цепи питания светодиодов)



сравнение плат 1S и 4S:


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 17.10.2019, 16:47 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Модуль защиты BMS 4S 40A rev2.0 с переделкой и установкой (контроллер заряда bms 4s 40 a) 4s 40a даташит

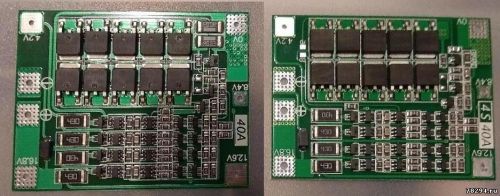

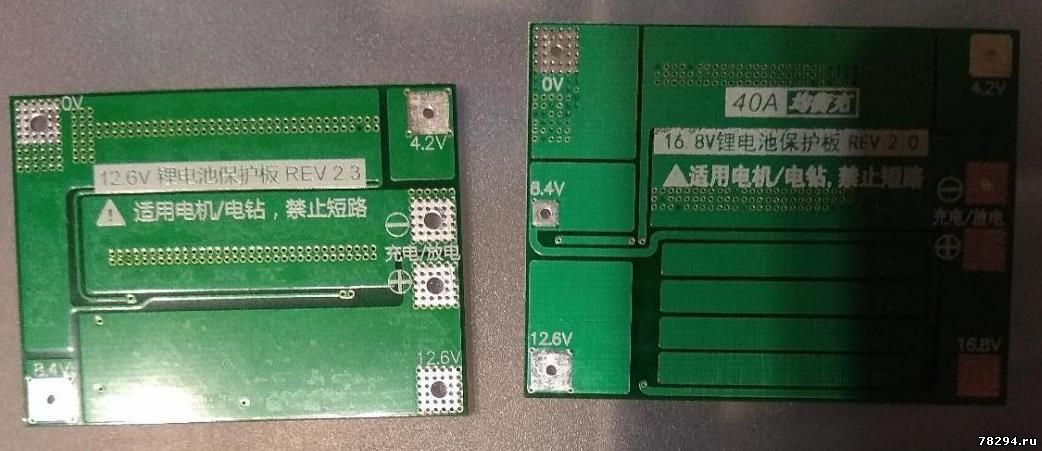

Сравнение с новой моделью 2.3 ревизии:

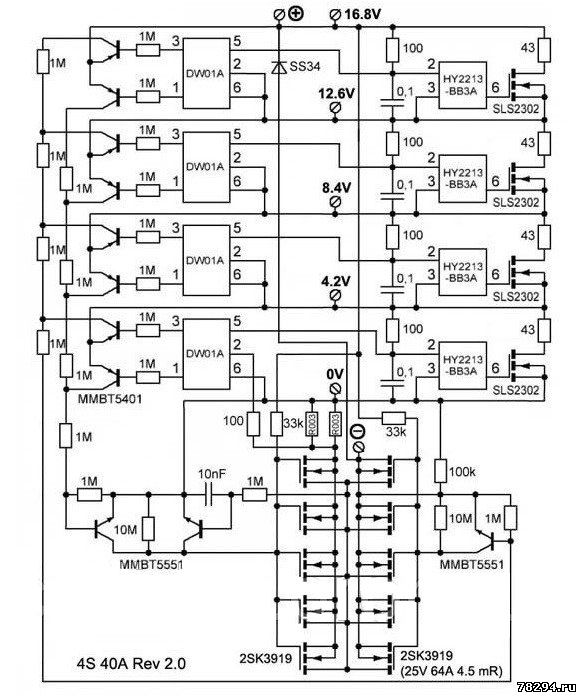

Схема для BMS 4S 40A rev2.0:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Понедельник, 16.12.2019, 17:36 | Сообщение # 3

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Есть еще "ленивая" версия данной платы ревизии 2.0, в которой все отверстия на плате сделаны большим диаметром и в меньшем количестве. На практике влияет только на пайку в местах подключения контактов, но незначительно.



nikitosr23 Дата: Суббота, 11.01.2020, 23:12 | Сообщение # 4

Пользователи

nikitosr23

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день.
Не сильно шарю в тонкостях, но воспроизвести сказанное вполне способен.
Вопрос в следующем, можно ли данную плату запустить в режиме 3S, т.к. ждать еще пару месяцев плату без шуруповерта просто некогда, ремонт дома.
Anat78 Дата: Воскресенье, 12.01.2020, 03:12 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Здесь написано как сделать 3S http://www.78294.ru/forum/23-233-1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nikitosr23 Дата: Воскресенье, 12.01.2020, 14:33 | Сообщение # 6

Пользователи

nikitosr23

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день, я правильно понял, что платы идентичные? т.е. установка перемычки В+ и В3 (16,8 и 12,4)? я правильно понял? вместо одного последнего АКБ. при этом сборка будет заряжаться от родного блока питания?
И еще вопрос, если использовать родной блок питания и станцию зарядную, без схемы, которая была для NiCD,(т.е. выводы б.п. подпаять напрямую к выводам станции) будет ли все работать?
заранее прошу прощения за ,возможно, элементарные вопросы. cool
Anat78 Дата: Понедельник, 13.01.2020, 15:08 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Цитата nikitosr23 ()
что платы идентичные?
да
Цитата nikitosr23 ()
установка перемычки В+ и В3 (16,8 и 12,4)
да
Цитата nikitosr23 ()
будет ли все работать?
не знаю какое у вас зарядное


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vasik-sk Дата: Понедельник, 13.01.2020, 17:17 | Сообщение # 8

Пользователи

vasik-sk

Рядовой

  • Сообщений:3
  • Репутация:0±

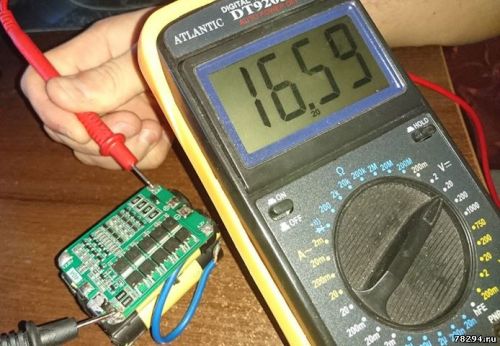

Добрый день! Прикупил данные BMS пробую подключать и начинается что то. Зона стабилизации греется до самовыпаивания элементов. Версия платы 2. Что не так?



---------------------------------------------
Элементы сбалансированы до 0,1  В, Шуруповёрт работает. Пайка от 0 на повышение по порядку. ? wink
Anat78 Дата: Понедельник, 13.01.2020, 18:35 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

не правильно припаиваете, да начните с 0 и проверяйте напряжение каждый раз

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vasik-sk Дата: Вторник, 14.01.2020, 14:48 | Сообщение # 10

Пользователи

vasik-sk

Рядовой

  • Сообщений:3
  • Репутация:0±

Паяю с "0" и как только набрасываю первый балансировочный провод начинается нагрев, чем дальше, тем сильнее

о том что надо паять по точкам напряжения последовательно знаю. уже две платы так распаялись
Anat78 Дата: Вторник, 14.01.2020, 14:49 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

бракованная плата - выкидывайте
уже штук 5 таких валяется


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vasik-sk Дата: Вторник, 14.01.2020, 15:59 | Сообщение # 12

Пользователи

vasik-sk

Рядовой

  • Сообщений:3
  • Репутация:0±

спасибо, осталось из партии ещё две, буду эксперементировать дольше sad
Anat78 Дата: Четверг, 16.01.2020, 11:22 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Проверил платы кто берет не по ссылки вверху, а например у этого продавца: http://ali.pub/4f3liv
то примерно 80 процентов плат приходят мертвые и надо сразу менять все транзисторы на плате
Это ужас



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TROYAHOOO Дата: Понедельник, 27.01.2020, 20:32 | Сообщение # 14

Пользователи

TROYAHOOO

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый вечер! Ситуация такая, сделал сборку для шуруповерта на данной плате (4S), банки полностью заряжены, на выходе платы напряжение показыват меньше чем есть в действительности, на фото привел пример, подскажите пожалуйста в чем причина и как исправить!





Сообщение отредактировал TROYAHOOO - Понедельник, 27.01.2020, 20:37
Anat78 Дата: Вторник, 28.01.2020, 11:39 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Подайте на плату ток заряда

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
TROYAHOOO Дата: Среда, 29.01.2020, 10:40 | Сообщение # 16

Пользователи

TROYAHOOO

Рядовой

  • Сообщений:2
  • Репутация:0±


Цитата
Подайте на плату ток заряда
Спасибо за ответ, подал ток, ничего не изменилось, поменял на другую плату-все заработало, вывод-была не рабочая плата!
Anat78 Дата: Среда, 29.01.2020, 10:46 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Насчет высокого процента брака писал выше уже
только ремонт с заменой транзисторов


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kdojkmctfrgdpctgpr Дата: Суббота, 09.05.2020, 13:46 | Сообщение # 18

Пользователи

kdojkmctfrgdpctgpr

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день, возник вопрос по плате
Хочу уменьшить ток срабатывания защиты. Шунта в виде резисторов нет,я так понимаю используется дорожка ? Как лучше сделать ?

(вообще смысл что в итоге акки на 20А будут с этой платой в шурике работать, но покупать новую плату +2 месяца ожиданий).

Anat78 Дата: Суббота, 09.05.2020, 21:10 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Используется сопротивление дорожки
Хотите уменьшить ток срабатывания добавить в разрыв дорожки токовый шунт


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
damirusnik Дата: Суббота, 16.05.2020, 15:21 | Сообщение # 20

Пользователи

damirusnik

Рядовой

  • Сообщений:1
  • Репутация:0±

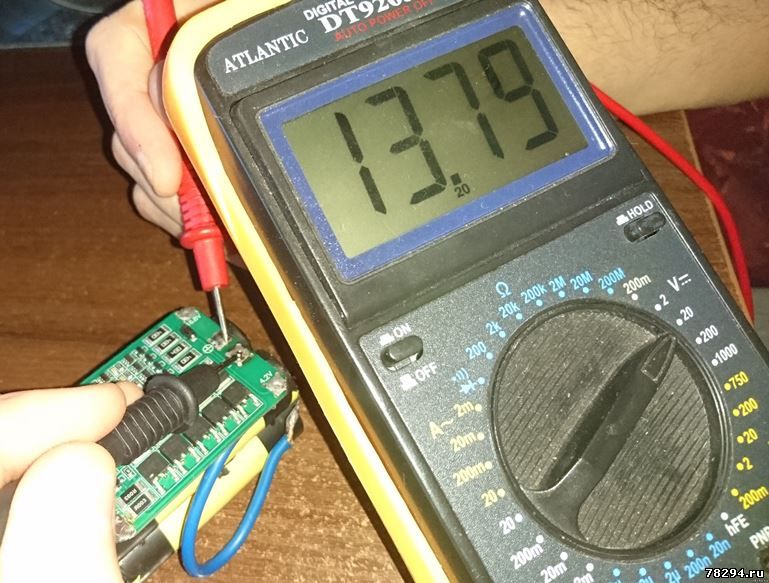

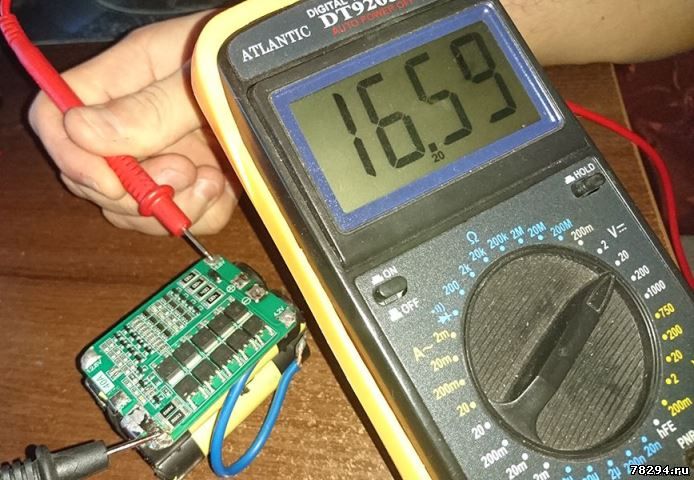

Подскажите как решить следующую проблему. Есть плата rev 2.3.
Подключил банки, напряжение верное, на всех контактах есть, даже на выходных.
Но при подключении слабой нагрузки (светодиод 10 Ватт) напряжение проседает 14,4 до 3,8 Вольт.
Зарядка банок тоже не идет.
При длительном подключении нагрузки никакой компонент не греется

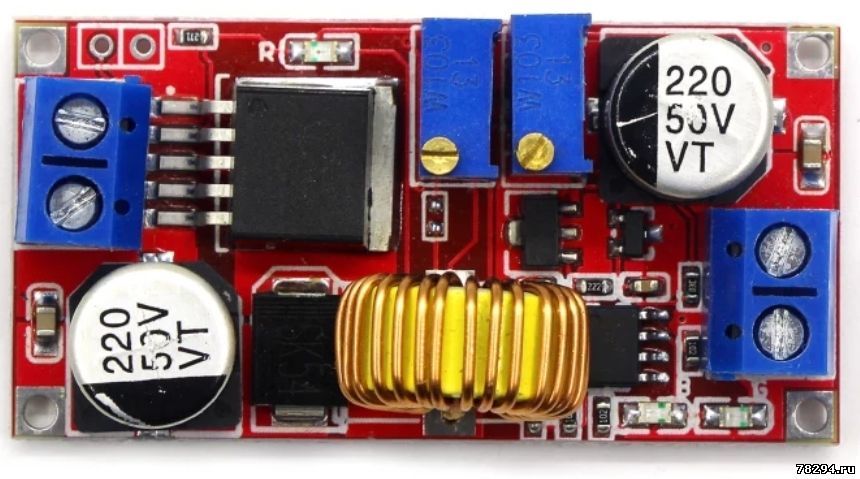

Картинки приложил. Сделал драйвер светодиод на модуле на базе XL4015.
Никаких дополнительных емкостей не ставил

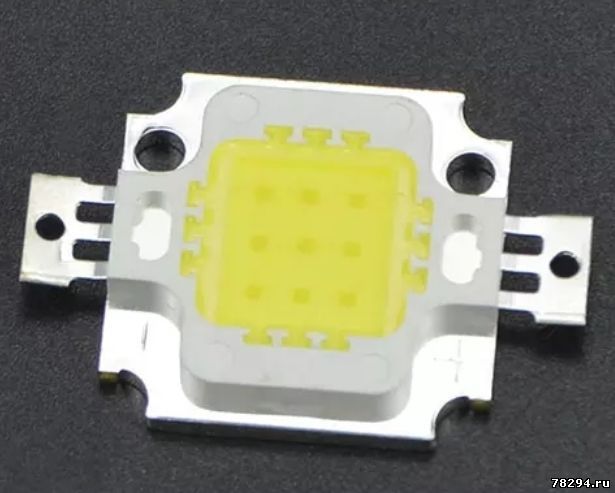

Светодиод http://ali.pub/4quzvf
Источник питания на базе XL4015 http://ali.pub/4quzw7





Сообщение отредактировал damirusnik - Суббота, 16.05.2020, 15:22
Anat78 Дата: Суббота, 16.05.2020, 15:27 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

У вас 3 варианта
- дохлая плата 4015 - проверить включением напрямую от батареи и замером напряжений
- емкость на входе платы 4015 выводит БМС в защиту - включить 4015 через резистор 1 ом
- все ушло в защиту и 4015 по прегрузу и бмс


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bloods1235 Дата: Вторник, 07.07.2020, 18:15 | Сообщение # 22

Пользователи

bloods1235

Рядовой

  • Сообщений:1
  • Репутация:0±

Приветствую! Имеется BMS 4S v.2.3 ,увеличил емкость на 0.1 мкФ.защита при резком старте срабатывает , добавил еще 0.1 мкФ. Срабатывает, но уже реже...что посоветуете?
Anat78 Дата: Вторник, 07.07.2020, 18:22 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Сразу ставлю 4,7 мкф

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
goni-dep Дата: Среда, 16.09.2020, 20:28 | Сообщение # 24

Пользователи

goni-dep

Рядовой

  • Сообщений:3
  • Репутация:0±

Anat78, Приветствую. У меня проблема заключается в обратном плата BMS 4S 40A rev2.3 не уходит в защиту при перегрузке, выгорают транзисторы.
Anat78 Дата: Среда, 16.09.2020, 22:02 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Какие транзисторы стоят?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
goni-dep Дата: Среда, 16.09.2020, 22:10 | Сообщение # 26

Пользователи

goni-dep

Рядовой

  • Сообщений:3
  • Репутация:0±

Anat78, D472
Anat78 Дата: Четверг, 17.09.2020, 11:50 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Пару раз такое было. Перед сборкой нужно проверять, как они запаяны, чтобы
все было пропаяно четко. Взрываются обычно те платы, где плохая пайка.
Лечится заменой транзисторов. Например, с убитой платы. Маркировка
транзистора: D472 BA1408
Купить можно здесь: http://ali.pub/4ac4y7
По отзывам все берут тоже для ремонта BMS


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
goni-dep Дата: Четверг, 17.09.2020, 14:53 | Сообщение # 28

Пользователи

goni-dep

Рядовой

  • Сообщений:3
  • Репутация:0±

Anat78, Спасибо. Пропаяю все транзисторы еще раз. Но странно что плата вообще не уходит  в защиту. Когда патрон держишь она не отключается. А делает пух транзисторами. Да и еще,  Я использую аккумуляторы 21700.

Сообщение отредактировал goni-dep - Пятница, 18.09.2020, 00:34
Anat78 Дата: Пятница, 18.09.2020, 09:31 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Просто транзисторы могут быть подделкой еще

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
rdk3000 Дата: Среда, 23.09.2020, 13:19 | Сообщение # 30

Пользователи

rdk3000

Рядовой

  • Сообщений:2
  • Репутация:0±

BMS 4S 40A rev2.3 уход в защиту при нагрузке ПОМОГИТЕ



При резком запуске шуруповерта Prorab и какой конденсатор надо заменить ?

Потребление ампер 20.
Элементы ICR18650-22F (SAMSUNG) На 5s переделанном  под 4s все работает.
