Дата: Понедельник, 28.09.2020, 21:53 | Сообщение # 31
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Максимальный ток разряда для ICR18650-22F всего 4,5А Замените элементы на сильнотоковые Слаботочные под нагрузкой снижают сильно напряжение на выходе вот плата и думает что они просто сели
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
rdk3000
|
Дата: Вторник, 29.09.2020, 10:11 | Сообщение # 32
|
|
Спасибо Большое посоветуй на какие например
|
|
|
|
Anat78
|
Дата: Вторник, 29.09.2020, 11:17 | Сообщение # 33
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Вот такие 18650 http://www.78294.ru/forum/112-710-1

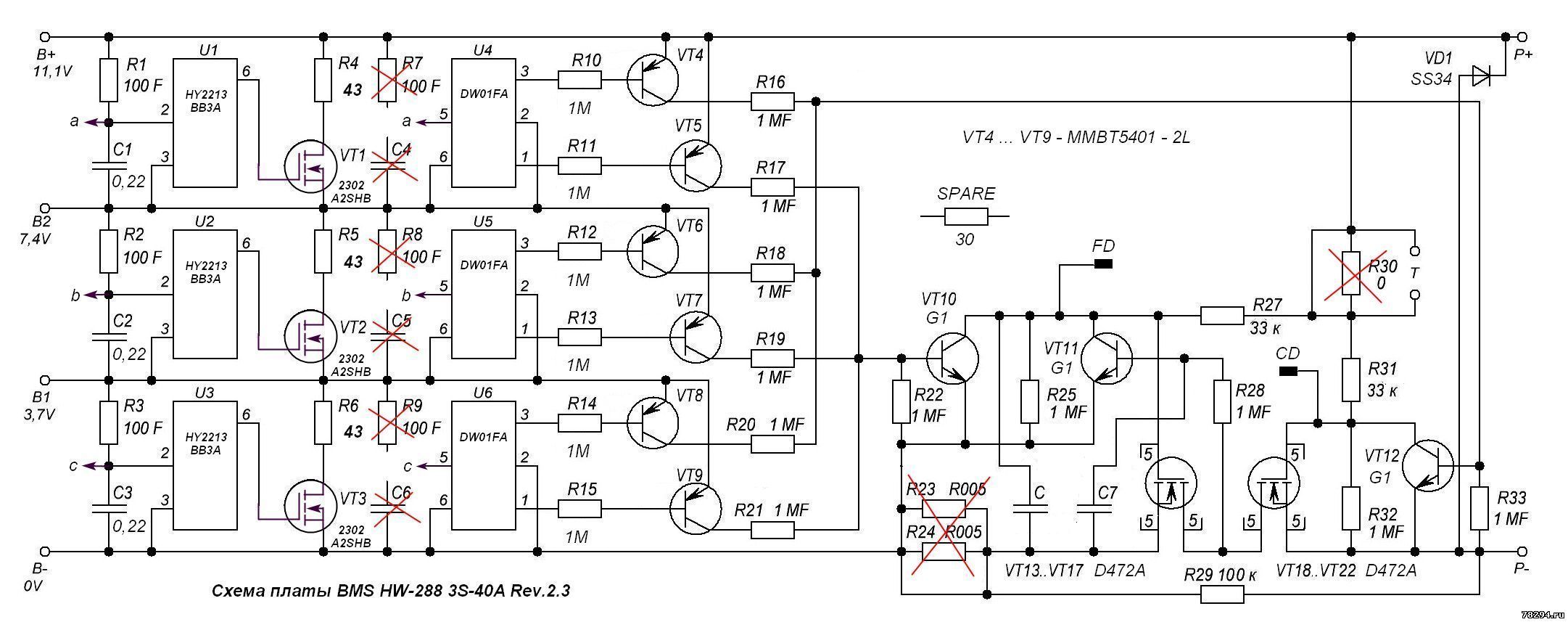

Контакты CD и FD это контрольные точки затворов силовых транзисторов Как и на других платах 3S и 4S
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
blancorap
|
Дата: Четверг, 15.04.2021, 13:58 | Сообщение # 34
|
|
Плата 2.3, собрал для пылика, паял от 0 до 16, собрал все ок, запускае работает, заряжает. Через время в покое уходит в защиту, то есть напряжение не 16, а 13. Разобрал, думал может кз, где то, оставил в виде макета, то же самое, через время 13 в, зарядкой выводится. Может сталкивались?
|
|
|
|
Anat78
|
Дата: Четверг, 15.04.2021, 14:30 | Сообщение # 35
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Да глюк платы просто меняю на новую Если хотите разбираться то надо все DW01 проверить и заменить полудохлую
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
blancorap
|
Дата: Четверг, 15.04.2021, 14:44 | Сообщение # 36
|
|
Спасибо. Проверить, это уже выше моих способностей. Как думаете, из интернета - помыть от флюса, погреть женским феном, резистор 10 кОм от 0 к минусу, пробовать? Может, можно протестировать, чтоб точно в утиль? Брал на сайте, где 80% брака, вы так писали.
|
|
|
|
Anat78
|
Дата: Четверг, 15.04.2021, 14:47 | Сообщение # 37
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Да там процент брака большой очень - я давно перешел на другого поставщика, но там от 100штук Да как решение это 10кОм резистор поставить - но это не совсем правильно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
blancorap
|
Дата: Четверг, 15.04.2021, 14:50 | Сообщение # 38
|
|
А по ссылке в шапке али? Вы рекомендовали их. Резистор чем чревато?
|
|
|
|
Anat78
|
Дата: Четверг, 15.04.2021, 16:02 | Сообщение # 39
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
По ссылке в шапке норм, но просто дороже чем если брать оптом по 100шт Резистор черевато тем что можно высадить случайно батарею в ноль и перезарядить батарею если зарядное плохое
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
nikolays8181
|
Дата: Четверг, 15.04.2021, 21:54 | Сообщение # 40
|
|
Цитата Anat78 ( ) Резистор черевато тем что можно высадить случайно батарею в ноль и перезарядить батарею если зарядное плохое Доброго времени суток, я правильно понимаю в этом случае отключается контроль напряжений? И есть ли еще вариант выводить плату из защиты сразу после отпускания кнопки?
|
|
|
|
Anat78
|
Дата: Четверг, 15.04.2021, 22:29 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Так если микросхема полудохлая то контроля по низкому и так нет считай Если исправная плата ушла в защиту то дело вероятнее всего не в ней, надо смотреть другие причины именно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
nikolays8181
|
Дата: Четверг, 15.04.2021, 22:44 | Сообщение # 42
|
|
У меня плата 4S 40A rev2.3 работает исправно, просто хочу доработать выход из блокировки по перегрузке после отпускания кнопки и повторного нажатия. Я на исправной плате поставил резистор 10к между - и 0, помогло, но это также чревато отключением контроля напряжений?
|
|
|
|
Anat78
|
Дата: Пятница, 16.04.2021, 00:36 | Сообщение # 43
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Если плата исправная и просто вывести ее из перегруза то да 10ком можно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
blancorap
|
Дата: Воскресенье, 18.04.2021, 17:49 | Сообщение # 44
|
|
Помыл спиртом, подул феном, заново собрал, все ок. Думаю, флюс затек к элементам.
|
|
|
|
alex-san
|
Дата: Среда, 11.08.2021, 09:36 | Сообщение # 45
|
|
А насколько принципиально последовательно припаивать провода от банок, от нуля ? Хотя у меня совершенно другая плата. Но глючит так же - после включения, тут же вырубает. Явно защита срабатывает
|
|
|
|
Anat78
|
Дата: Среда, 11.08.2021, 10:37 | Сообщение # 46
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Такая последовательность принципиально для плат с контроллером полноценным
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
PravRus
|
Дата: Воскресенье, 10.10.2021, 12:50 | Сообщение # 47
|
|
Очень прошу люди добрые подскажите как заставить 4s 40a rev2.3 работать с автомобильным аккумулятором 75 ампер . Естественно не для стартёра а для автономки магнитолы и тд . А то какой аккум не купи умирают за полгода год после пары разрядов в ноль ... Очень нужно плиз
|
|
|
|
Anat78
|
Дата: Воскресенье, 10.10.2021, 13:45 | Сообщение # 48
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|

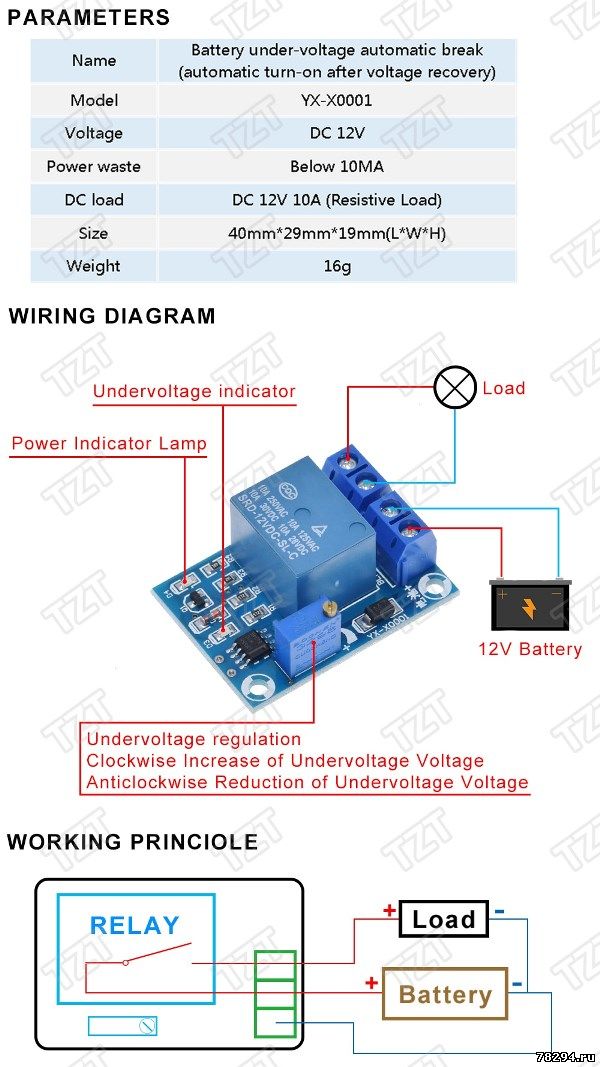

Для защиты свинцового аккумулятора лучше купить такую плату защиты: http://alli.pub/61lcqc
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
tapm
|
Дата: Пятница, 15.10.2021, 12:04 | Сообщение # 49
|
|
Здравствуйте!
Новую тему создать не могу, т.к. защита от спама.

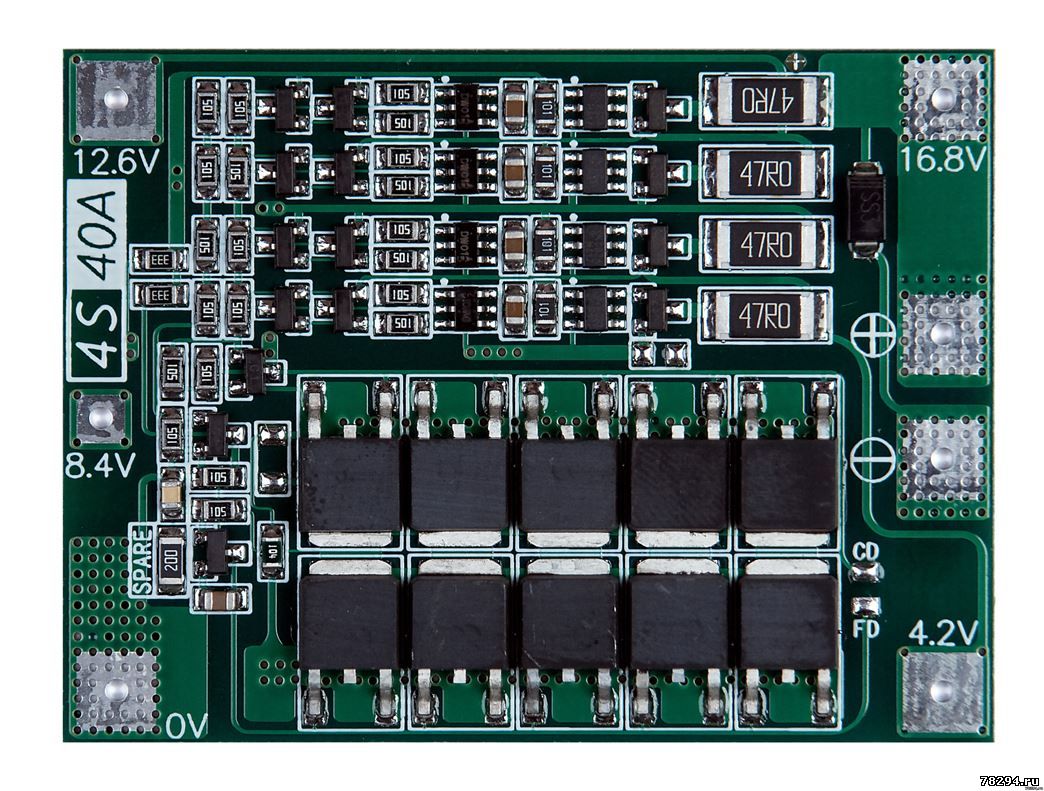

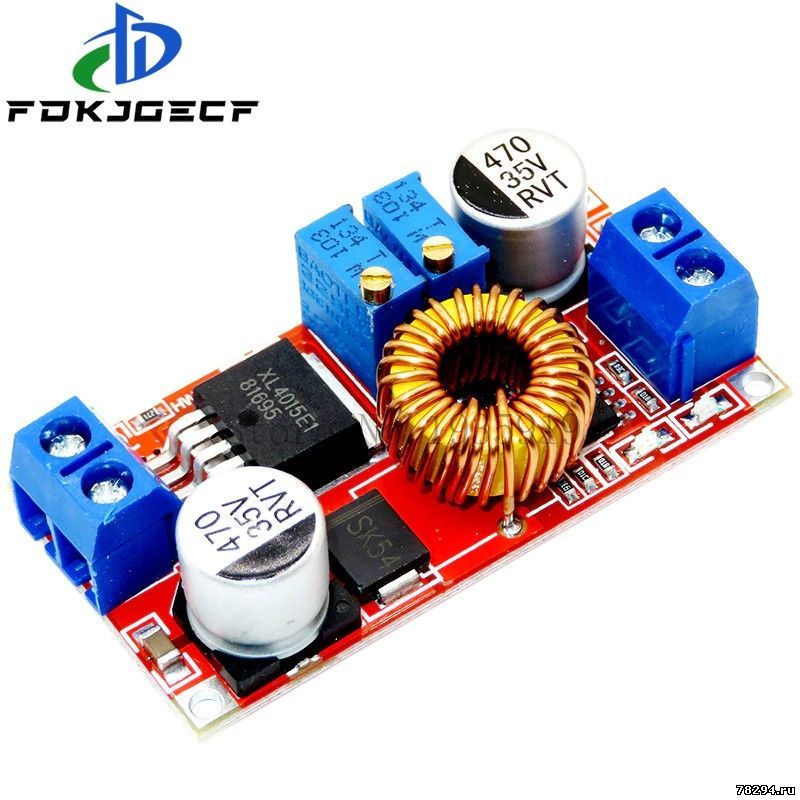

Прошу помочь разобраться с платой BMS 4S 40A. Зелёная, Revision 2.3. Никогда с ними не имел дела. Собираю Power bank. Купил NCR18650b новые. Напряжение на всех как на подбор -- 3.7-3.71в. Подключил банки как положено, по порядку, по мере нарастания напряжения. На выходе BMS напряжение есть, 14.8в, нагрузку держит нормально. Пробую заряжать. Подключаю преобразователь DC-DC, настроенный на 16.8в и 1.5А. Зарядка не идёт. При подключении напряжение на выходе BMS просто сразу поднимается до напряжения з/у, т.е. 16.8в, ток зарядки, естественно, нулевой. При этом на АКБ по-прежнему 14.8в. Мосфеты, которые коммутируют зарядку (именно те 4шт которые идут к входной клемме [-]), закрываются при подключении з/у, на затворе у них в этот момент появляется 0. В режиме питания нагрузки, естественно, открыты.
Фото обеих плат прилагаю. Подскажите плз, в чём может быть проблема?
|
|
|
|
Anat78
|
Дата: Пятница, 15.10.2021, 13:34 | Сообщение # 50
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
Как один из выходов это подавать 16,6 вольт сразу на элементы, балансир будет работать все равно А для полноты картины надо фото как именно все собрано
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
midnighterprk
|
Дата: Пятница, 15.10.2021, 14:14 | Сообщение # 51
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Подскажите на плате 4s установлены мосфеты d472 постоянно сгорают . Подскажите какие установить и где на али заказать?
|
|
|
|
Anat78
|
Дата: Пятница, 15.10.2021, 14:55 | Сообщение # 52
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
транзистор D472 BA1408 Купить можно здесь: http://alli.pub/61wyj0 http://ali.pub/4ac4y7
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
midnighterprk
|
Дата: Пятница, 15.10.2021, 20:35 | Сообщение # 53
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Цитата Anat78 ( ) А эти кто нибудь пробовал- вроде хорошее качество 100 шт., от AOD450 до-252/AOD514 D514 / AOD456 D456/aod505/AOD452 D452 http://alli.pub/61xlrw
|
|
|
|
79510730015
|
Дата: Суббота, 16.10.2021, 01:40 | Сообщение # 54
|
|
Доброго времени суток, заказал 2 платы. Обе как оказалось пришли со сгоревшими транзисторами, заменил на более мощные (были в наличии ) и поставил кондер на 0,15мкФ. Все работает но хотелось бы поднять ток срабатывания коль транзисторы тянут 80А хотелось бы поднять до 50А если это возможно и если возможно как это сделать ?
|
|
|
|
Anat78
|
Дата: Суббота, 16.10.2021, 09:23 | Сообщение # 55
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
А сейчас у вас при каком токе срабатывает защита?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
79510730015
|
Дата: Суббота, 16.10.2021, 10:24 | Сообщение # 56
|
|
Предполагаю на 40 А срабатывает .
Сообщение отредактировал 79510730015 - Суббота, 16.10.2021, 10:24 |
|
|
|
Anat78
|
Дата: Суббота, 16.10.2021, 10:45 | Сообщение # 57
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
без замеров реального тока ничего предположить нельзя, ток защиты определяется сопротивлением перехода транзисторов
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
79510730015
|
Дата: Суббота, 16.10.2021, 10:49 | Сообщение # 58
|
|
Я поставил А09N03 , сейчас нет возможности посмотреть даташит , то есть ток срабатывания можно увеличить только заменив транзисторы ?
|
|
|
|
Anat78
|
Дата: Суббота, 16.10.2021, 13:11 | Сообщение # 59
|
Администраторы
Anat78
Майор
- Сообщений:6922
- Репутация:57±
|
да или поставив больше
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
79510730015
|
Дата: Суббота, 16.10.2021, 13:14 | Сообщение # 60
|
|
Понял, спасибо
|
|
|
|
