1m Smartphone + Sonoff Basic из "глупых" конвекторов - умные
Anat78 Дата: Понедельник, 28.01.2019, 16:08 | Сообщение # 1

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1124
  • Репутация: 5
Anat78

1m Smartphone + Sonoff Basic делаем из "глупых" конвекторов "умные" (бюджетный вариант)

Конвекторы самые дешёвые по 680 рублей:



Несмотря на свою копеечную стоимость, прекрасно работают.
Имеют очень плохие терморегуляторы.

Решено было приделать к ним нормальные терморегуляторы. Но как то дорого
всё. Да ещё захотелось контроля дистанционного. И вот, порывшись в
интернете, найдены были WiFi реле Sonoff, которые стоят копейки, к
которым можно подключать всевозможные датчики если их перепрошить какой
либо сторонней прошивкой.
Прошивок для них очень много, но приглянулась 1m Smartphone:
https://1msmart.com/
Это готовая система, без лишних наворотов и самое главное - она может
работать вообще без WiFi сети. Устройства связываются между собой и
создают свою сеть. Это потом уже, когда мне завели оптику в дом - стало
удобно ещё и через интернет управлять и видеть какая температура в
каждой комнате и на улице.
Выбраны были Sonoff Basic опять же по причине стоимости - они самые дешёвые.

В итоге получилась очень бюджетная система:
Конвекторы - 680 р.
Sonoff - на Али по 400 р.
Датчики DS18 по 40 р.

В итоге за 1200 рублей получаем электроконвектор с электронным термостатом и возможностью дистанционого управления по WiFi.

Теперь немного фото о переделке WiFi реле Sonoff:

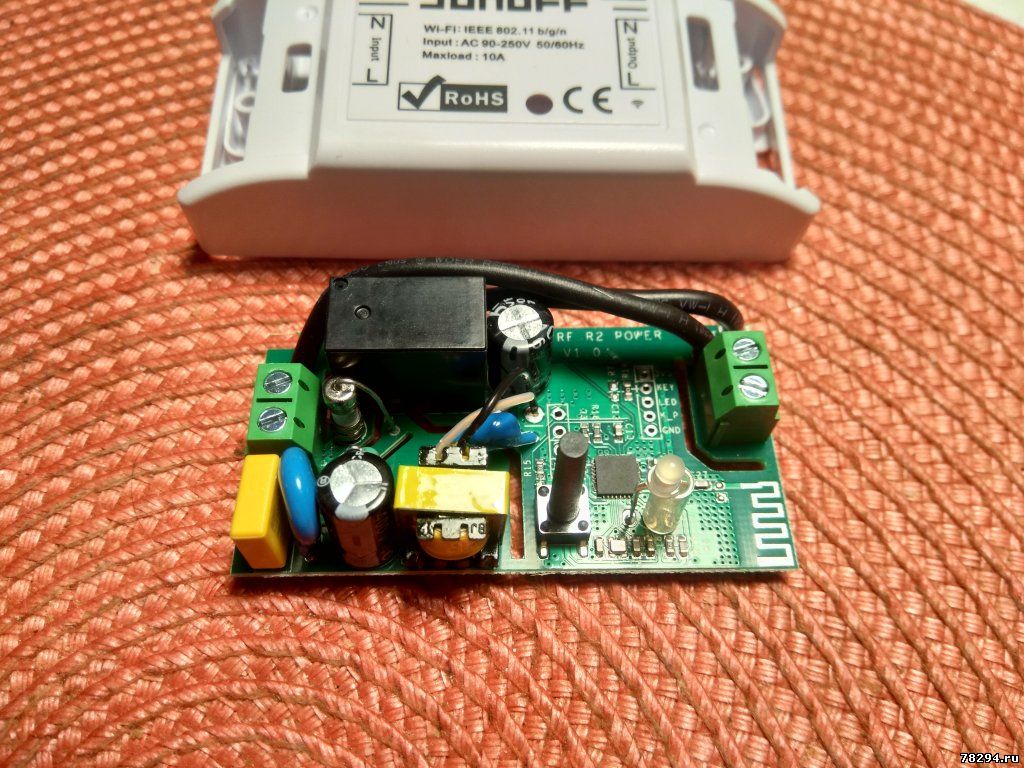

Корпус вскрывается ногтём - внутри несложная схема:



Нам нужен вот этот разъём:



Впаиваем гребёнку для удобства:



И при помощи USB-TTL конвектора с того же Али за сто рублей:



Перепрошиваем прошивкой от 1m.

http://support.1msmart.com/kb/faq.php?id=11
http://support.1msmart.com/kb/faq.php?id=14

В данном случае этой:

http://support.1msmart.com/kb/faq.php?id=28

Берём резистор на 4,7 КОм, кусок провода и датчик DS18B20. Припаиваем всё это дело к ножкам вышеупомянутого разъёма:



И собираем обратно в красивую коробочку:



Собственно всё. Можно пользоваться.

Китайцы заявляют, что эти реле выдерживают до двух киловатт, однако при
использовании их с конвекторами мощнее киловатта всё же советую
подключать через контактор.

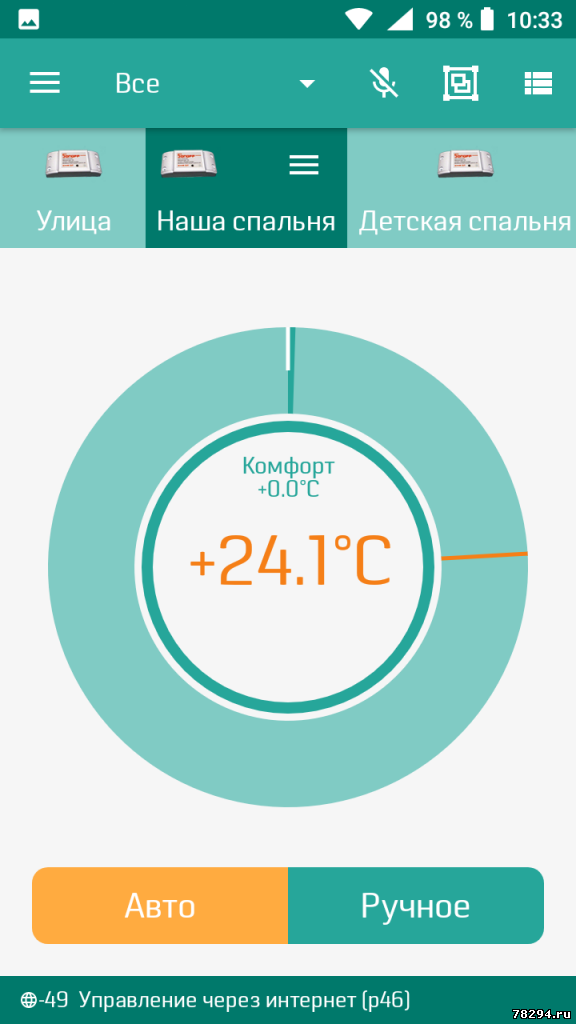

Потом устанавливаем на смартфон приложение. В нём создаём систему. Регистрируем свои устройства:



Задаём сценарии управления. В моём случае - это включение конвекторов с 23 до 7 и поддержание температуры +24*С

Вся эта конструкция работает уже 3 месяца.
Спать стало гораздо комфортнее

При пропадании напряжения - Включаются и работают в заданном режиме. Алгоритм работы хранится в устройстве.
Единственное, если нет выхода в интернет, то нужно к одному из устройств
подключить модуль реального времени ( http://4pda.ru/forum/index.php?showtopic=846062&st=5580#entry77759071 ) . Для корректной работы сценариев с временными условиями. Если таковые отсутствуют, то можно не
заморачиваться.


Если нет роутера (домашней WiFi сети), то устройства связываются между собой и создают mesh сеть.
Для управления нужен телефон в вайфаем.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Понедельник, 28.01.2019, 16:20 | Сообщение # 2

Администраторы

Anat78

Генерал-полковник

  • Сообщений: 1124
  • Репутация: 5
Anat78

еще фото
