Форум » Электроинструмент » Схемы и разборки всего подряд » Модуль защиты BMS 3S 25A с переделкой и установкой (Маркировка платы HX-3S-FL25A-A и NLY-3C-v3.0)

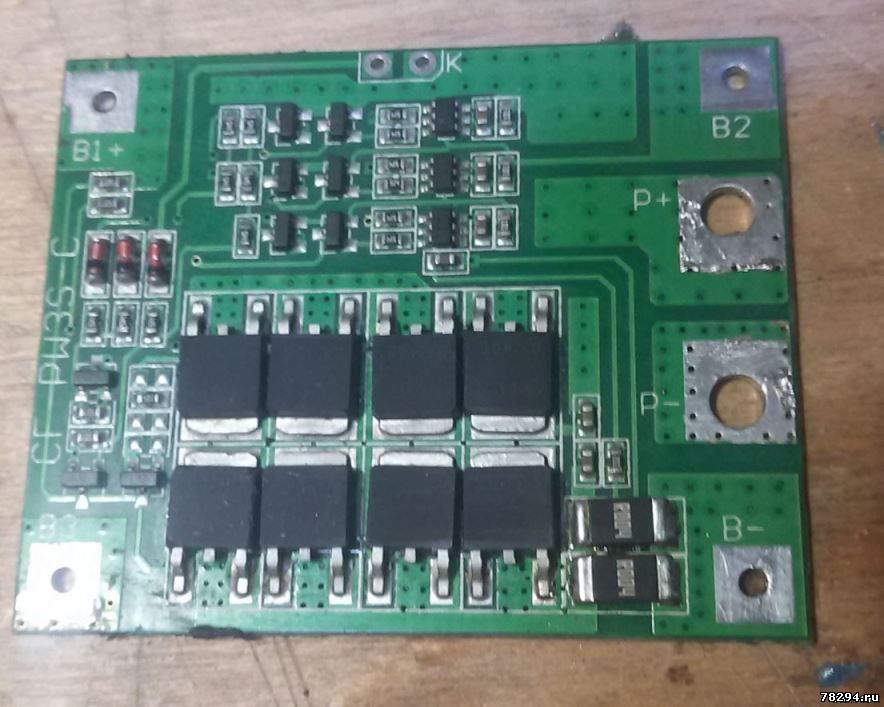

Модуль защиты BMS 3S 25A с переделкой и установкой
Anat78 Дата: Четверг, 12.12.2019, 18:13 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:2438
  • Репутация:12±
Anat78

Смоделируйте сами согласно даташитов и схемы
https://www.uploadarchief.net/files/download/ds-hy2110.pdf
https://datasheet.lcsc.com/szlcsc/HY2113-KB5B_C168771.pdf


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
29andrey12 Дата: Пятница, 13.12.2019, 16:42 | Сообщение # 22

Пользователи

29andrey12

Рядовой

  • Сообщений:2
  • Репутация:0±

В том и проблема, я не знаю как смоделировать чип по даташиту.
В программе Multisim есть только типовые элементы. Можно попробовать в Proteus, но я плохо владею этой программой.
kafirek754 Дата: Понедельник, 16.12.2019, 20:01 | Сообщение # 23

Пользователи

kafirek754

Рядовой

  • Сообщений:1
  • Репутация:0±

подскажите пожалуйста бмс на 48вольт есть в природе?
Anat78 Дата: Понедельник, 16.12.2019, 20:31 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:2438
  • Репутация:12±
Anat78

конечно же есть
это BMS 12S
http://ali.pub/48sob3
http://ali.pub/48sohi


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kir Дата: Понедельник, 18.05.2020, 19:54 | Сообщение # 25

Пользователи

kir

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за доработки. У меня плата не даёт заряжаться АКБ. После пропайrи и чистки плата один раз дала зарядить и после срабатывания защиты по перезаряду опять в коме. Транзистор Q9 вроде живой.
Anat78 Дата: Вторник, 19.05.2020, 08:21 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:2438
  • Репутация:12±
Anat78

Вроде? smile надо точно знать, проверить все транзисторы

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kir Дата: Вторник, 19.05.2020, 12:01 | Сообщение # 27

Пользователи

kir

Рядовой

  • Сообщений:2
  • Репутация:0±

Проверял на плате, без выпайки. Кстати при прозвонке ключ открывается и зарядка начинает идти.
AdmiralBlack Дата: Суббота, 08.08.2020, 02:30 | Сообщение # 28

Пользователи

AdmiralBlack

Рядовой

  • Сообщений:2
  • Репутация:0±

Уважаемые господа подскажите пожалуйста.
Тут сказано, что:

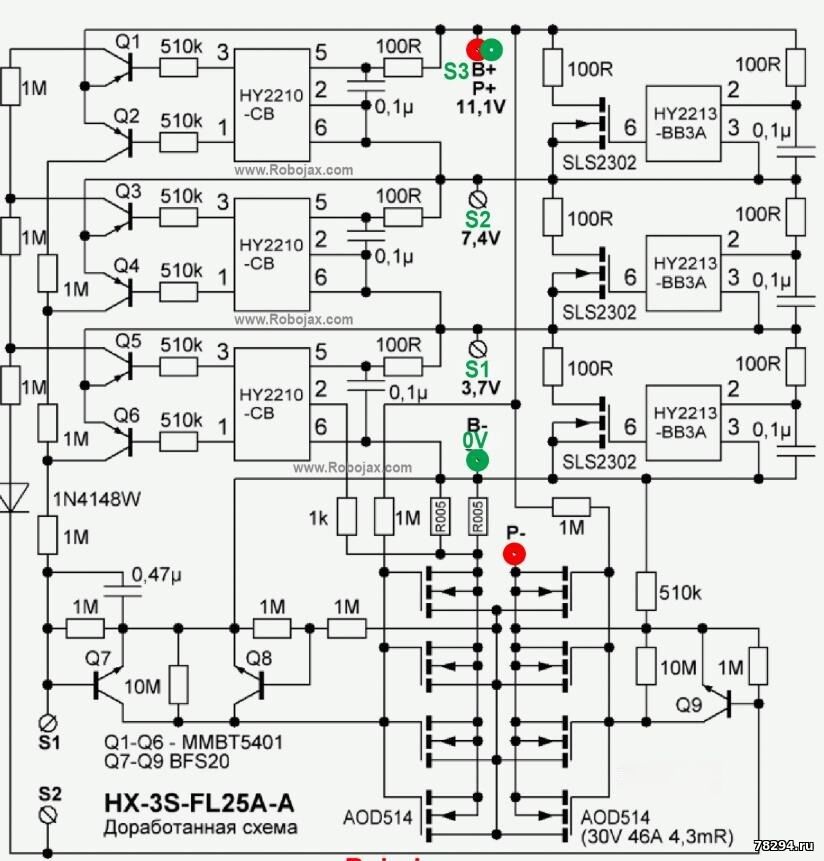

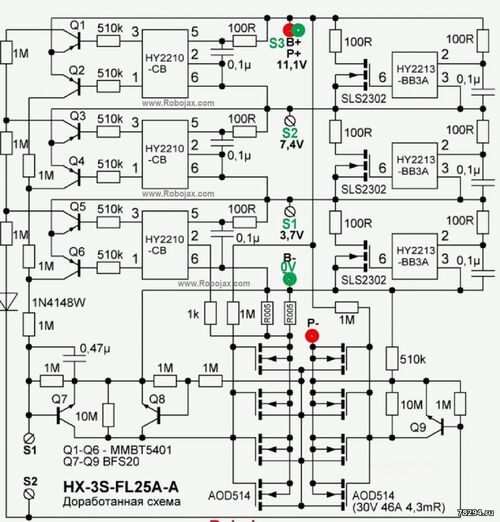

"S1 и S2 — просто контрольные точки, к термозащите отношения не имеют.
На S1 появляется сигнал при переразряде любого элемента.
На S2 появляется сигнал при перезаряде любого элемента, а также после срабатывания токовой защиты."
в тоже время к S1 подключают термодатчик - вот этот момент не совсем понятен.

И собственно сам вопрос а как к ним подключит к примеру индикаторы (светодиоды) чтобы визуально было видно. что или разряд и защита сработала, или зарядились аккумы.

P.S. использую не для шуруповерта, такой небольшой портативный аккумулятор на велосипед.
Anat78 Дата: Суббота, 08.08.2020, 13:32 | Сообщение # 29

Администраторы

Anat78

Лейтенант

  • Сообщений:2438
  • Репутация:12±
Anat78

Индикатор полного заряда подключается к балансировочным резисторам просто



А так на зарядных есть и индикатор окончания заряда и процесса заряда


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AdmiralBlack Дата: Понедельник, 10.08.2020, 02:47 | Сообщение # 30

Пользователи

AdmiralBlack

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Индикатор полного заряда подключается к балансировочным резисторам просто
Здравствуйте, не посчитайте меня идиотом, но не совсем понял. Светодиод параллельно резистору подключается что ли? так на фотографии не видно мелкая очень и зачем там два провода на плату идут красный и черный.
Можете чуть поподробней объяснить, пожалуйста или кусочек схемы, куда эти светодиоды припаять.
Очень Вам благодарен, с уважением, Александр.
