TPS63020 DC-DC Buck boost преобразователь
|
|
|
Anat78
|
Дата: Вторник, 16.04.2024, 09:15 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|

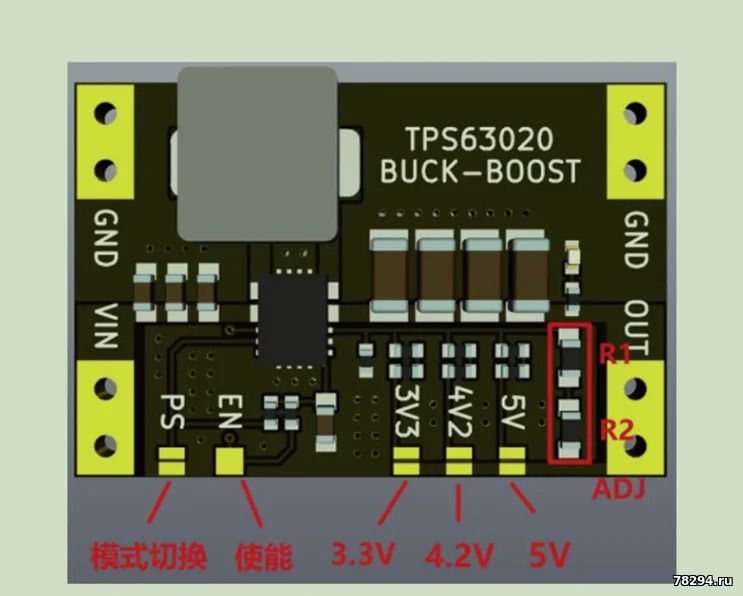

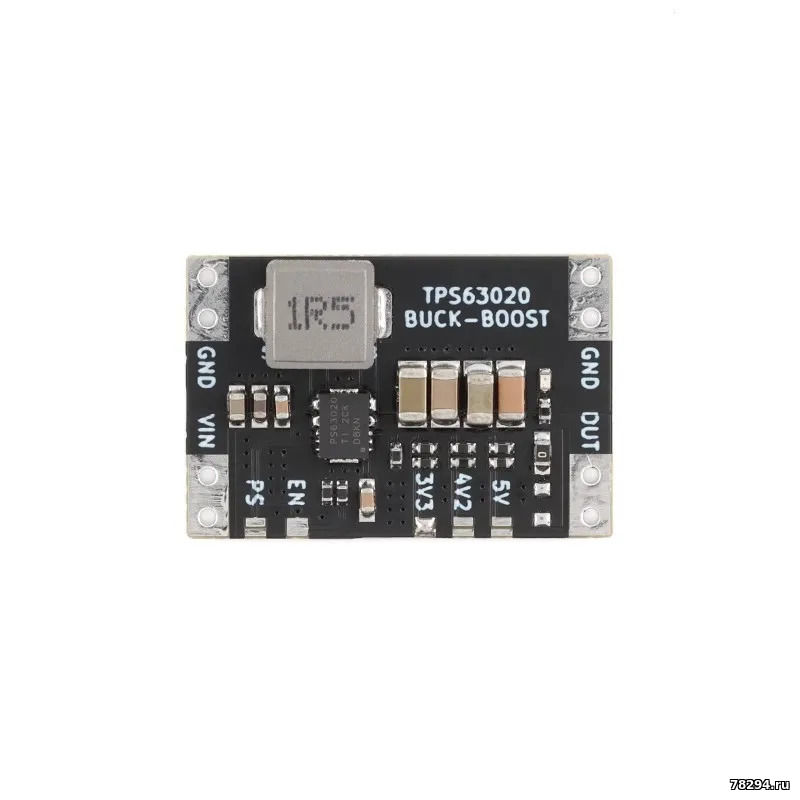

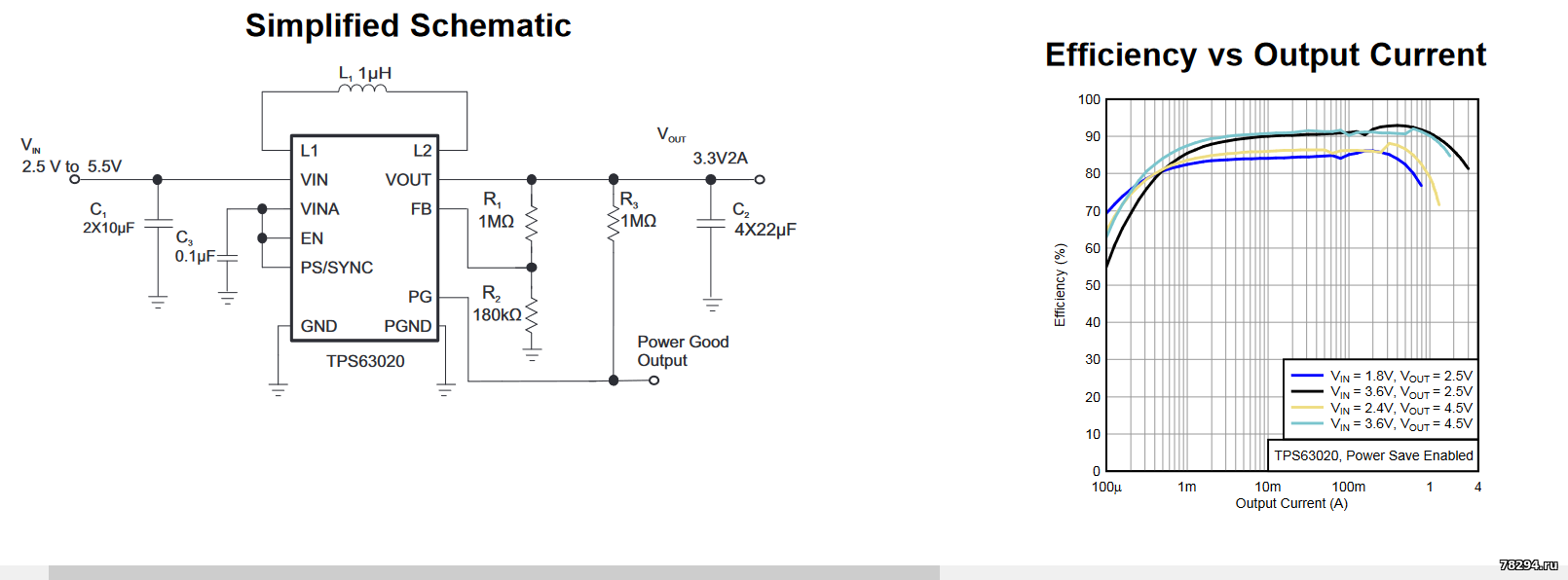

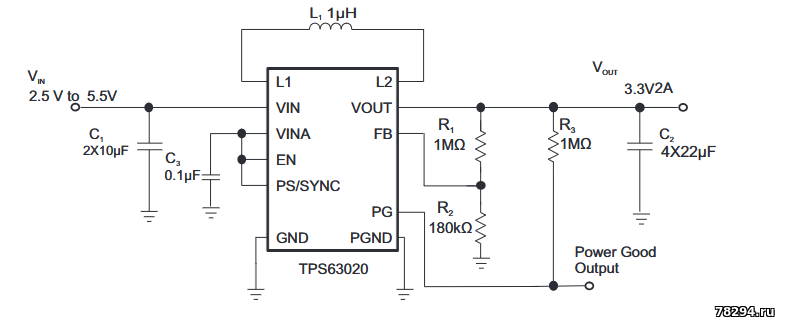

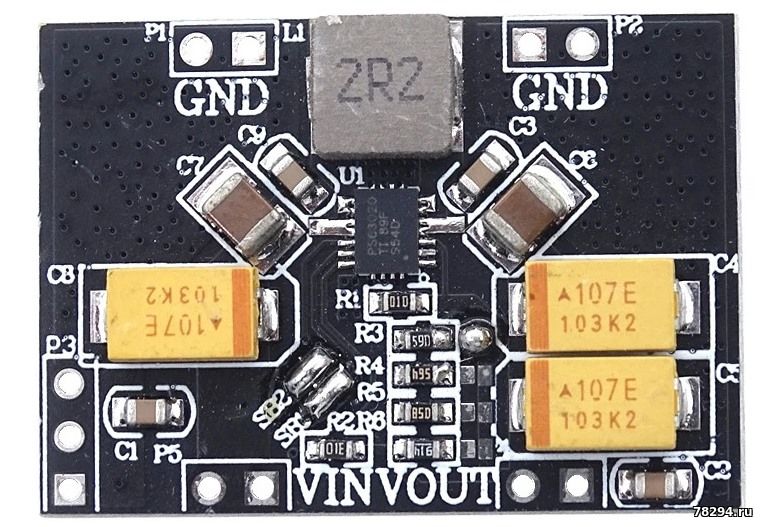

Модуль TPS63020 это очень эффективный, одно дроссельный, понижающее повышающий преобразователь. DC-DC ( Buck - boost Converter )
Купить можно здесь:
https://alii.pub/6xtri0?erid=2SDnjcGDNFs
заводится не менее чем от 1.75В
напряжение питания - 3,2в, ток потребления 35микроампер, но такое потребление после распайки перемычки sb1, а так потребляет 6 миллиампер.
брал для перевода устройств на литий.
Входное напряжение (Мин), В - 1.8
Входное напряжение (Макс), В - 5.5
Выходное напряжение (Мин/Фикс), В - 1.2
Выходное напряжение (Макс), В - 5.5
Выходной ток, А - 3.5
Частота переключения, кГц - 2400
Синхронный выпрямитель - Да

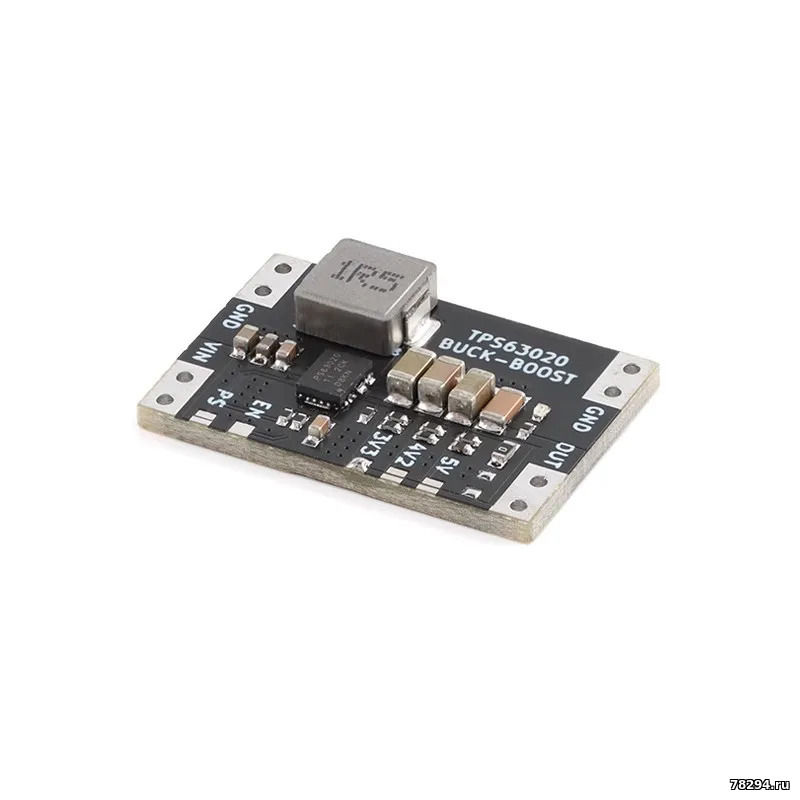

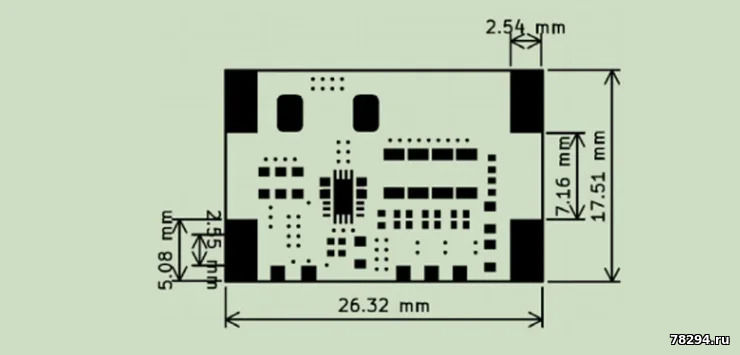

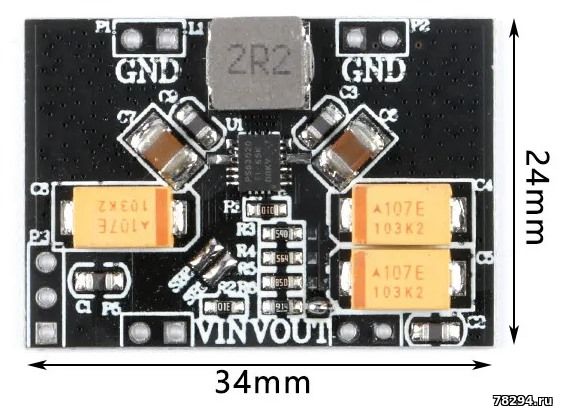

TPS63020-это высокоэффективный маленький бак-Повышающий Модуль источника питания.
Входное напряжение от 1,8 V до 5,5 V, выходной ток может быть как 3A и эффективность настолько высока, насколько это 96%. Он может автоматически переключаться между режимами buck и boost. Текущий ток составляет менее 50uA и фиксированная Рабочая частота 2,4. МГц, используется для всех двух ячеек и трех ячеек щелочных батарей, одноэлементных литиевых устройств с питанием от батареи, сверхмаленьких мобильных ПК и MIDs, цифровых медиаплееров, DSCs и камер.
Параметры продукта:
Вход напряжение: 1,8 V-5V (рекомендуется Вход выше 2V)
Выход напряжение: 2,5 V 3,3 V 4,2 V 5V

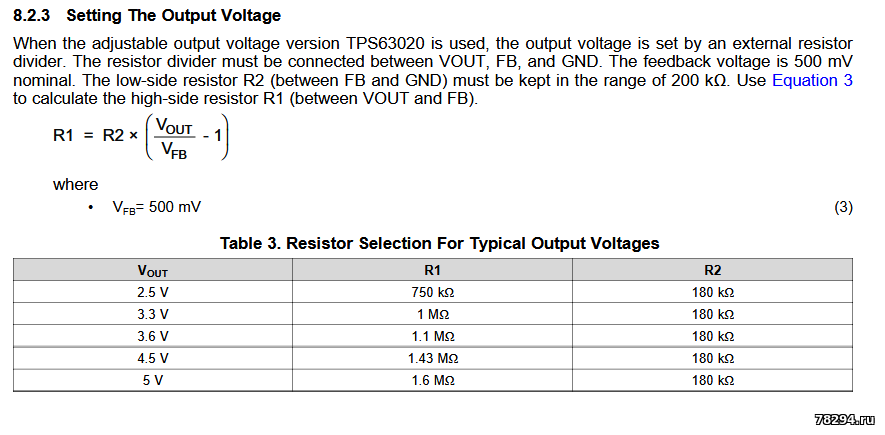

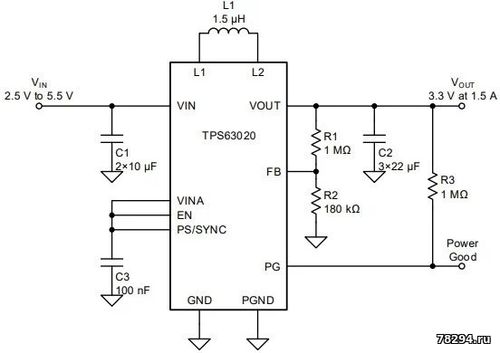

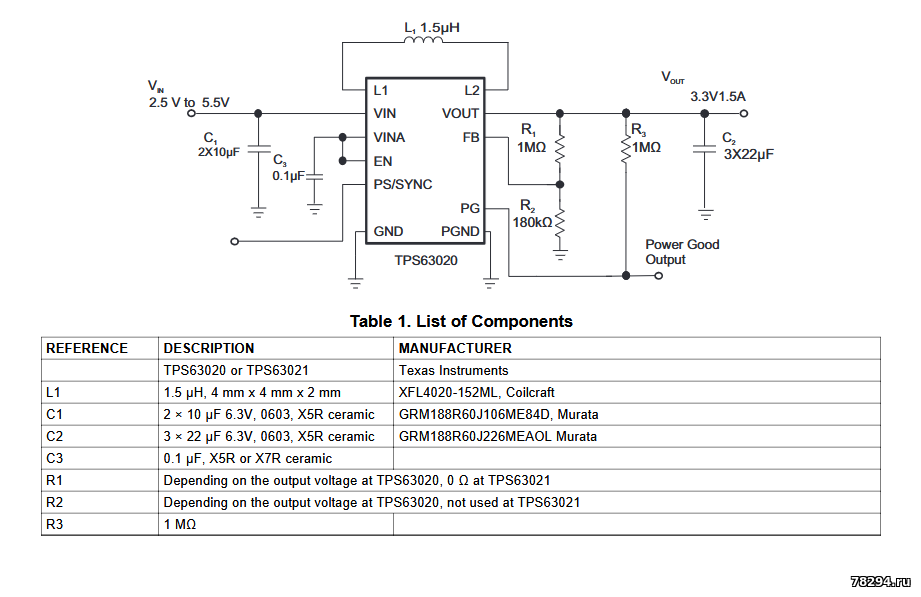

Формула вывода: R3 = R1 (Vout/VFB-1) Типичное значение VFB = 500мВ (2,5 в: R1 =
82K, R3 = 330K; 3,3 В: R1 = 180K, r3 = 1 м; 4,2 в: R1 = 3K, R3- 22K; 5
В: R1 = 110K, R3 = 1 м)
Выходной ток: в пределах 3 А
Эффективность преобразования: 96% (чем меньше разница в входном и выходном давлении, тем выше эффективность)
Статическое энергопотребление: 6ма, 50uA (режим энергосбережения)
Частота переключений: 2,4 МГц
Выходная пульсация: 10 мВ (без нагрузки) 10 мВ (buck с 0.5A) 30 мВ (boost с 0.5A)

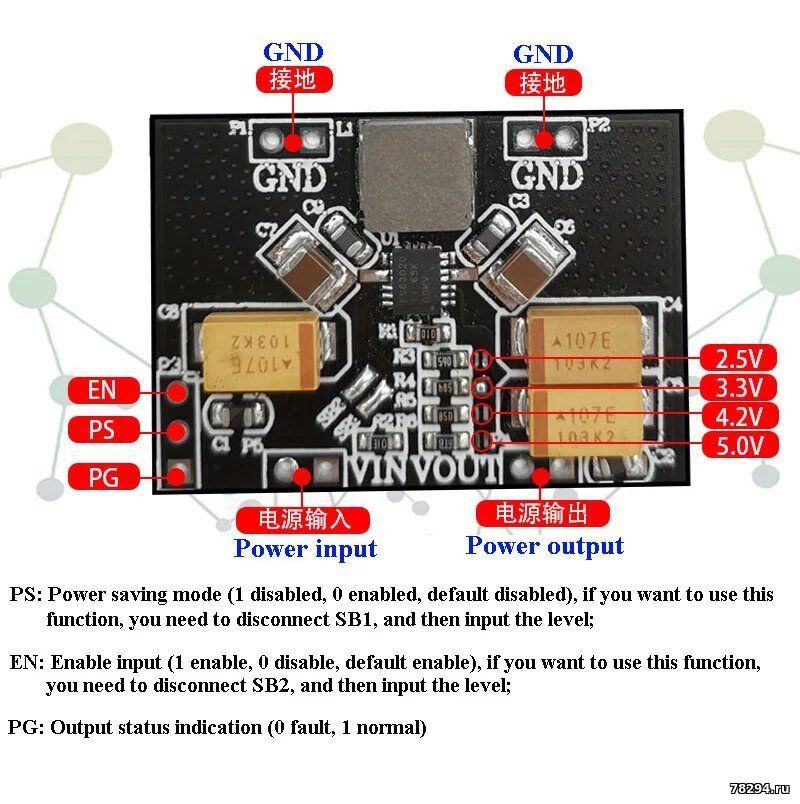

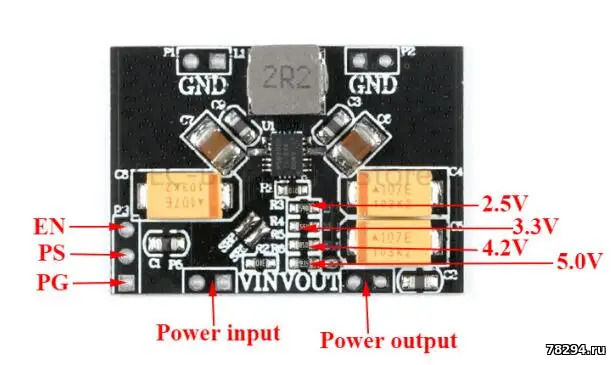

PS: режим экономии точки (1 отключен, 0 включен, и модуль отключен по
умолчанию). Если вы хотите использовать эту функцию, вам нужно отключить
SB1, а затем ввести уровень
RU: включить вход (1 включен, 0 отключен, и модуль включен по умолчанию).
Чтобы использовать эту функцию, отсоедините SB2, а затем введите уровень

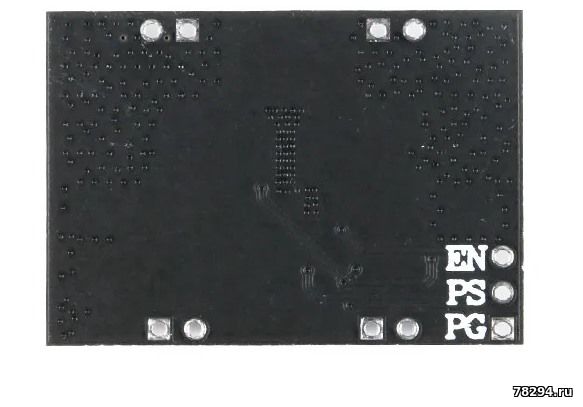

PG: индикация выходного состояния (0 неисправностей, 1 нормальный)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.04.2024, 09:17 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|

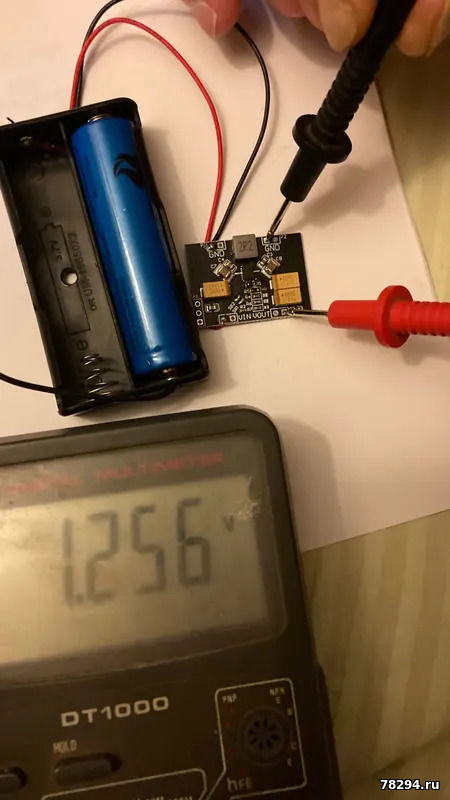

Изменение R1 до 220K и R3 до 330K; Вы будете иметь 1,25 V
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.04.2024, 10:00 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7533
- Репутация:62±
|

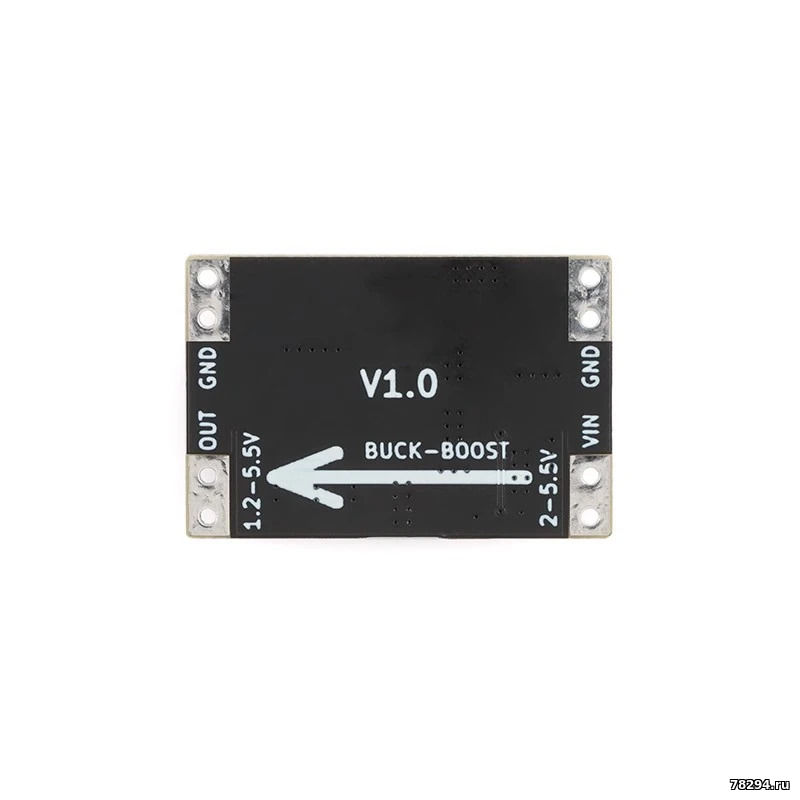

Автоматический бак-повышающий понижающий модуль питания TPS63020
3.3V@1.3A/4,2 V @ 1A / 5V@0.9A (3,7 вход V)
ОПИСАНИЕ

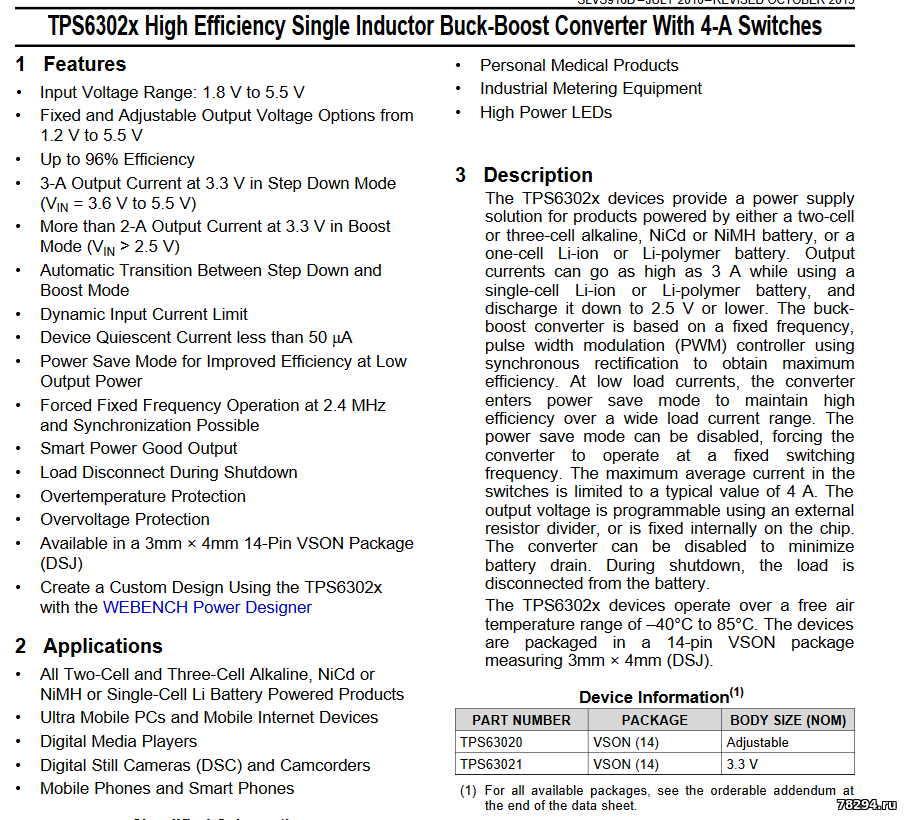

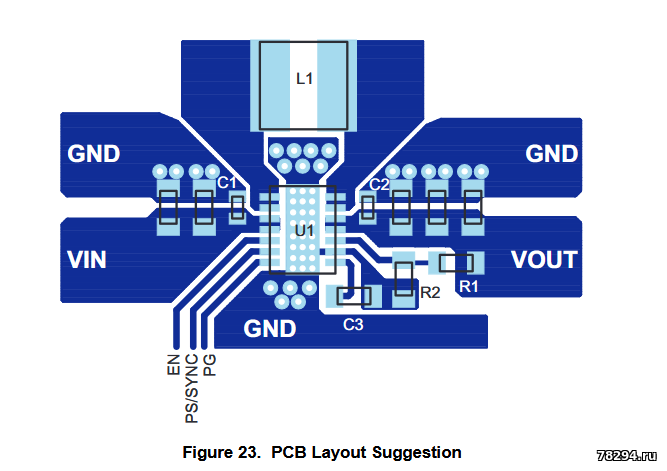

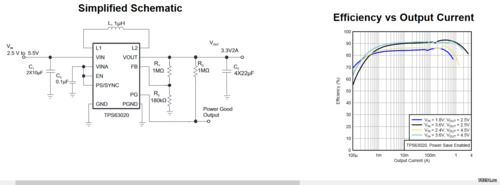

Устройства TPS6302x обеспечивают решение для питания продуктов, работающих от двух- или трехэлементной
щелочной, NiCd или NiMH батареи, или одноэлементной Li-Ion или Li-полимерной батареи. Выходные токи могут достигать 3 А
при использовании одноэлементной Li-Ion или Li-Polymer батареи и разряжаться до 2,5 В или ниже. Понижающе-повышающий
преобразователь основан на контроллере с фиксированной частотой и широтно-импульсной модуляцией (ШИМ), использующем синхронное выпрямление
для получения максимальной эффективности. При низких токах нагрузки преобразователь переходит в режим энергосбережения для поддержания высокой
эффективности в широком диапазоне токов нагрузки. Режим энергосбережения можно отключить, заставив преобразователь
работать на фиксированной частоте переключения. Максимальный средний ток в переключателях ограничен типичным значением
4 А. Выходное напряжение программируется с помощью внешнего резистивного делителя или фиксируется внутри чипа.
Преобразователь можно отключить, чтобы минимизировать разрядку батареи. Во время выключения нагрузка отключается от батареи. Устройство упаковано в 14-контактный корпус QFN PowerPAD™ размером 3 × 4 мм (DSJ).
https://alli.pub/74if3h?erid=2SDnjdVMPCG
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
a79849825
|
Дата: Суббота, 08.02.2025, 21:05 | Сообщение # 4
|
|
|
Цитата Anat78 (  ) 3.3V@1.3A/4,2 V @ 1A / 5V@0.9A (3,7 вход V)https://alli.pub/74if3h?erid=2SDnjdVMPCG

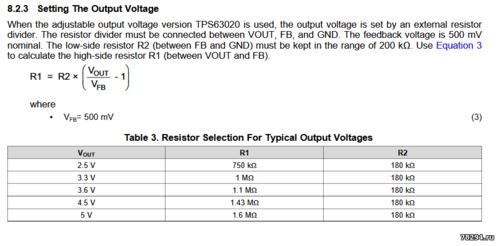

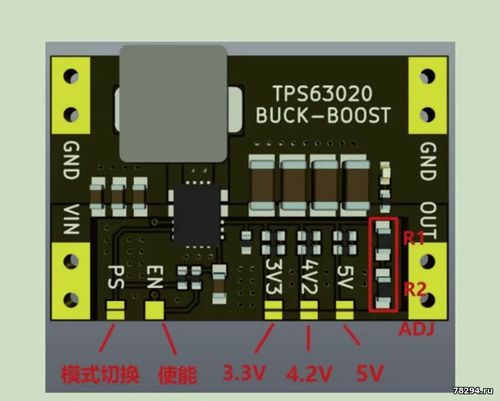

Приветствую! Что бы получить 1.2 V на выходе, мне нужно:
1) Убрать перемычку 3V3
2) Поставить вместо нулевого R1 14kΩ и R2 10kΩ ?
|
|
|
|
|
|
|
a79849825
|
Дата: Воскресенье, 09.02.2025, 15:40 | Сообщение # 6
|
|
|
"для себя":
Размер резисторов 0603;

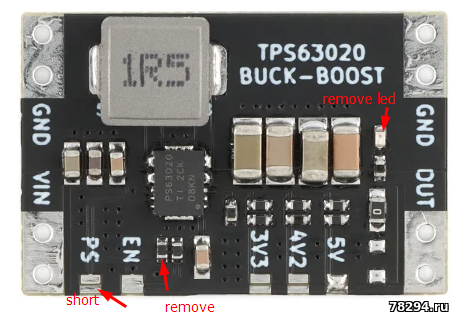

"Хороший модуль для работы от батареи, требуется модификация для получения наилучшего энергопотребления в режиме ожидания. Закоротите PS, удалите резистор PS, удалите светодиод. 4,2 В вх. 3,3 В вых. сток 7 мА + PS закорочен 390 мкА + резистор PS пропал + светодиод пропал 28 мкА. Очень хорошо, только 28 мкА в режиме ожидания! "
