XL63070 TPS63070 DC-DC понижающий-повышающий модуль
Anat78 Дата: Понедельник, 15.04.2024, 10:33 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

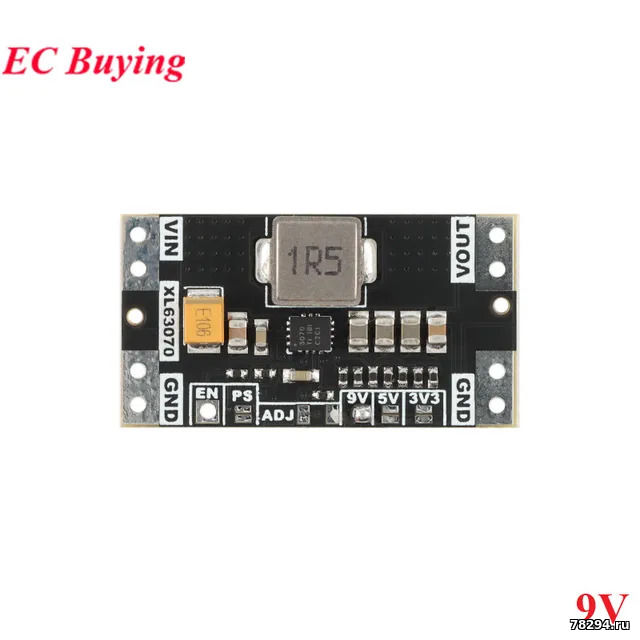

XL63070 TPS63070 DC Автоматический понижающий модуль повышения мощности 3,3 В 5 В 9 В
https://alii.pub/6xqf14?erid=2SDnjdSD2uf



Тип модуля: источник питания постоянного тока с автоматическим повышением и падением напряжения
Пусковое напряжение: 2,8 В (после запуска модуль может нормально выводить положительный E в пределах входного напряжения 2-9 В)
Входное напряжение: 2 В-16 В
Выходное напряжение: 2,5-9 В
Выходной ток: 2А (макс.). Максимальный выходной ток при разных напряжениях может относиться к «Таблице 1».
Режим работы: PWM/PFM
Пульсация на выходе: 10 мВ (9 В), 8 мВ (5 В), 8 мВ (3 3 В)
(Заметьте что данные по пульсации выше для ссылки только и не включены в тесте холостого хода образца.)
Между такими же микросхемами могут быть небольшие различия, и пульсация несущей может относиться к «таблице 1».
Метод регулировки: выбор перемычки







VIN - Положительный полюс входной мощности (2-16 В)
GND (Земля) - Отрицательный полюс Входной/выходной мощности
VOUT - Положительный полюс выходной мощности
EN - Включить управление (по умолчанию включить, pin Down отключен)
PS - Конфигурация режима, режим ШИМ по умолчанию, площадки короткого замыкания в режиме PFM
9 В - Выбор выходного напряжения, выход 9 В
5 В - Выбор выходного напряжения, выход  5 В
3,3 В - Выбор выходного напряжения, выход  3,3 В
ADJ
Конфигурация - выходного напряжения, пользователь может настроить сопротивление для
самостоятельной регулировки выходного напряжения

https://alii.pub/6xqf14?erid=2SDnjdSD2uf

TPS63070RNM, DC-DC преобразователь https://static.chipdip.ru/lib/453/DOC021453029.pdf

Преобразователь постоянного/постоянного тока, понижение/повышение, 2,4 МГц, VQFN-15; Топология: понижающе-повышающая; Входное напряжение мин: 2 В; Входное напряжение Макс.: 16 В; Количество выходов: 1 выход; Корпус ИС преобразователя постоянного/постоянного тока: VQFN; Количество контактов: 15 контактов; Выходной ток: 2А





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.04.2024, 10:42 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

Держит напряжение на заданном уровне, в не зависимости от того что ей надо сделать, повысить или понизить напряжение.
Идеально для доработки мультиметра при переходе на литий где рабочее напряжение аккумулятора переходит то выше, то ниже номинального напряжения питания мультиметра. Плюс ко всему есть выход en, можно управлять работой контроллера чтобы лишний раз не высаживать аккумулятор когда прибор не используется.

Частотная модуляция (PFM - Pulse Frequency Modulation)

Положительным моментом является то, что при работе с малой нагрузкой не требуется добавлять много мощности, частота переключения снижается, а количество требуемых операций переключения уменьшается, что снижает потери на переключение. Как следствие, метод PFM обеспечивает сохранение высокой эффективности даже при небольшой нагрузке. С другой стороны, поскольку частота меняется, шум, связанный с переключением, остается неопределенным, что затрудняет управление процессом фильтрации и удаление шума. Кроме того, если шум опускается ниже 20 кГц (это слышимый диапазон), может возникнуть проблема звона, что отрицательно влияет на соотношение сигнал/шум в аудиоустройствах. Что касается шума, ШИМ может быть предпочтительнее во многих отношениях.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 16.04.2024, 08:46 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6509
  • Репутация:52±
Anat78

Электролит по входу может жрать просто так 0,1мА, менять на керамику

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
