Форум » Электроинструмент » Схемы BMS, подключение и тесты » BMS 3S...7S 15A (limit 20A) помогите убрать "защелку". (HXYP-TY-T20)
BMS 3S...7S 15A (limit 20A) помогите убрать "защелку".
Zusul Дата: Четверг, 29.06.2023, 23:04 | Сообщение # 1

Пользователи

Zusul

Рядовой

  • Сообщений:4
  • Репутация:0±

Доброго времени суток.

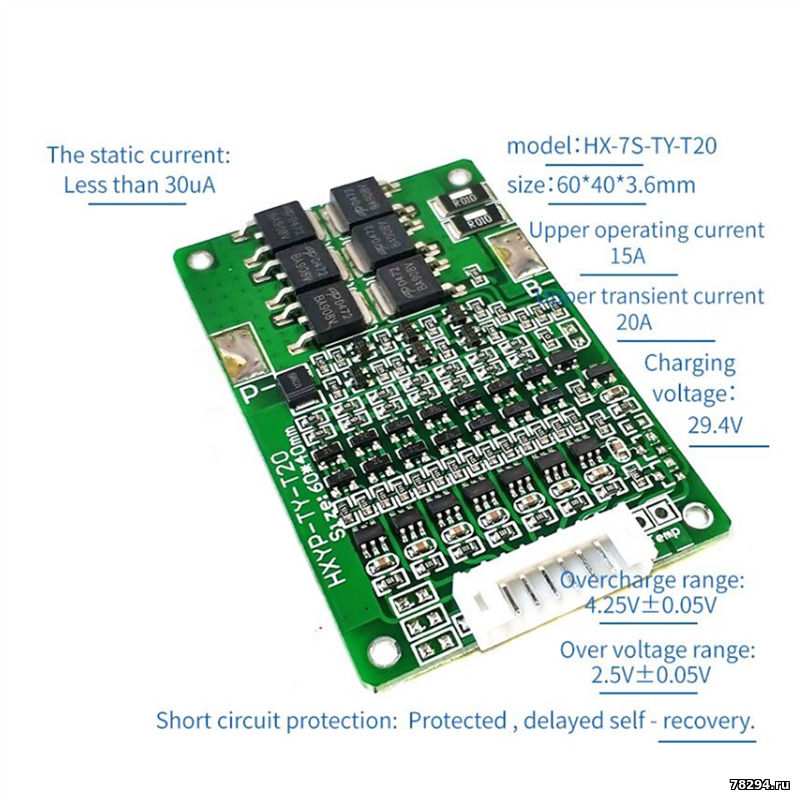

Есть BMS HXYP-TY-T20, на базе нее хочу собрать акб 6S для турбины аккумуляторного пылесоса. https://alli.pub/6qdt1v

Подключив слаботочный выключатель к BMS хочу подавать/снимать питание.
К моему сожалению если просто рвать питание B+, то пока не отключишь нагрузку выход не восстановится. Тоже самое происходит если использовать контакты Temp.
Может кто знает как отключить это "защелку" или попадалась схема от этой/похожей BMS?









Anat78 Дата: Пятница, 30.06.2023, 07:39 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

Просто купите бмс 6S за 100р
https://alli.pub/6qdt29

там можно термодатчиком управлять


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zusul Дата: Вторник, 04.07.2023, 02:52 | Сообщение # 3

Пользователи

Zusul

Рядовой

  • Сообщений:4
  • Репутация:0±

А там нет защелки? А то в этой тоже есть вход под термодатчик.... а еще есть балансиры.
А как тут вставлять прикрепленные картинки? - обзор - вставить....


Сообщение отредактировал Zusul - Вторник, 04.07.2023, 02:55
Zusul Дата: Пятница, 21.07.2023, 02:41 | Сообщение # 4

Пользователи

Zusul

Рядовой

  • Сообщений:4
  • Репутация:0±

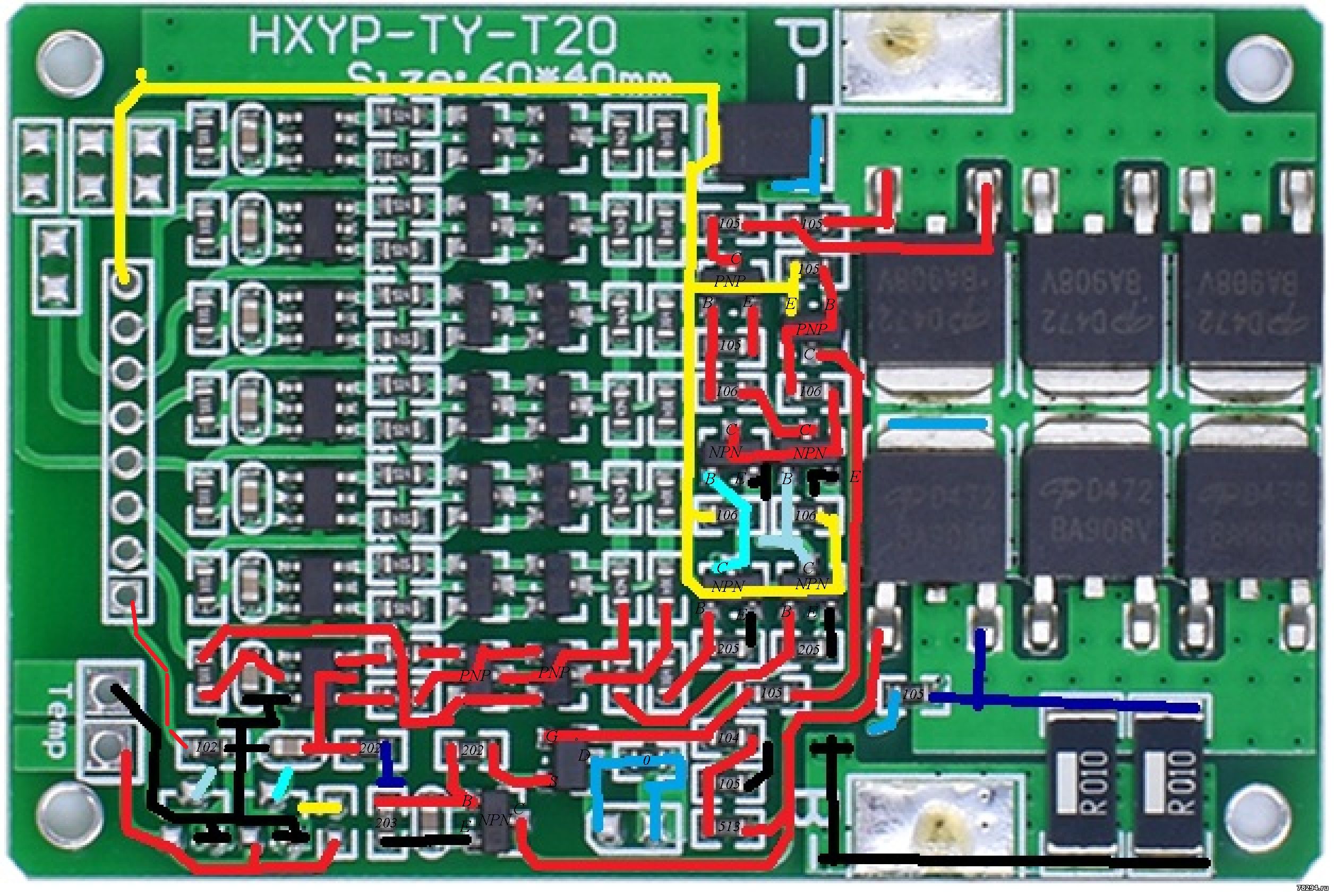

Накидал  схему управления разрядными мосфетами. Защелкиваются   T1A (вероятно это PMST3904) вместе с  7002E (2N7002E). Как по грамотному избавится от защелкивания?
