Форум » Электроинструмент » Схемы BMS, подключение и тесты » BMS sw21-5c dpx5s-d1.2 схема
BMS sw21-5c dpx5s-d1.2 схема
Anat78 Дата: Понедельник, 18.07.2022, 10:22 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

BMS sw21-5c dpx5s-d1.2 схема

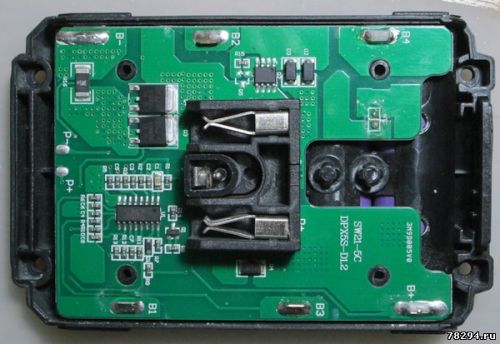

Li-Ion аккумулятор под маркой "Дифмаш", для шуруповёрта. 18v 2Ah.
Плата SW21-5C (DPX5S-D1.2). Токоизмерительный резистор 3,5 миллиОма
(размер 2512). Чип CW1053ALJP.
Ключевые полевики - два 03N90D в параллель.
Полевик на зарядку - NCE3010 в soic-8.
Схема практически по даташиту на чип. Балансировки НЕТ.
