Модуль защиты BMS 3S 22A XR-3s5645-PW схема
Anat78 Дата: Вторник, 12.07.2022, 14:10 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4822
  • Репутация:29±
Anat78

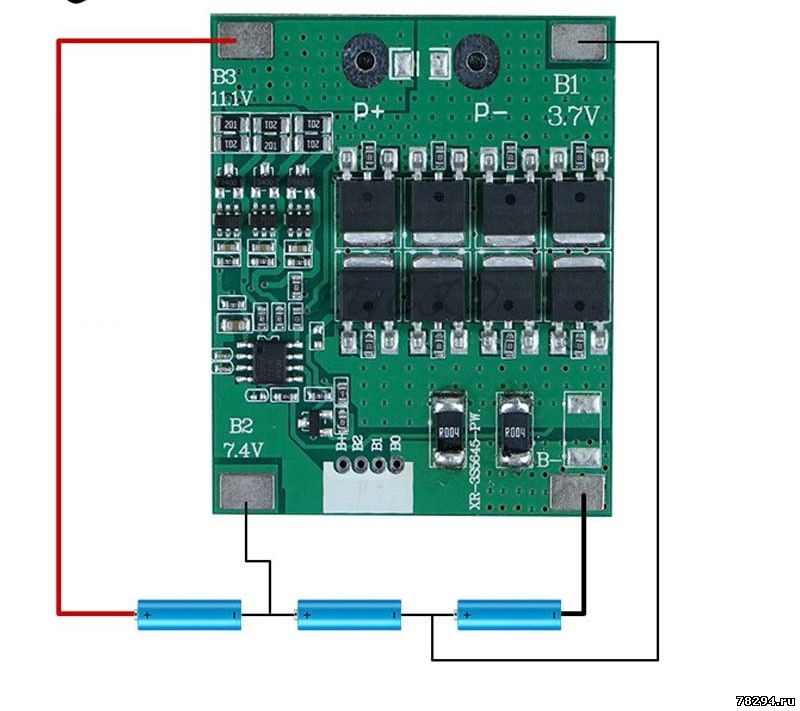

Модуль защиты BMS 3S 22A XR-3s5645-PW схема



Спецификация:
Тип: 3S 11,1 в 12 В 22 А
Способ подключения: общий порт

Разряд
Напряжение переразряда одной батареи: 2,7 ± 0,08 в
Непрерывный рабочий ток: 22 А
Мгновенный ток защиты: 50 А
Условия восстановления перегрузки по току: восстановление заряда или отключение нагрузки
Условия восстановления короткого замыкания: восстановление заряда или отключение нагрузки

Зарядка
Напряжение перезарядки одного аккумулятора: 4,25 ± 0,025 в
Постоянный ток зарядки: 15а
Защита от перегрузки по току зарядки: 10 А
Напряжение выравнивания заряда: 4,2 ± 0,025 в
Ток выравнивания заряда: 40 мА
Напряжение зарядного устройства: 12,6 в (рекомендуется)

Потребляемая Рабочая мощность: ≤ 30 мА
Внутреннее сопротивление проводимости главной цепи: ≤ 15 мОм
Диапазон температур: от-40 до 80 ℃
Защита от разрыва провода: Да
Размер внешнего вида: 55*45*3,5 мм







aliexpress.ru/item/1005001401604044
