Замена батареи пылесоса Jimmy JV71
Anat78 Дата: Четверг, 22.04.2021, 22:38 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Замена батареи пылесоса Jimmy JV71











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Воскресенье, 22.08.2021, 17:57 | Сообщение # 2

Пользователи

dimon717

Рядовой

  • Сообщений:18
  • Репутация:0±

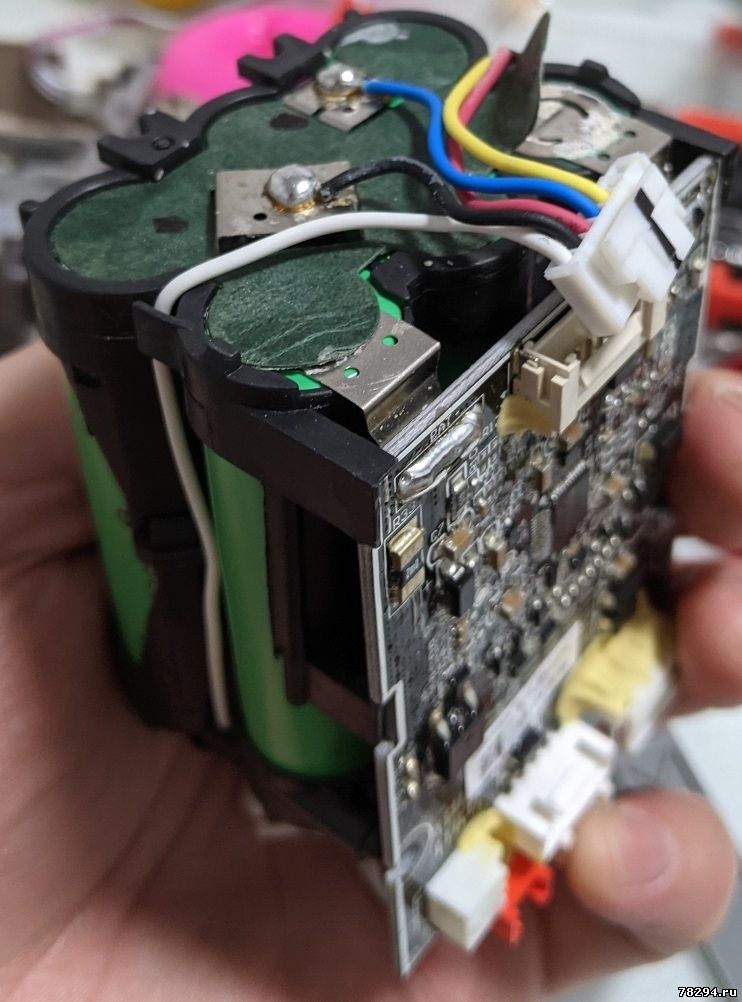

Здравствуйте. Знакомый принес пылесос jimmy jv51(около 2х лет использования частого). В обычном режиме, работает очень мало, а в турбо отключается. Разобрал аккумулятор, увидел 6 элементов 18650 самсунг, напряжение на всех более-менее одинаковое, сопротивление на всех в районе 14мОм (использовал yr1035+) Под нагрузкой один из аккумов дает очень большую просадку. Есть желание поставить свежие. На плате стоит микросхема LEXY M10  1911-E  FA87-5973
kurushin85 Дата: Среда, 06.04.2022, 10:50 | Сообщение # 3

Пользователи

kurushin85

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата dimon717 ()
LEXY M10  1911-E  FA87-5973
Здравствуйте. Есть-ли решение по данной теме? Имеется аналогичный АКБ с таким МК и он не стартует. на плате есть UART, но там тишина. никаких сигналов МК в UART не выдаёт. как сбросить не знаю. информации в интернете на данный чип найти не смог. если у кого-о есть любая информация сообщите пожалуйста.
seleznevsergiy Дата: Пятница, 17.02.2023, 12:15 | Сообщение # 4

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата dimon717 ()
Под нагрузкой один из аккумов дает очень большую просадку. Есть желание поставить свежие.
Здравствуйте. Получилось ли отремонтировать простой заменой элементов ?
duits2015 Дата: Понедельник, 22.01.2024, 15:08 | Сообщение # 5

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

Добрый день, в моделе XIAOMI JIMMY JV51, при замене элементов будет ли блокировка платы?



Сообщение отредактировал duits2015 - Понедельник, 22.01.2024, 15:09
Anat78 Дата: Среда, 24.01.2024, 06:05 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Если делать по инструкции то не блокируется

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
duits2015 Дата: Вторник, 13.02.2024, 15:51 | Сообщение # 7

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата Anat78 ()
Если делать по инструкции то не блокируется
Что вы имеет ввиду? что за инструкция? можно уточнить?
dmitry Дата: Среда, 21.02.2024, 16:11 | Сообщение # 8

Пользователи

dmitry

Рядовой

  • Сообщений:4
  • Репутация:0±

заменил все 6 батареи (6X18650).
после сборки пылесос включается . работает но при переключении на вторую скорость при нажатии кнопки (I /II ) начинает работать рывками (типа работает с с отключением на долю секунды  и включении снова). при нажатии кнопки (I /II ) - возвращается в нормальную работу, но на 1 скорости  сталкивался ли кто то с такой проблемой? как лечить? что с ним не так?
спасибо
Anat78 Дата: Пятница, 23.02.2024, 09:19 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Элементы какие поставили?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dmitry Дата: Пятница, 23.02.2024, 12:26 | Сообщение # 10

Пользователи

dmitry

Рядовой

  • Сообщений:4
  • Репутация:0±

заменил все 6 батареи (6 батареи  SAMSUNG 3400MAH NCR 18650 LITHIUM BATTERY)
Anat78 Дата: Пятница, 23.02.2024, 12:47 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

Это поддельные элементы, самсунг такого не выпускает, поэтому у вас такая ситуация с работой
меняйте на сильноточные оригинальные


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dmitry Дата: Пятница, 23.02.2024, 17:28 | Сообщение # 12

Пользователи

dmitry

Рядовой

  • Сообщений:4
  • Репутация:0±

SAMSUNG 3400MAH NCR18650b
да нет это хорошие  батареи мы  таке для наших приборов закупаем . я сам  тестировал. из многих что я проверял эти самые надежные и хорошо держат заряд .

Добавлено (23.02.2024, 17:32)
---------------------------------------------
до замены - отсоединения от центральной платы все работало нормально ....просто время работы сократилось и я решил заменить элементы , тем более были в наличее

seleznevsergiy Дата: Пятница, 23.02.2024, 17:59 | Сообщение # 13

Пользователи

seleznevsergiy

Рядовой

  • Сообщений:9
  • Репутация:2±

Цитата dmitry ()
SAMSUNG 3400MAH NCR18650b
NCR - это Panasonic, слаботоковые, до 6A.
dmitry Дата: Пятница, 23.02.2024, 22:40 | Сообщение # 14

Пользователи

dmitry

Рядовой

  • Сообщений:4
  • Репутация:0±

вы считаете из-за этого? нужно более 6А
vladhs Дата: Суббота, 06.04.2024, 14:12 | Сообщение # 15

Пользователи

vladhs

Рядовой

  • Сообщений:1
  • Репутация:0±

Поменял аккумы в упоминавшемся здесь Jimmy JV51 (модель аккумулятора T-DC38H). Пылесосу было уже года 4, зарядки хватало на 5-7 мин. работы, турборежим включался на 2-3 секунды и тут же вырубался.
Начитавшись страшилок про блокировку, менял с подстраховкой в виде подпаянных параллельно элементов. Там 6 аккумов, менял по 2 шт., соответственно, подпаивал по также по 2. В целом все не очень сложно, главное - не запутаться с полярностью. Некоторые затруднения вызвали пластиковые разделители - с максимальной осторожностью вырезал перегородки ножом, иначе аккум не извлечь из гнезда. Если было бы 6 лишних аккумов для параллельной подпайки - можно было бы сделать по красоте: подпаять все 6 шт. сверху платы, отпаять блок со старыми аккумами и заменить в нем аккумы без выреза пластика

Поставил высокотоковые LiitoKala HG2 2900mAh с выводами под пайку. Контактной сварки у меня нет, поэтому финальный результат не выкладываю - получилось не особо эстетично, но вроде прочно. Первые испытания показали, что контроллер не заблокировался, все работает нормально - на зарядке аккумы сильно не грелись, вернулся турборежим, на 1-й скорости работает минут 25, больше не проверял, но индикатор еще зеленым горел.





Сообщение отредактировал vladhs - Суббота, 06.04.2024, 14:21
benja Дата: Вторник, 28.05.2024, 23:56 | Сообщение # 16

Пользователи

benja

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день, сгорел элемент q1 на плате аккумулятора, кто-то может подсказать что это за элемент?
batarelka Дата: Пятница, 18.10.2024, 16:49 | Сообщение # 17

Пользователи

batarelka

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата benja ()
Добрый день, сгорел элемент q1 на плате аккумулятора, кто-то может подсказать что это за элемент?
 Если вы имеете в виду модель аккумулятора T-DC38H, как в предыдущем посте, то Q1 это DTM6601 , P-Channel 60-V  MOSFET.
nvtnovo Дата: Суббота, 04.01.2025, 07:03 | Сообщение # 18

Пользователи

nvtnovo

Рядовой

  • Сообщений:4
  • Репутация:0±

Доброго всем времени суток.
С наступившим Новым годом. Здоровья и всех благ!
Подскажите,. пож-та, пылесос XIAOMI JIMMY JV51, АКБ T-DC38H, плата PD567-BMS LEXY(как в этом посте)/
АКБ перестала заряжаться примерно месяца 4 назад. Включаешь в неё кабель зарядки, кратковременно загорается красный светодиод и через секунду зеленый. На этом АКБ пылесос работал пару минут, турбо-режим отключался сразу. Была заказана такая же новая АКБ, которая сейчас добросовестно трудится.
Вчера появилось немного времени, заменил все 6 банок Samsung INR18650-25R в старой АКБ на Liitokala DBHG21865. Менял по одной, подпаивая резервный АКБ к заменяемому.
Но результат тот же. При подключении ЗУ на секунду красный и сразу зеленый, турборежим также включается на 3-5 сек.
Все новые АКБ заряжены до 4,1 В.
Я так понимаю что померла сама плата и схемы на неё нет?
Кстати так и не понял из топика, блокируется ли плата или нет, поэтому замену делал с подпаиванием резервного АКБ.
Если кто-то сталкивался с данной проблемой подскажите что может быть с этим АКБ, есть ли какая-то болезнь у этой платы?
Anat78 Дата: Суббота, 04.01.2025, 08:11 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

У вас акб новые неподходящие просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nvtnovo Дата: Суббота, 04.01.2025, 11:24 | Сообщение # 20

Пользователи

nvtnovo

Рядовой

  • Сообщений:4
  • Репутация:0±




По параметрам одинаковые. Или с liitokala что-то не то?


Сообщение отредактировал nvtnovo - Суббота, 04.01.2025, 11:32
Anat78 Дата: Суббота, 04.01.2025, 11:55 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

надо замерить их реальные параметры

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
nvtnovo Дата: Суббота, 04.01.2025, 13:29 | Сообщение # 22

Пользователи

nvtnovo

Рядовой

  • Сообщений:4
  • Репутация:0±

Если про внутреннее сопротивление, то 30 мОм у Liitokala'ы и 26 мОм у Samsung.
Измерял на YR1035+


Сообщение отредактировал nvtnovo - Суббота, 04.01.2025, 13:37
nvtnovo Дата: Суббота, 04.01.2025, 21:22 | Сообщение # 23

Пользователи

nvtnovo

Рядовой

  • Сообщений:4
  • Репутация:0±

В общем всё нормально с Liitokala DBHG21865. Вскрыл ещё раз аккум, пару банок были 3,6 вольта (наверное промухал и не зарядил когда менял), выпаял, зарядил до 4,1 в, поставил на место.
Теперь все работает. Турбо режим есть, зарядку берет.
mdv Дата: Четверг, 09.01.2025, 13:18 | Сообщение # 24

Пользователи

mdv

Рядовой

  • Сообщений:2
  • Репутация:0±

Всем привет. Подогнали мне пылесос Jimmy JV71, только сам пылесос с основной щеткой без зарядного.
Пылесос работал, а щетка не крутиласть. Обнаружил, что залип один переходной контакт между штангой и пылесосом, разобрал, починил.
Проверил - и пылесос и щетка нормально работали минут 15-20, пока не села батарея (обычный и турборежим).
Купил для него на WB блок питания 25V/600mА с круглым штекером (для пылесосов Philips). Разобрал штангу, посмотреть куда лучше гнездо для зарядки воткнуть, но места там не нашел.
Разобрал сам пылесос и там местечко на боковой стенке нашлось. Подключил гнездо параллельно зарядным контактам на штанге. Все собрал, поставил на зарядку, он заряжался часа 3-3.5, пока с красного на зеленый светодиод не переключился.
Начал проверять - сам пылесос нормально работает и в обычном и в турборежиме, а вот щетка поработает секунд 15 и останавливается, как-будто мощщи не хватает. Потом подергивается но не крутится. Если отдохнет минутку - щетка снова также крутится секунд 15 и останавливается. Чё я накосячил - не пойму, до вкорячивания зарядного гнезда щетка нормально работала.
В интернетах нашел по Jimmy аналогичные вопросы (с останавливающейся щеткой), но ни одного ответа. Может кто-нибудь подскажет, в чем может быть проблема ?
mdv Дата: Среда, 15.01.2025, 15:32 | Сообщение # 25

Пользователи

mdv

Рядовой

  • Сообщений:2
  • Репутация:0±

Разобрал щётку, заметил, что туговато крутится подшипник. При помощи очистителя цепей и смазки разработал его, стал крутиться нормально. Заодно за 1$ купил новый зубчатый ремень GT2-156-6 - https://alli.pub/74myfh?erid=2SDnjeGBqxp
Заменил, хотя старый вполне рабочий, не растянутый. Теперь щетка работает минуту-полторы и останавливается.
А если по ковру поелозить, то секунд через 10-15 останавливается.
Перед остановкой слышно как она плавно замедляется. Если отдохнет минуту, снова также крутит.
Может защита какая-то срабатывает (в самой щетке последовательно двигателю какой-то элемент включен, может термопредохранитель).
Или аккумуляторы уже уставшие, не могут выдать такой ток для щетки.
Буду рад советам по ремонту.


Сообщение отредактировал mdv - Среда, 15.01.2025, 15:40
Anat78 Дата: Среда, 15.01.2025, 16:30 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:7426
  • Репутация:61±
Anat78

да надо менять элементы в акб

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
