пылесос bosch vxas012v18
|
|
|
zverevperm
|
Дата: Вторник, 30.08.2022, 03:32 | Сообщение # 2
|
|
Принесли в ремонт уже разобранный пылик. Разъемы на мотор и +- на аккумуляторную сборку одинаковые. Какой куда подключать?
https://www.youtube.com/watch?v=UWmwr48lNgQ пример разборки 18V. Нашел ответ на свой вопрос: батарея - крайний на плате разъем.
|
|
|
|
Anat78
|
Дата: Вторник, 30.08.2022, 09:27 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7477
- Репутация:61±
|
да на самой плате просто подписано где батарея а где двигатель
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
bucks
|
Дата: Вторник, 27.09.2022, 12:32 | Сообщение # 4
|
|
Прошивки от такого пылесоса нет? Валяется 3 таких, заблокировались из-за неисправной АКБ, программатор есть, но вот прошивка во всех 3-х залочена.
|
|
|
|
|
stepanom
|
Дата: Пятница, 05.01.2024, 23:13 | Сообщение # 6
|
Пользователи
stepanom
Рядовой
- Сообщений:13
- Репутация:0±
|
Вечер добрый. Пылесос бош 14.4вольт, плата как на скрине. Включается на секунды 2-3 и вырубается, мигает красным. На зарядку не реагирует.
Заменил акб- та же хрень. Были вырваны дорожки петляющие на плате, восстановил. Думал из-за отсутствия спирали, намотал тонкий провод на плату, всё-равно....
NA написано на транзисторе, сбоку BD. Думаю, может он не родной? Т.к. там всё паяно-перепаяно до меня было. Чёткого фото не нашел, чтоб увидеть компоненты.
Кстати, нашёл треснувший конденсатор возле разъёма JiG, на дурня заменил на любой другой схожий по оттенку коричневого и размеру. Та же хрень.
Почти сделся и думаю вообще напрямую запускать и не мучаться.... Через bms4s.

Но хочется победить врага народа... Ведь впихнул 8 банок вместо четырёх. В теории пылесос должен херачить что дурной, т.к. новые банки сопротивлением 18мОм, а родные 31мОм. Плюс 18мОм в параллели-веселее будет)
|
|
|
|
junigobi
|
Дата: Суббота, 17.08.2024, 17:31 | Сообщение # 7
|
|
Цитата Anat78 (  ) Безопасность.... А как это работает? Значит ещё есть вторая функция.
Могу ошибаться, но на визуальный осмотр это всего лишь постоянный контакт, который можно разомкнуть с помощью острого предмета и на инфракрасный датчик не похож вовсе.
Так вот, у меня заблокировалась от сильного засора турбощётка. На "верхний" включатель тоже не реагировала, почему пишу тоже, а потому что на тот момент я не знал что турбощётку включает только верхняя кнопка, которая на длинной ручке. После того как почистил турбощётку путём её полного разбора она не включалась ни одно кнопкой. Помогло только то что я разомкнул этот контакт безопасности на несколько секунд. Нужно ли держать долго я не знаю точно, я держал секунд 10 и после этого начало поступать напряжение около 3В на дорожку которая ведёт к моторчику турбощётки.
Сообщение отредактировал junigobi - Суббота, 17.08.2024, 17:37 |
|
|
|
Anat78
|
Дата: Суббота, 17.08.2024, 19:47 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7477
- Репутация:61±
|
да нашел описание на немецком - разбираюсь
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
16
|
Дата: Понедельник, 09.09.2024, 00:46 | Сообщение # 9
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Цитата junigobi (  ) Могу ошибаться, но на визуальный осмотр это всего лишь постоянный контакт, который можно разомкнуть с помощью острого предмета и на инфракрасный датчик не похож вовсе.Так вот, у меня заблокировалась от сильного засора турбощётка. На "верхний" включатель тоже не реагировала, почему пишу тоже, а потому что на тот момент я не знал что турбощётку включает только верхняя кнопка, которая на длинной ручке. После того как почистил турбощётку путём её полного разбора она не включалась ни одно кнопкой. Помогло только то что я разомкнул этот контакт безопасности на несколько секунд. Нужно ли держать долго я не знаю точно, я держал секунд 10 и после этого начало поступать напряжение около 3В на дорожку которая ведёт к моторчику турбощётки. Этот контакт вообще то должен быть всегда разомкнутый. Может Вы его наковыряли, и там пластинки согнулись и замкнули ?
|
|
|
|
ilja44
|
Дата: Пятница, 29.11.2024, 19:43 | Сообщение # 10
|
|
После замены акб похоже перестал заряжаться. Индикатор заряда горит какое-то время, потом гаснет. Работы хватает на пару минут. Что делать? Контроллер заряда заблокирован?
|
|
|
|
16
|
Дата: Пятница, 29.11.2024, 20:56 | Сообщение # 11
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Цитата ilja44 (  ) Оффлайн После замены акб похоже перестал заряжаться. Индикатор заряда горит какое-то время, потом гаснет. Работы хватает на пару минут. Что делать? Контроллер заряда заблокирован? Если пылесос включается, то не блокирован. Проверьте элементы на дисбаланс. Какие элементы поставили ? Высокотоковые ?
|
|
|
|
ilja44
|
Дата: Пятница, 29.11.2024, 21:31 | Сообщение # 12
|
|
Цитата 16 (  ) Какие элементы поставили ? Высокотоковые ? litokala NCR18650B - https://alii.pub/73kuat?erid=2SDnjepauBy
|
|
|
|
16
|
Дата: Пятница, 29.11.2024, 21:58 | Сообщение # 13
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Цитата ilja44 (  ) litokala NCR18650B Это не высокотоковые. Поэтому они новые и работают только 2 минуты. А вот с зарядкой непонятно. Цитата ilja44 (  ) Индикатор заряда горит какое-то время, потом гаснет Сколько заряжает часов, после отключения ? Или минут
|
|
|
|
hugermentus
|
Дата: Вторник, 01.04.2025, 00:33 | Сообщение # 14
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|

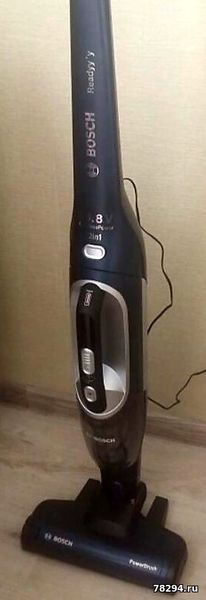

Добрый день! Купил такой пылесос б/у, поставил на зарядку часа на четыре, светодиод весело моргал, ну я не выдержал и снял с зарядки- пылик не работает(( Разобрал, померял акк, а он около 5 вольт! на каждой банке меньше вольта. Ну купил банки EVE 25p китайские, вольтаж с завода одинаковый, сварил всё это, ничего не перепутал, подключил плату, собрал и... тишина( Ни зарядка не заряжает, ни мотор не работает. Что это может быть? Контроллер блокирован или...прошу помощи зала
|
|
|
|
16
|
Дата: Вторник, 01.04.2025, 11:25 | Сообщение # 15
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Индикация какая при включении ? Есть красно-синие перемигивание ? Или полная тишина?
|
|
|
|
hugermentus
|
Дата: Вторник, 01.04.2025, 12:04 | Сообщение # 16
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Добрый день! Полная тишина...(
|
|
|
|
16
|
Дата: Вторник, 01.04.2025, 15:41 | Сообщение # 17
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Проверьте, приходит ли на плату напряжение. В минусовой провод, отходящий от аккумулятора, интегрирован предохранитель. Т.е. напряжение лучше замерить с задней стороны платы, где впаяны ножки силового разъема аккумулятора. Он первый от края платы. Второй такой же силовой разъем (следующий, вглубь платы)- это двигатель Не перепутаны ли они при подключении.
|
|
|
|
hugermentus
|
Дата: Вторник, 01.04.2025, 17:38 | Сообщение # 18
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Предохранитель целый, мерил напряжение с обратной стороны платы, как общее есть, так и побаночное. Может ли это говорить о блокировке контроллера?
|
|
|
|
16
|
Дата: Вторник, 01.04.2025, 21:13 | Сообщение # 19
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Когда контроллер блокирован, то светодиод моргает красно синим. Как я понимаю, из первого сообщения - плата была еще живая. Почему сейчас индикации нет, после перебора сборки на новые акк ? Ну если бы он заблокировался, он бы моргал светодиодом. С чего вдруг он перестал вообще реагировать ? Нужно проверить: отрабатывает ли корректно кнопка ? - мультиметром, есть ли на выходе штекера замыкание Вставлена ли кнопка в свой разъем ? На плате 2 одинаковых двухпиновых, можно перепутать Для мигания светодиодами - трехпиновый штекер. Осмотреть, иногда штекеры не до конца вставляются
Если плата работала до пересборки, она и должна работать после или хотя бы моргать.
|
|
|
|
hugermentus
|
Дата: Вторник, 01.04.2025, 23:43 | Сообщение # 20
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Спасибо! Буду перетыкивать и прозванивать...
|
|
|
|
hugermentus
|
Дата: Четверг, 03.04.2025, 20:12 | Сообщение # 21
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Всех приветствую! Как ранее говорил- отбалансировал акк аймаксом, всё перетыкнул, прозвонил и нашёл участок на плате, который начал греться. Это микросхема 7533-1. Выводы её 1 и 3 в коротком, аут и земля (выпаял кондёр на всякий). Скажите- может быть в ней проблема? В обычном её состоянии, судя по даташиту, она не должна так звониться. Кстати, третья нога- аут идёт на главный микроконтроллер...
Сообщение отредактировал hugermentus - Четверг, 03.04.2025, 21:24 |
|
|
|
16
|
Дата: Четверг, 03.04.2025, 23:03 | Сообщение # 22
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Ее нужно выпаять и прозвонить пятачки. Либо в ней, либо скорей всего в микроконтроллере, раз уж она греется.
|
|
|
|
hugermentus
|
Дата: Суббота, 05.04.2025, 01:16 | Сообщение # 23
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|

Выпаял регулятор напряжения- кз есть, выпаял микроконтроллер- кз пропало, на самой мирухе кз присутствует на выводах питания 7 и 8... Вобщем печаль, всем спасибо...
Сообщение отредактировал hugermentus - Суббота, 05.04.2025, 01:28 |
|
|
|
16
|
Дата: Суббота, 05.04.2025, 10:18 | Сообщение # 24
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Короткое в МК случалось, но крайне редко. На чтение он закрыт. Модель STM8L051F3P6 Самый простой вариант - замена платы
|
|
|
|
hugermentus
|
Дата: Суббота, 05.04.2025, 11:20 | Сообщение # 25
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
А прошивка? Или вы имеете ввиду снять с донора всю плату управления?
|
|
|
|
16
|
Дата: Суббота, 05.04.2025, 15:29 | Сообщение # 26
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Цитата hugermentus (  ) А прошивка? Или вы имеете ввиду снять с донора всю плату управления? Снять с донора всю плату. Некоторые сами делали из плат с али аналог, но это долго. Там слишком много нужно всего учесть, и работать будет не как оригинальная.
|
|
|
|
hugermentus
|
Дата: Воскресенье, 06.04.2025, 11:15 | Сообщение # 27
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Пока ищется донор решил поэксперементировать...Как считаете такая схема рабочая?- поставить bms 5s, выключатель пылесоса в разрыв питания преобразователя, который даёт питания на затвор...
|
|
|
|
16
|
Дата: Воскресенье, 06.04.2025, 11:34 | Сообщение # 28
|
Пользователи
16
Рядовой
- Сообщений:93
- Репутация:6±
|
Да тут наверное легче какаю нить плату с али или озона взять, в виде включателя основного движка. Перегрузка по току не будет работать (как в оригинале) Щетка не будет крутить, нужно это учесть. Достаточно много колхозить, чтобы полностью восстановить функционал. Если только плату задействовать как включатель движка, то вполне
|
|
|
|
soy19745
|
Дата: Среда, 23.04.2025, 22:46 | Сообщение # 29
|
|
проверяйте конденсаторы на делителях и MOSFET SM4024NSU и будет вам счастье.
|
|
|
|
hugermentus
|
Дата: Понедельник, 28.04.2025, 00:19 | Сообщение # 30
|
Пользователи
hugermentus
Рядовой
- Сообщений:12
- Репутация:0±
|
Спасибо за совет! Но уже выпаял микруху, и сделал обвязку по управление транзистором с кнопки, к тому же на самой микрухе есть кз на выходах питания, а на её посадочном месте после выпайки пропадает...Не могли бы с другим помочь...уже не знаю даж на что смотреть. Напаял на 5s контроллере всю обвязку, мотор работает, щетка крутится но приблуда не заряжается...куда можно посмотреть. На самом разьёме зарядки странное напряжение...

|
|
|
|
