Ремонт Zepter LMG-310 замена аккумулятора
Anat78 Дата: Суббота, 10.10.2020, 21:17 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Ремонт Zepter LMG-310 замена аккумулятора
lmg-310 zepter аккумулятор

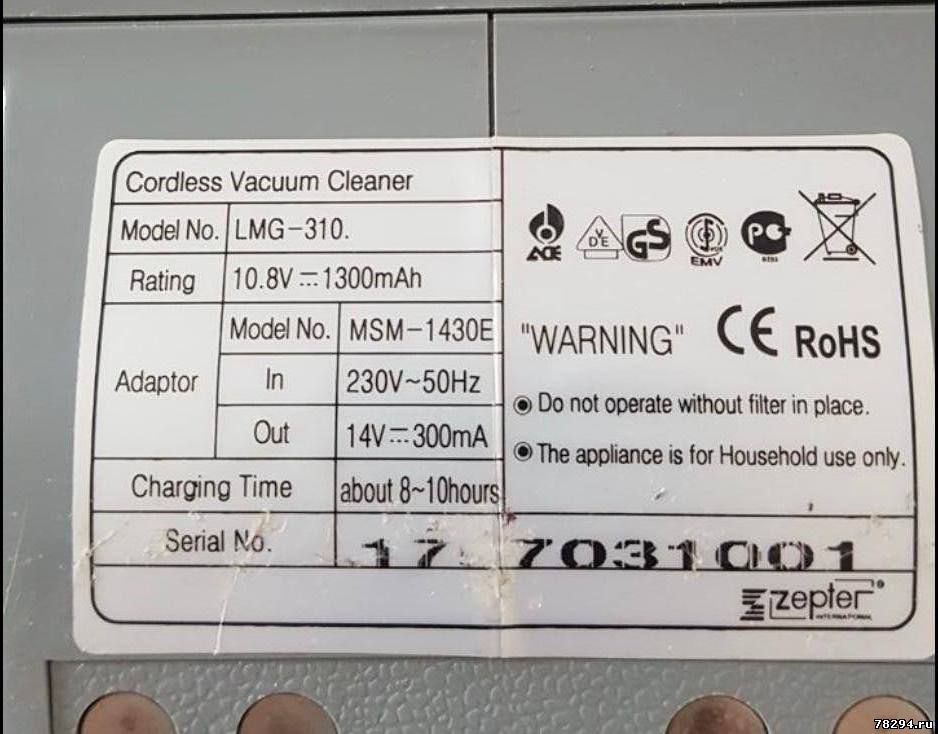

Внутри установлена кадмиевая батарея 10,8 вольт






тип разъема                      Tamia mini штекер- Tamia mini гнездо


Заводской номер (p/n)
9W-1300Cs-Z C23106FM-SRCB SA9KR1300SC-3RB CS-ZPM310VX

Устанавливаю ремкомплект 10,8 вольт 2,5ач - 1200руб цена или ремкомплект 10,8 вольт 3ач - 1500руб цена



Аккумулятор подходит для следующих моделей пылесосов Zepter
  • 9P130SCR
  • 9P-130SCR
  • 9P130SCS
  • 9P-130SCS
  • LMG-310
  • 9P HPSC-1500


аналог                              AVC-81531DM
9P-130SCS
9P130SCS
9P-130SCR
9P130SCR
SA9KR1300SC-3RB
C23106FM-SRCB
9W-1300Cs-Z
H-SC1500
ZEPTER LMG-310
9P HPSC-1500
СП9P150SC
СП9P160SC
СП9P180SC
СП9P200SC
СП9P220SC          CS-ZPM310VX

совместимость
  • Пылесос Fvc-bv1096


пылесос        SSAKC AVC-81531DM
                          SSAKC AVC-81532DM
                          SSAKC AVC-81533DM

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р и отремонтирую инструмент.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 05.05.2021, 23:12 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Внутренности пылесоса:









На PCB электровеника Zepter Cleansy LMG-310 есть пять резисторов (сопротивления R1, R2, R3, R4 и, внезапно, R7), пять диодов (D1-D5 на
схеме), два транзистора (Q1, Q2), два стабилитрона (ZD1, ZD2), светодиод
LED1, выключатель и выводы для проводов. Маркировка платы PCB: AS-710B
С обратной стороны платы есть только реле на 12В HR702NH и дорожки.







Старый аккумулятор:



Размеры, мм 78.38 x 61.74 x 44.20
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.05.2021, 15:52 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Еще ремкомплект 9W-1300Cs-Z C23106FM-SRCB для ZEPTER 9P130SCR, 9P-130SCR, 9P130SCS, 9P-130SCS, SA9KR1300SC-3RB
СП9P150SC (ZEPTER LMG-310)
отправил на 4ач
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ASPetrovich Дата: Пятница, 17.11.2023, 18:19 | Сообщение # 4

Пользователи

ASPetrovich

Рядовой

  • Сообщений:50
  • Репутация:3±
ASPetrovich

День добрый.А с заряжанием акка штатной зарядкой не будет проблем? Тут вроде другой тип акков применяется....

Сообщение отредактировал ASPetrovich - Пятница, 17.11.2023, 18:20
Anat78 Дата: Пятница, 17.11.2023, 20:49 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6377
  • Репутация:49±
Anat78

Да верно другой тип акб, поэтому в ремкомплект встроен контроллер заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
