Пылесос Electrolux Ergorapido ERGO01 ремонт
Anat78 Дата: Вторник, 24.12.2019, 13:53 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5202
  • Репутация:35±
Anat78

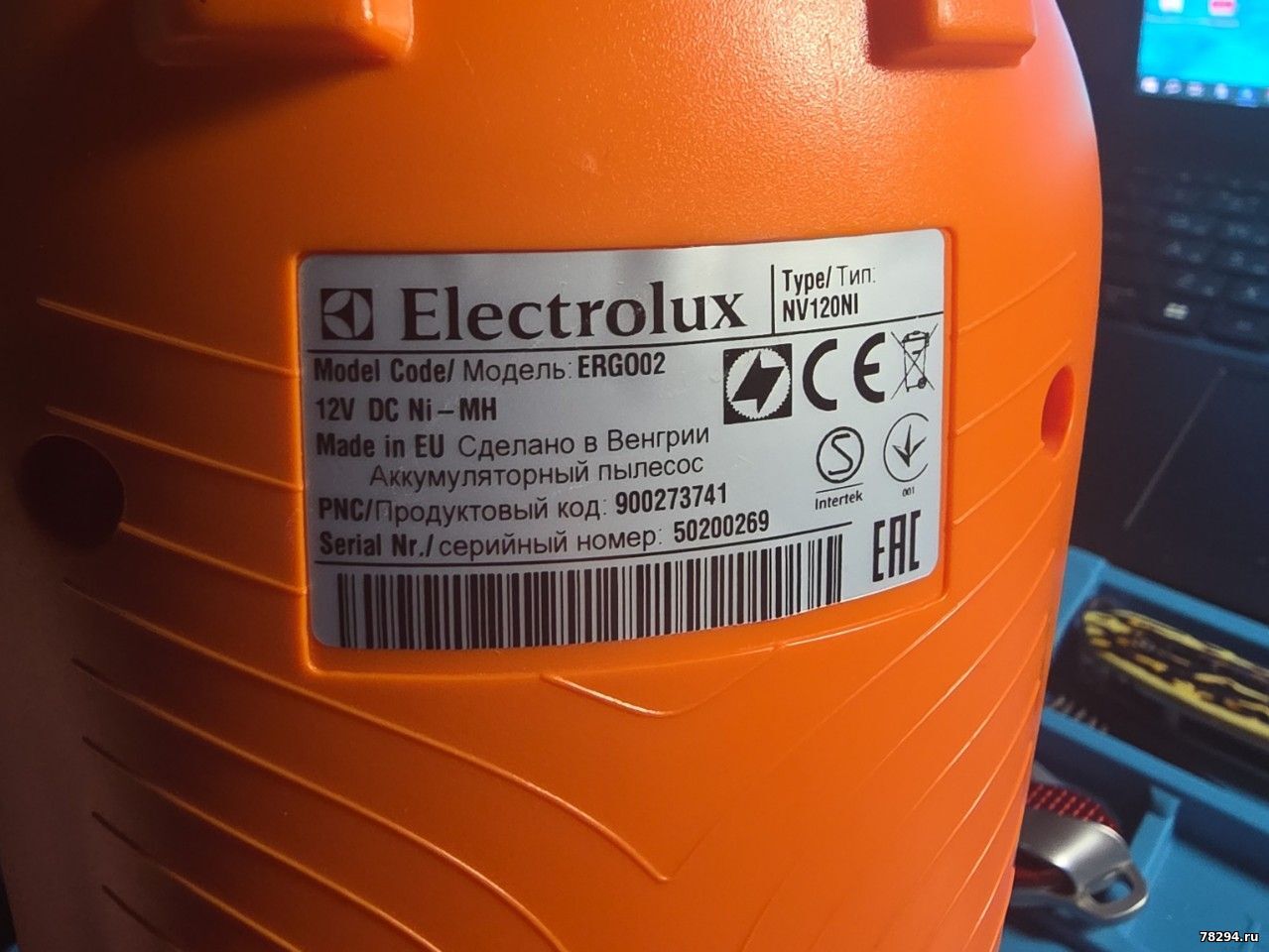

Пылесос Electrolux Ergorapido ERGO01 NV120NI ремонт аккумулятора, замена на литиевый 12в 2,6ач
Electrolux ZB02ER, ZB3001, ZB3002, ZB3003 (2199035011) 1.5Ah 12V ремонт

Характеристики пылесоса:
Мощность всасывания 16 Вт
Аккумулятор NiMH 1,5ач 12в
Время для зарядки 960 мин
Источник питания аккумулятор
Задание мощности нет
Пылесборник циклонный фильтр, емкостью 0.50 л




Зарядное устройство в комплекте:

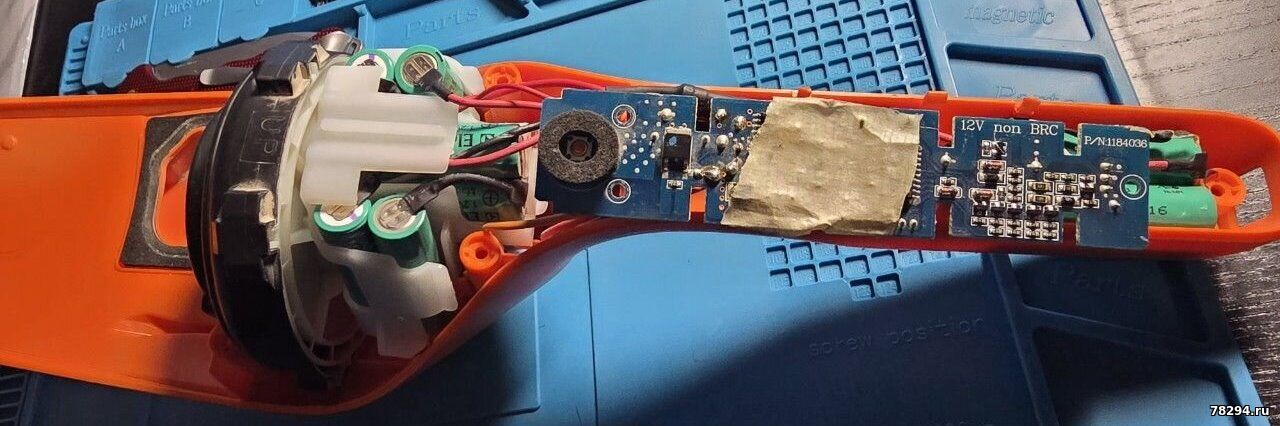

Убираем старую батарею:

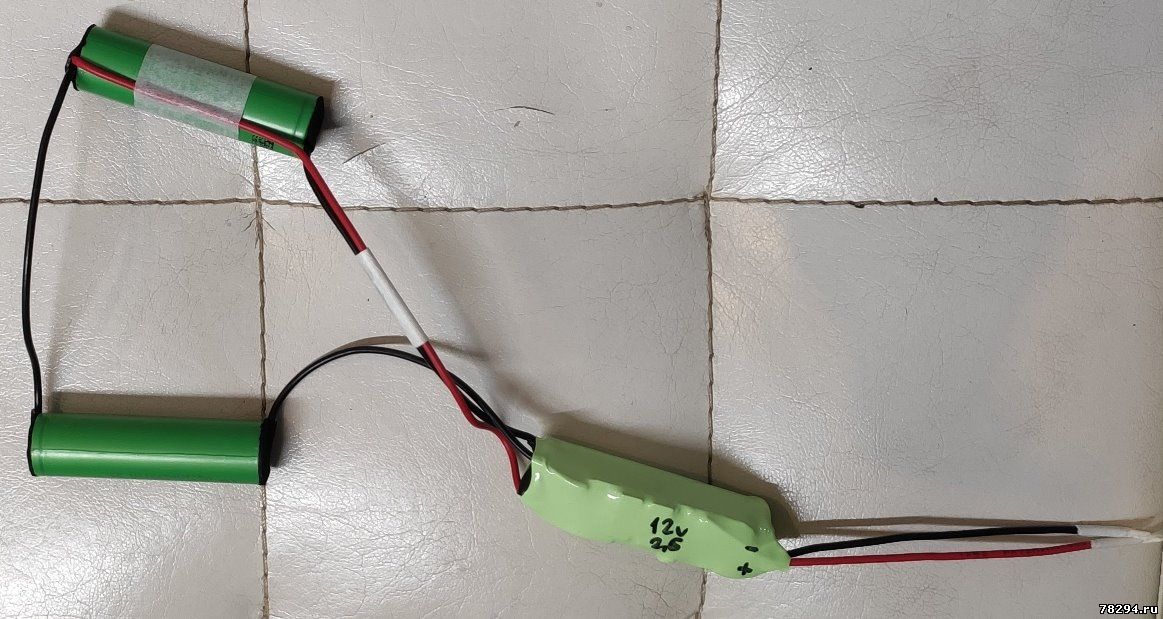

устанавливаем новый ремокмплект подключив плюс и минус на плату



Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 15.03.2020, 09:59 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5202
  • Репутация:35±
Anat78





транзистор B9C



сгорел в корпусе sot23
2SC4617/D2SC4617


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 02.02.2023, 11:30 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5202
  • Репутация:35±
Anat78

В модель «ERGO01» и можно впихнуть 4 батареи 18650. Но для нормальной работы надо изменить схему питания — зарядки.
1. в адаптере, возле линейного стабилизатора, заменил резистор на 2,4ком и напряжение стало 19,8 вольта.;
2. на плате управления — в делителе напряжения, подающему сигнал на 11 ногу микроконроллера, поменял резистор 51ком на 43ком, а с обратной стороны, в разрез дорожки подающей "+" на этот делитель, впаял диод на падение 0,6вольта.
Таким образом подкорректировал сигнал о напругах для микроконтроллера.
Защита отключает адаптер на 16,6вольта
