Пылесос ElectroLux ZB2941 ремонт
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 04.04.2023, 00:49 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
еще пара пылесосов сделал:
гофра пылесоса Electrolux zb2941 - 4055183281 - https://alli.pub/736o7h?erid=2SDnjdb9gjd
Соединительный шланг-насадка к пылесосам
AEG:
AG925, AG925(90027215500), AG925(90027225100), AG932, AG932(90016586800), AG932(90027237500), AG932UK, AG932UK(90016587400), AG933, AG933(90016586900), AG933(90027237700), AG933UK, AG933UK(90016587500), AG934, AG934(90016587000), AG934UK, AG934UK(90016587600), AG935, AG935(90027211700), AG935(90027237900), AG935UK, AG935UK(90027211900), AG941, AG941(90016587100), AG941UK, AG941UK(90016587700), AG942, AG942(90016587200), AG942UK, AG942UK(90016587800), AG943, AG943(90016587300), AG943UK, AG943UK(90016587900), AGOPI1, AGOPI1(90027236300), AGOPI2, AGOPI2(90027236500), AGOPI3, AGOPI3(90027236700),
Electrolux:
OPI1, OPI1(90027235700), OPI2, OPI2(90027235900), OPI3, OPI3(90027236100), ZB2925, ZB2925(90027215300), ZB2929P, ZB2929P(90027233500), ZB2932, ZB2932(90027209300), ZB2933, ZB2933(90027209500), ZB2934, ZB2934(90027209700), ZB2935, ZB2935(90027211500), ZB2941, ZB2941(90027209900), ZB2942, ZB2942(90027210100), ZB2943, ZB2943(90027210300), ZB2944W, ZB2944W(90027225300), ZB2952P, ZB2952P(90027234900), ZB2955P, ZB2955P(90027235100), ZB2961P, ZB2961P(90027235300),
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 17.06.2024, 20:18 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|

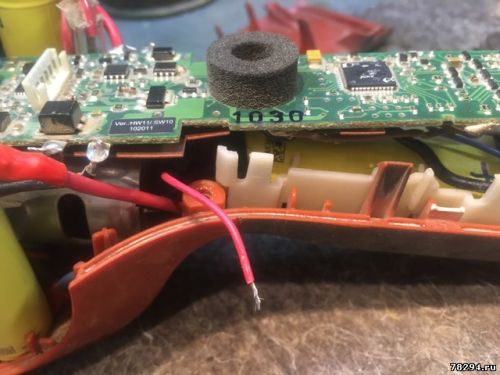

Если перепутали первый раз то спалили контроллер
нарисовано правильно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Понедельник, 17.06.2024, 22:32 | Сообщение # 8
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
замена контроллера поможет или надо шить после замены?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 18.06.2024, 00:31 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
замена контроллера поможет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Вторник, 18.06.2024, 11:18 | Сообщение # 10
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
Цитата Anat78 (  ) замена контроллера поможет |
|
|
|
|
|
grigorimax
|
Дата: Среда, 23.10.2024, 11:21 | Сообщение # 11
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|

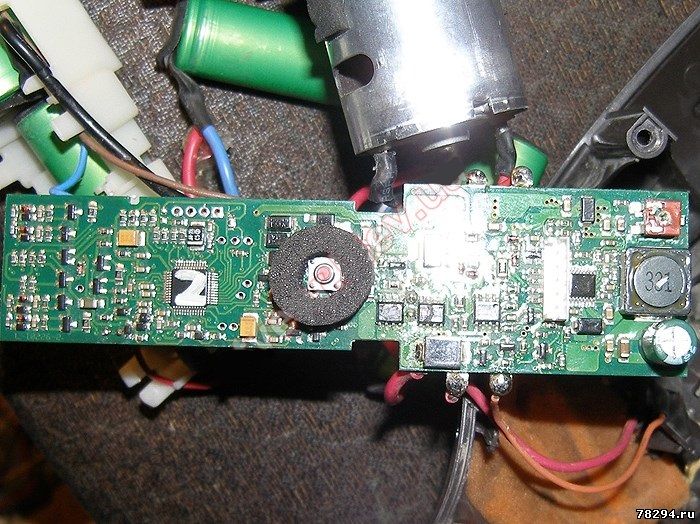

Возвращаясь к вопросу, так как уже 2 платы, или 2 пылесоса не работают.Контроллер, который надо заменить это: STM8S105K6T6C
или STM8S105K4T6C? Микроконтроллер 8-Бит, STM8 CISC, 16МГц, 16КБ [LQFP-32] (https://www.chipdip.ru/product/stm8s105k4t6c?ysclid=m2lgweioaf738361603)
Очень прошу помощи.
Сообщение отредактировал grigorimax - Среда, 23.10.2024, 19:03 |
|
|
|
|
|
grigorimax
|
Дата: Пятница, 01.11.2024, 09:23 | Сообщение # 12
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
Снял плату с донора. Мотор работает с переменной скоростью. Видимых повреждений на плате нет. Куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2024, 10:44 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
просто от блока питания мотор тоже плавает?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Пятница, 01.11.2024, 11:47 | Сообщение # 14
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
От блока питания мотор работает ровно
|
|
|
|
|
|
grigorimax
|
Дата: Четверг, 14.11.2024, 11:44 | Сообщение # 15
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
При работе мотора напряжение прыгает доходя иногда до 100 вольт. К сожалению нет осцилографа, чтобы зафиксировать. Откуда в схеме 100 вольт? Ток при этом тоже плавает от 4 до 7 ампер.Не знаю в какую сторону копать. Мотор исправный. Выяснил путем замены на дополнительно 2 других. Все три плавают. Они же с другой платой и напрямую от блока питания работают ровно.
Сообщение отредактировал grigorimax - Четверг, 14.11.2024, 11:47 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 14.11.2024, 11:57 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
Сгорел защитный диод просто заменить
Всплески от самоиндукции это норм для устройств с индукцией
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Четверг, 14.11.2024, 18:04 | Сообщение # 17
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
Цитата Anat78 ( ) Сгорел защитный диод просто заменить |
|
|
|
|
|
Anat78
|
Дата: Четверг, 14.11.2024, 21:35 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
да там стоит на 3а вообще, он гасит только импульсы выбросы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Понедельник, 18.11.2024, 11:23 | Сообщение # 19
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
Поменял сегодня диоды. Стояли SS34 поставил SS520 на 5 ампер. Стоят там 2 шт в паралель.
Ничего не изменилось . Мотор так же плавает.
Сообщение отредактировал grigorimax - Понедельник, 18.11.2024, 11:24 |
|
|
|
|
|
grigorimax
|
Дата: Понедельник, 18.11.2024, 11:28 | Сообщение # 20
|
Пользователи
grigorimax
Рядовой
- Сообщений:41
- Репутация:0±
|
Кстати старые диоды целые.
Сообщение отредактировал grigorimax - Понедельник, 18.11.2024, 11:29 |
|
|
|
|
|
S@d0vNIK
|
Дата: Четверг, 10.04.2025, 02:36 | Сообщение # 21
|
|
|
Доброго, коллега!

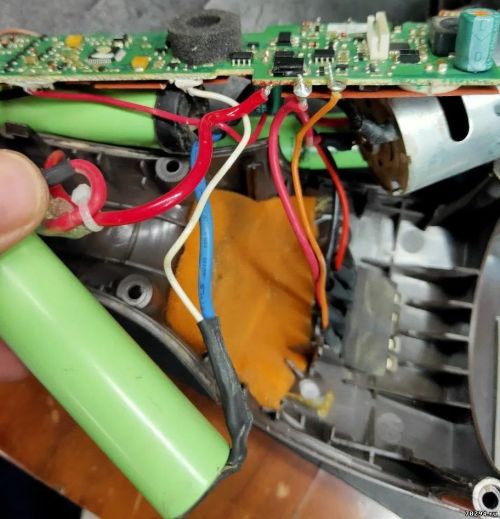

Не подскажете, на какой пиковый ток для данной модели пылесоса подбирать банки?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 10.04.2025, 13:49 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7434
- Репутация:61±
|
20а
