Аккумулятор для пылесоса Philips FC6405/01 18V ремонт
|
|
|
|
Anat78
|
Дата: Среда, 23.12.2020, 11:31 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Проверьте правильность подключения доп выводов к плате управления и исправность предохранителя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mvit
|
Дата: Четверг, 24.12.2020, 01:03 | Сообщение # 3
|
|
|

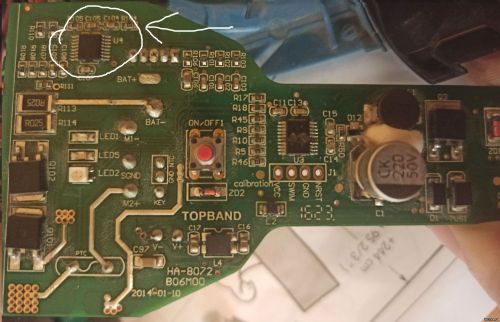

Все проверил, вроде все ок, но вот обратил внимание что контроллер U3 как то нехорошо выглядит, опалены ноги
Сообщение отредактировал mvit - Четверг, 24.12.2020, 01:05 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 25.12.2020, 11:28 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
U3 под замену - https://alii.pub/6xvzgd?erid=2SDnjcLmNvV
ST Microelectronics STM8S103F3P6 8-Бит STM8 CISC 16МГц
даташит - https://static.chipdip.ru/lib/872/DOC011872482.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mvit
|
Дата: Суббота, 26.12.2020, 23:23 | Сообщение # 5
|
|
|
Я. Так понимаю это STM8S103, но их много модификации, подскажите конкретно, на 10 ног тоже несколько типов, и ещё требует ли он прошивки
Сообщение отредактировал mvit - Воскресенье, 27.12.2020, 11:42 |
|
|
|
|
|
|
lolipop175
|
Дата: Четверг, 02.03.2023, 21:43 | Сообщение # 7
|
|
|
Добрый день
Не включается.

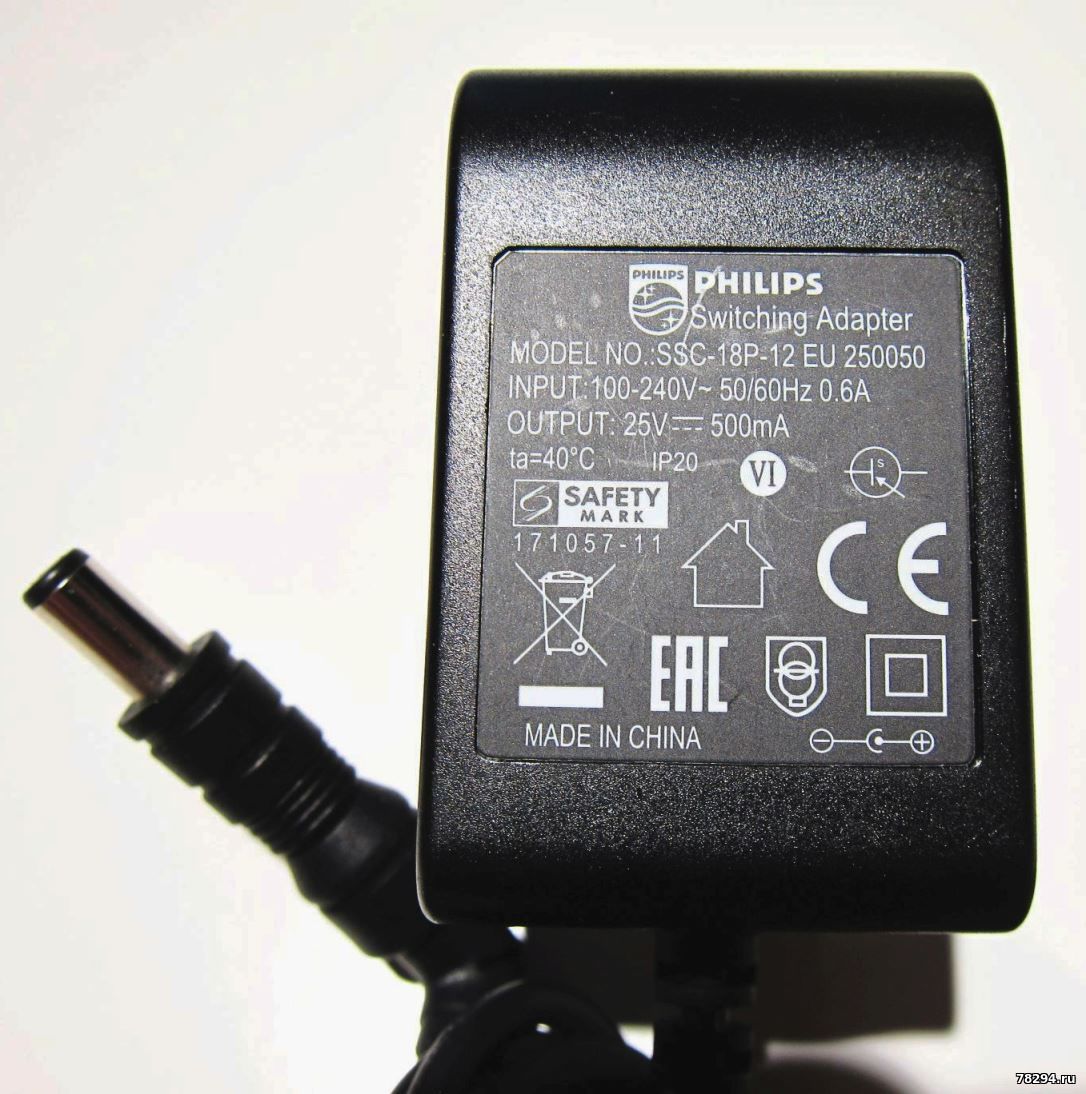

После замены аккумов, Мигает быстро красным при подключении зарядки. Сборка даёт 20в. Пред целый, датчик температуры живой.
Почитав соседние ветки грешу на u4.
Как его проверить? Там S8205BA - https://alii.pub/6xvziw?erid=2SDnjd4H2p9
Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 02.03.2023, 23:11 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Смотрите плату батареи именно или контроллер батареи
даташит на S8205BA:
https://www.micro-semiconductor.com/datasheet/f5-S-8205BAF-TCT1U.pdf
купить можно здесь - https://alii.pub/6xvzp4?erid=2SDnjdeNkJ5
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
fisherman
|
Дата: Суббота, 18.03.2023, 21:13 | Сообщение # 9
|
Пользователи
fisherman
Рядовой
- Сообщений:27
- Репутация:0±
|
Помогите, пожалуйста с аккумулятором от 6405 второй версии.
В выключенном состоянии греется плата в районе этой микросхемы и не включается пылесос.
Отсоединяю белый разъем, размыкаю цепь (перерезав провод минусовой), жду когда остынет, все обратно соединяю и тогда заводится пылесос.
Работает долго, потом выключаю и пытаюсь включить - не включается, снова в этом месте горячий.
Есть вероятность, что перепутал контакты проводов с этого белого разъема, но вроде все правильно собирал, делал подробные фото с разборки, да и на ютуб нашел видео.
Сообщение отредактировал fisherman - Суббота, 18.03.2023, 21:25 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.03.2023, 21:42 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Это контроллер батареи. да перепутали последовательность на разьеме. проверьте там все, выше дал схему и даташит на контроллер акб
Просто пройтись по схеме и все проверить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
fisherman
|
Дата: Суббота, 18.03.2023, 21:59 | Сообщение # 11
|
Пользователи
fisherman
Рядовой
- Сообщений:27
- Репутация:0±
|
Да перепроверил все, все так как и должно быть.
- зеленый на перемычке верхних двух банок
- желтый на перемычке между верхними двумя и нижними тремя банками (перемычка из коричневого провода)
- красный на перемычке рядом с минусовым выводом
- оранжевый на перемычке рядом с плюсовым
- коричневый на плюсовом выводе
Как на фото ниже, фото из ролика на ютуб. у меня не так красиво, но все именно так собрано.
p.s. Упс, кажется нашел несоответствие. Завтра проверю. Спасибо
p.p.s. Нифига, все так и есть, все соединено как надо
Сообщение отредактировал fisherman - Суббота, 18.03.2023, 22:13 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 18.03.2023, 22:16 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Цитата fisherman (  ) Да перепроверил все, все так как и должно быть.
неправильно у вас цвета, перепроверяйте, делайте правильную последовательность как на разьеме!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
fisherman
|
Дата: Суббота, 18.03.2023, 22:21 | Сообщение # 13
|
Пользователи
fisherman
Рядовой
- Сообщений:27
- Репутация:0±
|
А можете помочь, написав как правильно?
Просто и по своим фото посмотрел, и по видеоролику - все так как и должно быть.
Если идти последовательно от плюса к минусу, то получается так по цветам: 1-коричневый, 2-красный, 3-оранжевый, 4-желтый, 5-зеленый - оно и на гребенке так.
|
|
|
|
|
