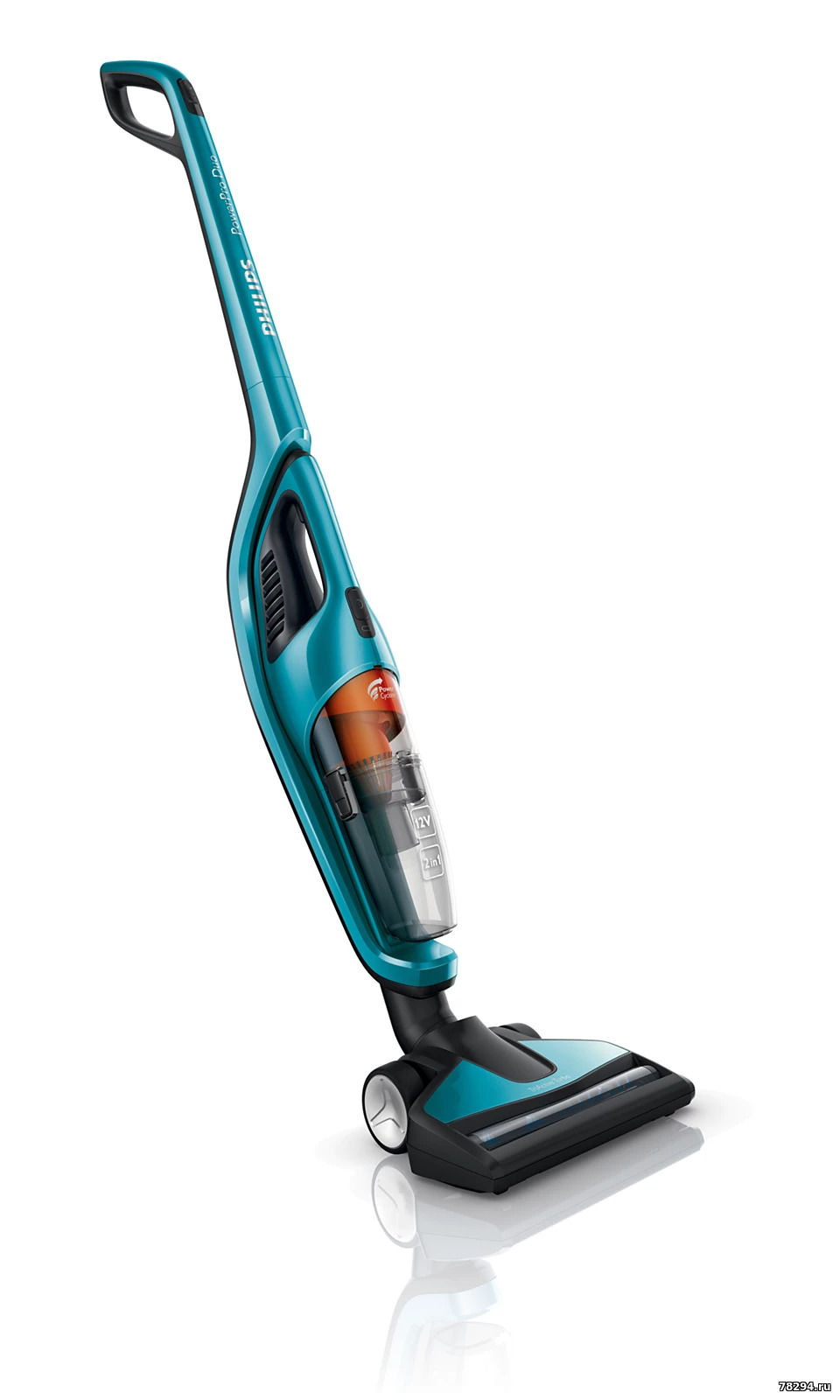

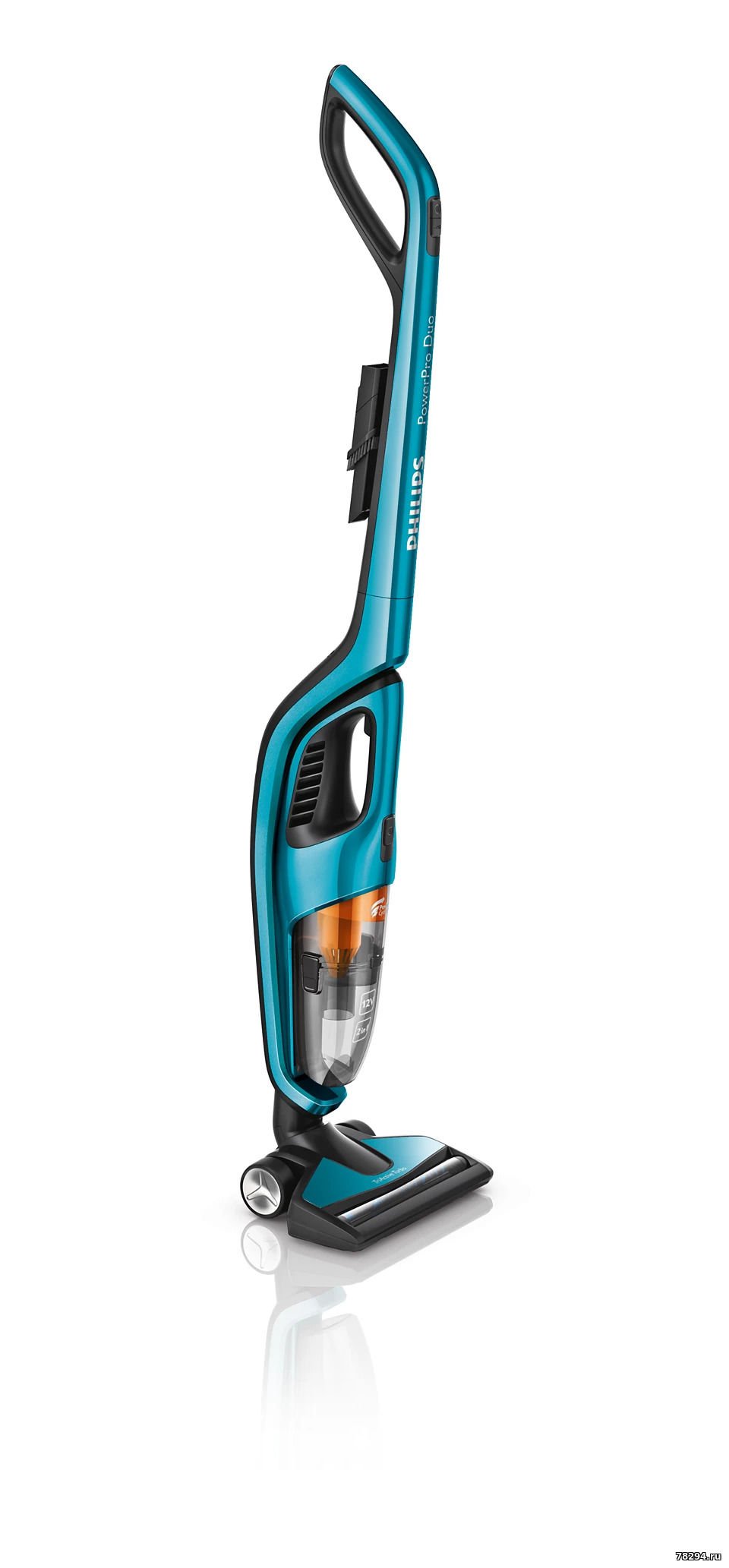

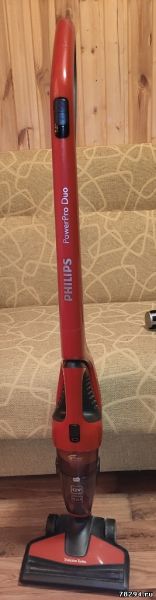

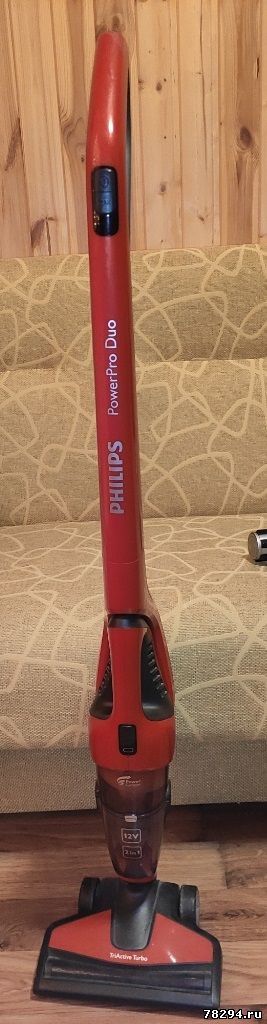

Пылесос philips FC6162 ремонт схема
Anat78 Дата: Понедельник, 10.06.2019, 10:45 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

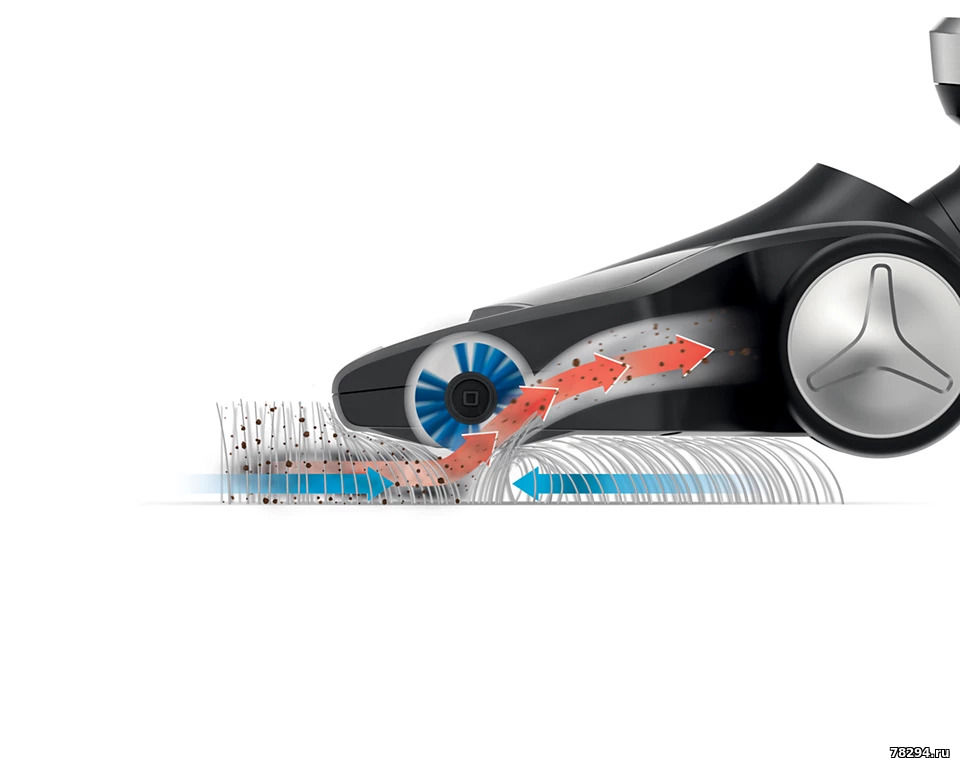

Пылесос philips FC6162 ремонт схема

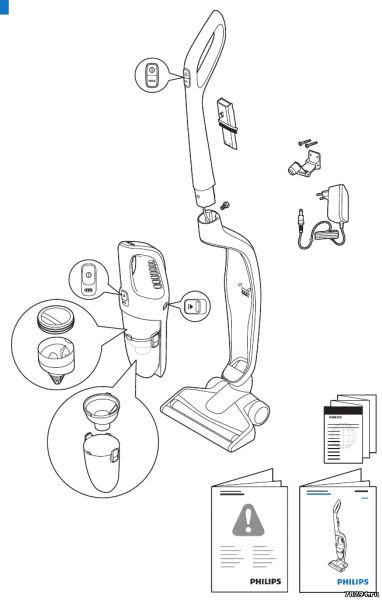

инструкция: https://www.manualslib.com/products/Philips-Fc6162-3529803.html

philips powerpro duo замена аккумулятора FC6172/01 , FC6162/61 , FC6162/02 , FC6168/01

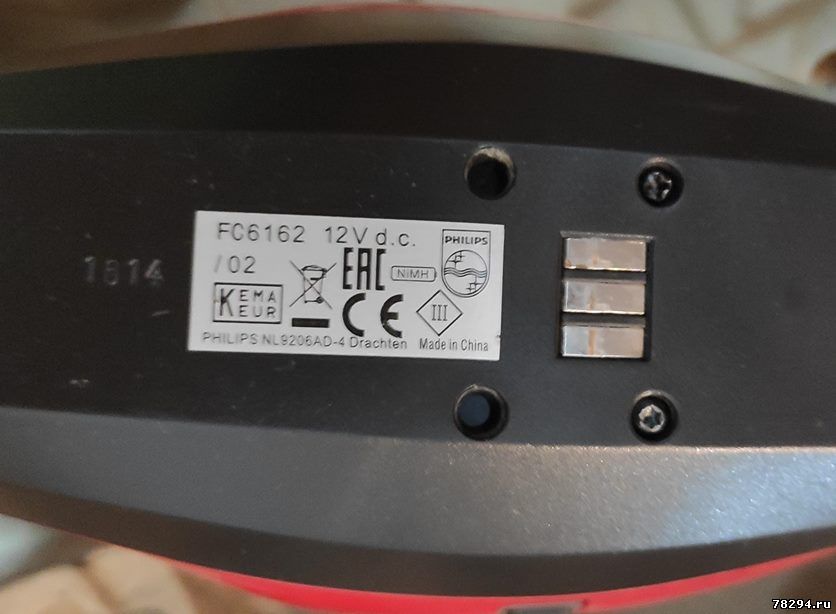

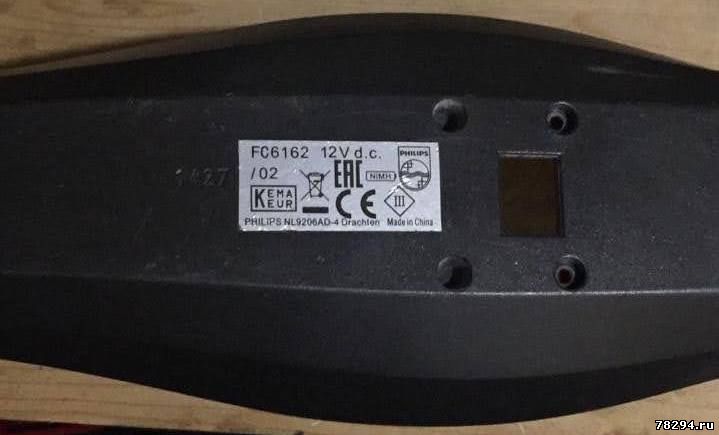

Напряжение батареи 12 В
Время зарядки 16 часов, ток заряда 0,12А
Время работы 20–25 минут
Мощность всасывания 17-22Ватт
Уровень интенсивности звука 80 дБ

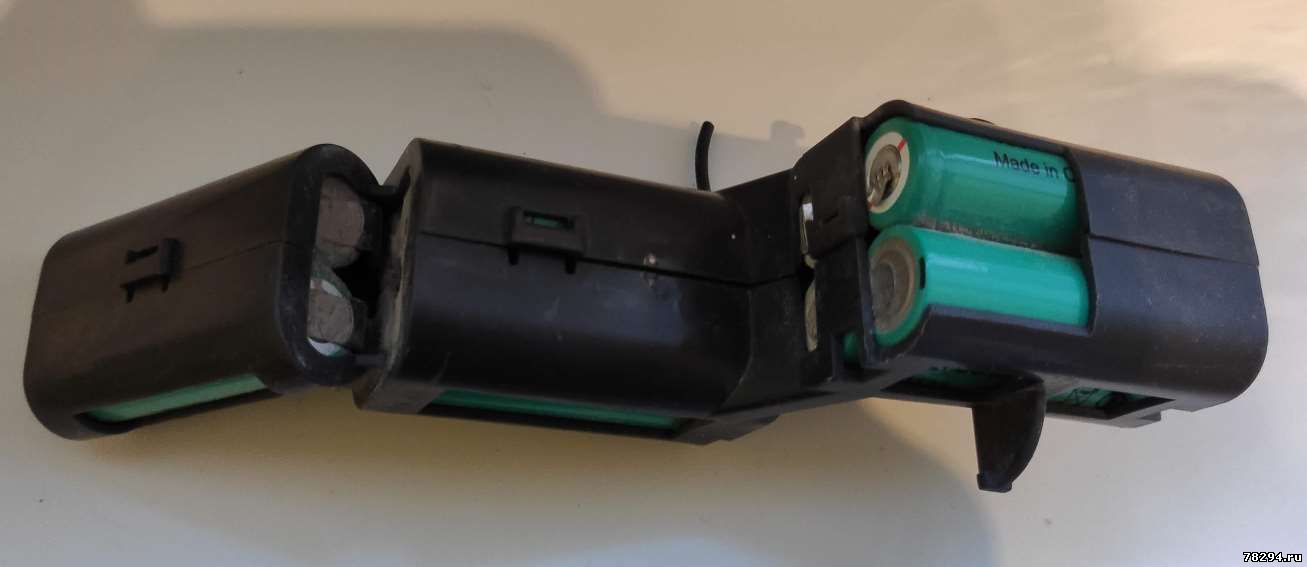

Аккумуляторы 10 шт никель-металл-гидридный формата AA емкостью 2,2ач
Ток максимальный потребления 5А

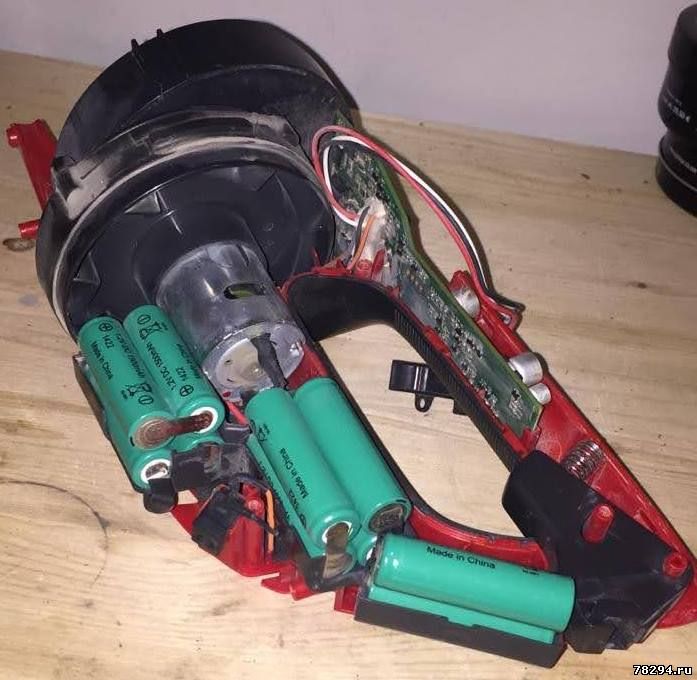

Обычно через 2-3 года пользования этим пылесосом умирают акб, заменить на новую не сложно.
Батареи ставлю силовые от самсунг 18650-25R с током до 25А, емкость 2500мАч
Такие аккумуляторы служат в пылесосе гораздо дольше.

В случае поломки платы контроллера она просто заменяется на новую.

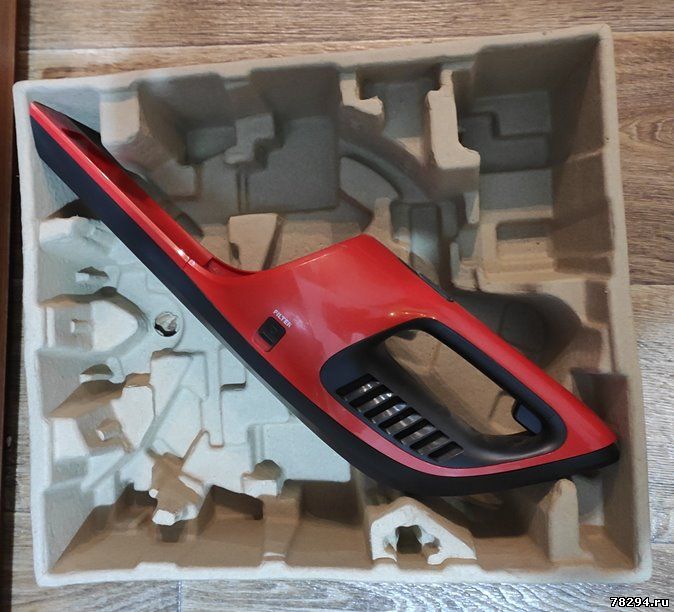

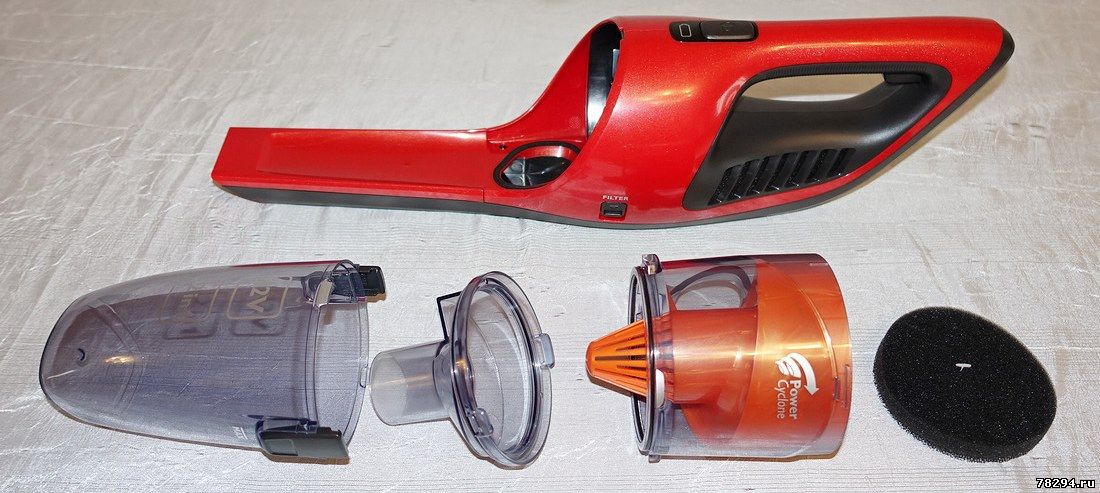

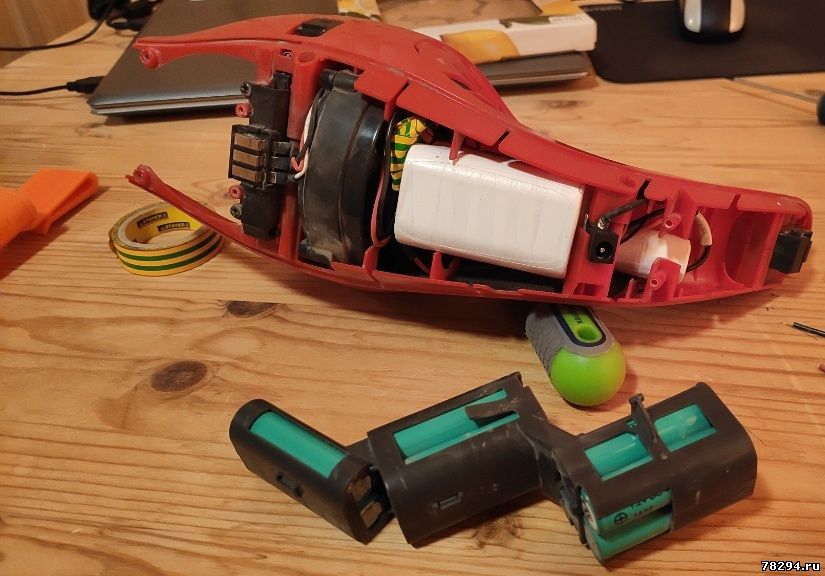

Учтите при разборке два винта скрыты под декоративной планкой-решеткой! Крепится на защелках, отжимаются пластиковыми карточками.

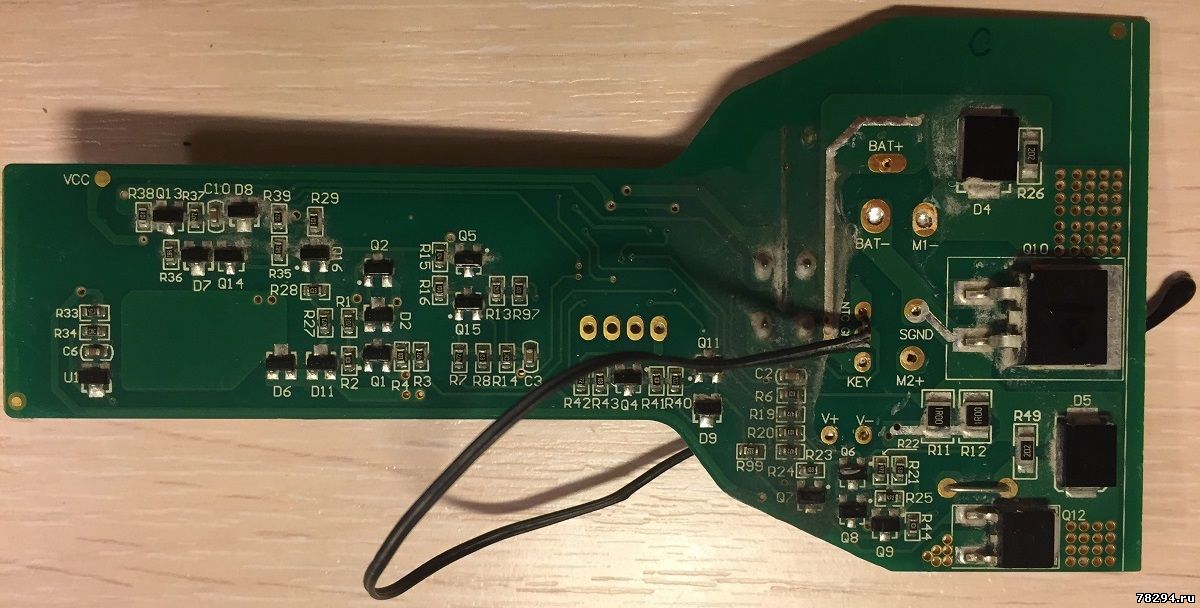

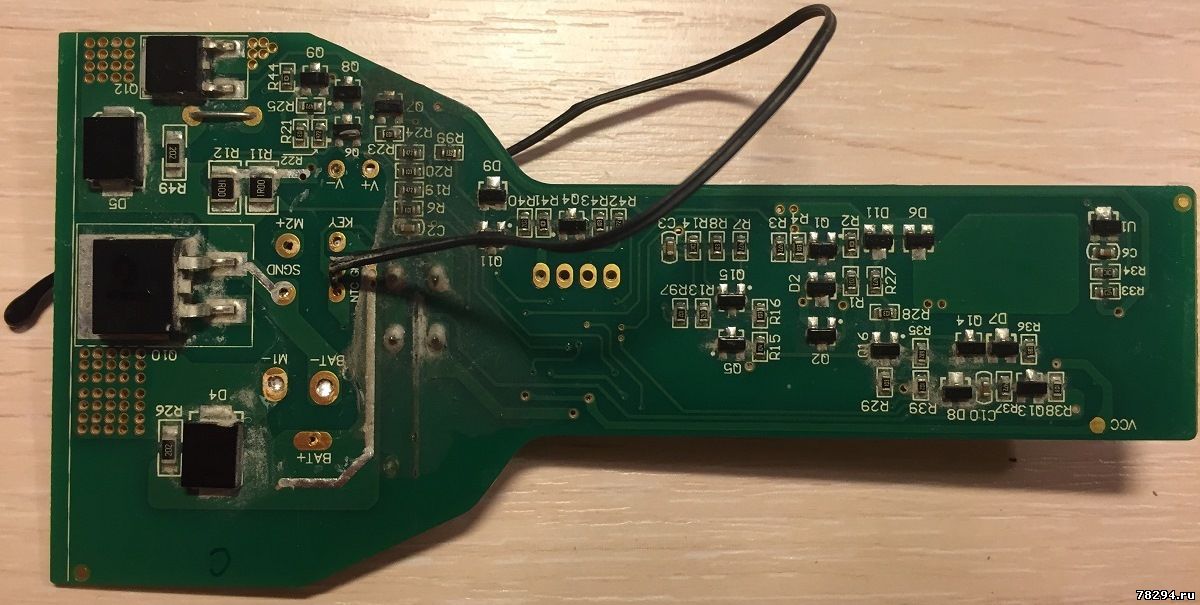

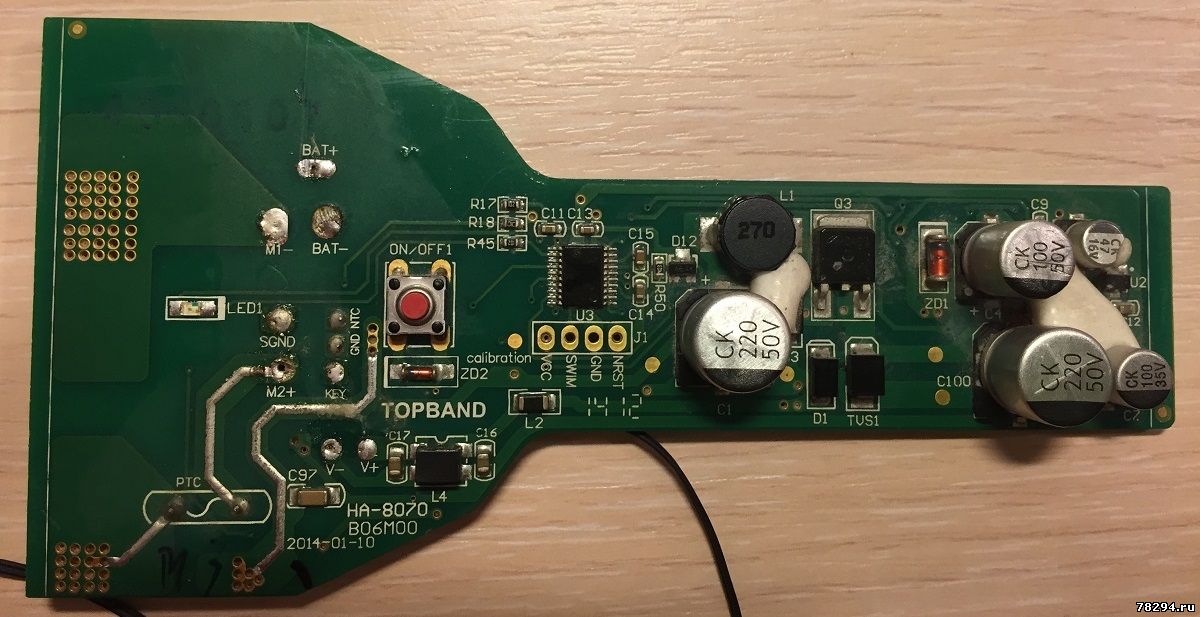

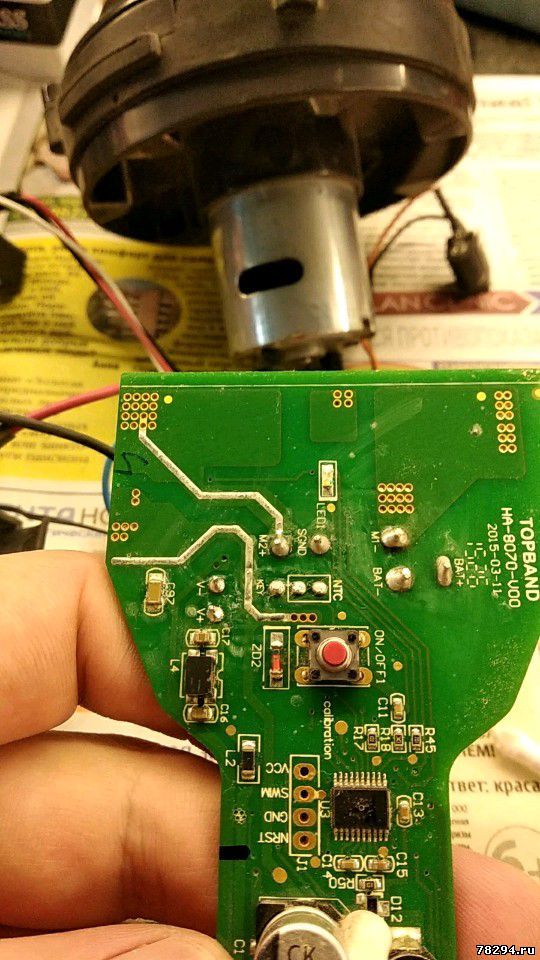

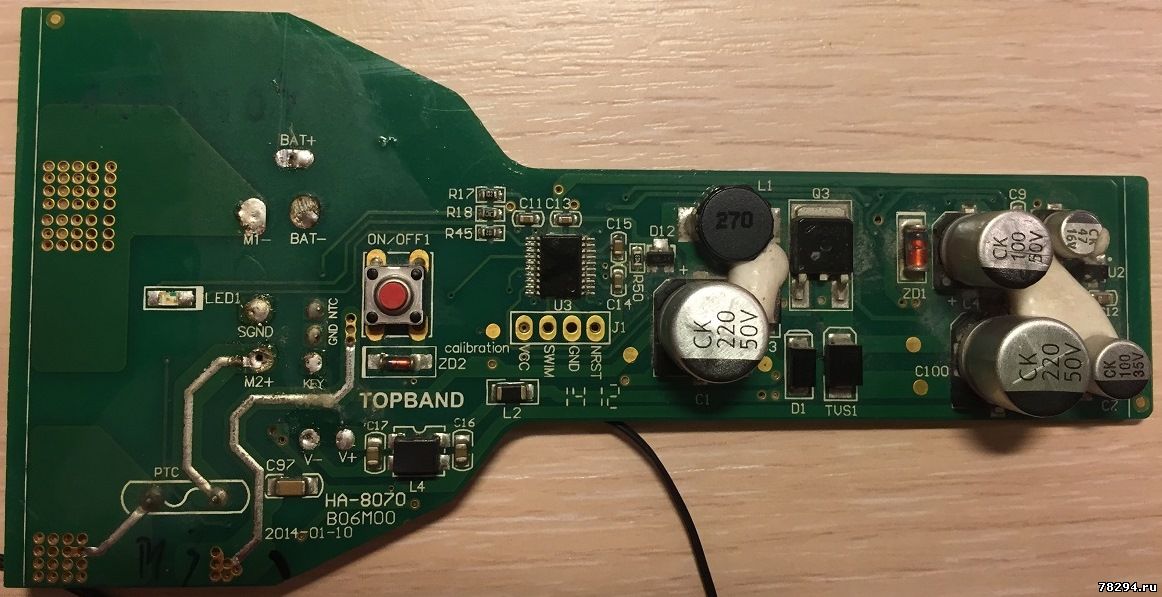

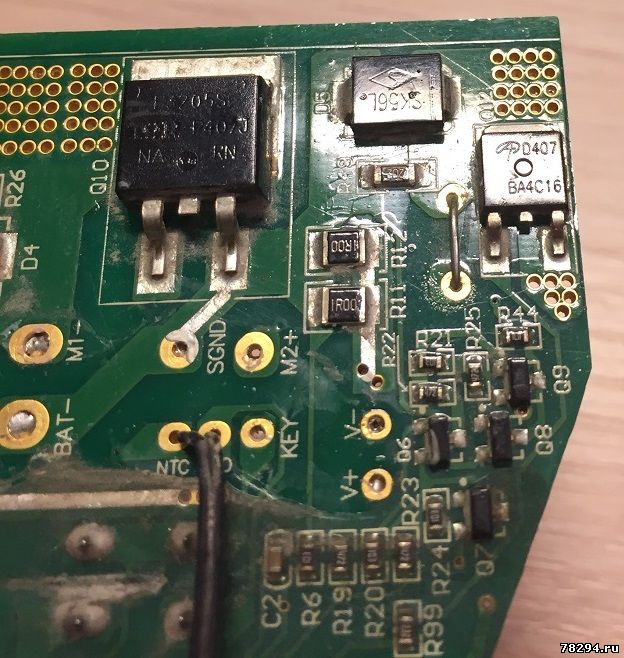

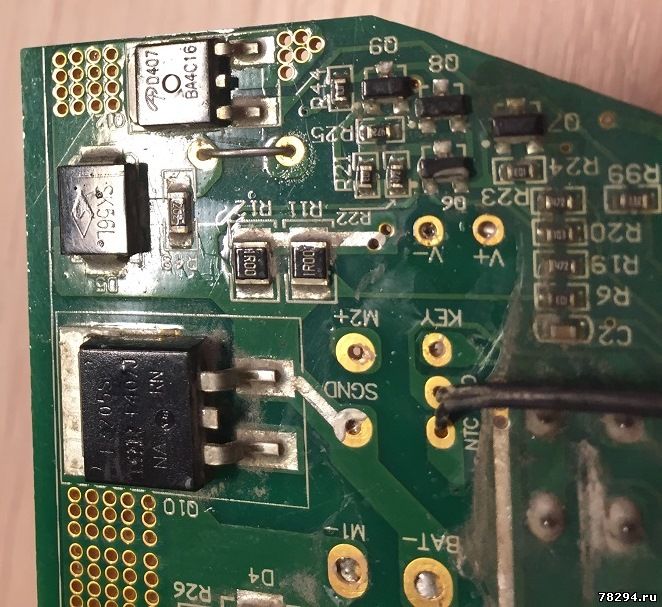

На плате:
Q17 w17
SL6 , Q7=Q8=Q9











D407
BA4C16
это - AOD407
контроллер U3 - STM8S103F3











Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
viktortsvetkov Дата: Понедельник, 22.07.2019, 18:54 | Сообщение # 2

Пользователи

viktortsvetkov

Рядовой

  • Сообщений:1
  • Репутация:0±

Где бы заказать такую плату? У меня повзрывались три из 5 конденсаторов. Заменил - все равно не работает. Похоже что-то кроме них неисправно. Схемы нет, методом диагностировать удовольствие еще то.. ((
Anat78 Дата: Пятница, 26.07.2019, 09:28 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата viktortsvetkov ()
Где бы заказать такую плату?


Увы нигде таких плат нет, только ремонт, если много сгорело на плате то просто меняю на бмс с али

Еще фото:

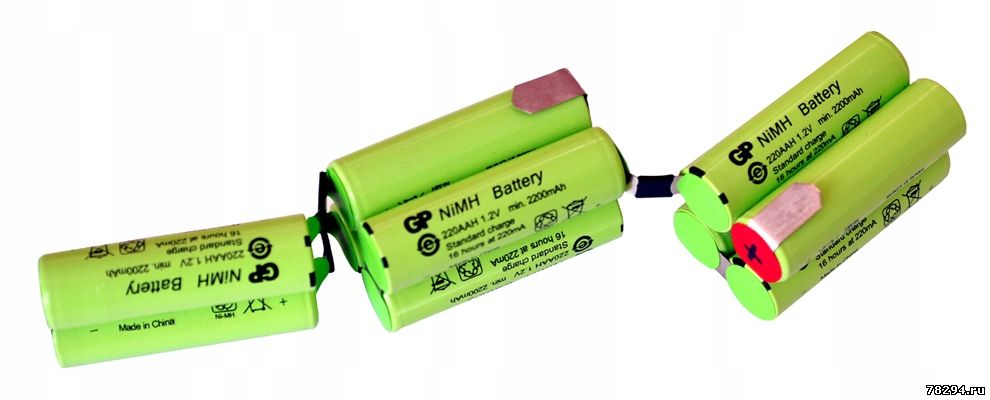

Ремкомплект для замены старой никель-кадмиевой батареи 1,8ач на новую никель-кадмиевую батарею 2,2ач
Цена 2200р:

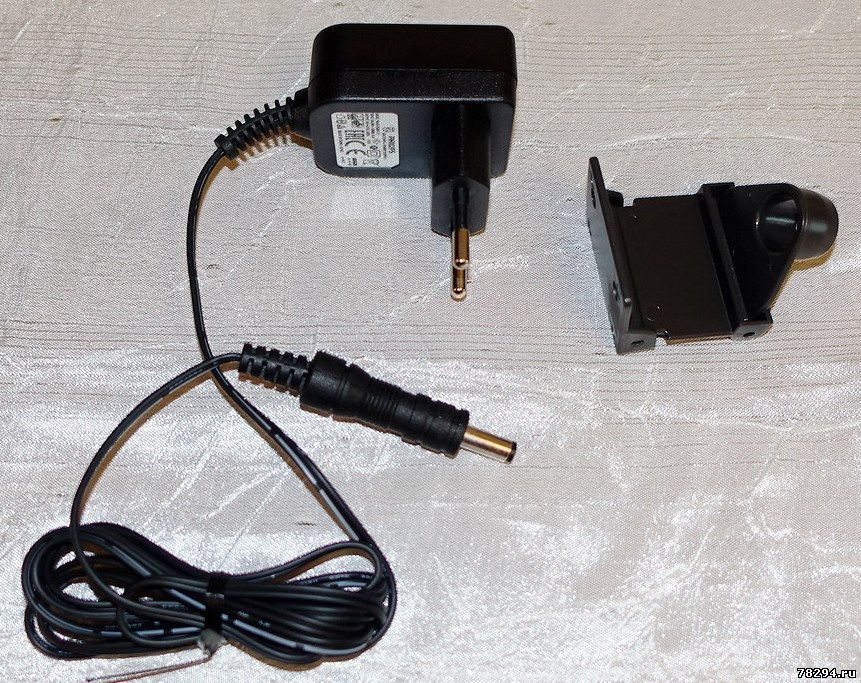

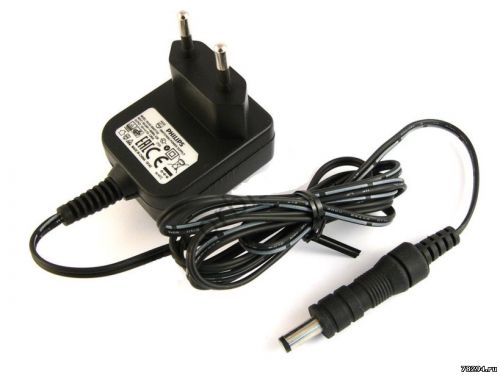

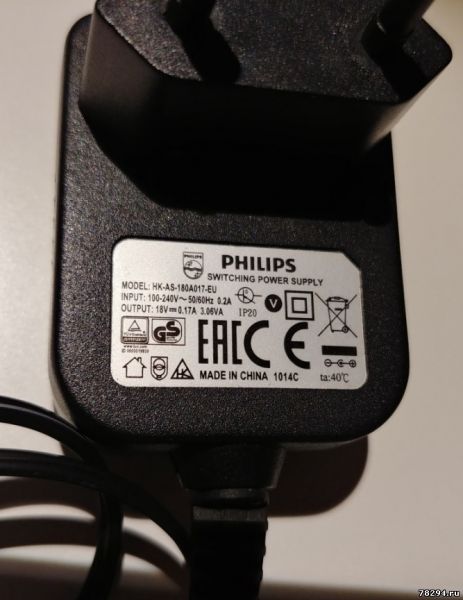

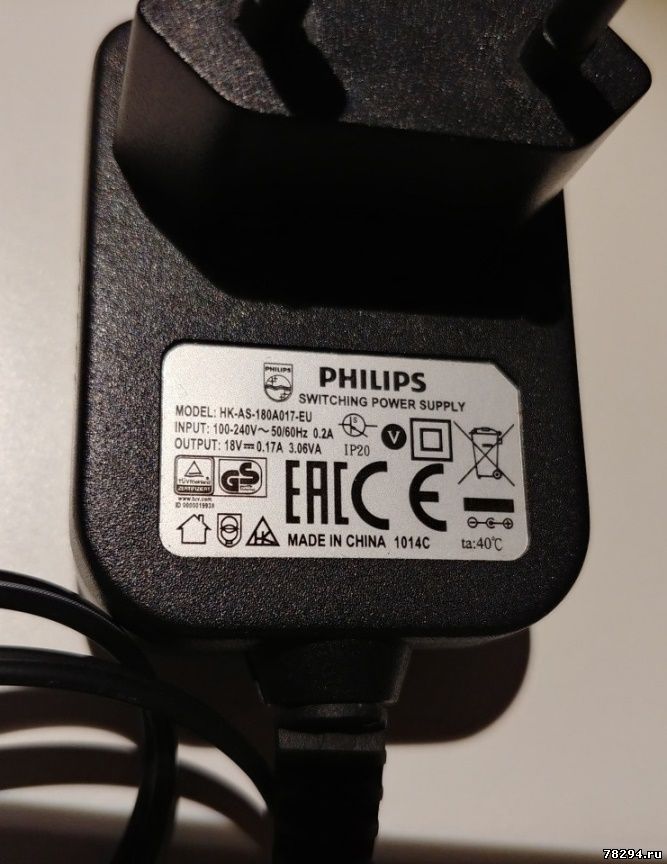

Сетевой адаптер для пылесоса Philips FC6162/02 432200624311
Альтернативный партномер: CP9986/01
18 Вольт 0,17А
Подходит для моделей:

FC6162/01
FC6162/02
FC6162/52
FC6162/61





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 27.11.2019, 10:49 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

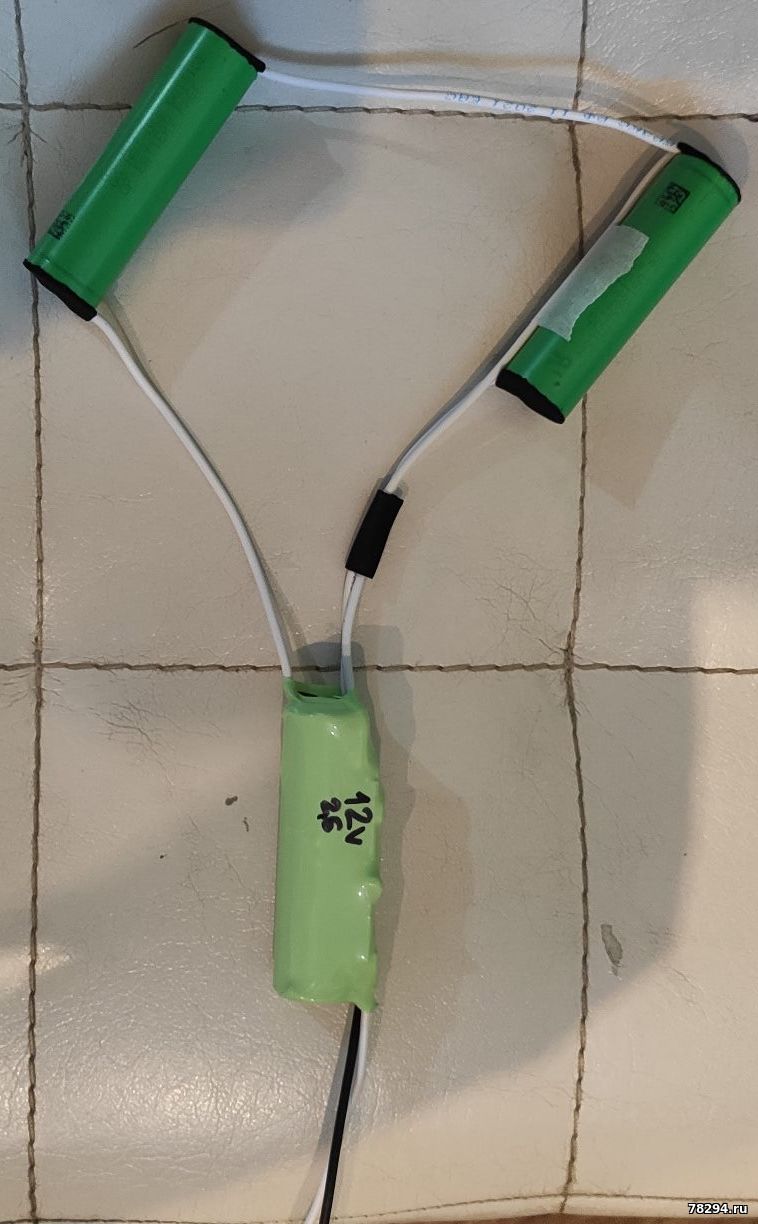

Готовый ремкомплект для батареи philips FC6162 12 вольт 2,5ач



Отправлен в екб


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
km_vasil Дата: Понедельник, 23.12.2019, 23:55 | Сообщение # 5

Пользователи

km_vasil

Рядовой

  • Сообщений:2
  • Репутация:0±

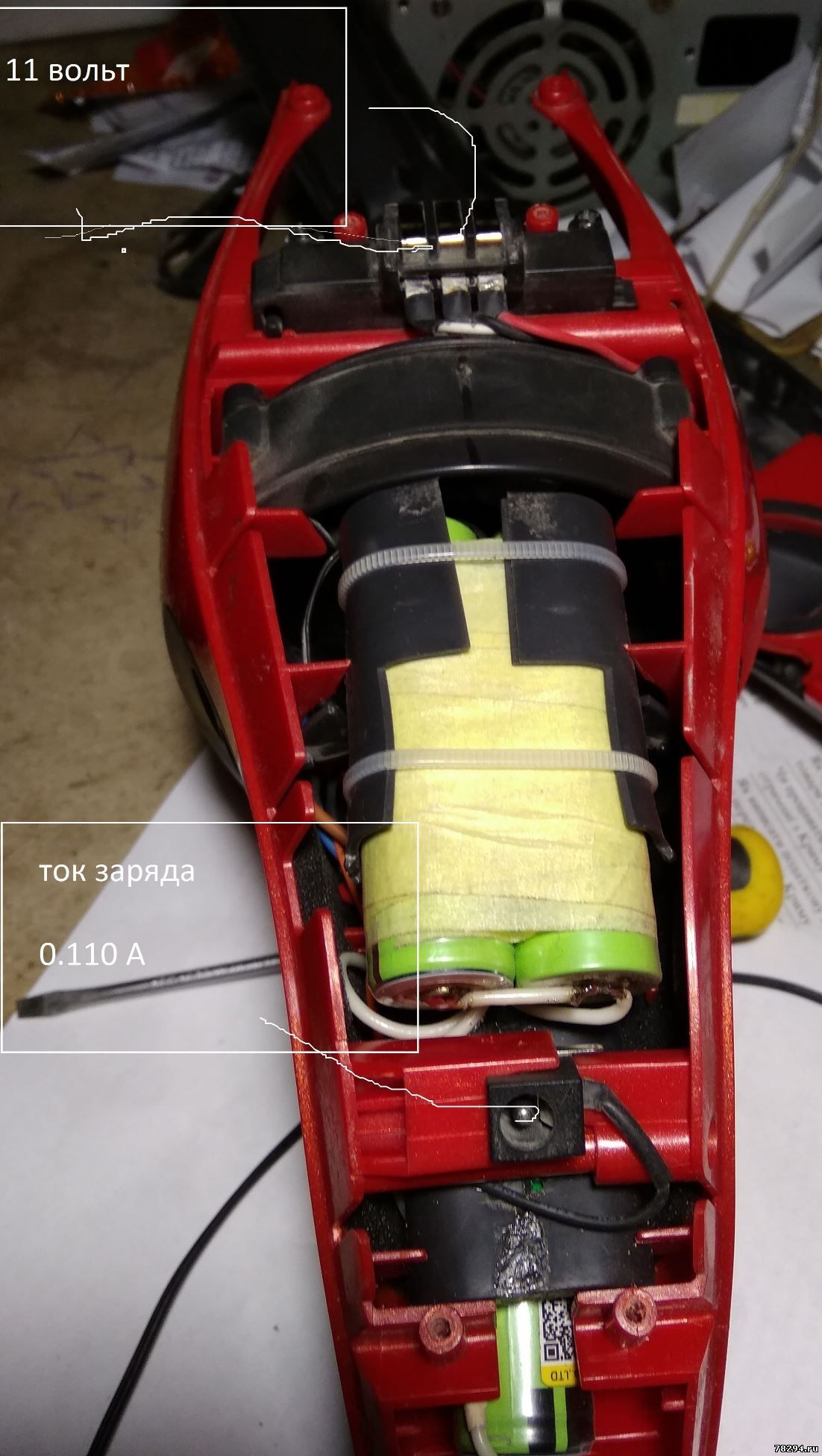

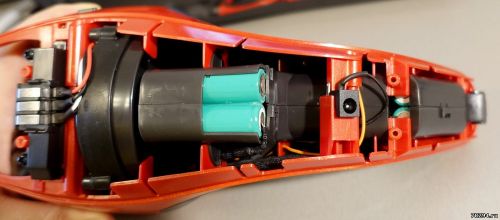

Умерли аккумуляторы. Решил перейти на литий. Фото выкладываю.
Дополнительно подсоединил плату защиты 3S c балансиром. С родной зарядкой ток заряда 120ма, что для лития очень мало.
Возможно ли  каким то образом изменить ток заряда в пределах 700-1000ма манипуляцией на родной плате при использовании блока питания на 12.6в? Или же делать токоограничение та платах с китая, на кренках, лмках?

Anat78 Дата: Вторник, 24.12.2019, 12:01 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата km_vasil ()
С родной зарядкой ток заряда 120ма, что для лития очень мало.

Это не мало, это просто долго очень smile зато литию полезно
Такой маленький ток специально установлен для кадмиевой батареи так как для них это оптимально (заряжать 10-15часов)
Цитата km_vasil ()
ток заряда в пределах 700-1000ма манипуляцией на родной плате

да уменьшить сопротивление измерительного шунта на родной плате
главное после этого блок питания не спалить smile

Да кстати аккумуляторы вы выбрали 3,3ач с максимальным током разряда 5а, а пылесос потребляет 5а, не очень хорошо это


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
km_vasil Дата: Вторник, 24.12.2019, 21:02 | Сообщение # 7

Пользователи

km_vasil

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
да уменьшить сопротивление измерительного шунта на родной платеглавное после этого блок питания не спалить
Измерительный шунт  это сопротивления R11 и R12 по  1Ом?  Блок питания буду использовать не родной. Думаю подберу или переделаю импульсный на напряжение 13-15в.

  Спасибо  Anat78 за помощь и оперативность!
kineskop Дата: Четверг, 16.01.2020, 09:40 | Сообщение # 8

Пользователи

kineskop

Рядовой

  • Сообщений:2
  • Репутация:0±

Что за контроллер? Пытался прочитать, но ничего в даташите не нашел: 7B345  8SLOBF3P6 PHL509Y. Может напутал с названием?
Anat78 Дата: Четверг, 16.01.2020, 09:53 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата kineskop ()
Что за контроллер?
Микроконтроллер 8-Бит, STM8 CISC, 16МГц, 8КБ [TSSOP-20]
без разницы какая модель - все равно даже если найдете то кто вам зальет прошивку туда? smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kineskop Дата: Четверг, 16.01.2020, 10:17 | Сообщение # 10

Пользователи

kineskop

Рядовой

  • Сообщений:2
  • Репутация:0±

Прошивка если не закрыта, то считать можно. Просто хотел нарисовать схему платы, благо опыт плагиата большой...  Изготовить ее проблем нет. Детальки найти тоже. Весь вопрос во времени. Платка то рабочая. Хотел перевести на литий и ускорить заряд. Ток заряда чем выставить ( при другом БП)?
STM8S103F3


Сообщение отредактировал kineskop - Четверг, 16.01.2020, 10:18
Anat78 Дата: Четверг, 16.01.2020, 10:40 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата kineskop ()
STM8S103F3
верно smile такой же как и на 6168 http://www.78294.ru/forum/122-259-1
Цитата kineskop ()
Ток заряда чем выставить ( при другом БП)?
шунт токоизмерительный уменьшить просто
здесь стоит 1 ом + 1 ом = 0.5ома ток заряда - 120мА


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 27.02.2020, 15:26 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Еще ремонт





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexbrok Дата: Понедельник, 25.05.2020, 18:15 | Сообщение # 13

Пользователи

alexbrok

Рядовой

  • Сообщений:1
  • Репутация:0±

philips powerpro duo FC6162/02
1)При замене батареи на Li-Ion ставите ЧЕТЫРЕ штуки 18650?
2)В плате контроллера заряда вы ничего не переделываете?
3)Плата контроллера расчитана на 10 шт никель-металл-гидридных формата AA
напряжением 1.2в, контролер разряжает эту батарею до 10в и заряжает до 14в. Для 3 шт 18650 заряд до 14в - это опасный перезаряд.
Я правильно понимаю?
4)Без БМС коректная зарядка/разрядка 3 шт. 18650 невозможна?
5)На какой ток расчитана БМС?
6)Бмс с балансировкой?
7)Как реагирует на новую батарею контроллер? Сигналы, что батарея заряжена там очевидно формируются на показаниях напряжения батареи, а на заряженных 18650 напряжение (12,4в) будет меньше.
Anat78 Дата: Понедельник, 25.05.2020, 18:25 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

1) 3
2) нет, но добавляю бмс
3)да без бмс заряжать 3s до 14вольт это опасная затея
4)по идее можно если контроллер заряда перепрошить
5)на ток двигателя
6)обязательно
7)все как родное работает


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
viktor_yatskevich Дата: Пятница, 29.05.2020, 10:57 | Сообщение # 15

Пользователи

viktor_yatskevich

Рядовой

  • Сообщений:2
  • Репутация:0±

Anat78
День добрый, помогите пжл, симптомы такие же, скопировал из соседней ветки
"Проблема в том что когда ставишь его заряжаться, например спустя 4-5 часов заряда.. можно включить проработать 20 минут спокойно.
а иногда например когда поставил на ночь заряжаться... включаешь его.. он  делает жиии (1 сек) и все... как будто сел... мигает зеленая лампочка... Но вольтаж на всей батареи нормальный. до включения 14в, после этой секунды 13,6....
как будто впадает в какую нибудь защиту.... или еще что то ..."
Аккумуляторы заменил на новые, ничего не изменилось. Блок питания выдает 18В. Да, в турбо режиме не включается, вырубается сразу, в нормальном может завестись и поработать какое-то время, либо тоже вырубиться через несколько секунд. плата визуально целая, подгоревших элементов не заметил.
Anat78 Дата: Пятница, 29.05.2020, 10:59 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Это проблемы именно в контроллере защиты, почему то срабатывает токовая защита двигателя раньше чем положено, надо проверять двигатель и турбинку

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
viktor_yatskevich Дата: Пятница, 29.05.2020, 14:09 | Сообщение # 17

Пользователи

viktor_yatskevich

Рядовой

  • Сообщений:2
  • Репутация:0±

Двигатель вращается свободно, напрямую если подключить крутится нормально. Все продул, без толку. Стартанул в турбо на 5 сек и вырубился, лампочка моргает как на севший аккум, но после подключения питания горит постоянно как для полностью заряженного. Что-то можете по защите подскать, может на плате что? Я в этом не силен правда...
Anat78 Дата: Четверг, 04.06.2020, 01:56 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

да в защиту уходит
Проверить можно - закоротить шунт токоизмерительный на плате R11-12


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
eleks-s Дата: Четверг, 30.07.2020, 16:03 | Сообщение # 19

Пользователи

eleks-s

Рядовой

  • Сообщений:1
  • Репутация:0±

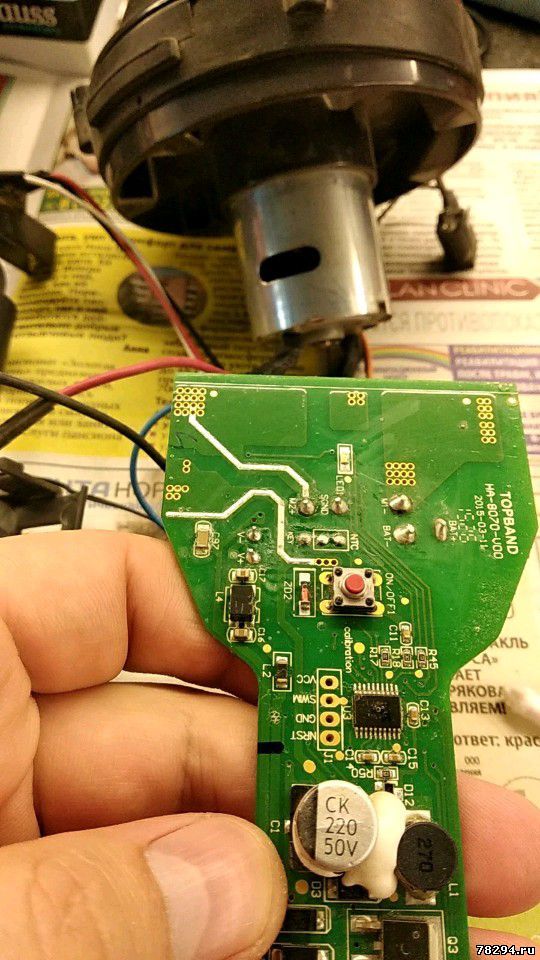

День Добрый! Пылесос fc6162/2. Сдох U3 - stm8s103f3p6, сажает питание (114 Om между 7 и 9). Светодиод не загорается никак. С обрезанным минусом от u3 мотор включается. но не выключается. Нет ли у Вас Донора (u3 с прошивкой, дохлую по питанию считать не выйдет). Купил бы с комплектом переделки под литий... Родная батарея, по словам владельца "уже не та" Спасибо.
masterlive@live.ru
Anat78 Дата: Понедельник, 03.08.2020, 11:57 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Увы доноров исправных нет, только дохлые smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sanderkl Дата: Суббота, 31.10.2020, 00:09 | Сообщение # 21

Пользователи

sanderkl

Рядовой

  • Сообщений:1
  • Репутация:0±

здравствуйте, пылесос fc6162 при подключении зарядки быстро мигает зеленый индикатор, зарядка не идет. что может быть
Anat78 Дата: Суббота, 31.10.2020, 01:08 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

варианта 2 или это сдохла батарея или сдох контроллер заряда батареи на плате

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vavanvanvan1 Дата: Среда, 25.11.2020, 04:25 | Сообщение # 23

Пользователи

vavanvanvan1

Рядовой

  • Сообщений:11
  • Репутация:0±

У приятеля fc6162 после включения уходит в защиту, может ли это температуры датчик выдавать проблемы ?
Anat78 Дата: Среда, 25.11.2020, 08:22 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Проверить батарею

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 09.12.2020, 18:08 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

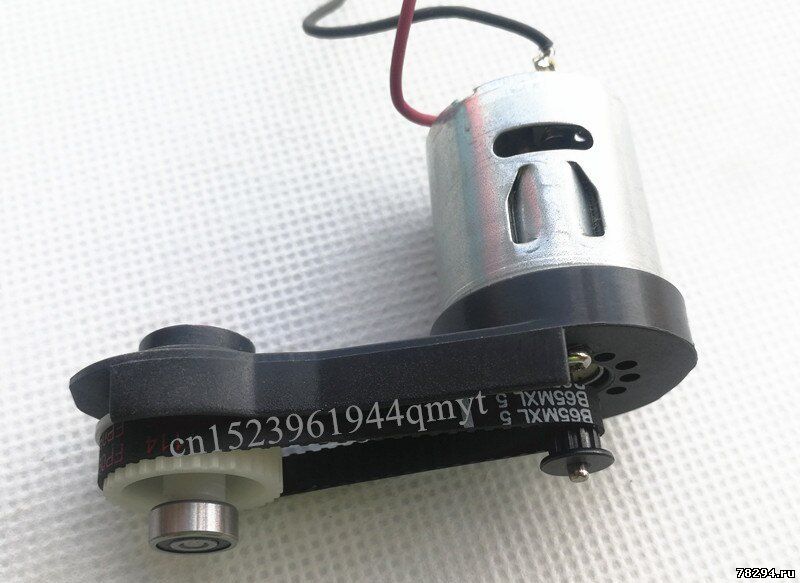

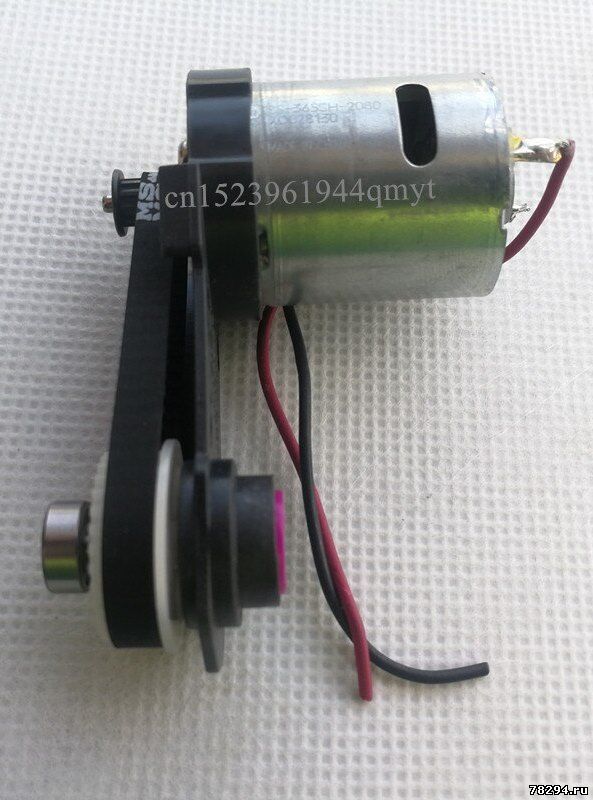

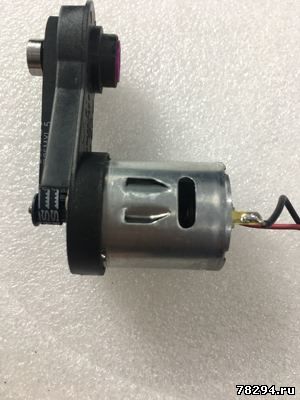

Замена двигателя щетки на пылесосе philips FC6162 FC6402 FC6405 FC6168 FC6409 FC6166 FC6408

Mabuchi RS-365SH-2080 DC6V ~ 20V 18V 19400RPM







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vovkaaaaua4 Дата: Понедельник, 28.12.2020, 17:47 | Сообщение # 26

Пользователи

vovkaaaaua4

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрий день Admin, пожалуйста помогите мне: в моем пилесосе Philips FC6162 полностю заряжение акумулятори, но когда я включаю пилесос он виключается, и так постоянно и мигает светодиод зеленим и то при том что я поменял все акумулятори на pkcell 2800mAh, напишите пожалуйста что я можу сделать, запаять, перепаять, у моего отца детали есть, нипишите если можите пару вариантов что можна следать? спасибо вам
Anat78 Дата: Среда, 30.12.2020, 10:03 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

А подключаете зарядное что показывает?
По отзывам на эти акб иногда попадаются бракованные


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.12.2020, 02:11 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Установка ремкомплекта 12вольт 2.5ач в пылесос:



Старая сборка акб утилизируется:





Для заказа ремкомплекта на пылесос напишите на почту 78294@mail.ru


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 10.02.2021, 09:44 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Еще один сделал, отправил в Калининград:





И ремкомплекты отправил:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
strelokvc Дата: Понедельник, 03.05.2021, 23:05 | Сообщение # 30

Пользователи

strelokvc

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день.

Пылесос был переделан на 4S LiIon батареи. Долгое время работал на них. Специфика работы на этих батареях в том, что если батареи сдятся ниже порогового то BMS отключает их и плата пылесоса регистрирует 0вольт на входе от батарей. После чего даже если их зарядить, пылесос не включается (зарядка идет на пряму на батареи а не через плату пылесоса). Для того чтобы вернуть пылесос в работу, нужно подать напряжение на разъем зарядки пылесоса и дать ему так постоять около 15минут.

В какой то момент батареи сели "в ноль" и пылесос впал в этом состояние "зарядите меня". При подаче питания на разьем зарядки пылесоса, светодиод часто моргает. При попытке включить пылесос, светодиод моргает медленно.

Что означает частое моргание светодиода при попытке его зарядки? Как сбросить все ошибки если они есть?
Форум » Электроинструмент » Ремонт пылесосов » Пылесосы Philips » Пылесос philips FC6162 ремонт схема
  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:
