Пылесос philips powerpro aqua fc6404 ремонт
Anat78 Дата: Пятница, 23.10.2020, 15:57 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Пылесос philips powerpro aqua fc6404 ремонт



Инструкция по пользованию: https://mcgrp.ru/manual/philips/fc6404-01

Рабочее напряжение 18 В
Зарядка от сети 220 В Да
Время зарядки аккумулятора до 5 часов
Тип аккумулятора Li-Ion
Работа от аккумулятора до 40 минут
Кол-во режимов работы 1
Объем контейнера для пыли 0.6 л

Зарядку определяют по индикации, полная зарядка:

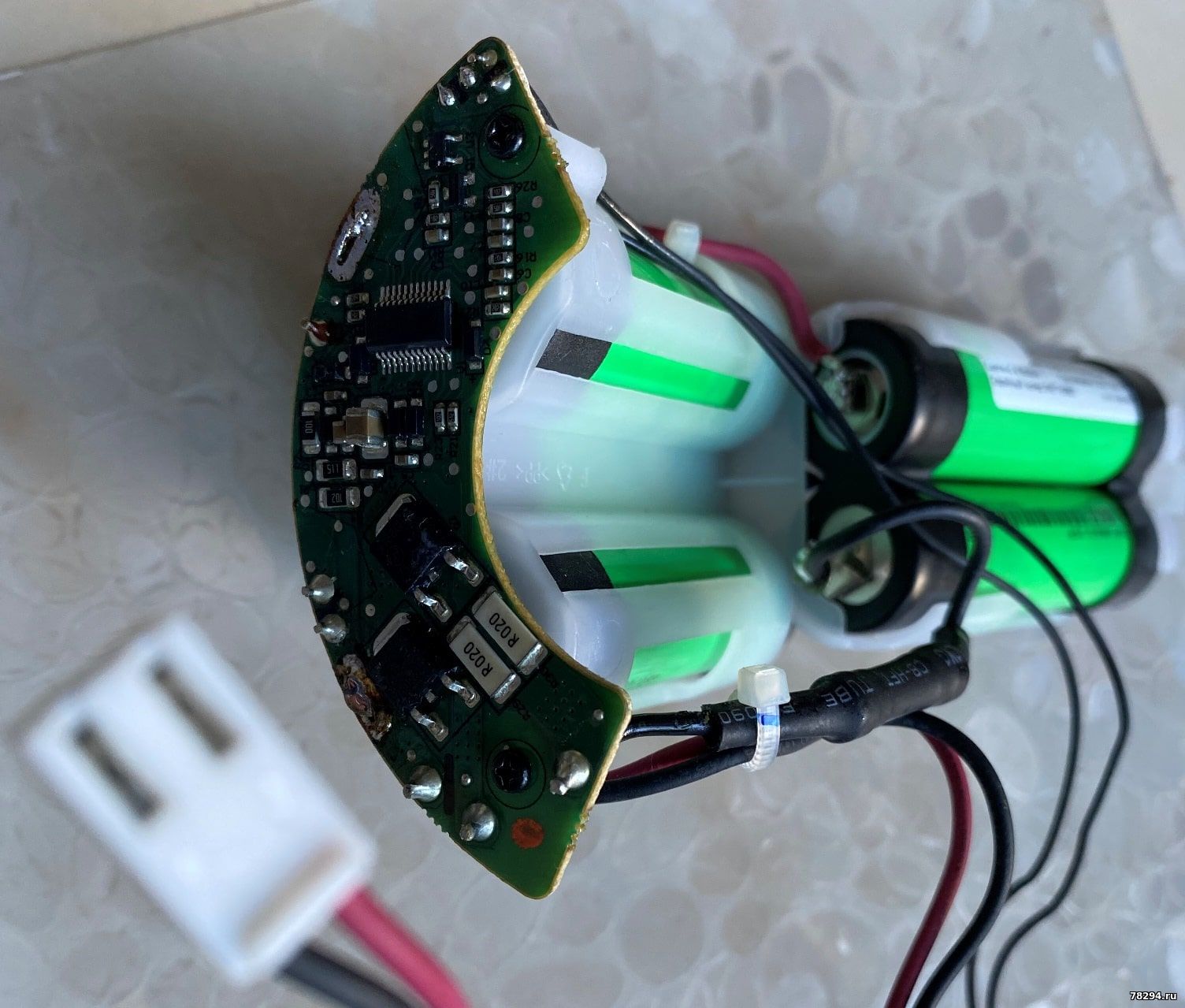

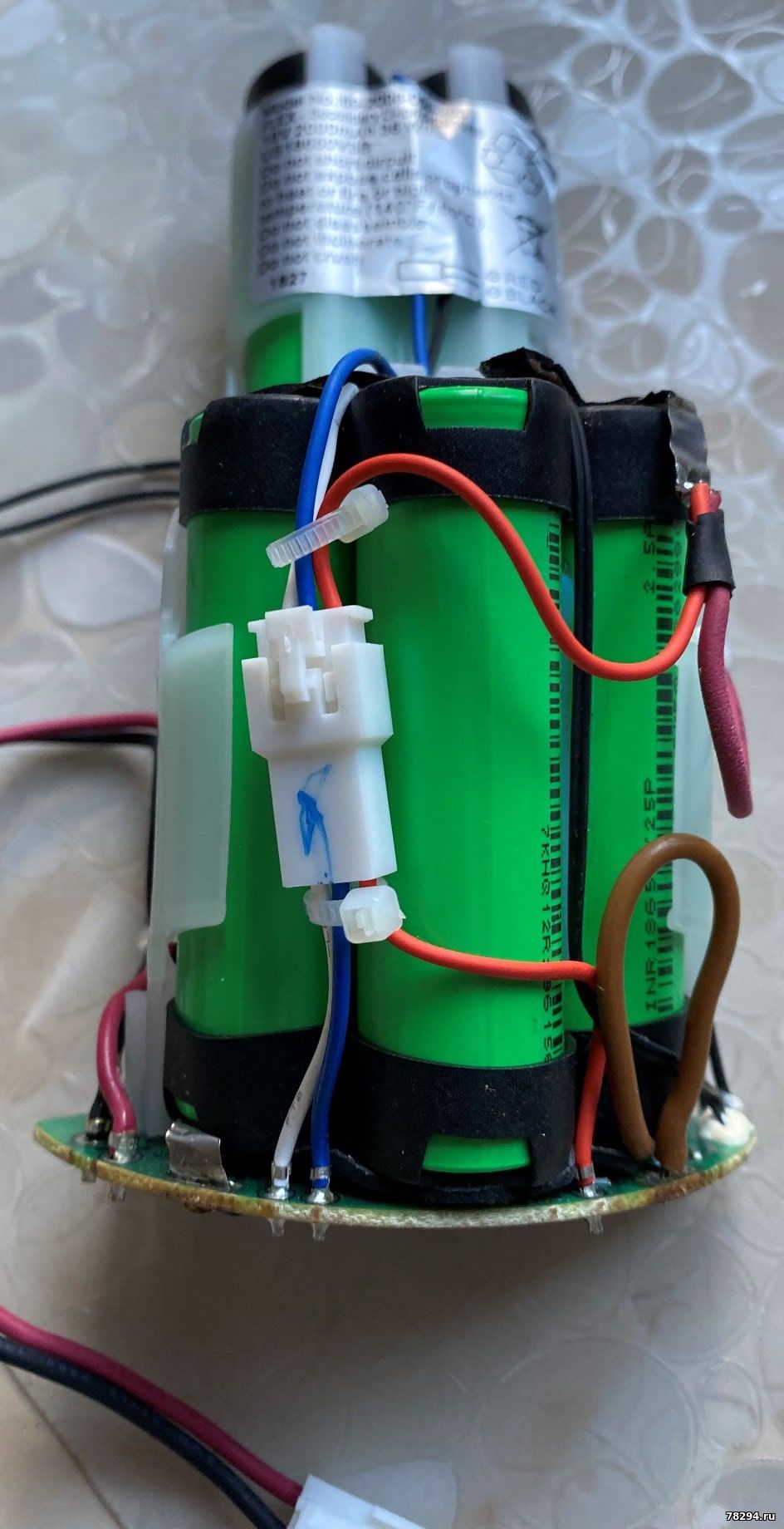

Аккумуляторная сборка:

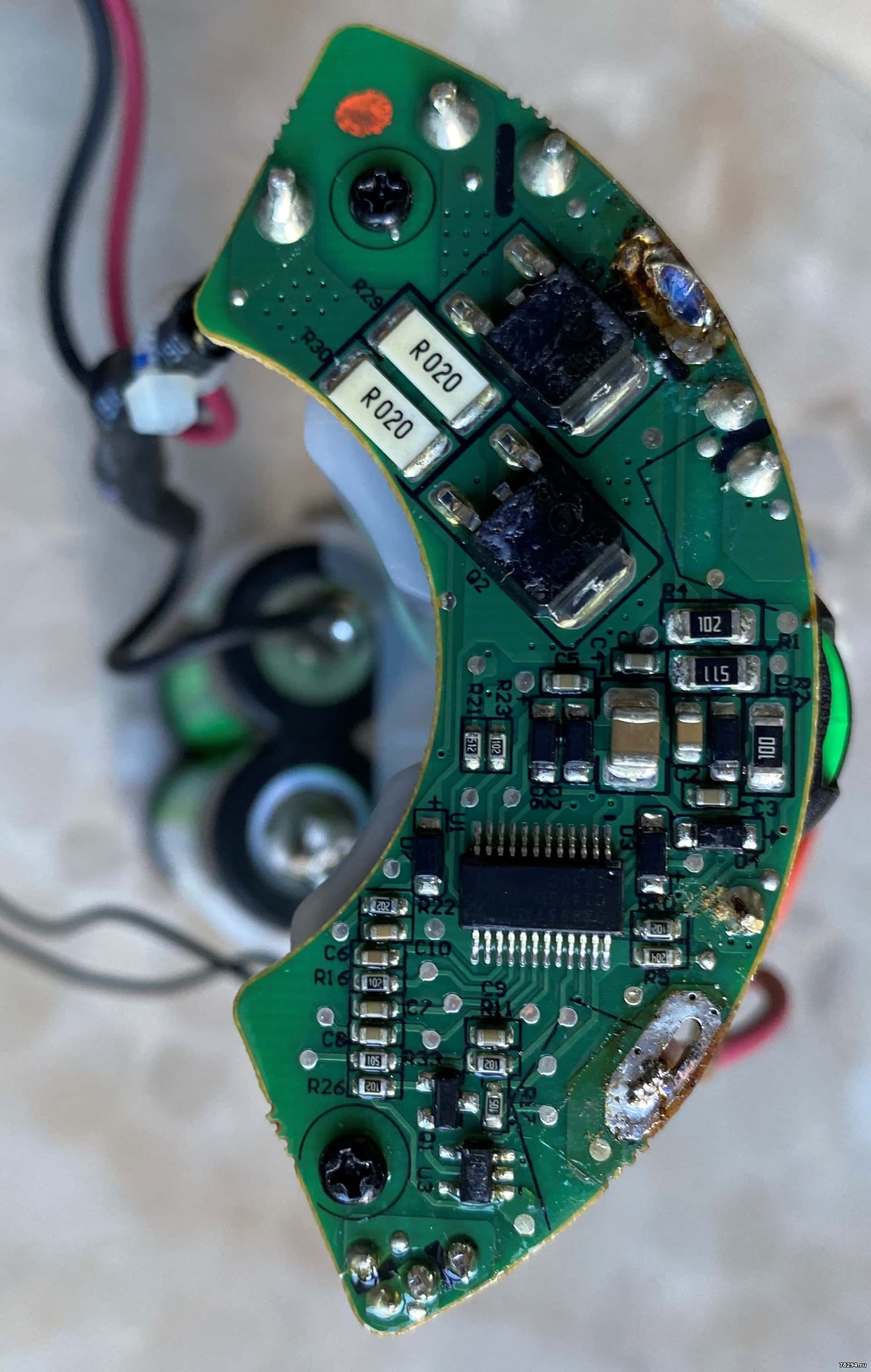

Плата управления:



Плата питания 69-2008-009-203 для пылесоса Philips FC6404/02:





Ремонт абсолютно такой же как и модели пылесоса FC6168 http://www.78294.ru/forum/122-259-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pressanykeyanytime Дата: Вторник, 24.11.2020, 19:31 | Сообщение # 2

Пользователи

pressanykeyanytime

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день, подскажите, если, не сложно про FC6404/01.
Внезапно перестал реагировать на кнопку, при подключении зарядки моргал то красным то зеленым, как вздумается.
Разобрал, увидел кучу зеленого налета (окисления) на материнской плате возле аккумуляторов, с двух сторон.
Щеткой зубной все вычистил, собрал, пылесос стал работать. Но, теперь он работает 2 минуты, загорается красный диод, ставлю на зарядку, загорается красный диод, через 5 секунд сразу 2 зеленых и моргает 3й, заряжается ровно 5 минут у горят все диоды. Опять работает 2 минуты и вырубается. При этом на всех банках 20.1 вольта(их 5).
Подозреваю что материнскую плату надо менять, но нигде в интернете даже упоминания про нее нет и заказать нельзя.
Можно ли ее вообще исключить из этой цепи или нет? Или может какой дельный совет есть?









Anat78 Дата: Пятница, 27.11.2020, 13:34 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

А когда выключается какое напряжение на батарее и во время работы?
Плата идет в комплекте с элементами, запчасть 432200626521
без нее никак нельзя


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pressanykeyanytime Дата: Суббота, 28.11.2020, 15:44 | Сообщение # 4

Пользователи

pressanykeyanytime

Рядовой

  • Сообщений:2
  • Репутация:0±

Если вы намекаете про сдохшие батарейки то вряд ли, пылесос год не проработал. Он скорее всего засосал воду и поэтому пошли окислы, внезапно перестал включаться. Когда я его разобрал и почистил он стал и включаться и заряжаться, но скорее всего что то либо сгорело либо вышло из строя. Измерить напряжение в момент включения и выключения сложно будет.
Мы решили отказаться от моющего устройства, буду брать что-то типа Дайсон либо ксяоми, только под сухую уборку.
Если кому интересно, продам этот как есть за 8000 рублей.

Добавлено (28.11.2020, 15:46)
---------------------------------------------
если надо, соберу назад и запишу видео как он работает и что именно с ним не так.

Errsh Дата: Воскресенье, 24.01.2021, 21:57 | Сообщение # 5

Пользователи

Errsh

Рядовой

  • Сообщений:13
  • Репутация:1±

У вас проблема с платой блока аккумуляторов. Ищите неисправность. Всё ли дорожки восстановили, работоспособность транзисторов и др.
kot200222 Дата: Понедельник, 21.06.2021, 23:51 | Сообщение # 6

Пользователи

kot200222

Рядовой

  • Сообщений:1
  • Репутация:0±

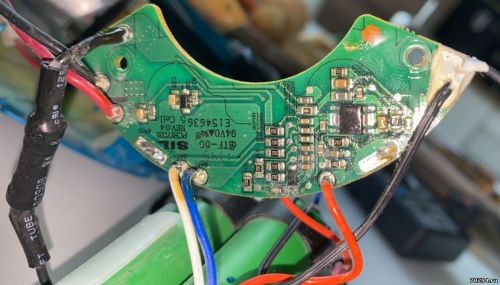

Добрые люди, подскажите пожалуйста маркировку данного элемента.



Сообщение отредактировал kot200222 - Вторник, 22.06.2021, 00:01
Anat78 Дата: Понедельник, 09.08.2021, 21:30 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

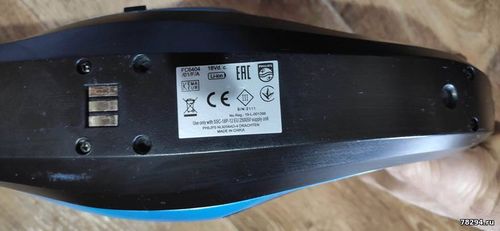

Зарядное:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lenkoff25 Дата: Воскресенье, 19.09.2021, 00:58 | Сообщение # 8

Пользователи

lenkoff25

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый день !! Пылесос Philips fc6404/1, никто не может отремонтировать. Перепаяли новые батарейки, после этого не идёт зарядка.
Anat78 Дата: Воскресенье, 19.09.2021, 11:10 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Что показывает при подключении зарядного?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lenkoff25 Дата: Вторник, 21.09.2021, 14:25 | Сообщение # 10

Пользователи

lenkoff25

Рядовой

  • Сообщений:4
  • Репутация:0±

Здраствуйте. Когда включаешь , сразу начинает моргать красный индикатор, ещё раз вилку высунул-всунул, показывает , что заряд идёт, но через 5 секунд, показывает, что батарея заряжена(
Anat78 Дата: Вторник, 21.09.2021, 14:29 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Проверить напряжение на батарее поэлементно надо

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lenkoff25 Дата: Вторник, 21.09.2021, 14:38 | Сообщение # 12

Пользователи

lenkoff25

Рядовой

  • Сообщений:4
  • Репутация:0±

Мне перепаяли другие аккумуляторы, немного большей ёмкости. Я думаю, что из-за этого плата не может их заряжать. Когда он разрядился, и не шла зарядка, их поштучно зарядили на зарядном одинаково, и он проработал пока не сел. В официальном сервисном центре сказали проще новый купить. Комплект оригинальных батарей 7000р, плата 5700 плюс работа.

Добавлено (21.09.2021, 14:40)
---------------------------------------------
Хочу попробовать оригинальные батареи поставить, но если не заработает, деньги сказали не вернут(

Anat78 Дата: Вторник, 28.09.2021, 11:16 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да в сервисе цены за все дерут, а так батарея 1450р, плата 500р

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
svo98rus Дата: Четверг, 30.09.2021, 19:32 | Сообщение # 14

Пользователи

svo98rus

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день! В Москве может кто то перепаковать акб для philips powerpro aqua fc6404? Живу в районе Семёновской, доеду до вас.
lenkoff25 Дата: Пятница, 01.10.2021, 01:03 | Сообщение # 15

Пользователи

lenkoff25

Рядовой

  • Сообщений:4
  • Репутация:0±

А Вам есть возможность отправить его на ремонт??
Anat78 Дата: Пятница, 01.10.2021, 07:45 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да ремонтирую, мой город серов

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kvsantonov Дата: Понедельник, 22.11.2021, 02:56 | Сообщение # 17

Пользователи

kvsantonov

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите пожалуйста, что за проблема. Ни с того ни с сего, после очередной зарядки пылесоса вытащил зарядное устройство из сети, но индикатор так и показывает 3 зелёных деления полной зарядки, хотя я пылесос не включал, после включения пылесоса двигатель так и не включился, а 3 зеленых индикатора как горели так и горят и пролежав час так и не погасли, что это могло произойти с пылесосом ?
Anat78 Дата: Понедельник, 22.11.2021, 17:58 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Перезапустите контроллер управления и проверьте батарею

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tsalkovskygodzzila Дата: Воскресенье, 30.01.2022, 02:00 | Сообщение # 19

Пользователи

tsalkovskygodzzila

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте, подскажите пожалуйста, есть такой пылесос, перестал брать заряд, блок зарядки умер, поменял на рабочий, зарядка не пошла, разобрал, зарядил отдельно акамуляторы, назад собрал, не включается, на кнопку не реагирует, индикации нет, на батарее 20.4 В

А что в такой ситуации можно сделать?
Anat78 Дата: Воскресенье, 30.01.2022, 12:05 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Заряжать надо именно через родной разьем, иначе контроллер не поймет

Заряжать через родной просто


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tsalkovskygodzzila Дата: Воскресенье, 30.01.2022, 23:35 | Сообщение # 21

Пользователи

tsalkovskygodzzila

Рядовой

  • Сообщений:3
  • Репутация:0±

Пылесос на родное зарядное не реагировал, он разряженый стоял полгода, после подключения зарядки никак не реагировал, было принято решение зарядить батареи отдельно, но он как не реагировал так и не реагирует
Anat78 Дата: Понедельник, 31.01.2022, 00:08 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Значит где то неисправность, надо искать, без этого не запустится никак

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tsalkovskygodzzila Дата: Понедельник, 31.01.2022, 03:17 | Сообщение # 23

Пользователи

tsalkovskygodzzila

Рядовой

  • Сообщений:3
  • Репутация:0±

А вы бы не могли подсказать где искать, у меня не очень много опыта в ремонте, буду благодарен за подробности.
10111213 Дата: Пятница, 11.02.2022, 19:42 | Сообщение # 24

Пользователи

10111213

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте! Достался пылесос fc6167. Внутри точно как6404.В комплекте не было зарядного. Но аккумуляторы слегка заряжены, пылесос включается. Подобрал разъём 6.3х3.0 Подсоединил к БП 24в500мА.Мигает красным. Подключил более мощный БП, пару раз мигнул красным и всё. Перестал даже включаться. Разборка...сгорел предохранитель на плате контроллера(smd P). Заменил. Зарядил аккумы от внешнего БП 21в2а через разъём между БМС и платой управления(значит БМС в порядке). Активировал подключением зарядного 24в500мА в родное гнездо. Пылесос работает. При включении горят 3 зелёных. При подключении зарядного 24в500мА снова мигает красный. Вопрос-не родной БП , а точнее 24в вместо 25в может так влиять на работу контроллера, что он не заряжает аккумы ?

Сообщение отредактировал 10111213 - Пятница, 11.02.2022, 19:45
Anat78 Дата: Пятница, 11.02.2022, 19:45 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

да влияет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
10111213 Дата: Пятница, 11.02.2022, 20:45 | Сообщение # 26

Пользователи

10111213

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
да влияет
Спасибо! То есть если подниму напряжение до 25в, то есть шанс на нормальную зарядку. А ток при зарядке критичен? Или можно слегка увеличить, чтобы быстрее заряжался?

Цитата 10111213 ()
Или можно слегка увеличить, чтобы быстрее заряжался?
Сам спросил, сам и отвечаю. Увидел схему в ветке fc6168, предоставленную Errsh , за что ему огромное спасибо. Так вот, в цепи зарядки стоит предохранитель 3А,дроссель,мосфет и диод М7. Слабое звено в этой цепи-диод, он на 1А.

Цитата 10111213 ()
То есть если подниму напряжение до 25в, то есть шанс на нормальную зарядку
Продолжение. К имеющемуся БП 24в 500мА добавил повышающий преобразователь на XL6009. Настроил на 25 вольт. Заряд пошёл. Это дешёвый способ для тех, у кого сгорел родной БП.
Anat78 Дата: Пятница, 20.05.2022, 10:47 | Сообщение # 27

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Еще один починил philips powerpro aqua fc6404: ремонт, чистка полная и поставил новую батарею 2,6ач





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 20.05.2022, 10:54 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

XL6009 - не очень подходит для этого, нужен с ограничением тока заряда

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
