Шуруповерты Milwaukee М12 FUEL2 2503-20 и 2504-20
Anat78 Дата: Четверг, 02.08.2018, 11:04 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Шуруповерты Milwaukee М12 FUEL2 2503-20 и 2504-20
Купить можно здесь в америке http://ali.pub/4piv3p
http://ali.pub/4piv4o

Безударный 2503-20

Инструкция Milwaukee М12 FUEL2 2503-20: https://documents.milwaukeetool.com/58-14-2500d1.pdf
Запчасти и схемы Milwaukee М12 FUEL2 2503-20 : https://documents.milwaukeetool.com/54-06-3310.pdf



Ударный 2504-20

Инструкция Milwaukee М12 FUEL2 2504-20: https://documents.milwaukeetool.com/58-14-2500d1.pdf
Запчасти и схемы Milwaukee М12 FUEL2 2504-20 : https://documents.milwaukeetool.com/54-24-3310.pdf



Характеристики у обоих шуруповертов одинаковые:

Напряжение - 12 DC
Battery Type - M12™
Рекомендуемая температура работы - от -18 до +50гр.
Максимальный момент - 40Нм
Диаметр сверления:
Сталь - 13мм
Перовое сверло - 30мм
Спиральное сверло - 25мм
Коронка - 45мм
Саморезы до 10мм
Кирпич (2504-20 only) - до 10мм

Cat. No. 2503-20
No Load RPM LO 0 - 450, HI 0 - 1700
Cat. No. 2504-20
No Load RPM LO 0 - 450, HI 0 - 1700
No Load BPM LO 0 - 6750, HI 0 - 25,500

Варианты момента на муфте



Тестирование:







Как снять и заменить патрон можно посмотреть здесь:

Доступно только для пользователей



Доступно только для пользователей

Чтобы снять патрон с Milwaukee М12 FUEL2 2504-20 откручиваем винт с левой резьбой (1)
Зажимаем в патрон шестигранник  и откручиваем патрон против часовой стрелки

Теперь ставим новый патрон:
Нанесите резьбовой герметик Blue Loctite® или эквивалентный на резьбу зажимного винта (1)
перед креплением патрона к шпинделю редуктора.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mmq Дата: Среда, 20.11.2019, 21:09 | Сообщение # 2

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Пользуюсь таким, слабое место - патрон, держите в чистоте. Он если начинает клинить, то скоро могут сойти на разные положения 3 штока. Резьба болта крепящего патрон левая, резьба патрона 1/2 дюйма.
aquaMaster Дата: Среда, 04.12.2019, 23:22 | Сообщение # 3

Пользователи

aquaMaster

Рядовой

  • Сообщений:19
  • Репутация:0±

Thanks for the advice...
Olebmw Дата: Понедельник, 10.08.2020, 16:57 | Сообщение # 4

Пользователи

Olebmw

Рядовой

  • Сообщений:2
  • Репутация:0±

момент на муфте отличается для первой и второй скорости, первая для большого крепежа, для мелкого вторая скорость.
Anat78 Дата: Воскресенье, 13.09.2020, 21:52 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Все верно, потому что муфта электронная на этом шуруповерте

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
starcomplast Дата: Вторник, 15.09.2020, 19:38 | Сообщение # 6

Пользователи

starcomplast

Рядовой

  • Сообщений:2
  • Репутация:0±

Кто владеет инструментом, что на наклейке написано, в США сделано или Китай?
Anat78 Дата: Вторник, 15.09.2020, 20:45 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
0896956 Дата: Суббота, 13.03.2021, 09:03 | Сообщение # 8

Пользователи

0896956

Рядовой

  • Сообщений:3
  • Репутация:0±

Недавно боролся с своим шуриком, из-за точечного попадания воды отгнил один транзистор, заметил только под микроскопом,до Ремонта просто разом перестал крутить и показывал что якобы разряжен акб, а ещё проблема в кнопке сточились дорожки резистора на скорость вращения,после чего выбило несколько силовых транзисторов, есть у кого может быть кнопка или где заказать отдельно ?

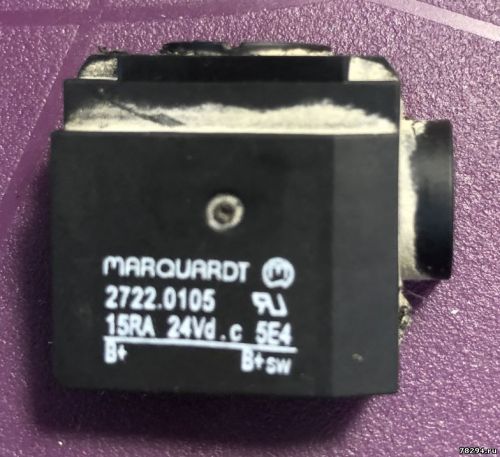

Вот что написано на кнопке: 2722.0105 15RA 24vd.c 5E4, там в ней стоит
резистор переменный и кнопка при нажатии двигает ползунок по дорожкам,
эти дорожки протерло ползун сточился тоже.

Anat78 Дата: Суббота, 13.03.2021, 11:04 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

Да на м12 платы не защищены от влаги никак
Да кнопку можно отдельно купить по коду на ней

2722.0105 15RA 24vd.c 5E4 - https://www.ebay.com/itm....4047314

либо поставить аналог от Defond просто


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
0896956 Дата: Понедельник, 15.03.2021, 13:27 | Сообщение # 10

Пользователи

0896956

Рядовой

  • Сообщений:3
  • Репутация:0±

Можно поподробней насчёт аналогов ?
Anat78 Дата: Понедельник, 15.03.2021, 15:16 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:3781
  • Репутация:18±
Anat78

http://www.defond.com.cn/DefondElectric/assets/powertools_2011.pdf

вот подбираете и покупаете на али
