Шуруповерт Bort BAB-21U (2x4А.ч) разборка и схема
Anat78 Дата: Четверг, 29.08.2024, 11:35 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Шуруповерт Bort BAB-21U (2x4А.ч) разборка и схема



Преимущества Bort BAB-21U:

Мощный инструмент с бесщеточным двигателем из линейки Torque Innovation (Ti) и высокотоковыми аккумуляторными батареями линейки Real Extreme (ReX)
Бесщеточная аккумуляторная ударная дрель обеспечивает максимальную мощность в самых сложных условиях применения
2 скоростной редуктор и дополнительные 2 электронных скорости Turbo обеспечивают максимальную производительность с разными типами материалов и с любым видом оснастки
Функция ударного сверления для каменной кладки
Импульсный режим для выкручивания прочно сидящих шурупов и засверливания на гладких поверхностях
Металлический патрон 13 мм с накаткой, с дополнительным замком и проточкой губок для сильной фиксации оснастки
Защита от перегрузок: предохраняет двигатель от перегрева
Электронная система защитного отключения Kickback control: никакой обратной отдачи при блокировке дрели
Встроенная светодиодная подсветка с нижним расположением на корпусе с функцией фонарика на 20 минут
С практичным мощным крючком для ношения на ремне и отделением для насадок, с фиксацией по выбору справа или слева. Наличие темляка.
Совместимая аккумуляторная платформа Макита 18V LXT



















Акб собрана более менее качественно


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 29.08.2024, 11:54 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Ударный шуруповерт Bort BAB-21U

Аккумуляторная дрель-шуруповёрт Bort BAB-21U — это незаменимый инструмент для профессиональных строителей и мастеров, которые ценят качество и надёжность. С помощью этого инструмента вы сможете быстро и легко выполнять различные задачи по сверлению и закручиванию шурупов.

Основные характеристики:

* Напряжение аккумулятора: 18 В;
* Ёмкость аккумулятора: 4 А·ч;
* Количество скоростей: 2+2;
* Число оборотов холостого хода: 0–380/480/1700/2000 об/мин;
* Количество ударов: 5700-30000 уд/мин;
* Максимальный крутящий момент: 100 Нм;
* Диаметр патрона: 13 мм;

Дрель-шуруповёрт имеет две механические скорости вращения, что позволяет выбирать оптимальный режим работы в зависимости от материала и задачи. Благодаря высокому крутящему моменту инструмент справляется с самыми сложными задачами. Если необходима еще большая мощность, крутящий момент и обороты - можно включить режим Turbo, на каждой из скоростей.

В комплекте с дрелью-шуруповёртом идут два высокотоковых аккумулятора линейки Real Extreme (ReX), что обеспечивает непрерывную работу без необходимости подзарядки на максимальной мощности. Также в комплект входит зарядное устройство с током заряда 4а, которое позволяет быстро заряжать аккумуляторы.

Инструмент выполнен из качественных материалов и имеет эргономичный дизайн, что делает его удобным в использовании. Дрель-шуруповёрт оснащена подсветкой рабочей зоны, что облегчает работу в условиях недостаточной освещённости. При необходимости можно включить режим фонарика, при котором подсветка непрерывно работает 20 минут.

Bort BAB-21U имеет прочный корпус, который защищает инструмент от повреждений и продлевает срок его службы. Рукоятка дрели-шуруповёрта имеет прорезиненное покрытие, что предотвращает скольжение инструмента в руке и обеспечивает надёжный хват.

Благодаря компактным размерам и небольшому весу, инструмент удобен в работе и не вызывает усталости даже при длительном использовании.

Четыре скорости вращения позволяют выбрать оптимальный режим работы для различных задач. Первая скорость предназначена для закручивания шурупов, а вторая — для сверления отверстий. Турбо режимы предназначены для работы с максимальной нагрузкой.

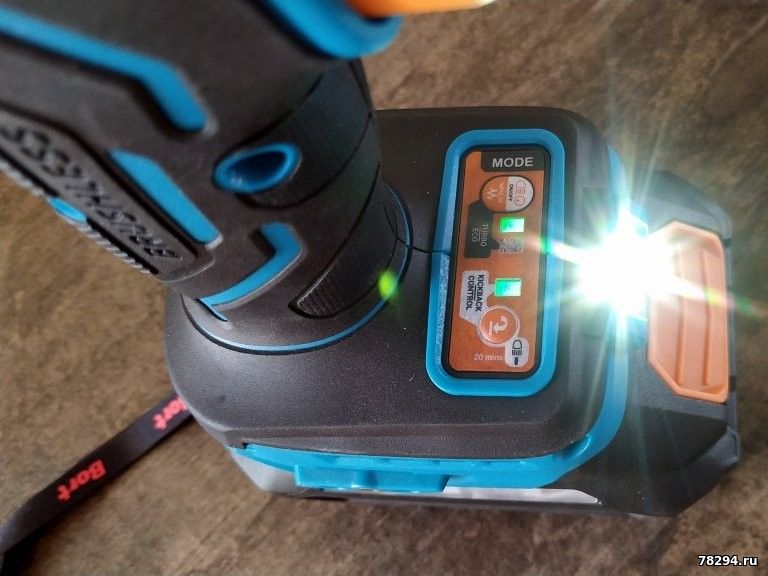

Подсветка рабочей зоны обеспечивает хорошую видимость даже в тёмных местах. Это особенно полезно при работе в труднодоступных местах или при недостаточном освещении. Диод подсветки расположен в нижней части шуруповерта, поэтому не отбрасывает тень от патрона и сверла, закрывая точное позиционирование оснастки.





Аккумуляторная батарея Bort BA-21U емкостью 4 амперчаса серии ReX.
Может заряжаться слайдерной и штырьковой зарядкой.
Собрана на базе высокотоковых элементов типа 18650.
Ключевые особенности аккумуляторов серии Real Extreme (ReX):
Очень высокая токоотдача с инструментом. Увеличение мощности до 50% по сравнению с обычными аккумуляторами.
Имеют множество систем защит таких как:

защита от перегрузок
защита от глубокого переразряда
защита от перезаряда
защита от перегрева
защита от короткого замыкания

Способны практически без потери емкости работать в отрицательных температурах до -15 градусов.
Имеют функцию пассивной самостоятельной балансировки напряжения собственных ячеек.
Все важные элементы управления и защиты на плате аккумулятора защищены слоем компаунда от внешних воздействий.
Контактная группа имеет более толстые металлические коннекторы, покрытые специальной «смазкой» на основе церезина с высоким уровнем адгезии для защитных свойств и улучшенного контакта с ответной частью на инструменте.
Ударопрочный прорезиненный корпус с удобной боковой индикацией уровня заряда.
Все аккумуляторы совместимы с инструментом Макита 18V LXT и их аналогами.

Самое идеальное сочетание для максимальной производительности и надежности, это работа инструментом Bort линейки Heavy Duty серии Torque Innovation (Ti) с аккумуляторной серией Real Extreme (ReX). В такой связке вы получите максимальное качество и мощность, которые отвечают современным требованиям в различных сферах применения.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 30.08.2024, 09:50 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

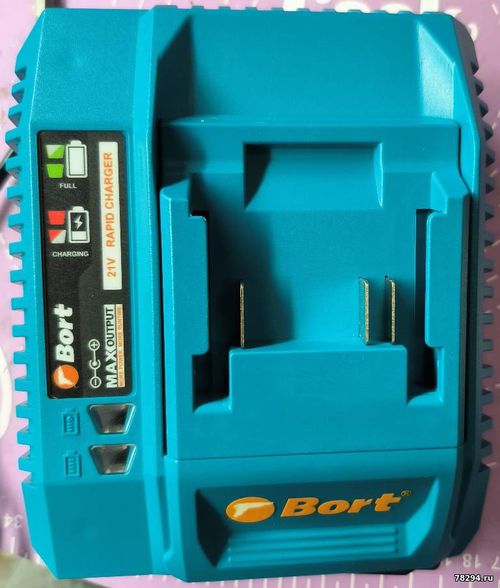

Устройство зарядное BORT BC-2





Brand: BORT
EAN13: 4260623413762
Амперметр: Нет
Вес брутто, кг: 0,7
Емкость заряжаемого аккумулятора, Ач: 4
Индикатор зарядки: Да
Модель: BC-2
Мощность, Вт: 88
Напряжение зарядки, В: 0...21
Напряжение сети, В: 110...230
Подходит: BA-21U BAB-21U
Ток зарядки, А:4

Нет нигде термопасты, пришлось самому все заложить
Зарядка просто на третий контакт батареи без какого либо контроля





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 02.09.2024, 20:39 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Так же эта модель пришла в Россию от Felisatti - Дрель аккумуляторная ударная 18В 85Нм (без АКБ и ЗУ, коробка) FT1574





Все это можно конечно же заказать прямо на заводе в китае, в любом цвете и комплектации:



Dekton-C3221 20V Cordless Tools Brushless Motor Cordless Drill Set- 85Nm Dual Speed C/W Lithium Ion Batteries

https://www.alibaba.com/product....1OUBmql


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 02.09.2024, 20:44 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78

Еще фото:











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 02.09.2024, 21:11 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7079
  • Репутация:59±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
