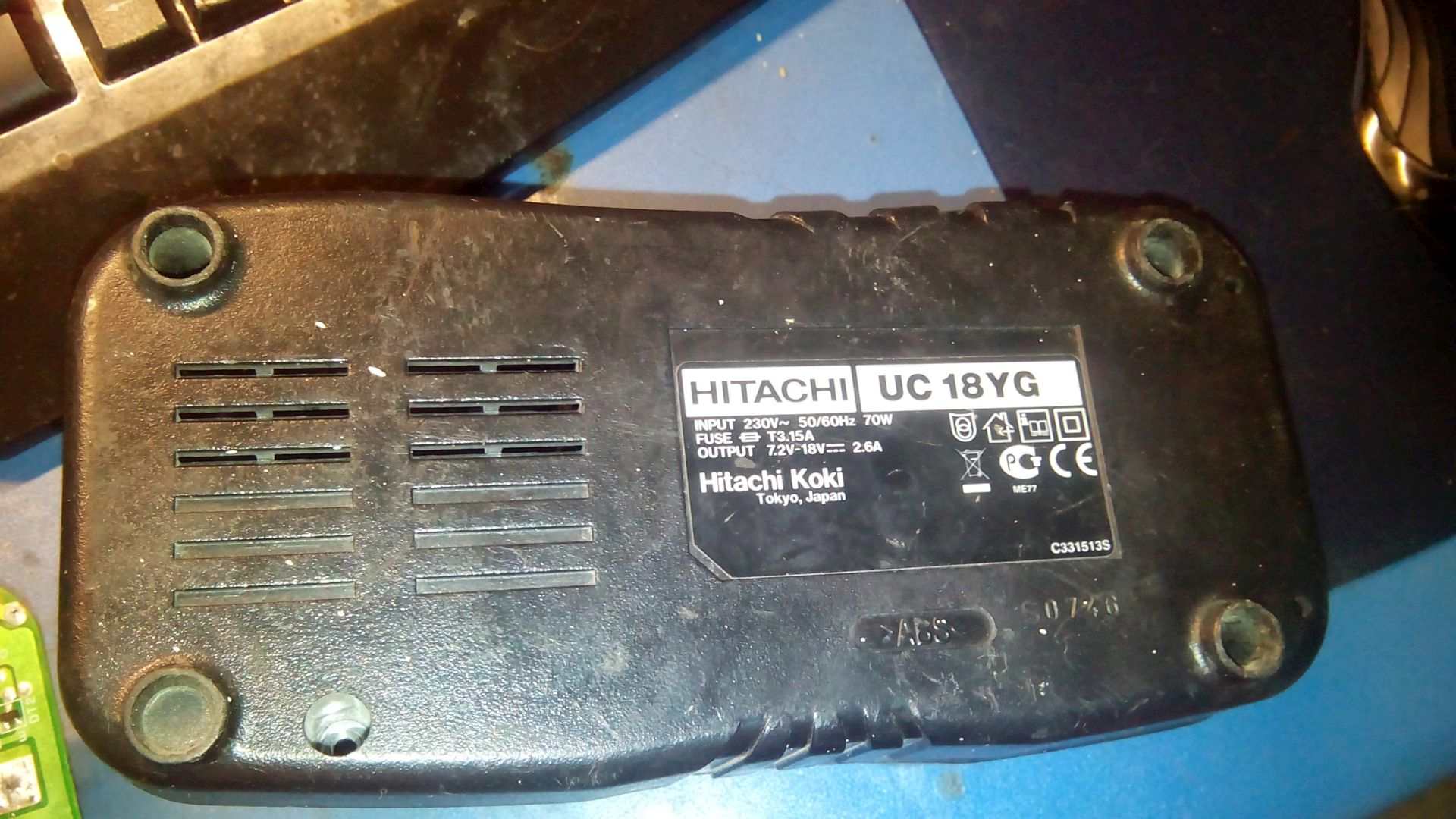

Схема зарядного HITACHI UC18YG
|
|
|
|
Anat78
|
Дата: Среда, 03.10.2018, 01:09 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|

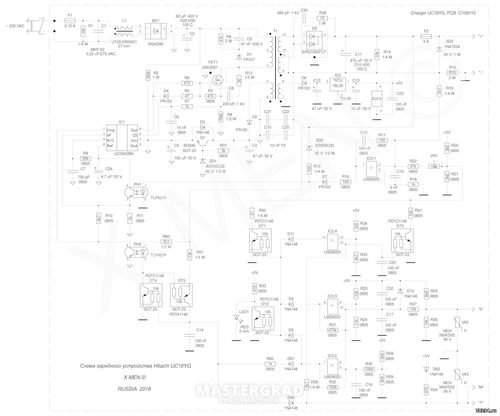

Схема ЗУ Hitachi UC18YG на ШИМ-контроллере 3842:
Доступно только для пользователей
клеммы t и s
t и m - термодатчик
s - термодатчик реле
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 23.10.2018, 16:33 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Схема ЗУ Hitachi UC18YG
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 05.04.2019, 10:05 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
VR1 подстроечный резистор для уменьшения тока заряда выкрутить его максимально влево - сопротивление изменится с 40 на 80кОм.
Для уменьшения тока заряда до 0,5А нукжно переменный резистор поменять на постоянны резистор номиналом 220 кОм, тогда ток заряда станет 500 миллиампер. Поставите 100 кОм - ограничение тока будет в районе 1,25 А, 200 кОм - около 0,6-0,7А, 150кОм ток заряда выставил около 800 мА
120кОм - 1А 16ватт
Шотки стоит ERG1002FCT - http://alli.pub/6648kd
транзистор - к3563 - http://alli.pub/6648og
Как понизить напряжение на зарядом устройстве от шуруповерта Hitachi
Заменить стабилитрон ZD2 на любой другой (в зарядном с завода стоит на 30 вольт, я ставлю на 20 вольт http://ali.pub/3wv46g) стаб 12в = 13.4в
при установке стабилитрона 18 вольт получаем на выходе 19,5вольт (для 4s)
Переделка на 220 вольт зарядного HITACHI UC18YG
Схема:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.09.2019, 16:22 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|

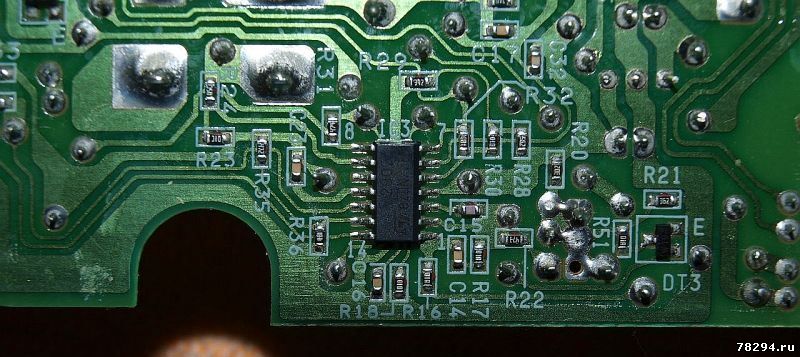

Кусок схемы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
patisy4
|
Дата: Пятница, 14.02.2020, 13:08 | Сообщение # 7
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Давно хотел спросить еще по этой зарядке. Как у нее дела с литием?
Читал выше про замену стабилитрона. Его менять для уменьшения ХХ?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.02.2020, 13:09 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да надо менять стабилитрон, все написано:
http://www.78294.ru/forum/21-80-679-16-1554440749
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 12.05.2020, 00:40 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|

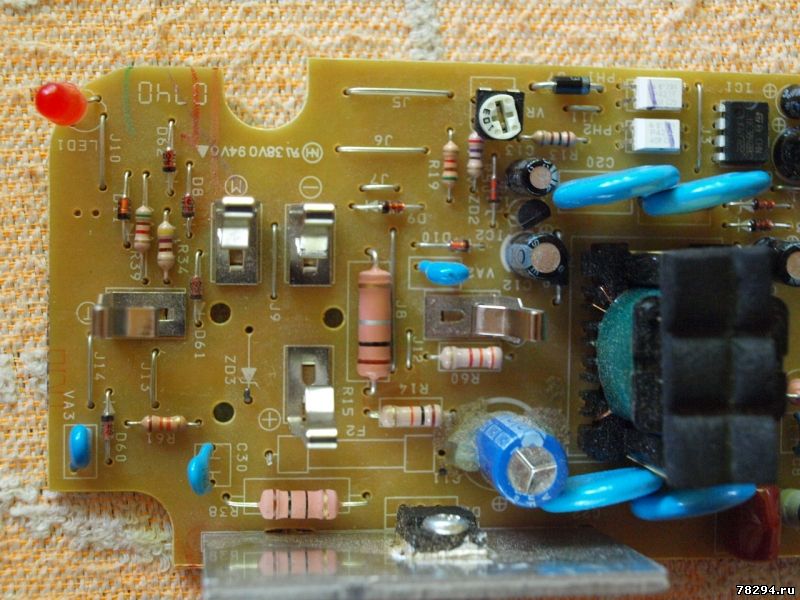

На плате UC18YG C108110, были выявлены следующие неисправные элементы: микросхема ШИМ-контроллера IC1 UC3842B (заменена на UC3842A, datasheet), полевой транзистор FET1 2SK3567 (маркировка - K3567, заменён на STP6NK60ZFP), SMD-транзистор Q1 1B (корпус SOT-23, вероятно это BC846B, заменён на "обычный" KN2222A), стабилитрон ZD1 на напряжение 20V, стабилитрон ZD3 1N4753C (36V), резисторы R5 4.7Ω, R6 470Ω, R7 1kΩ, R8 0.68Ω/1W (датчик тока в истоке FET1), предохранитель F2 5A. Соответственно, после замены этих элементов на исправные, работоспособность зарядного устройства была восстановлена.
В случае отсутствия под рукой нужной Ni-Cd батареи, убедиться в работоспособности устройства можно проконтролировав напряжение 5V на выходе интегрального стабилизатора IC2 78L05.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sisheyko
|
Дата: Понедельник, 08.06.2020, 15:01 | Сообщение # 10
|
|
|
Почему то при постановке аккумулятора на зарядку, не загорается светодиод, по идее должен гореть?
Напряжения смотрел, все присутствуют, +5V, и зарядка идет 30-32V, т.е. все заряжается, но не светится!?! Не подскажете куда заглянуть или что поменять?
Добавлено (08.06.2020, 15:03)
---------------------------------------------
грешу на smd элементы типа 2902 и W03 и W16?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 08.06.2020, 15:28 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
должен гореть
смотрите батарею и термодатчики
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Gabitoff
|
Дата: Вторник, 24.11.2020, 00:00 | Сообщение # 12
|
|
|
Цитата Anat78 (  ) Да надо менять стабилитрон, все написано: стаб 12в = 13.4в
12,6 - 1,4 = 11,2 В.
Т.е. можно поставить последовательно стабилитроны 5,1v + 6,2v.
Верно?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.11.2020, 18:45 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
нет не будет заряжать до конца тогда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
aokost
|
Дата: Четверг, 13.10.2022, 10:48 | Сообщение # 14
|
|
|
Цитата Anat78 ( ) нет не будет заряжать до конца тогда |
|
|
|
|
|
Anat78
|
Дата: Четверг, 13.10.2022, 12:07 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата aokost ( ) Ведь если следуя логике на выходе ХХ будет 12,6В
Я вчера так сделал и проверил - не заряжает полностью как и писал раньше
Вот такая дурацкая электроника в хитачи просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
divborman
|
Дата: Среда, 19.10.2022, 00:39 | Сообщение # 16
|
|
|
Цитата Anat78 ( ) должен гореть
Отдали зарядное, аккум был переделан на 4s давно, заряжался с внешнего разъёма. Стоит bms на ВМ3541, белая которая.
Восстановил контакты Т & S на батарее.
Заменил zd2 в зарядном, напряжение на выходе 19,5В.
Светодиод включается при установке батареи.
Периодически контролировал напряжение на аккуме.
Снял батарею, когда напряжение стало 17В на ней.
Светодиод зарядного должен гаснуть по достижении 16,8В?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 19.10.2022, 00:50 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата divborman ( ) Светодиод зарядного должен гаснуть по достижении 16,8В?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
divborman
|
Дата: Среда, 19.10.2022, 07:56 | Сообщение # 18
|
|
|
Дело не в bms, работает давно, без проблем...
За включение индикации Заряд отвечают цепи D6, D9, D11. При наличии на любом из них, а это S, T, ток заряда, высокого уровня , светодиод загорается.
Первоначально, пока контактов на батарее не было, S&T зашунтировал на плате зу. Заряд засветился даже без аккума.
После этого и восстановил контакты.
Схемно только S отключает 3842.
Т&ток фактически объединены на компараторе.
Vr1 я не убавлял, может быть в этом дело...
|
|
|
|
|
|
Anat78
|
Дата: Среда, 19.10.2022, 10:44 | Сообщение # 19
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата divborman ( ) Схемно только S отключает 3842.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
divborman
|
Дата: Среда, 19.10.2022, 20:21 | Сообщение # 20
|
|
|
Цитата Anat78 ( ) то будет гаснуть индикатор
Дык он у меня и не загорелся при установке батареи в слот.
"так вот, началось это в те самые времена, когда Иисус Христос сказал впервые - Оммм" (из одной старой песни)
Было всё так:
Аккум 4s, 15,5В на момент установки в зарядное, бмс, из действующих контактов только +&-.
Вставляю, заряд не идёт, не бежит, в общем зу спит.
Ставлю перемычки на плате зу, 7.5кОм. Зу светится само по себе, без аккума.
Переношу перемычки, шунт в батарею, зу работает при установке, но отключения нет.
Пока всё логично, зу отключает аккум по температуре же.
Мысли вслух... И тему про батарею читал. Не по диагонали. Бмс, отключает батарею при достижении порогов, зу видит, что нет тока, гаснет...проклятые урановые рудники... Надо от теории к практике переходить.
|
|
|
|
|
|
ACKET
|
Дата: Среда, 30.08.2023, 12:09 | Сообщение # 21
|
|
|
Цитата Anat78 ( ) в 3 добавил
Менял стабилитроны, менял... Самое близкое напряжение получилось 21,18В со стабилитроном на 20В... С другими такими же либо 19,5, либо 22,1... Оставил на 21.18. Светодиод по окончании зарядки не гаснет, нужно ещё транзисторы поменять - после сбоя выгорел операционник, 2 резистора и 2 транзистора. Остальное поменял - заряжает, но контроль не чухает ничего...
Сообщение отредактировал ACKET - Среда, 30.08.2023, 12:16 |
|
|
|
|
|
Anat78
|
Дата: Среда, 30.08.2023, 12:55 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
пдф нет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ACKET
|
Дата: Четверг, 31.08.2023, 11:45 | Сообщение # 23
|
|
|
Заменил неисправные транзисторы. Но характер работы не изменился... Зарядка отключается, но светодиод не тухнет. Загорается он даже если просто оголовок от АКБ вставляешь с датчиками, без АКБ... Что вляет на его выключение по достижении заряда АКБ? где копать? Операционник заменил, правда потом оказалось, что ЧИП и ДИП не те транзисторы прислал - вместо NPN оказались PNP? но сгореть, вроде не должен был...
В общем забил... Всё живое, напряжение получилось чётко 21В выставить, защитный стабилитрон поставил на 24В. Ну а то, что диод не тухнет, - фиг с ним... За пару часов зарядка в любом случае заканчивается... для уверенности можно на 3 часа оставить с гарантией... Достало меня в этом старом хламе ковыряться...
Сообщение отредактировал ACKET - Пятница, 01.09.2023, 00:24 |
|
|
|
|
|
javandrp
|
Дата: Понедельник, 25.09.2023, 18:33 | Сообщение # 24
|
|
|
Доброго времени суток, такой вопрос. Раскололся фильтр синфазных помех обозначенный на схеме L1 он же UT20-0305631. Я его выпаял и вместо него кинул две перемычки. Работает исправно, заряжает АКБ, но долго ли она еще будет работать? Имеет ли смысл ставить вместо перемычек аналог UT20-0305631, например B82732R2901B030? Это более менее похожий на него фильтр(по характеристикам).
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.09.2023, 09:58 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
достаточно перемычек
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
divborman
|
Дата: Суббота, 04.11.2023, 21:38 | Сообщение # 26
|
|
|
Краткий курс, с картинками, метаморфозы в НОРМАЛЬНОЕ зарядное устройство.
Для этого понадобится десяток резисторов и пара tl431. Ну и один оптрон...
Преамбула.
Зарядное нужно было срочно, поэтому поставил стабилитрон, как писал ТС.
Всё ничего, НО, термостабизация никакая. С прогревом, напряжение легко уплывало на +0.3В. Стабилитрон, кстати сборный, был подобран ровно на 16.8В.
Поэтому на скорую руку слепил отключение на реле, так как делал на китайском зарядном а-ля макита.
Своего рода костыль...
Амбула))

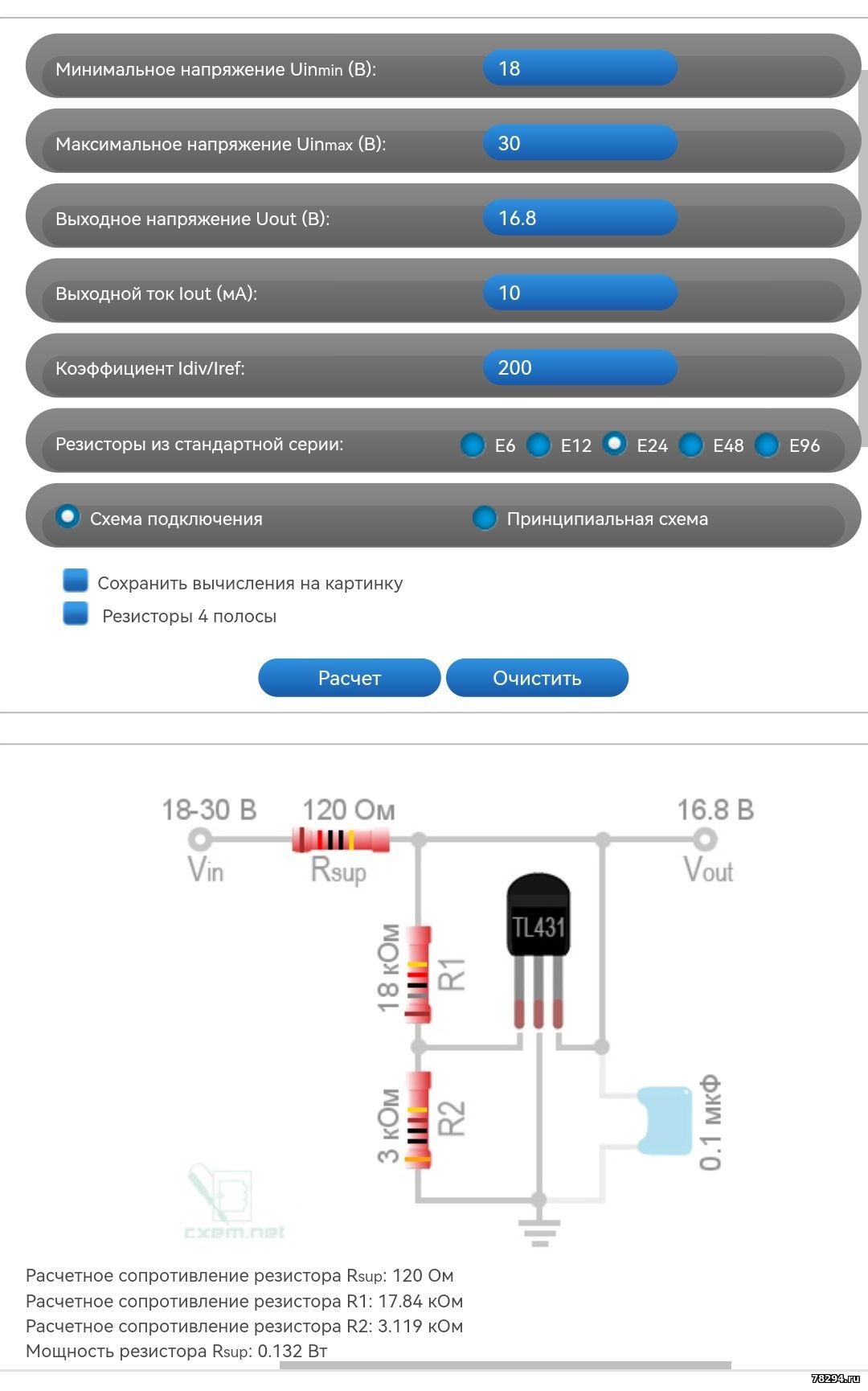

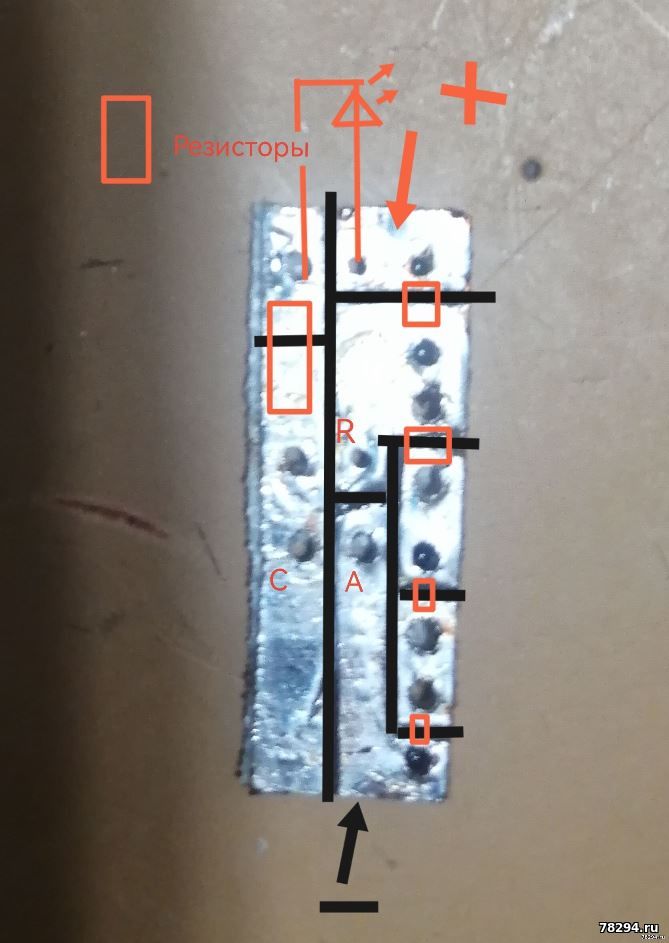

Для начала нужно собрать пару макеток на основе tl431, по типовой схеме.
Ну и распаяем её на кусочке текстолита.

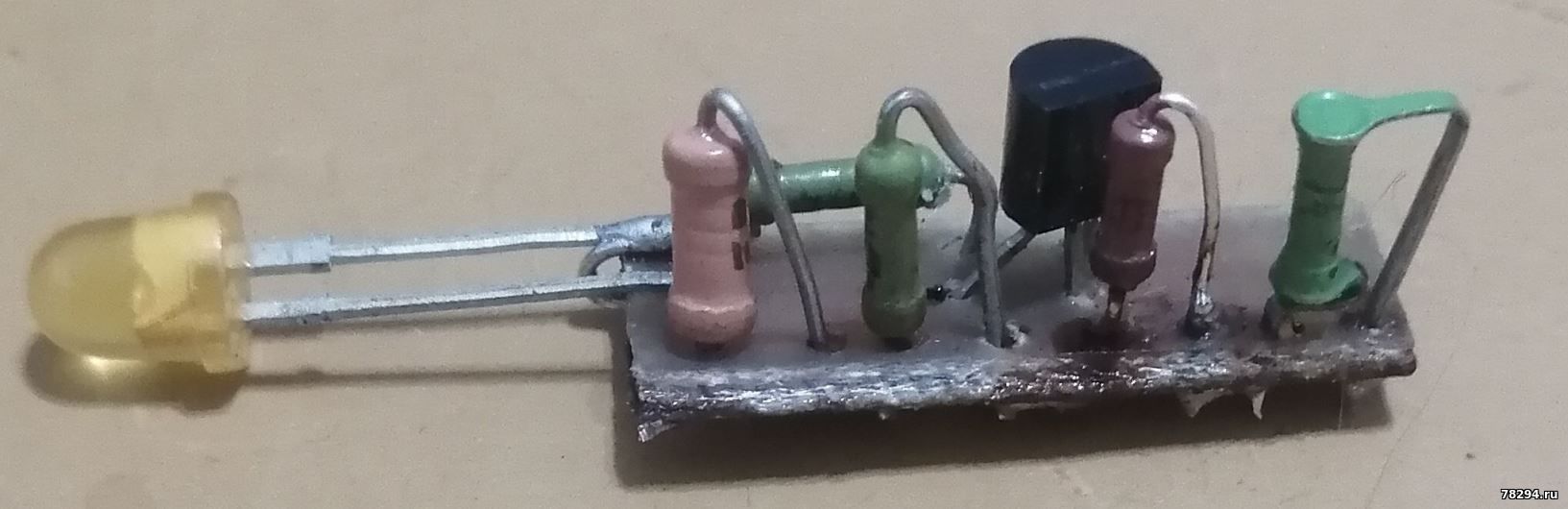

Это пример индикатора заряда, на нем плюс резистор и светодиод.
Сообщение отредактировал divborman - Суббота, 04.11.2023, 21:40 |
|
|
|
|
|
divborman
|
Дата: Суббота, 04.11.2023, 21:43 | Сообщение # 27
|
|
|

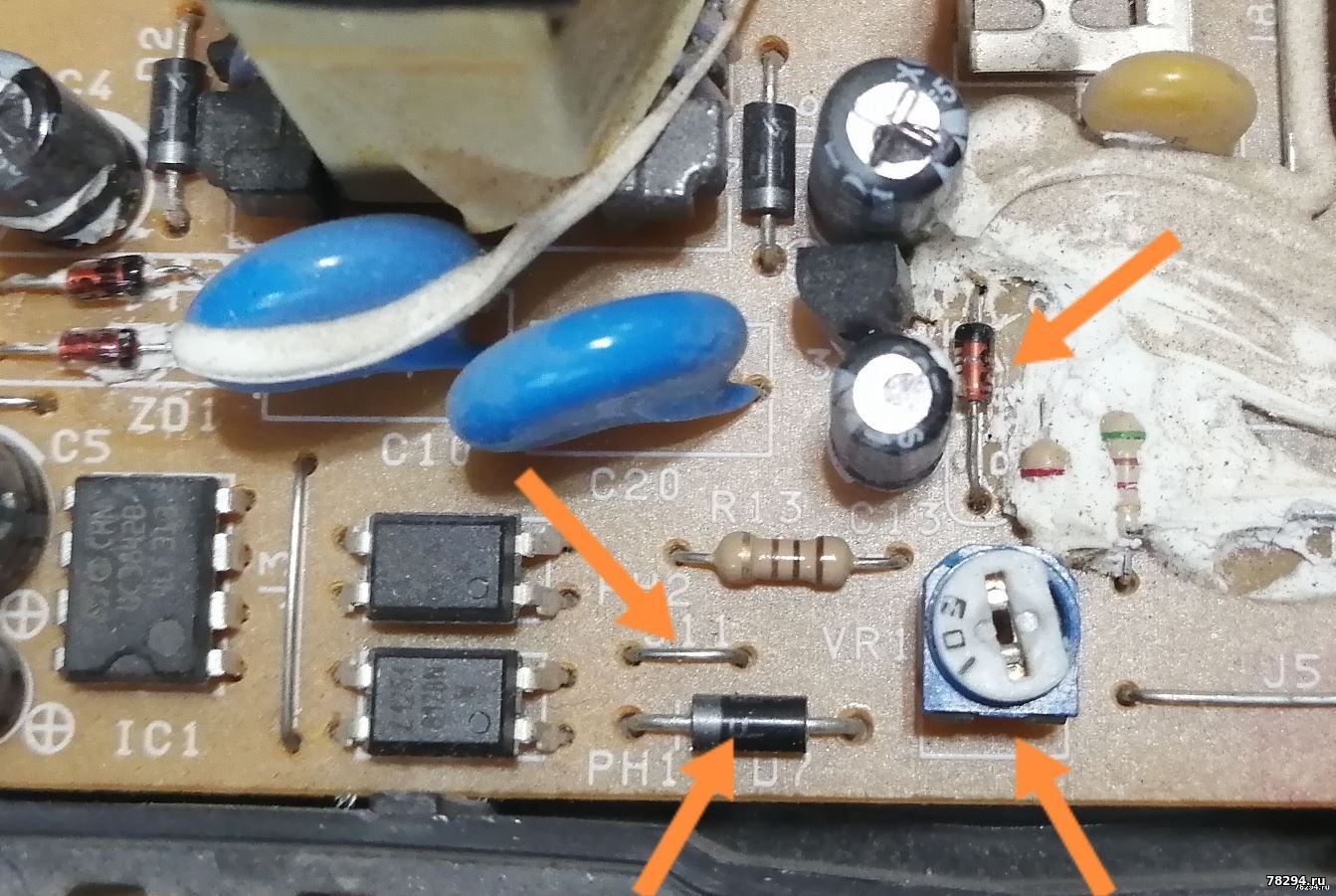

Переделки на плате-

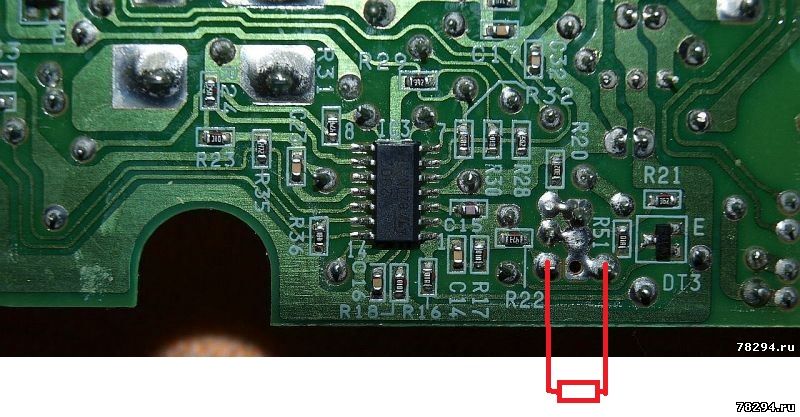

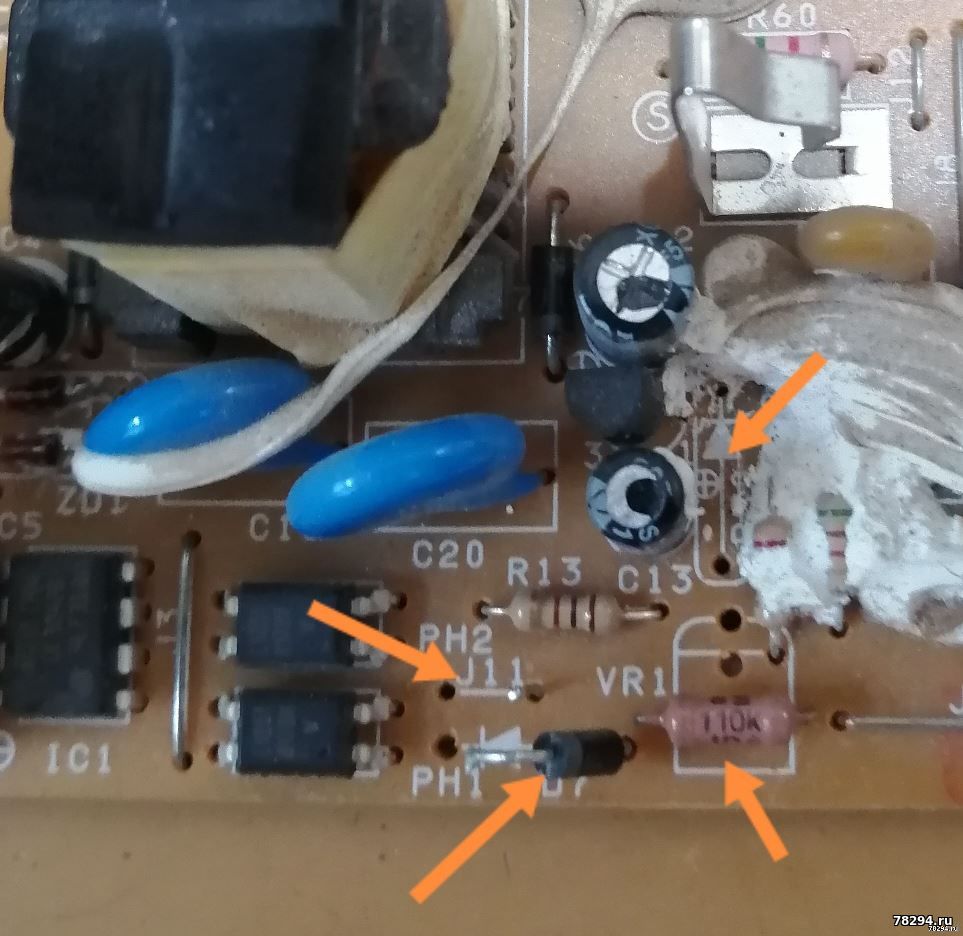

1.Заменить подстроечник на постоянный резистор, ток по номиналам резистора указан у ТС.
2.Отпаять с одной стороны перемычку

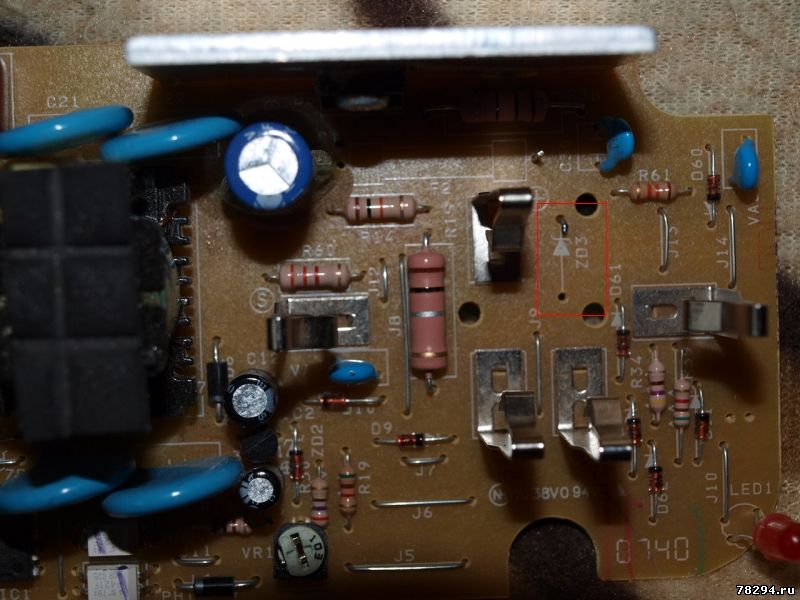

3.Удалить стабилитрон
|
|
|
|
|
