Переделка зарядного HITACHI UC10SFL на 220 вольт
Anat78 Дата: Четверг, 04.04.2019, 13:06 | Сообщение # 1

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 650
  • Репутация: 4
Anat78

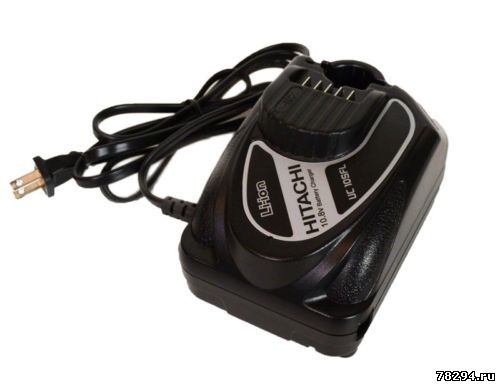

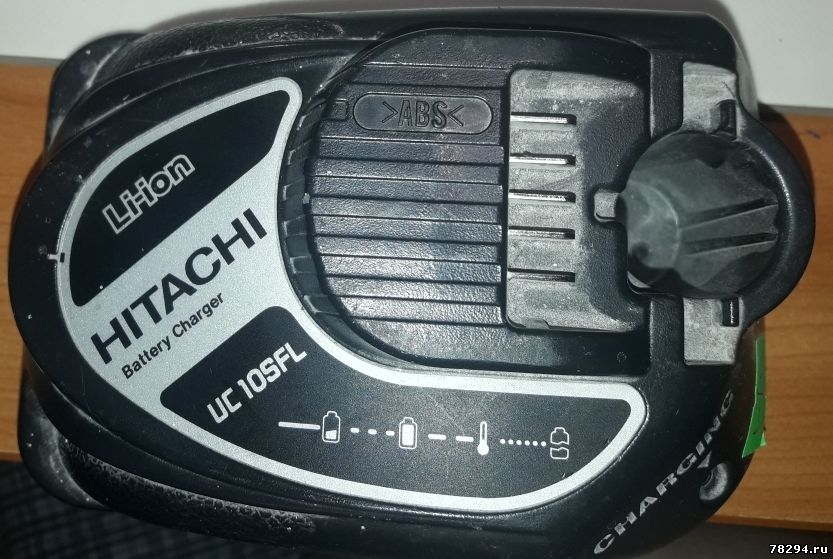

Переделка зарядного HITACHI UC10SFL на 220 вольт



Служит для зарядки литиевых акб HITACHI 10,8 вольт током 2А
Мощность потребления - 35ватт
Инструкция HITACHI UC10SFL : https://www.manualslib.com/manual/794263/Hitachi-Uc-10sfl.html

Для переделки на 220в можно просто использовать адаптер http://www.78294.ru/forum/16-31-1

Или перепаивать детали:

привожу перечень деталей, которые надо заменить/доустановить(в скобках - номинал в 110в версии):

R2 - 1вт кр-син-жел-зол 16*10000 ом 5% (сер-кр-ор-зол 82*1000 ом 5%)
R13 - 0,5вт кр-кр-жел-зол 22*10000 ом 5%(кор-зел-жел-зол 15*10000 ом 5%)
С2 - 47мкф 400в(100мк 200в)
FET1 - K2632 на радиаторе(K2617 без радиатора)
C35 - 331 2kv 330 пф 2000в(отсутствует)
С1 - 0,22мкф 275в(0,1мк 275в)
R9 - 0,25вт фиол–зел-сереб-зол 75/100 ом 5%(ор-ор-сереб-зол 33/100 ом 5%)
R80 - 0,5вт син-сереб-черн 68*1 ом(отсутствует)
С32,С34 - BCI 250v X1Y2 TJ508 - сильно не стал разбираться с расшифровкой - поставил такие же синие 472 250v X1Y2 (отсутствуют)
R7 - кор-чер-чер-чер-кор 100*1 1%(жел-син-чер-зол-кор 460/10 1%)
R10 - 913 91*1000 ом – вместо SMD поставил обычный - припаял к 8 и 4 ноге микросхемы (563 56*1000 ом)

Зарядное работает, во вторичке напряжение 12,7 и 5в , как до переделки при работе от 110в. Напряжение питания микросхемы UC3842 17v (на 7 ноге) – как рекомендовано в даташите.

цена деталей - около 200р

Прикрепления: 4371847.jpg(20.4 Kb) · 8349393.png(146.6 Kb)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
Anat78 Дата: Четверг, 04.04.2019, 13:18 | Сообщение # 2

Администраторы

Anat78

Генерал-лейтенант

  • Сообщений: 650
  • Репутация: 4
Anat78

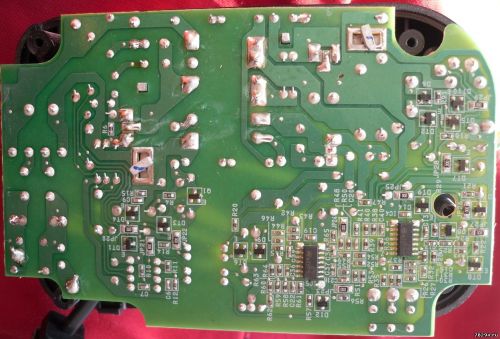

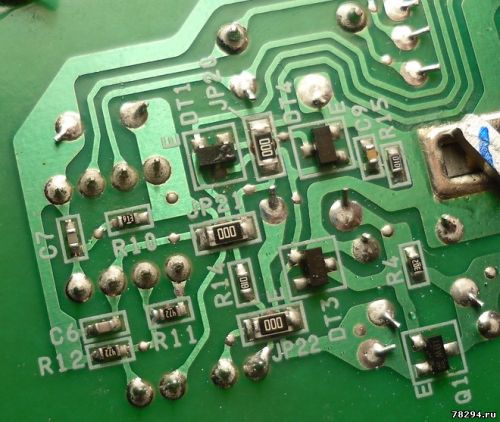

Плата зарядного европейская на 220 вольт:
