Переделка зарядного HITACHI UC10SL2 на 220 вольт
Anat78 Дата: Четверг, 04.04.2019, 14:13 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений:8071
  • Репутация:67±
Anat78

Переделка зарядного HITACHI UC10SL2 на 220 вольт
HITACHI UC10SL2 схема

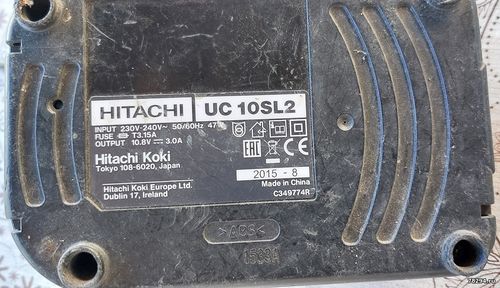

Служит для зарядки литиевых акб HITACHI 10,8 вольт током 3А
Мощность потребления - 47ватт
Инструкция HITACHI UC10SL2 : https://www.manualslib.com/manual/1090043/Hitachi-Uc-10sl2.html







Для переделки на 220в можно просто использовать адаптер http://www.78294.ru/forum/16-31-1

Или перепаивать детали:
Конденсатор стоит родной 100мкф на 200в - менять на 33мкф 450в.
Входные Диоды LR 207(1000v) - не менять
Транзистор силовой стоит на 600вольт, желательно заменить на 800 вольтовый
Трансформатор надо перемотать первичную обмотку - увеличить количество витков в 2 раза

Доступно только для пользователей















По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 15.06.2019, 19:19 | Сообщение # 2

Администраторы

Anat78

Подполковник

  • Сообщений:8071
  • Репутация:67±
Anat78

IC1 725057 6 ног
IC2 - SN7805PI Выходное напряжение, В 5, Максимальный ток нагрузки, А 1
IC5 - R5F102AAA https://www.alldatasheet.com/datashe....AA.html
D5 - HBR10200 10(2×5)A VRRM 200 V Tj175 °C VF(max)0.75V
FET1 - P4NK60ZFP 1N-CHANNEL 600V  1.76Ω 4A TO-220

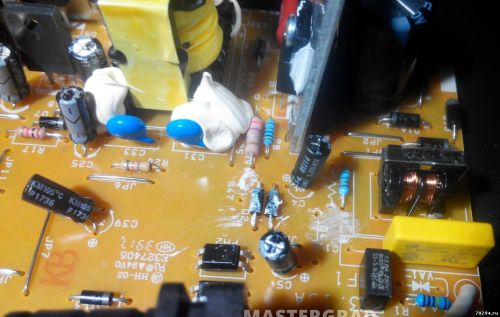

Еще фото:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
jenizbek Дата: Пятница, 06.08.2021, 12:55 | Сообщение # 3

Пользователи

jenizbek

Рядовой

  • Сообщений:2
  • Репутация:0±
jenizbek

Доброго времени суток.
Подскажите аналог микросхемы IC1 725057.   Пробило полевик и IC1 плюс пару резюков.
Anat78 Дата: Пятница, 06.08.2021, 13:32 | Сообщение # 4

Администраторы

Anat78

Подполковник

  • Сообщений:8071
  • Репутация:67±
Anat78

Срисовывайте куда какая нога идет, подберу аналог шим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
jenizbek Дата: Пятница, 06.08.2021, 17:22 | Сообщение # 5

Пользователи

jenizbek

Рядовой

  • Сообщений:2
  • Репутация:0±
jenizbek

Хватит этого кусочка схемы?
 https://ltdfoto.ru/image/ExCXqG

Добавлено (08.08.2021, 21:41)
---------------------------------------------
cтраница с картинкой шимки

http://piccy.info/view3/15044946/f118737ec05680810e89b79be9383e52/

Сообщение отредактировал jenizbek - Суббота, 07.08.2021, 11:50
Anat78 Дата: Вторник, 10.12.2024, 00:14 | Сообщение # 6

Администраторы

Anat78

Подполковник

  • Сообщений:8071
  • Репутация:67±
Anat78

увы ничего так и не открылось
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alex254880 Дата: Вторник, 07.10.2025, 19:44 | Сообщение # 7

Пользователи

alex254880

Рядовой

  • Сообщений:4
  • Репутация:0±

 Здравствуйте, не могу определить по фото номинал резистор R8, кто знает подскажите пожалуйста.

Добавлено (08.10.2025, 17:42)
---------------------------------------------
У меня это устройство изначально на 220v на форуме есть схема на него?

Anat78 Дата: Четверг, 09.10.2025, 00:45 | Сообщение # 8

Администраторы

Anat78

Подполковник

  • Сообщений:8071
  • Репутация:67±
Anat78

R8 - 110ом
