Зарядное устройство Hitachi UC18YGL2 Li-Ion 7,2-18В 2а схема
Anat78 Дата: Суббота, 06.02.2021, 16:26 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Зарядное устройство Hitachi UC18YGL2 Li-Ion 7,2-18В 2 а схема и ремонт

Зарядное позволяет заряжать батареи литиевые и кадмиевые Li-IonNi-MH
Ni-Cd от 7.2 до 18 V током 2а





Инструкция: https://www.hikoki-powertools.com/manual_....905.pdf

https://www.manualslib.com/products/Hitachi-Uc-18ygl2-4086065.html

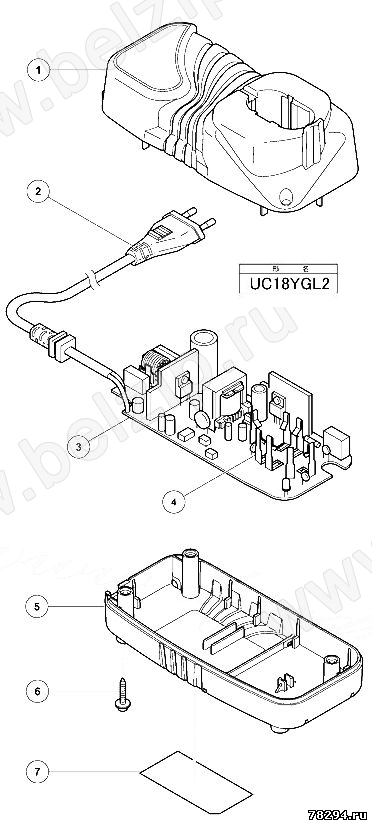

UC18YGL2 Деталировка:



uc3842b полевой транзистор к2624
R8-0,68ом
R3-4,2ом R3 4,8ом
R43 и R4 10ом,

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 06.02.2021, 19:07 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Еще фото











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 06.02.2021, 19:12 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

Батарея Хитачи 18 вольт которая обычно идет в комплекте с этим зарядным





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 07.02.2021, 01:17 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
microssoligorsk Дата: Понедельник, 02.10.2023, 10:22 | Сообщение # 5

Пользователи

microssoligorsk

Рядовой

  • Сообщений:12
  • Репутация:0±

Дня доброго,может подскажете по этой зарядке,работает в холостом режиме,но как только ставишь батарею вырубается,на холостом режиме на низкой стороне,на кондёр 4.5 вольта,может подскажете куда копать?)
Anat78 Дата: Понедельник, 02.10.2023, 10:42 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

4,5в это очень мало, смотрите по вторичке диод и обратную связь

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
microssoligorsk Дата: Понедельник, 02.10.2023, 11:06 | Сообщение # 7

Пользователи

microssoligorsk

Рядовой

  • Сообщений:12
  • Репутация:0±

Спасибо,буду вечером посмореть)

Добавлено (03.10.2023, 14:45)
---------------------------------------------
Посмотрел,на питании микросхемы шим 15.6 вольта и а тот момент когда светодиод мигает проседает до 14.5,может проблема в самом шиме,остальное что только не смотрел ,вроде как всё целое

korall2001 Дата: Вторник, 21.11.2023, 18:11 | Сообщение # 8

Пользователи

korall2001

Рядовой

  • Сообщений:1
  • Репутация:0±

Доброго времени суток. Прошу помощи  с ремонтом данного блока. Жутко греется R14, текстолит под ним почернел, цвет полос изменился до неузнаваемости. По фото в топике определил номинал 100 Ом. Один конец  идет на вывод D FET2. Транзистор был пробит, заменил. Включаю - снова нагрев, пробой транзистора. Смутил номинал R79 между G-S FET2. По надписи 010 должен быть 1 Ом. По факту в районе 7 кОм. То ли я неправильно вижу маркировку, то ли резистор подгорел. Подскажите верный номинал. Дальше пока не ковырял, буду благодарен за любую подсказку.
dedn73 Дата: Воскресенье, 21.01.2024, 18:09 | Сообщение # 9

Пользователи

dedn73

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата korall2001 ()
Смутил номинал R79 между G-S FET2. По надписи 010 должен быть 1 Ом. По факту в районе 7 кОм.
маркировка 01D. судя по ней это на 100 kOM.

Добавлено (21.01.2024, 18:12)
---------------------------------------------
номинал zd3 не подскажите? ЗУ uc18ygl2.

Anat78 Дата: Воскресенье, 21.01.2024, 19:13 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6912
  • Репутация:57±
Anat78

zd3 - 30в
