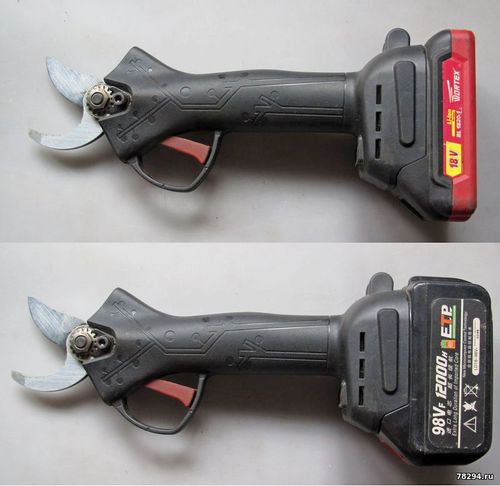

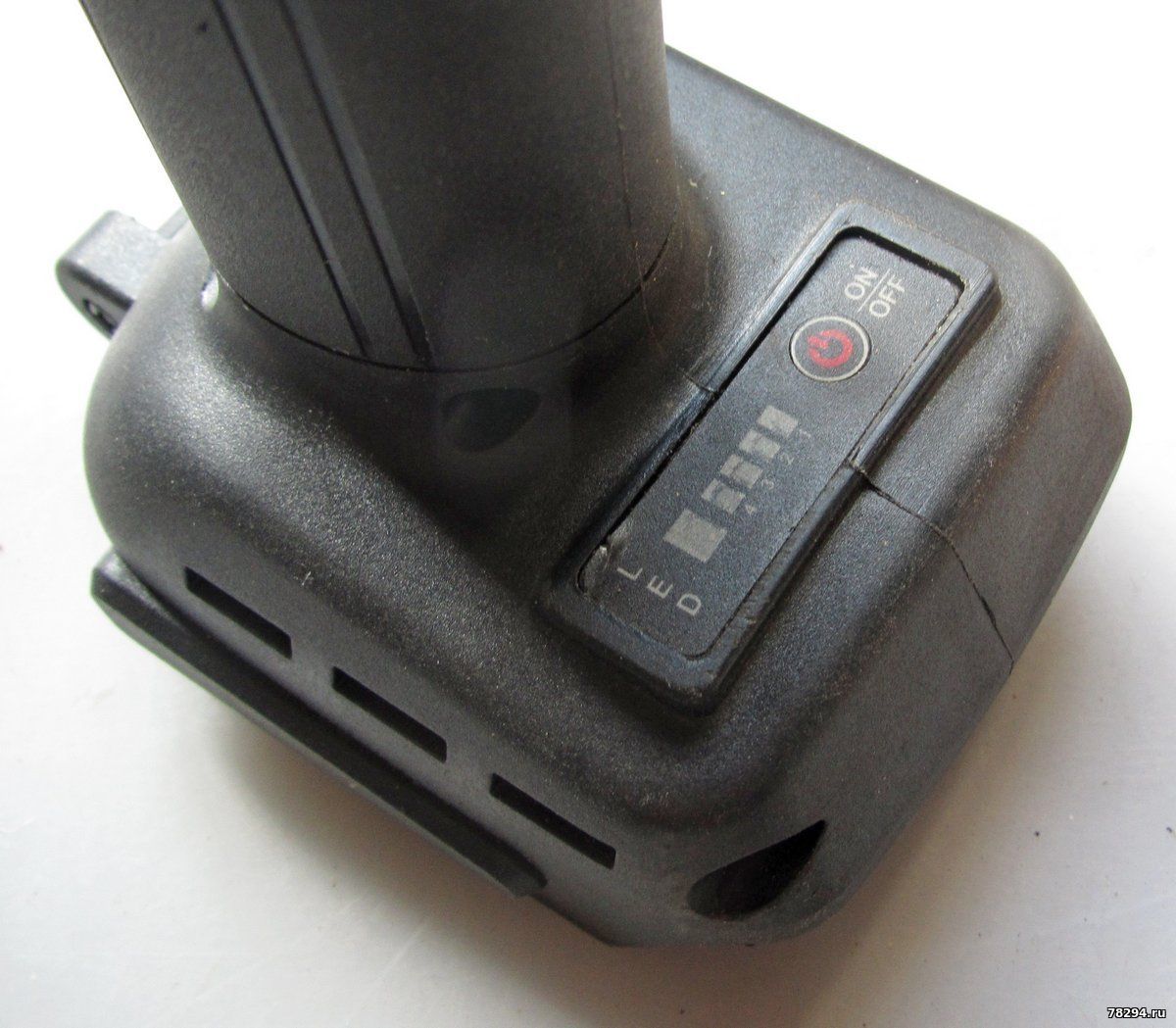

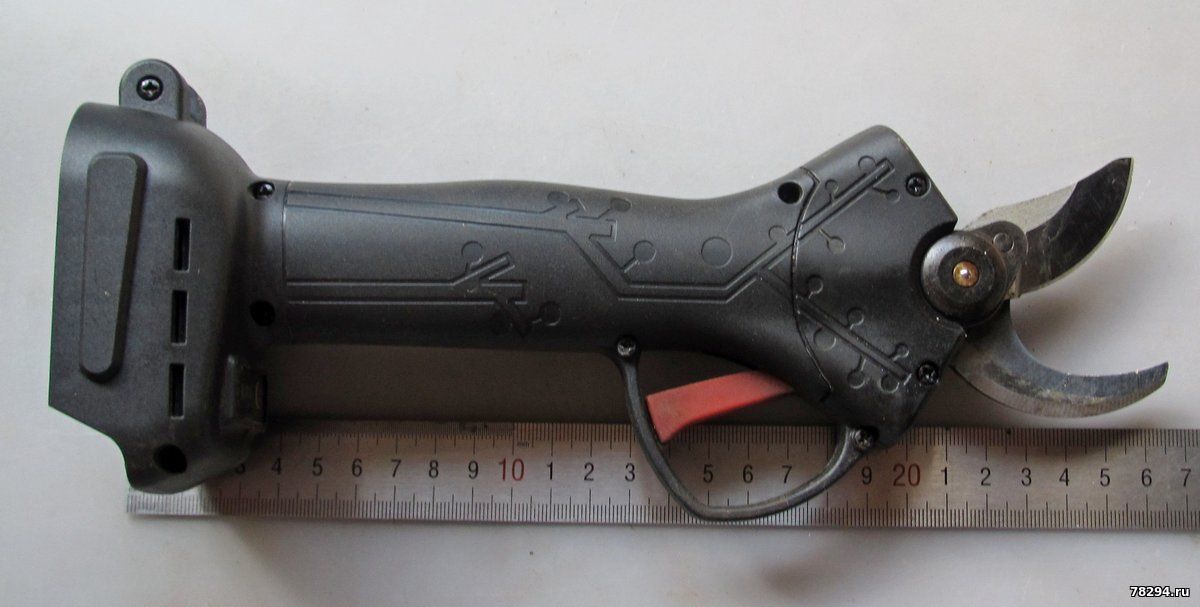

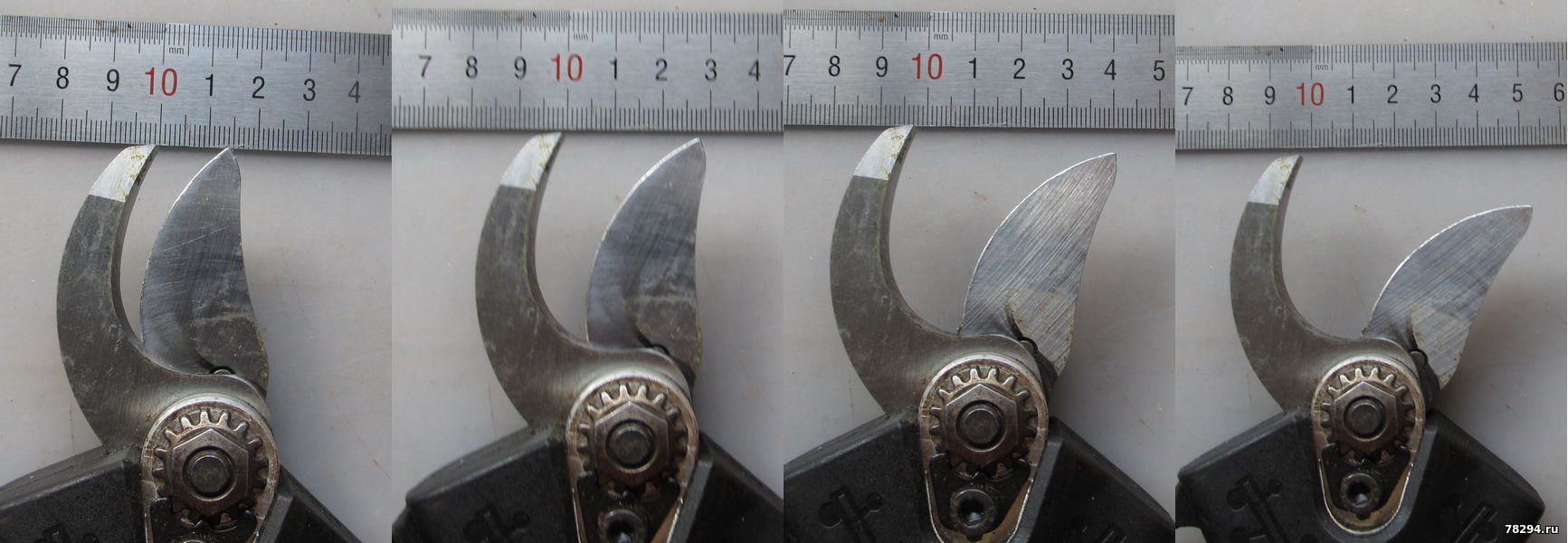

Секатор аккумуляторные китайские схема и ремонт
|
|
|
|
Anat78
|
Дата: Четверг, 11.09.2025, 09:52 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7887
- Репутация:65±
|

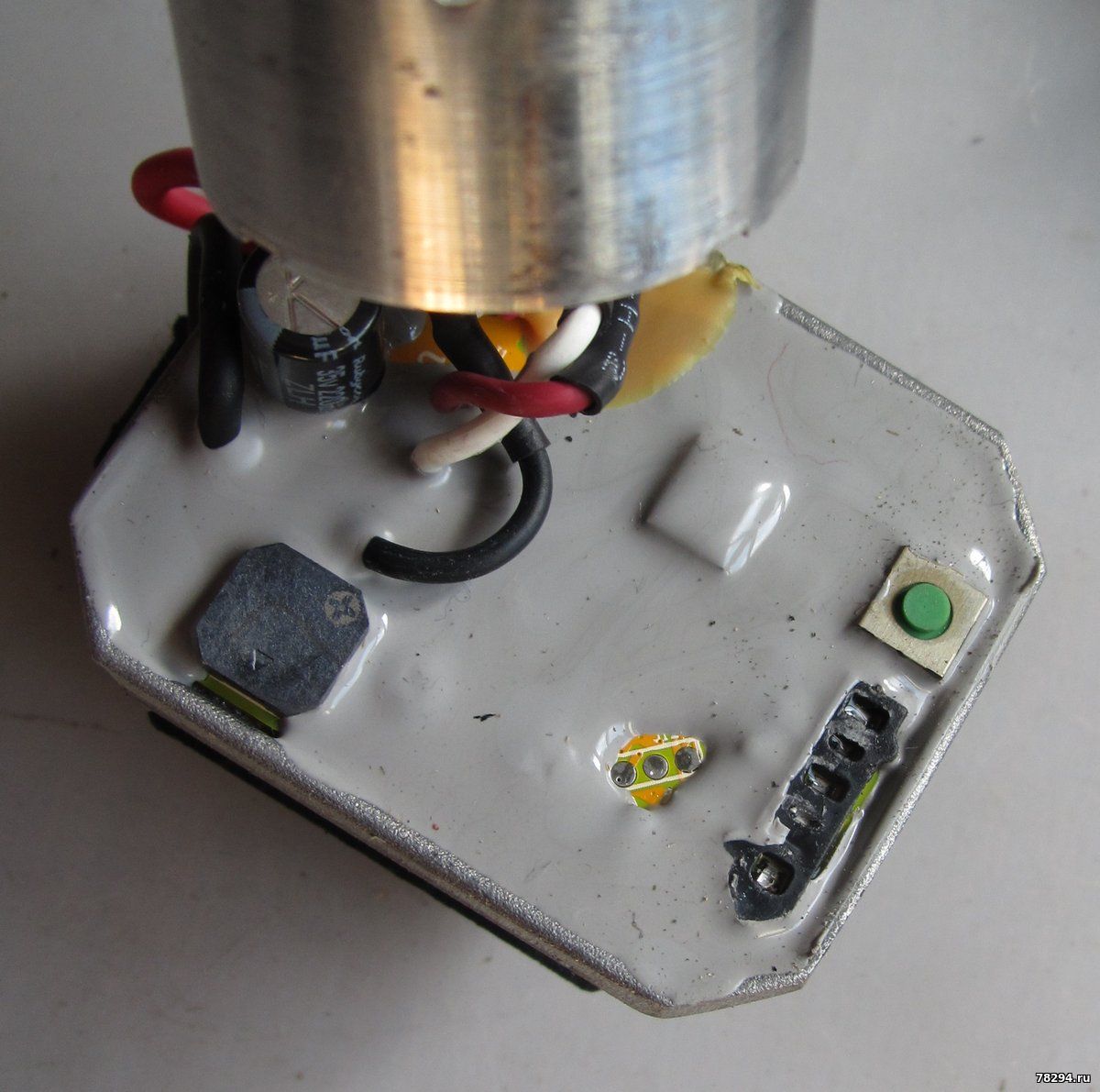

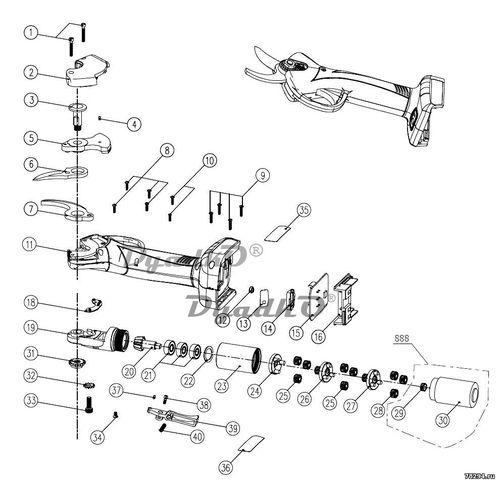

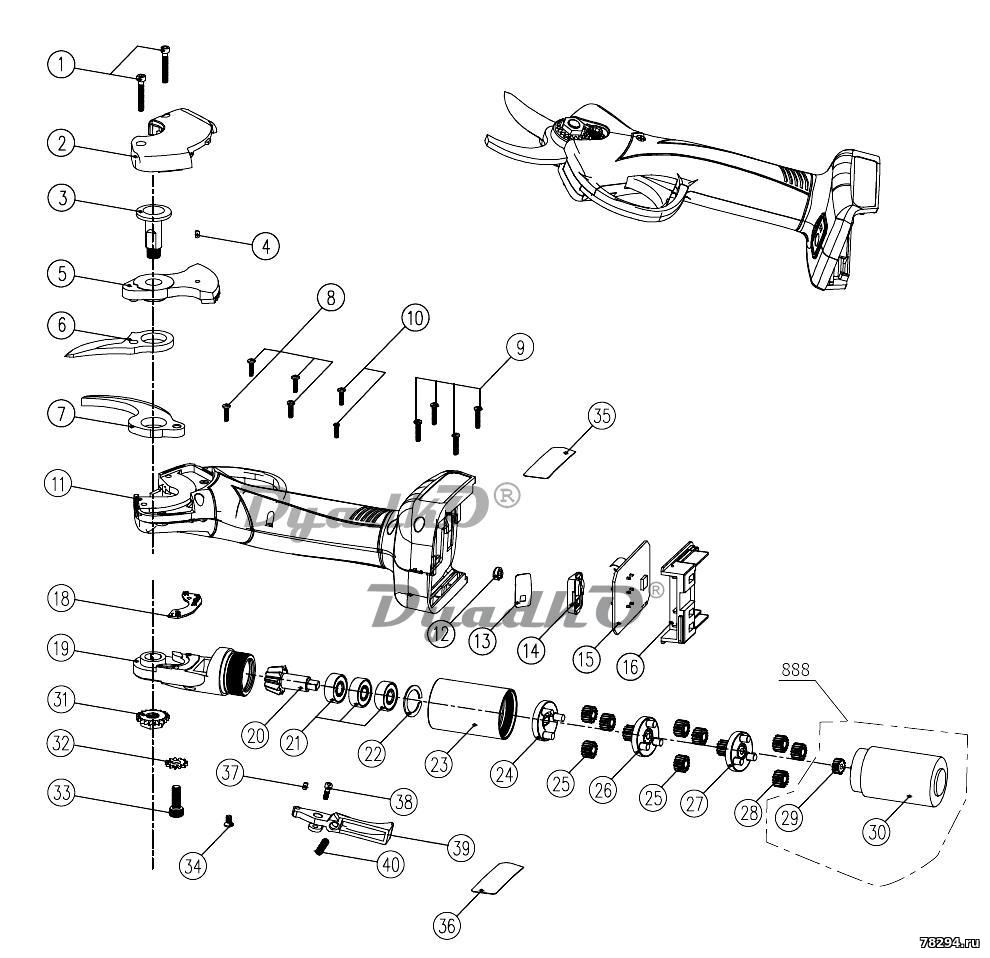

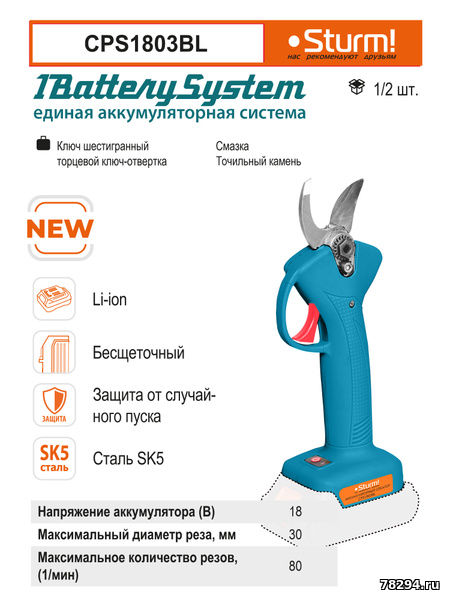

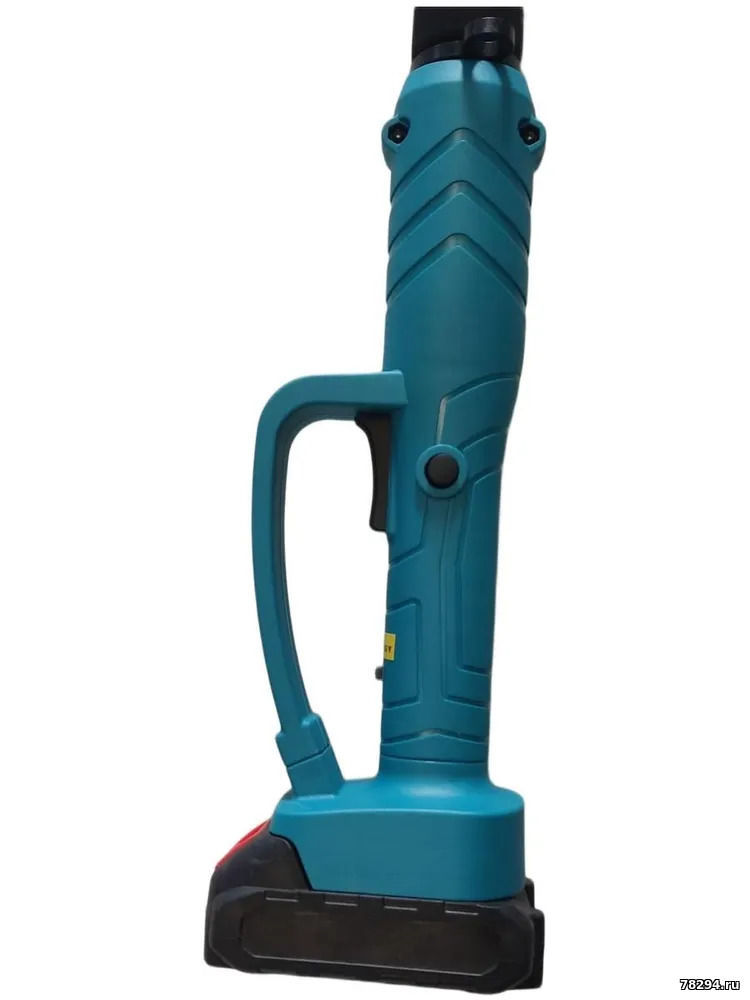

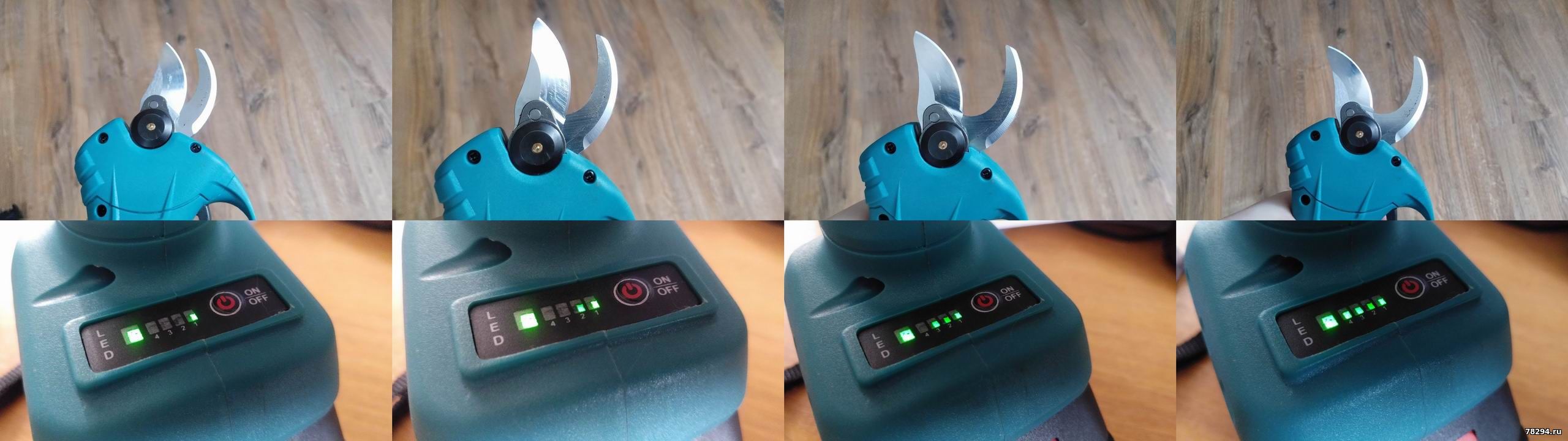

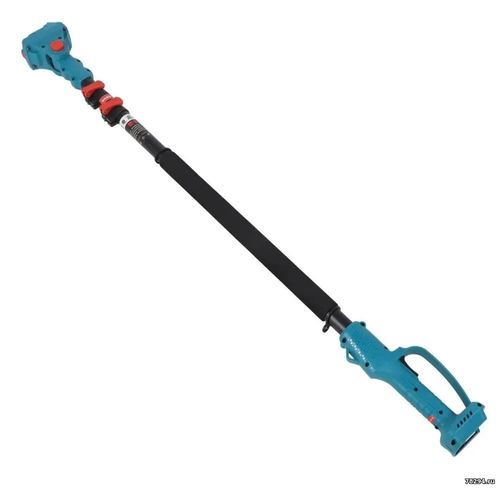

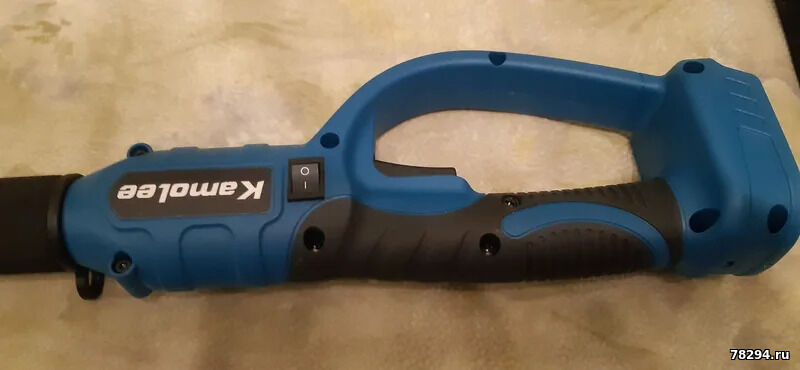

Удлинитель Kamolee для электрической пилы схема
Классная штанга, но... чтобы подключить аккумуляторные ножницы без танцев с бубном не обойтись:

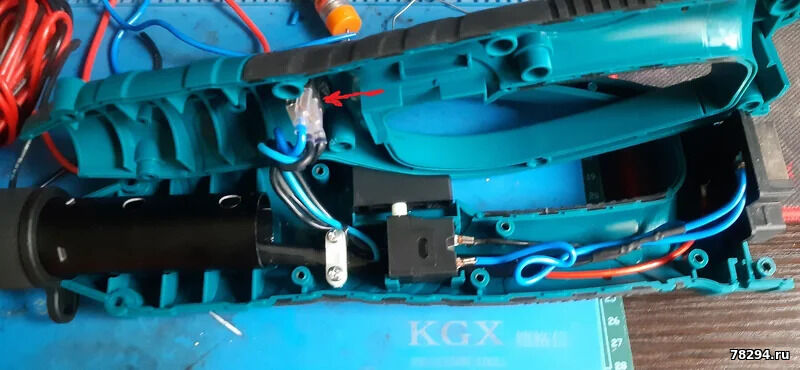

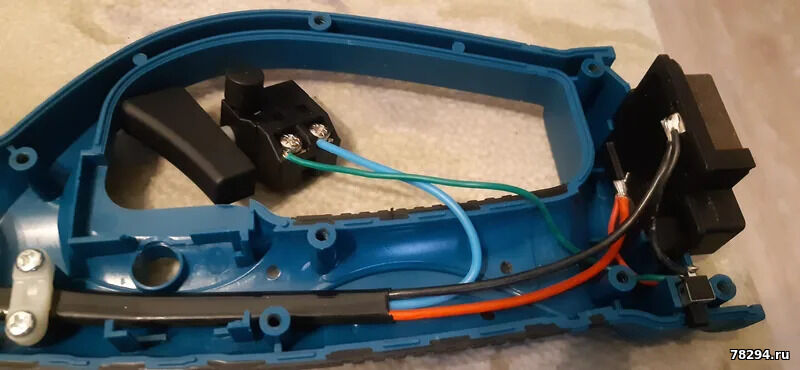

1. Добираемся до внутренностей рукоятки штанги

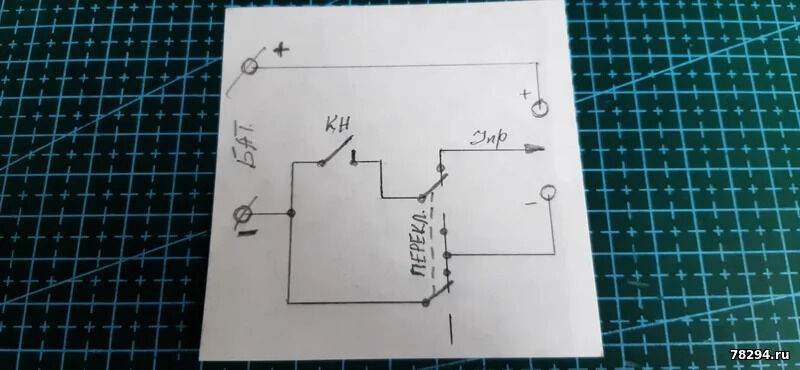

2. Находим свободное место для установки переключателя и устанавливаем его подсоединив его контакты к цепи управления штанги по схеме ( штатный
переключатель "+" "-" отключаем)

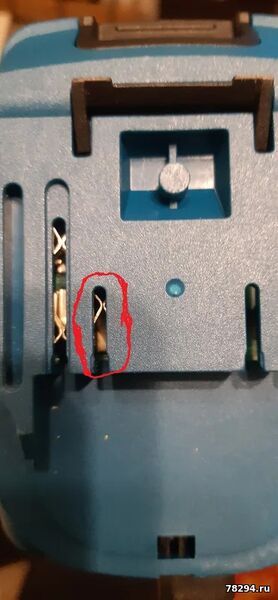

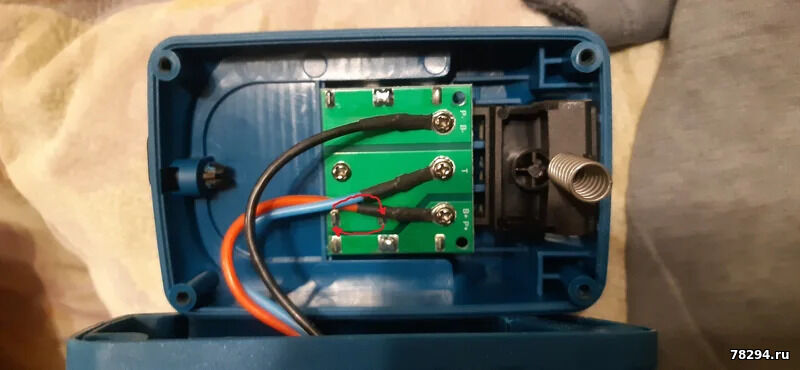

3. В "голове" штанги средний контакт лучше сразу развернуть на 180 градусов, т. к., если ответный средний контакт "папа" (как в моём
случае) окажется "Г" образным, то "перекладинка" этого контакта будет
проскакивать ответную часть и цепи управления не будет

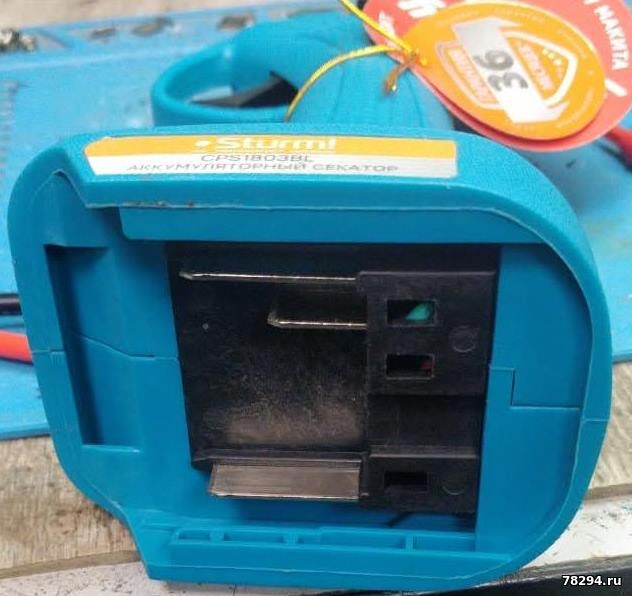

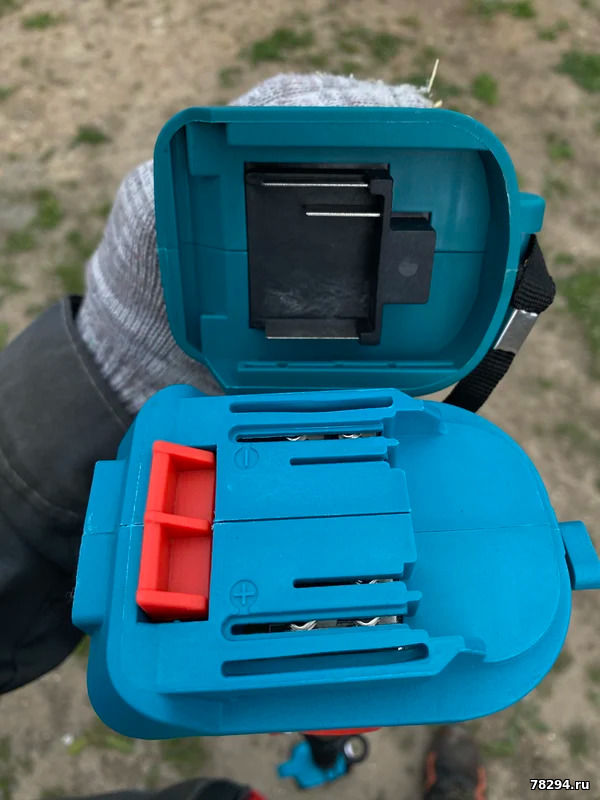

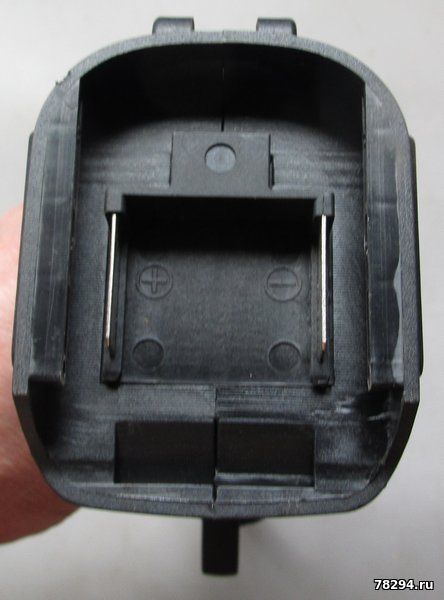

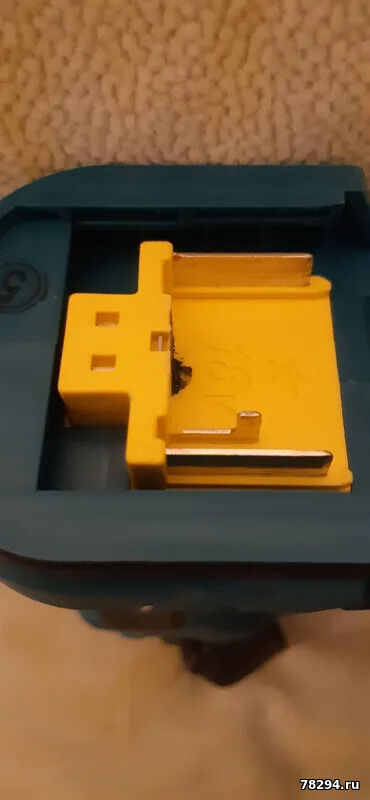

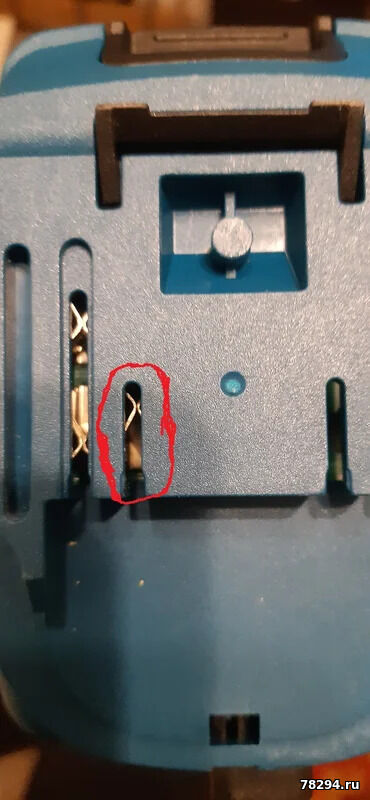

4. Разбираем тушку ножниц (если клема подключения аккумулятора двухконтактная- нам нужен третий контакт для управления через штангу) и
меняем клему на трёхконтактную. Чтобы, в дальнейшем, при установке
аккумулятора на ножницы и корректной установки ножниц на штангу до
фиксации защелки, придётся на вновь установленной трёхконтактной клеме
удалить часть выступа в средней её части.

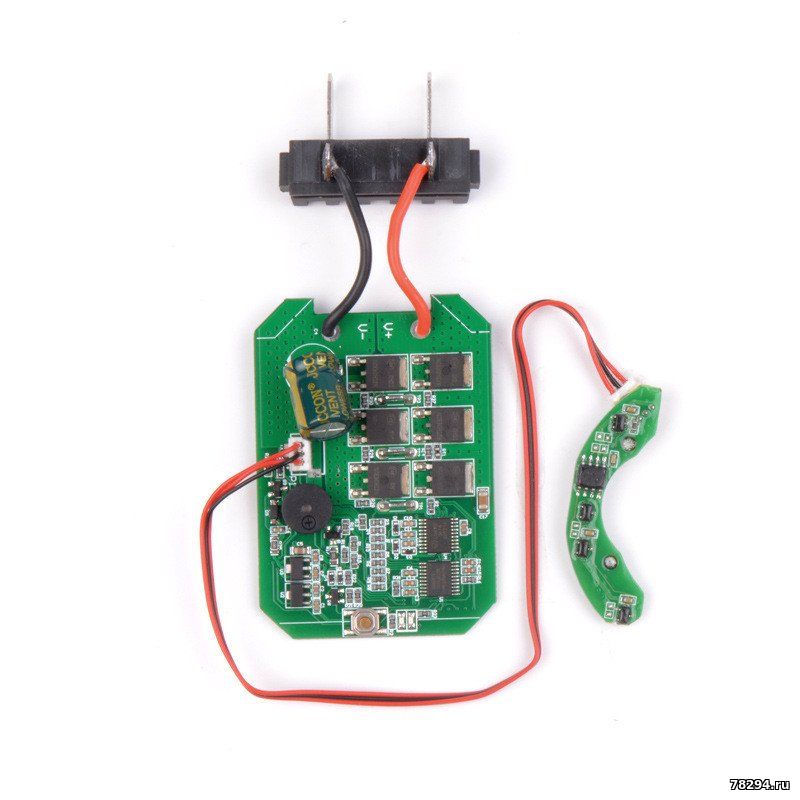

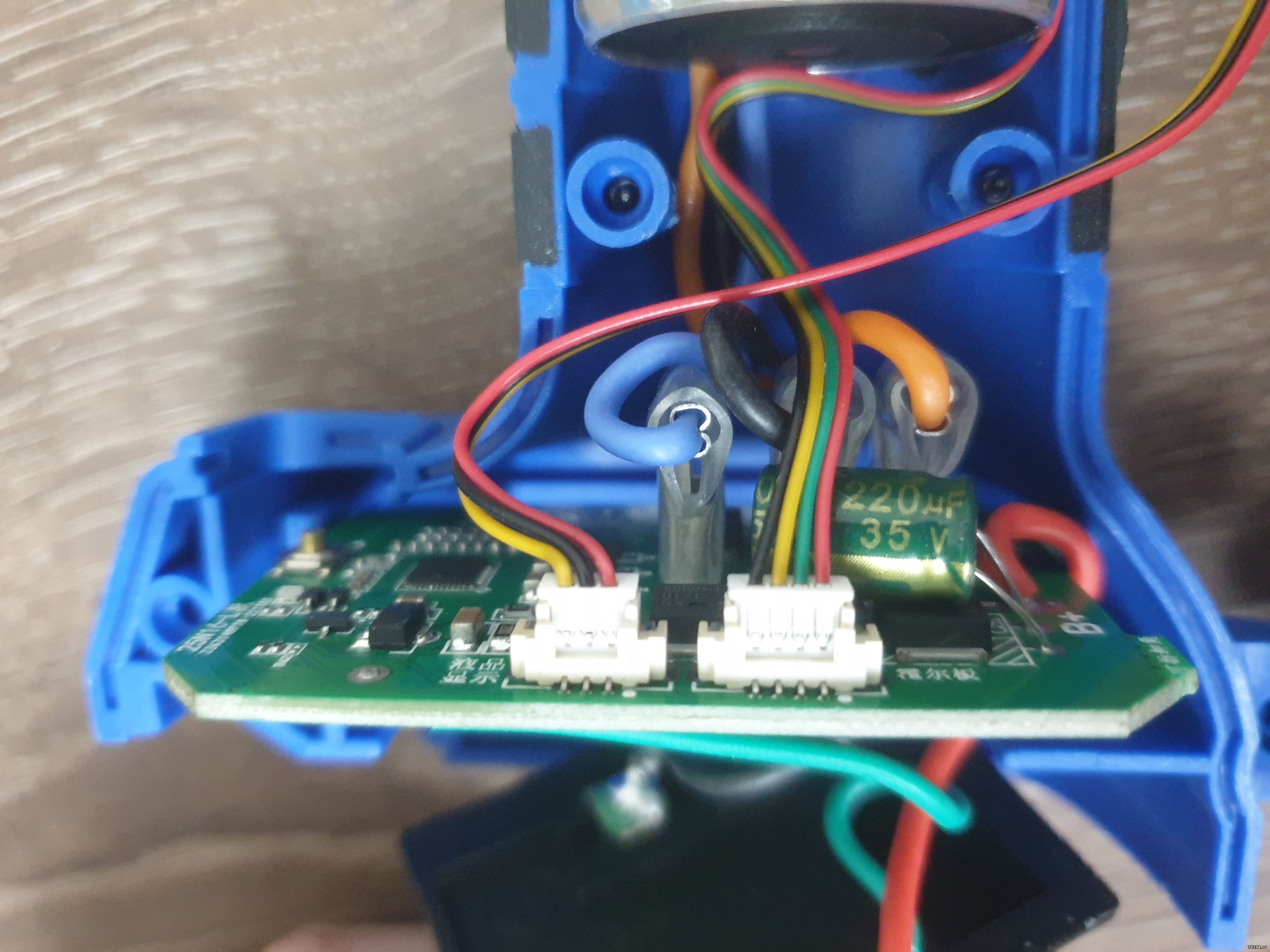

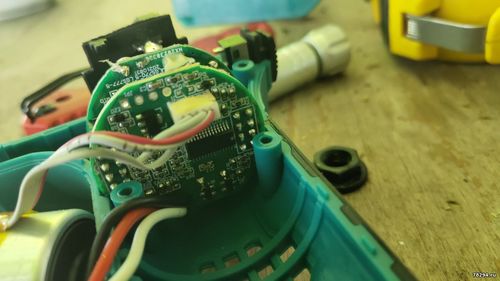

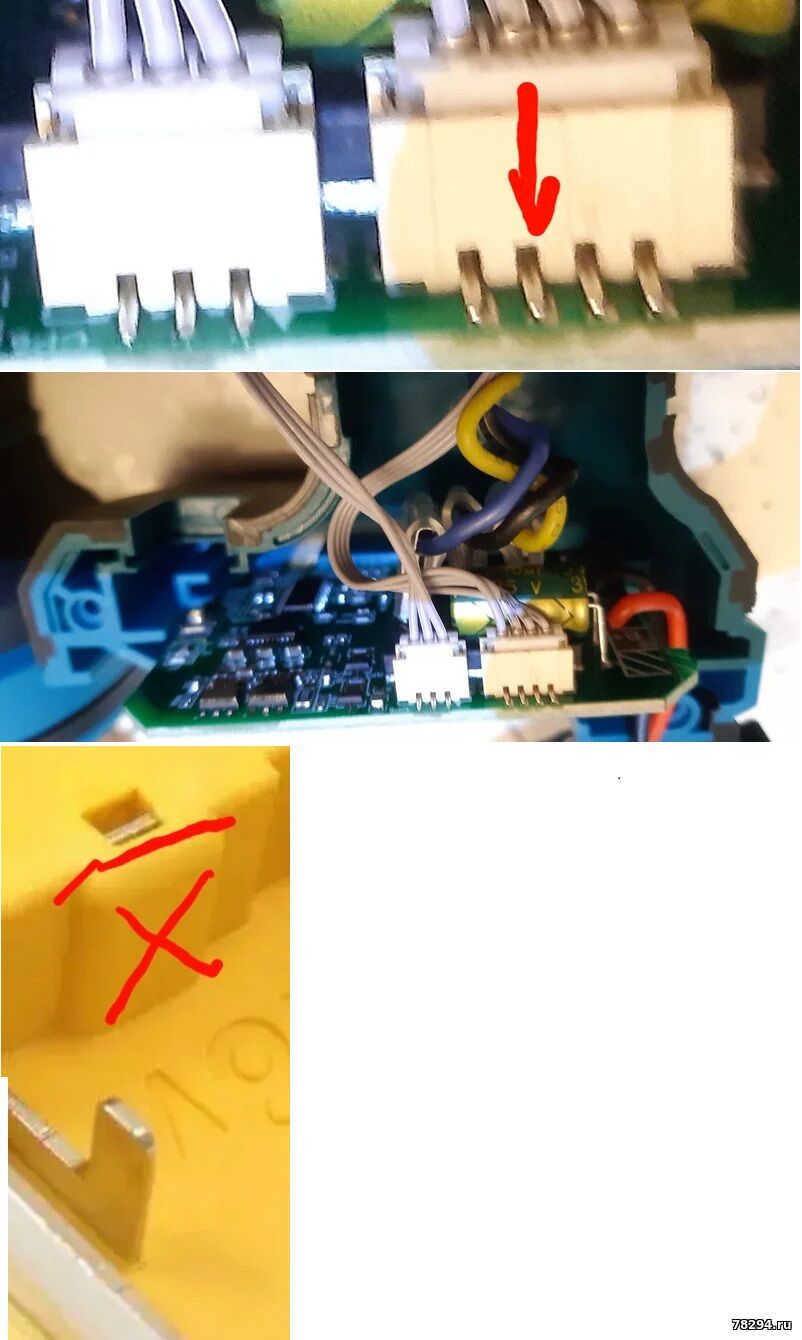

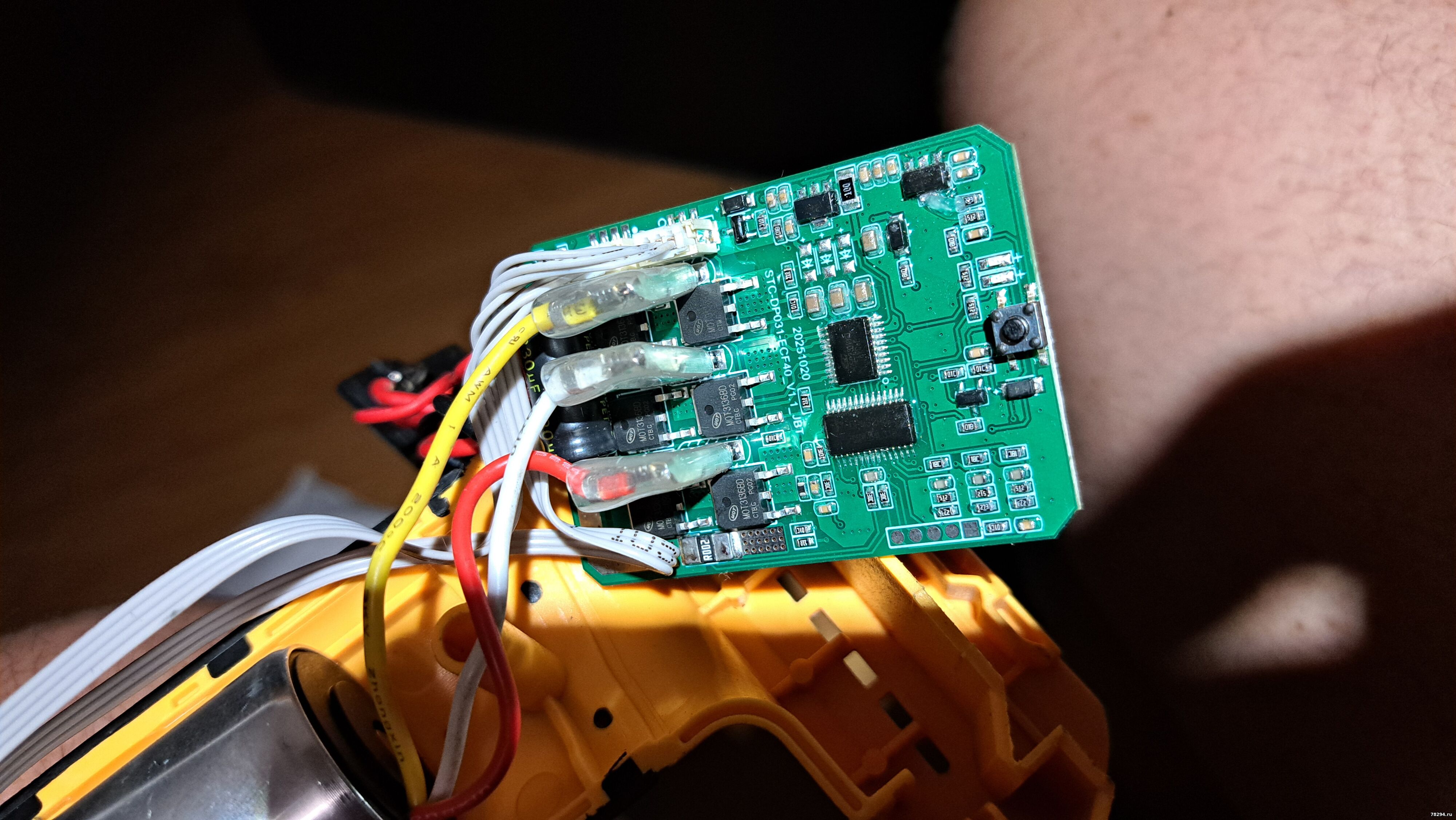

5. На плате ножниц находим беленький 4-х контактный разъём и подключаем вторую его ножку, через сопротивление 10 Ком, к среднему контакту клемы
подключения аккумулятора.
При (в моём случае) положении переключателя "I" на штанге происходит
управление ножницами, при положении переключателя "O"- остальными
аккумуляторными девайсами, как- мини пила, ушм, дрель и пр.,- при
условии предварительной фиксации их собственных штатных кнопок
включения.
Штанга отличная, Материалы, сборка качественные. Но под ножницы Makita сразу не подошла. Поменял клеммную колодку на 643852-2, пустил "+" и
центральный контакт напрямую, а на курок минус. Теперь штанга работает с
любыми инструментами типа Makita, но с фиксацией кнопки на самом
инструменте хомутом.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.09.2025, 11:01 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7887
- Репутация:65±
|

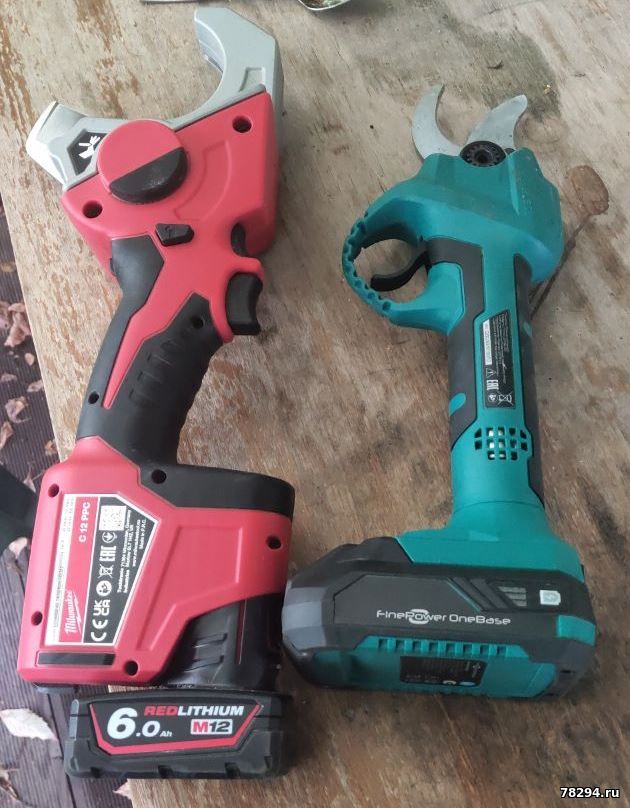

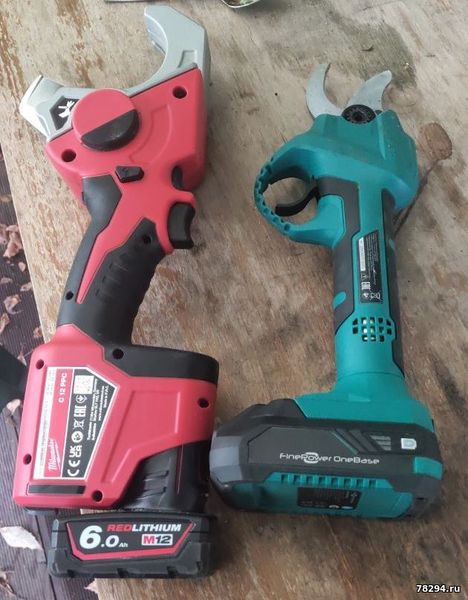

Секатор FinePower CPBL30 OneBase20 Без ЗУ, Без АКБ батареи Файнповер/зубр с-18/и пр совместимые.
https://www.dns-shop.ru/product....bez-akb

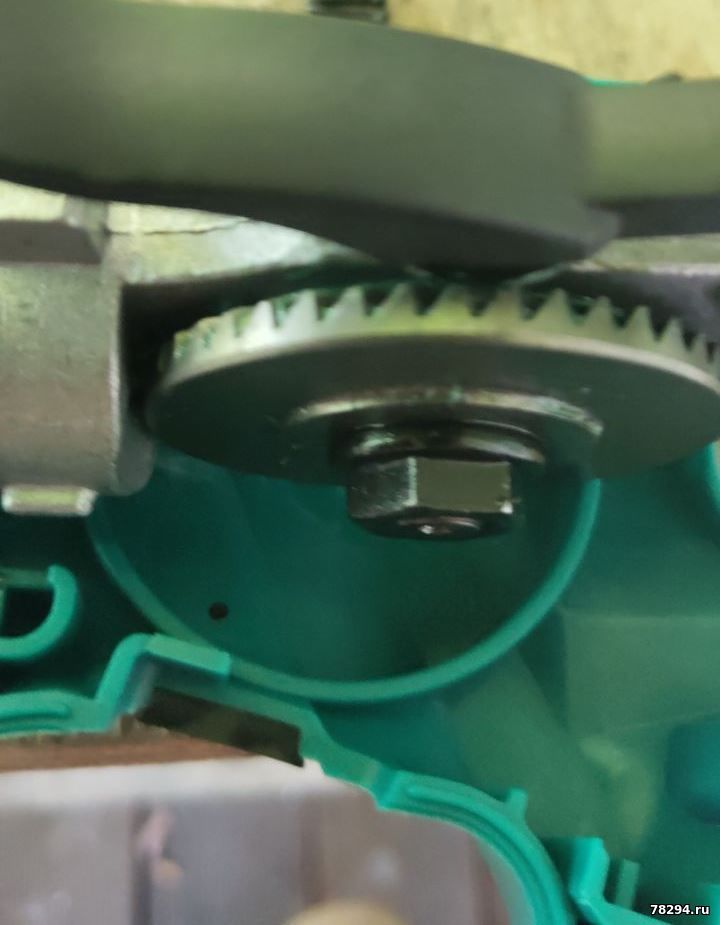

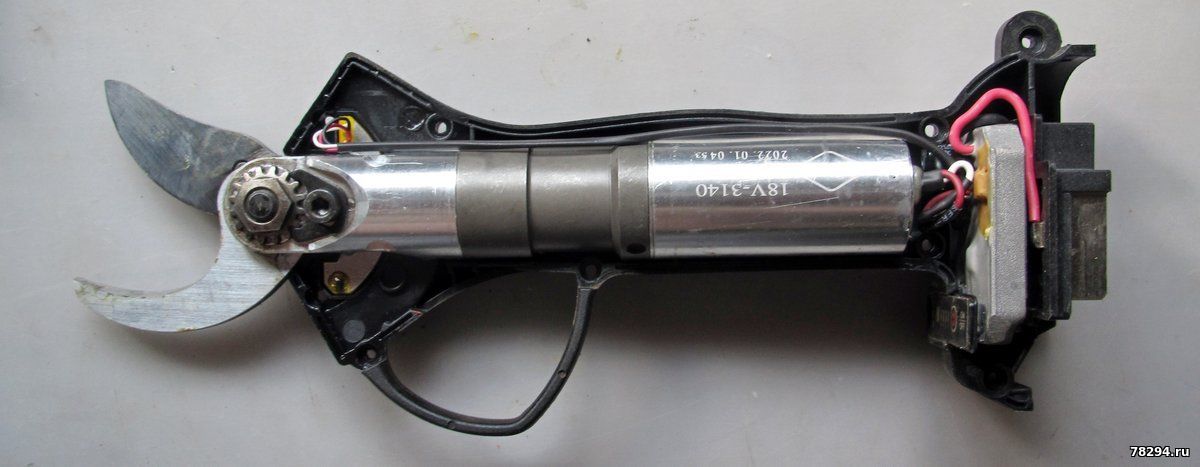

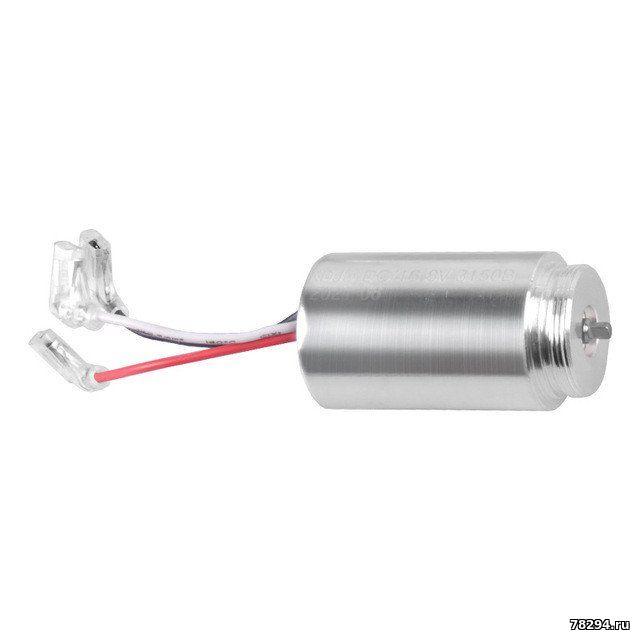

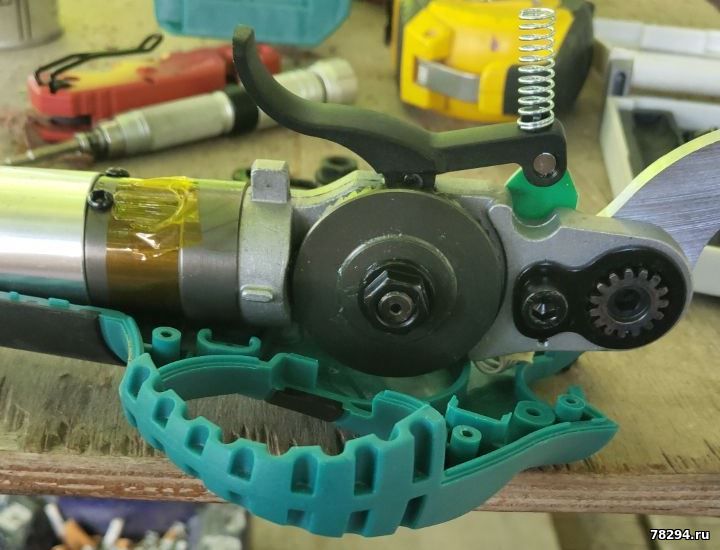

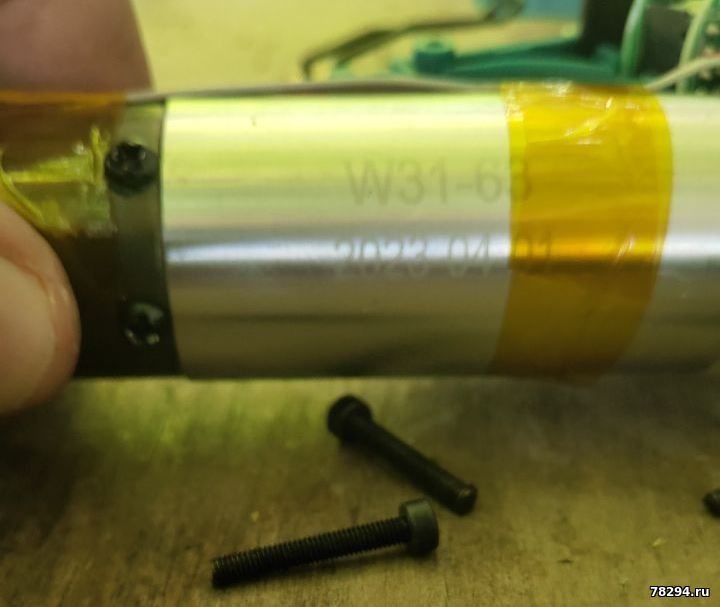

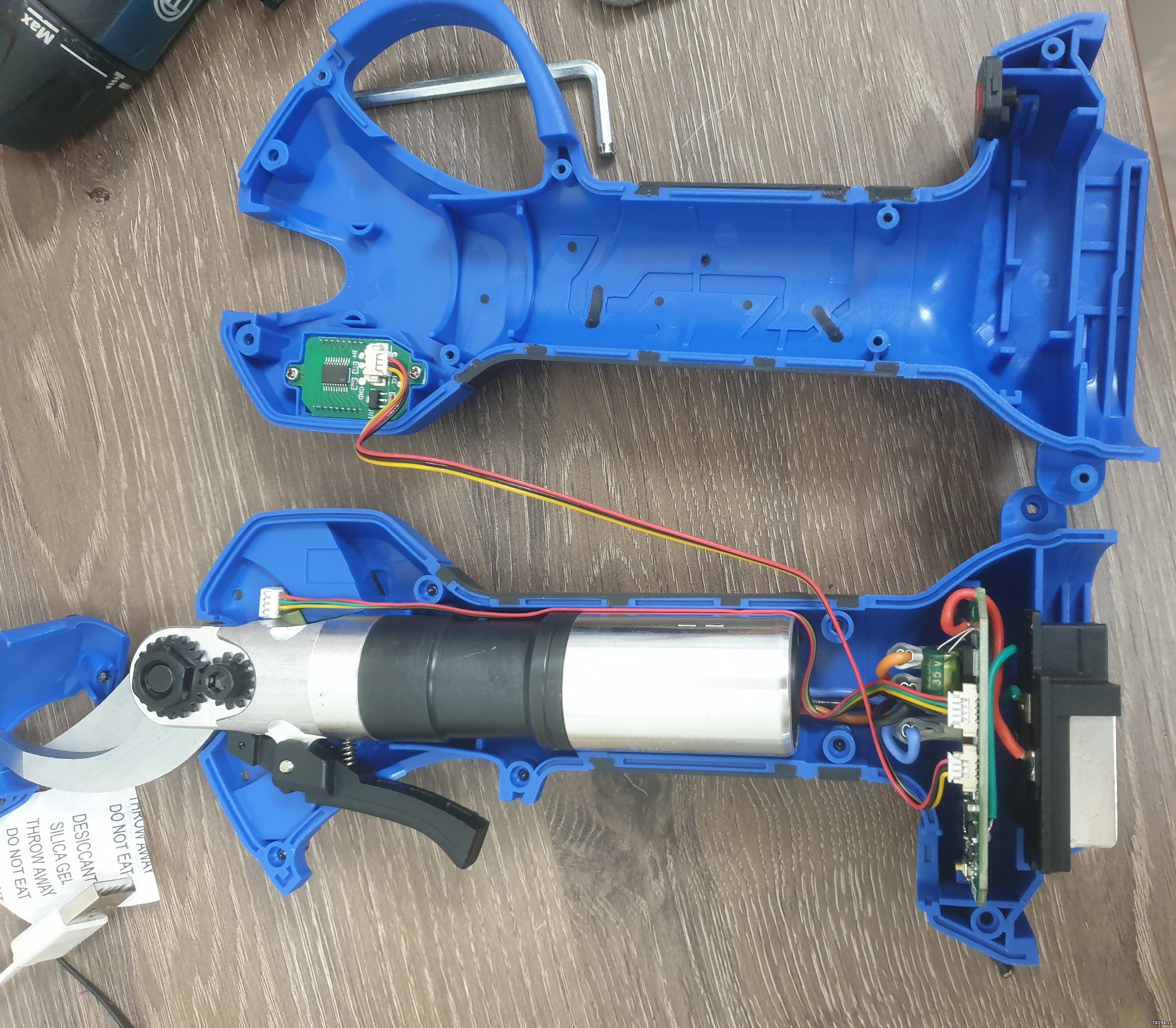

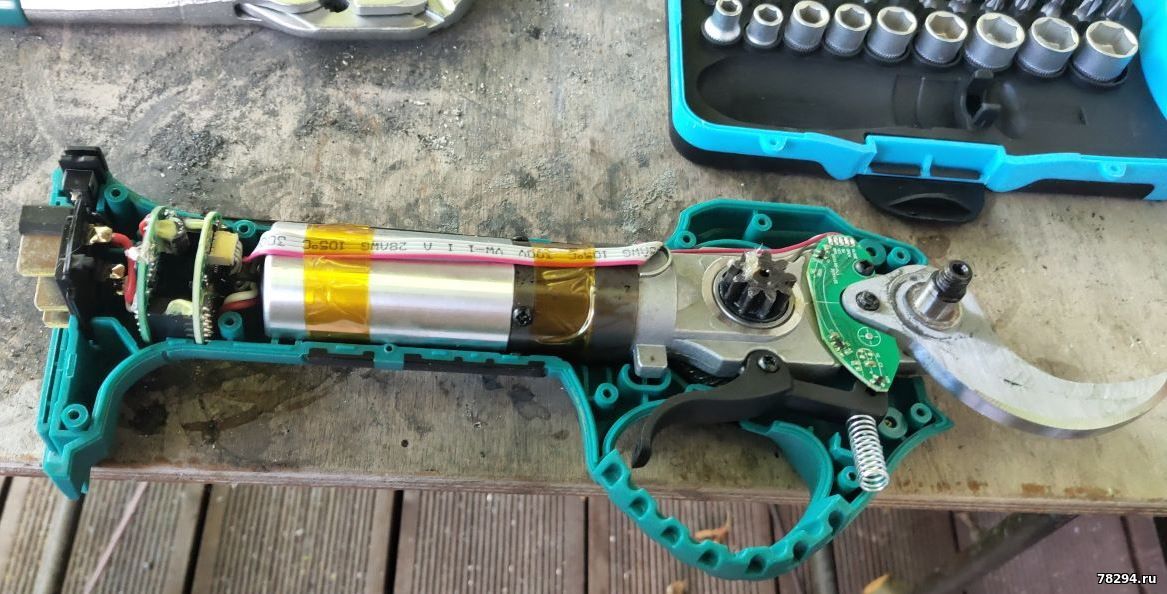

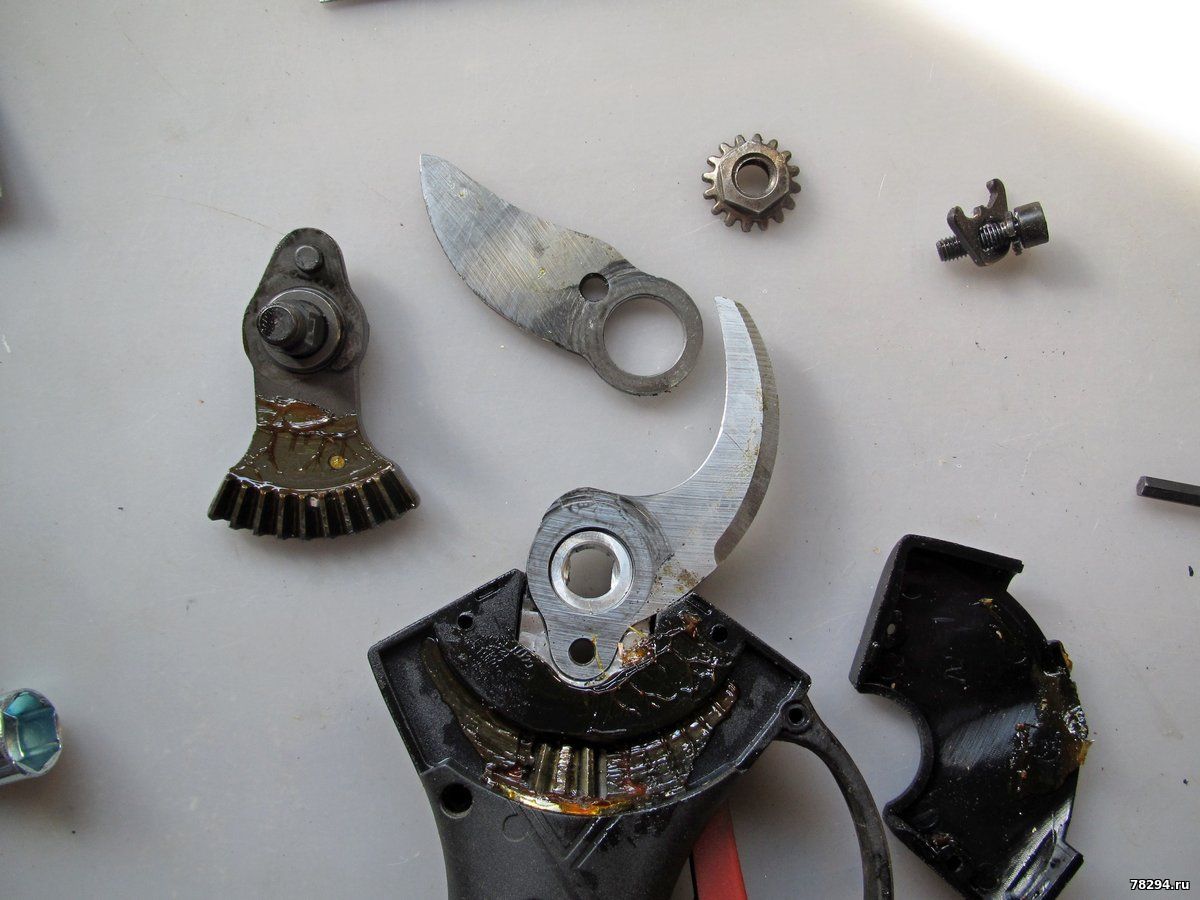

1. Внутри стоит капсулированный безщеточный мотор, совмещенный с редуктором. Все железное, главная угловая пара косозубая. Смазка норм, а не привычный китайский бело/прозрачный вазелин.

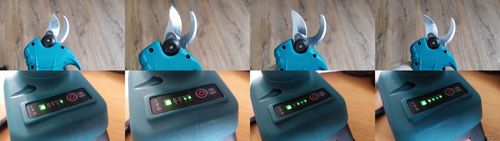

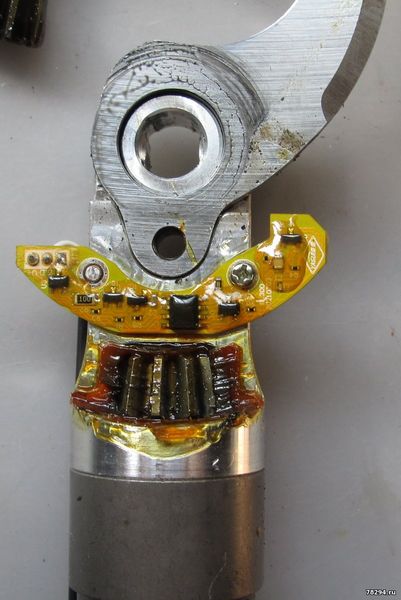

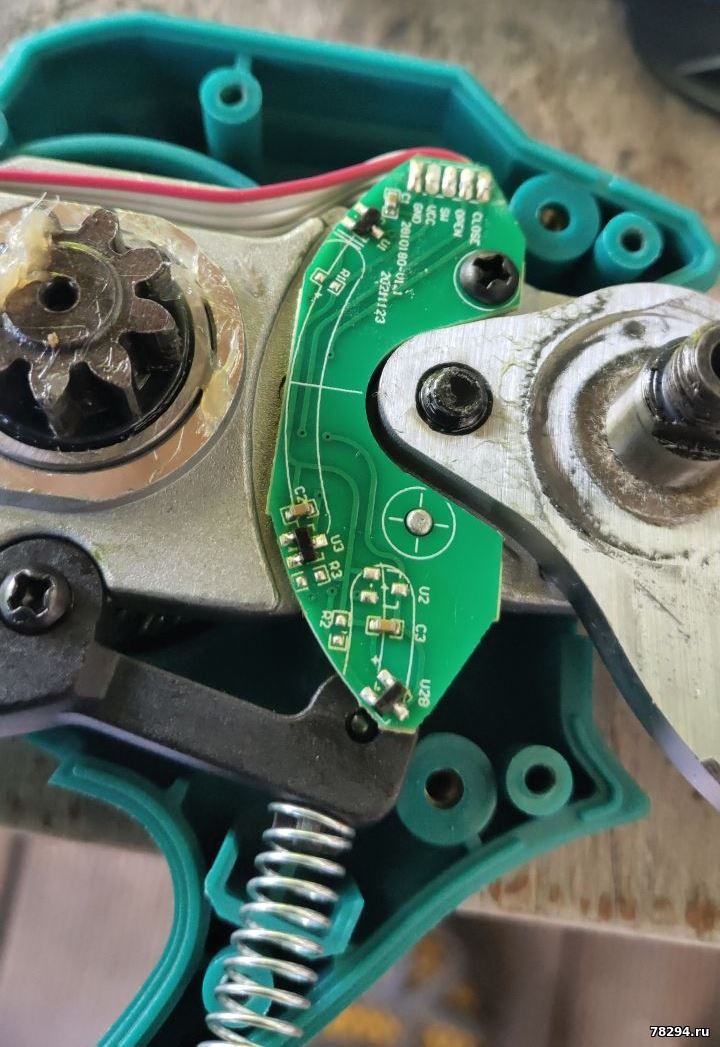

2. Индикация крайних положения ножа и нажатие пускового крючка на датчиках холла, то есть мех контактов по электрике нет совсем!

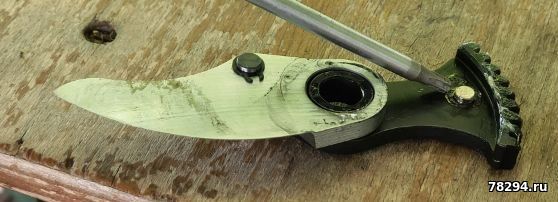

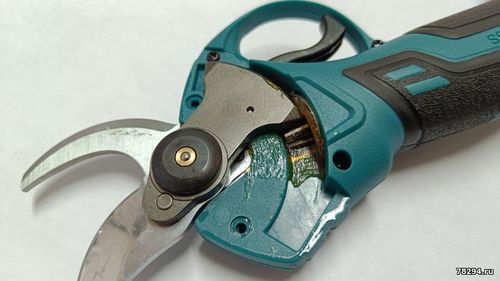

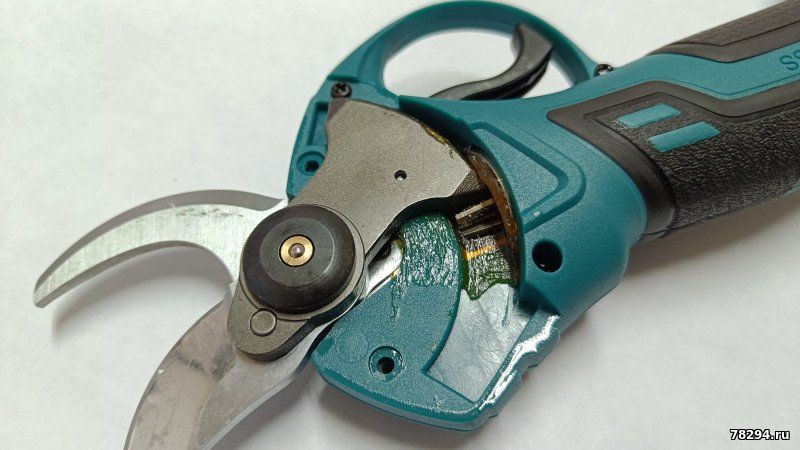

3. В оси лезвий ножа встроена масленка, и меж лезвий ножей в фрезерованной проточке лежит фетровая шайба для удержания масла. Шарик этой масленки видно на фото в центре болта стягивающего два лезвия.
Технические решения и их исполнения в этом секаторе не свойствены китайцам…
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.09.2025, 11:46 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7887
- Репутация:65±
|

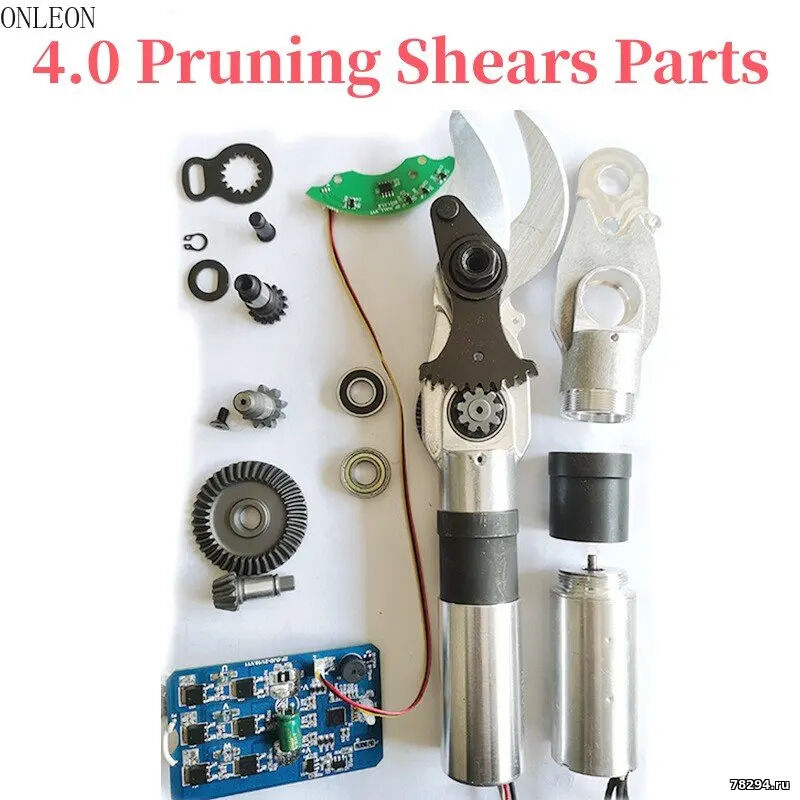

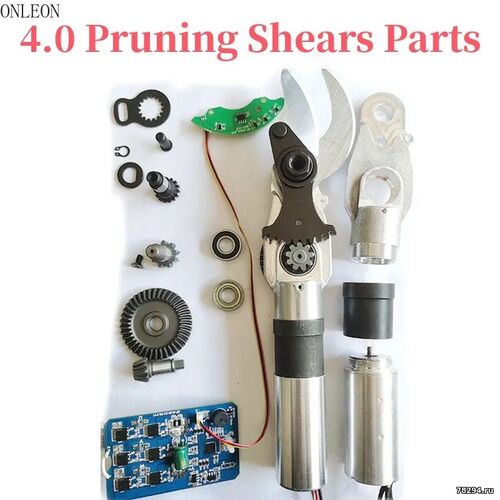

Все запчасти для акб секаторов можно подобрать и купить здесь - https://alii.pub/7aea63?erid=2SDnjcLw695
https://alii.pub/7aeaad?erid=2SDnjdxLJto
